1.液位传感器及硬件接线
LT100液位变送器是基于浮力原理设计,用于测量液位并传送测量数据的仪表,它适用于敞口或密封的各种容器,可输出4~20mA标准电流,还可进行界面液位的测量。液位传感器与S7-300 PLC模拟量模块的接线示意如图8-8所示。
图8-9所示为采用6ES7331-7KF02-0AA0模拟量输入模块与LT100液位传感器的具体接线图。
2.硬件组态
1)模拟量模块的硬件组态如图8-10所示。
2)如图8-11所示那样进行常规属性设置。
3)如图8-12所示那样进行模拟量输入模块的地址属性设置。根据硬件接线中可以得知,PIW128开始的地址为128。

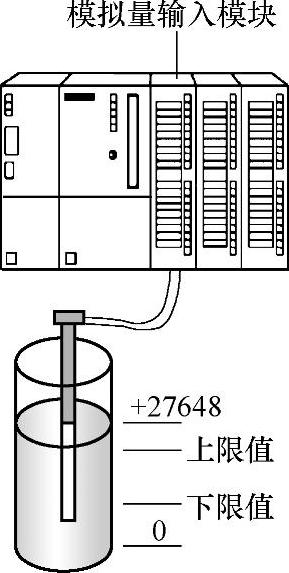

图8-8 液位传感器与模拟量模块的接线示意
图8-9 模拟量模块与液位传感器的具体接线
图8-10 模拟量模块硬件组态
4)故障诊断设置。模拟量输入模块可以诊断下列故障:组态/参数分配错误;错误;断线(要求激活断线检查);测量值超下界值;测量值超上界值;无负载电压L+。设置如图8-13所示。当硬件中断触发时,OB40启动信息中的OB40_POINT_ADDR(LD8)的信息如图8-14所示。

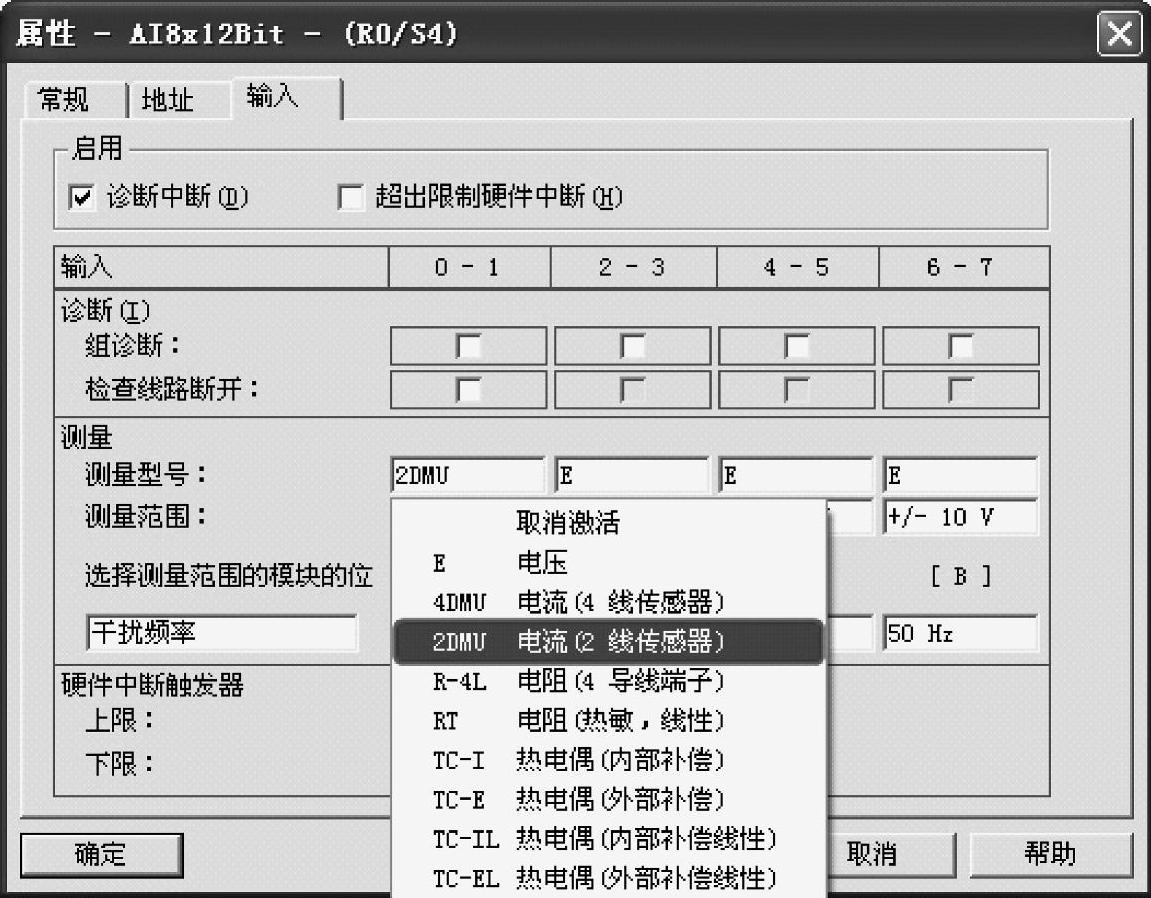

5)模拟量模块的输入设置。模拟量模块的输入设置如图8-15所示。其包含的信息非常丰富,比如模拟量输入模块可以诊断下列故障:组态/参数分配错误;错误;断线(要求激活断线检查);测量值超下界值;测量值超上界值;无负载电压L+。还有,输入传感器的类型,如测量型号是电压、电流、热电阻还是热电偶,对应测量型号的还有测量范围。本案例的液位传感器设置为2线制电流传感器,其输入范围为4~20mA,如图8-16所示。
3.软件编程
读取模拟量输入变量在软件编程中采用MOVE指令即可,如图8-17所示,并采用在线监控即可获得实际值,并可以通过修改表达式数据类型来满足用户需求,如图8-18所示。

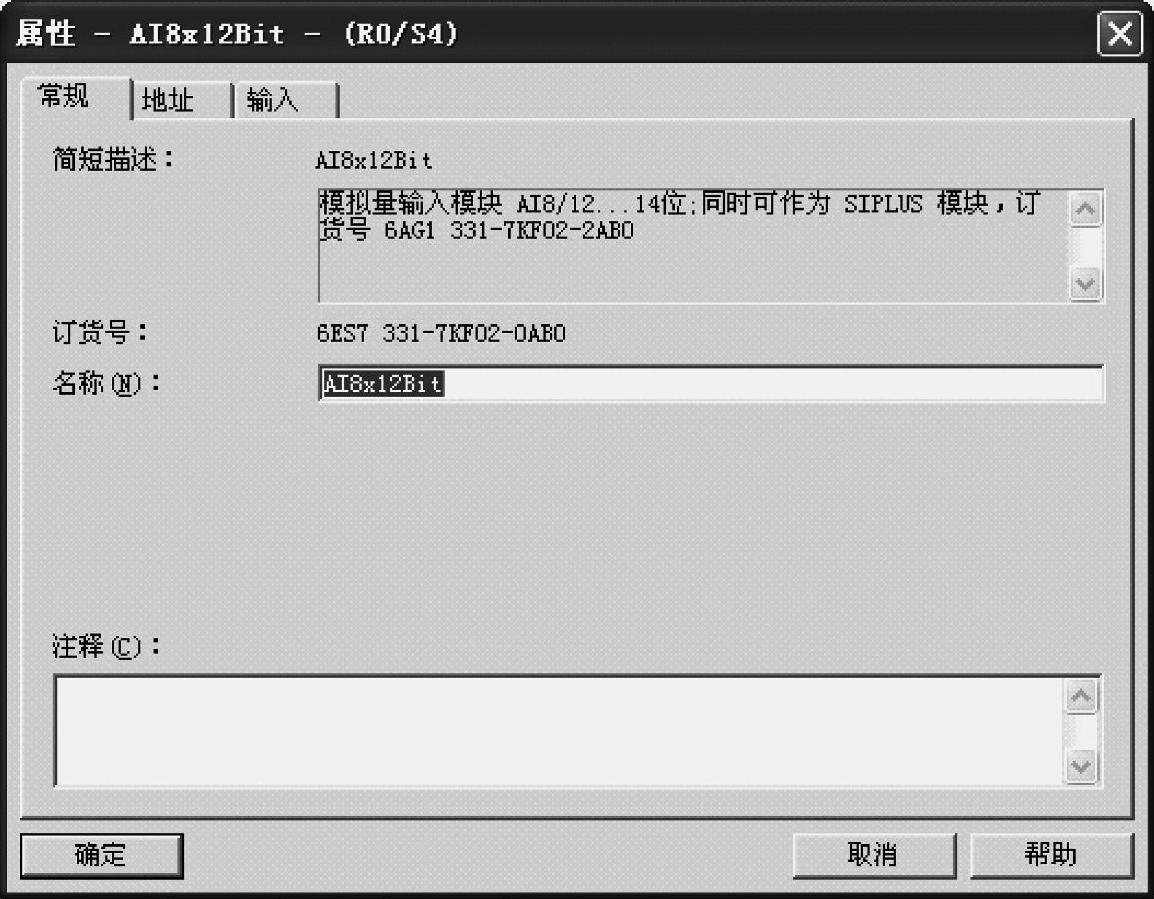

图8-11 常规属性设置

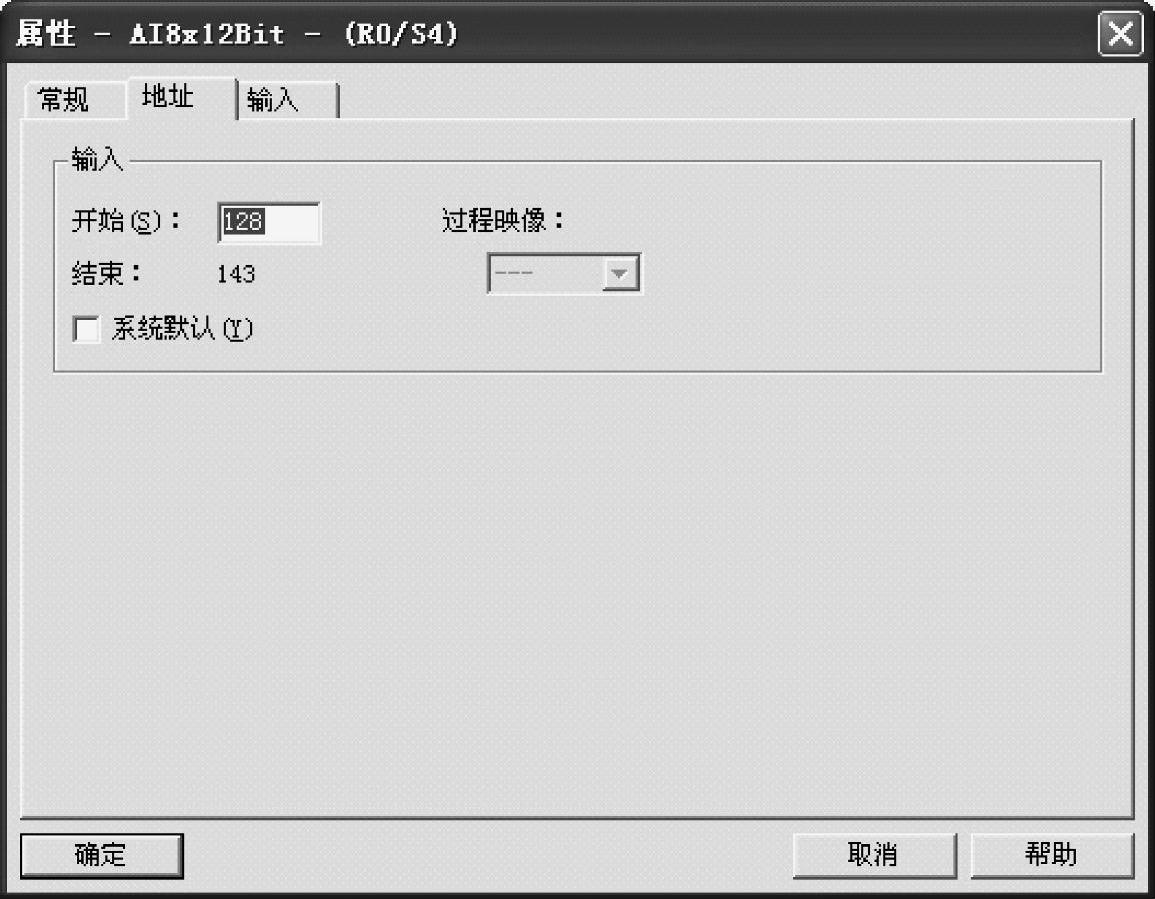

图8-12 地址属性设置
图8-13 诊断中断设置
图8-14 OB40启动信息变量

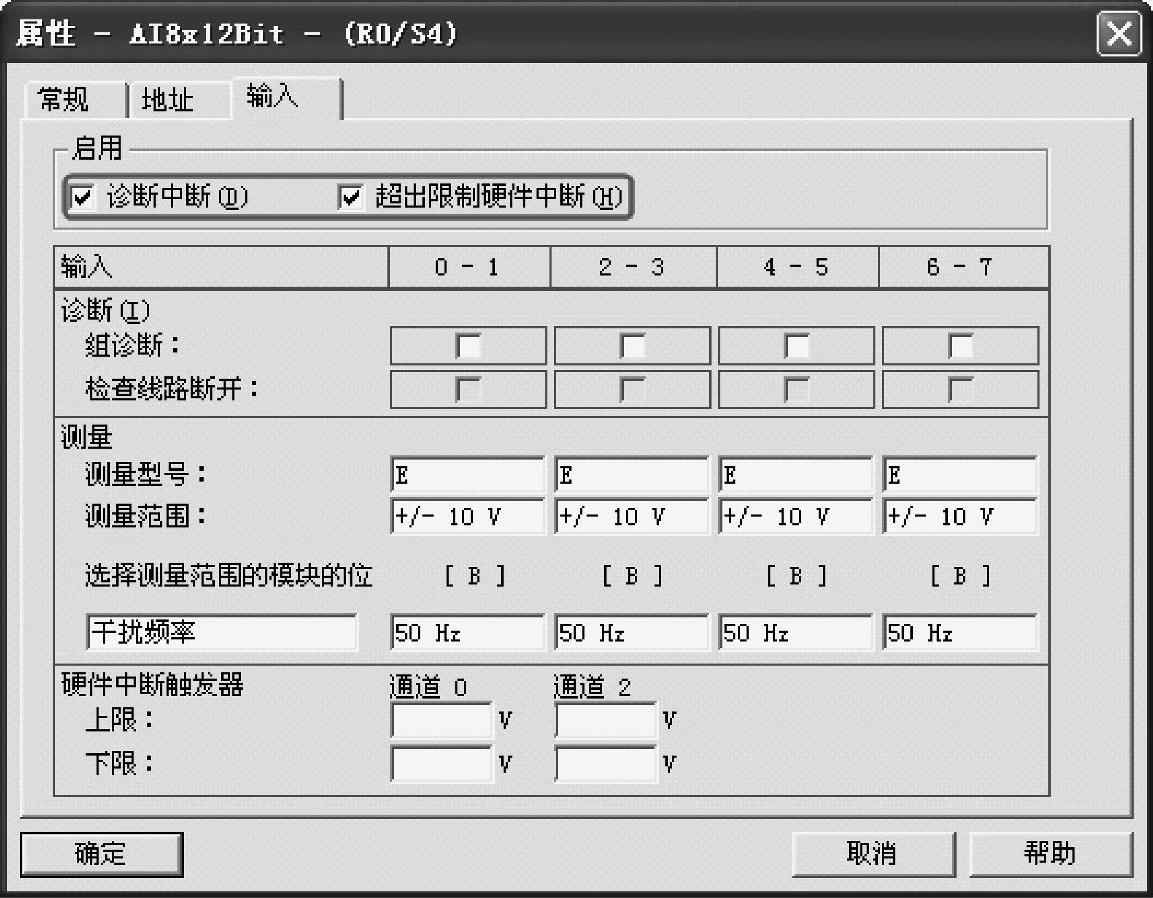

图8-15 模拟量模块输入设置

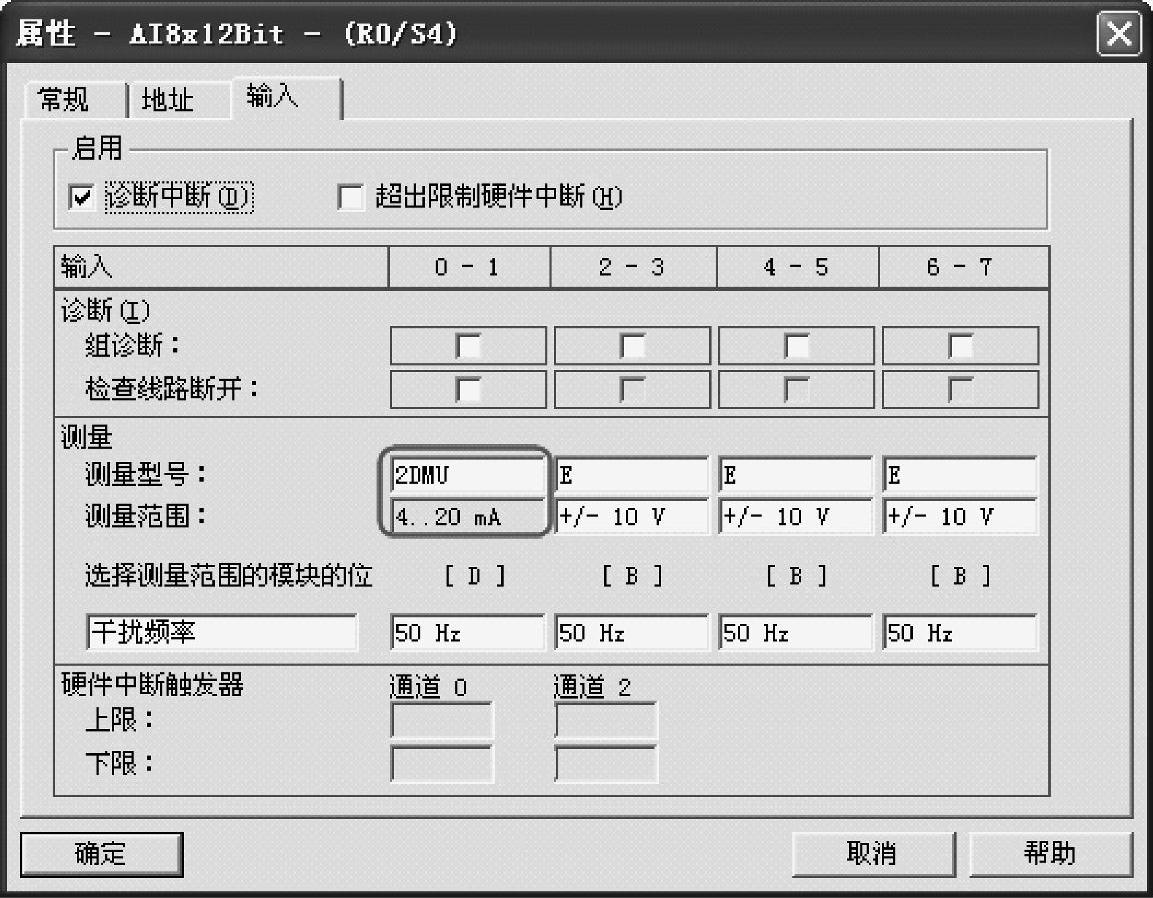

图8-16 液位传感器输入设置

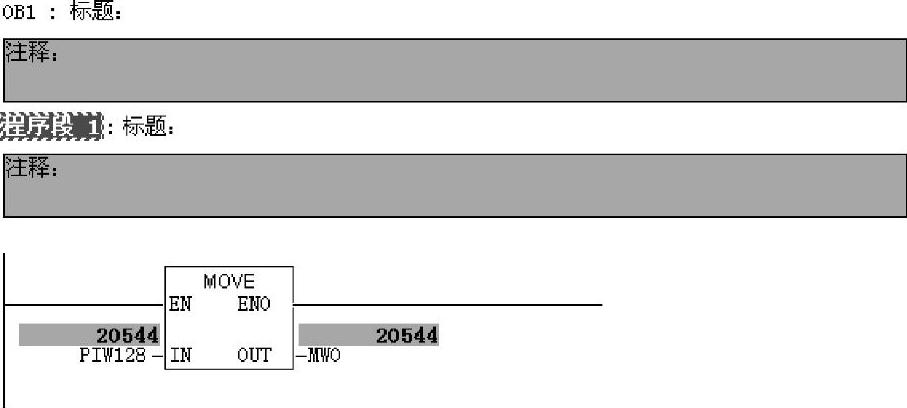

图8-17 模拟量输入的读取

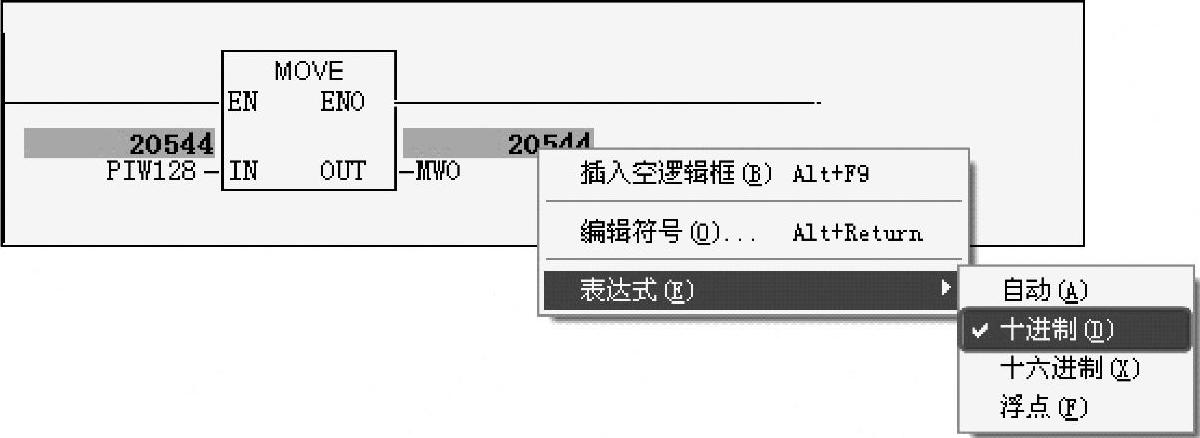

图8-18 监控表达式的类型
