1.中间变量

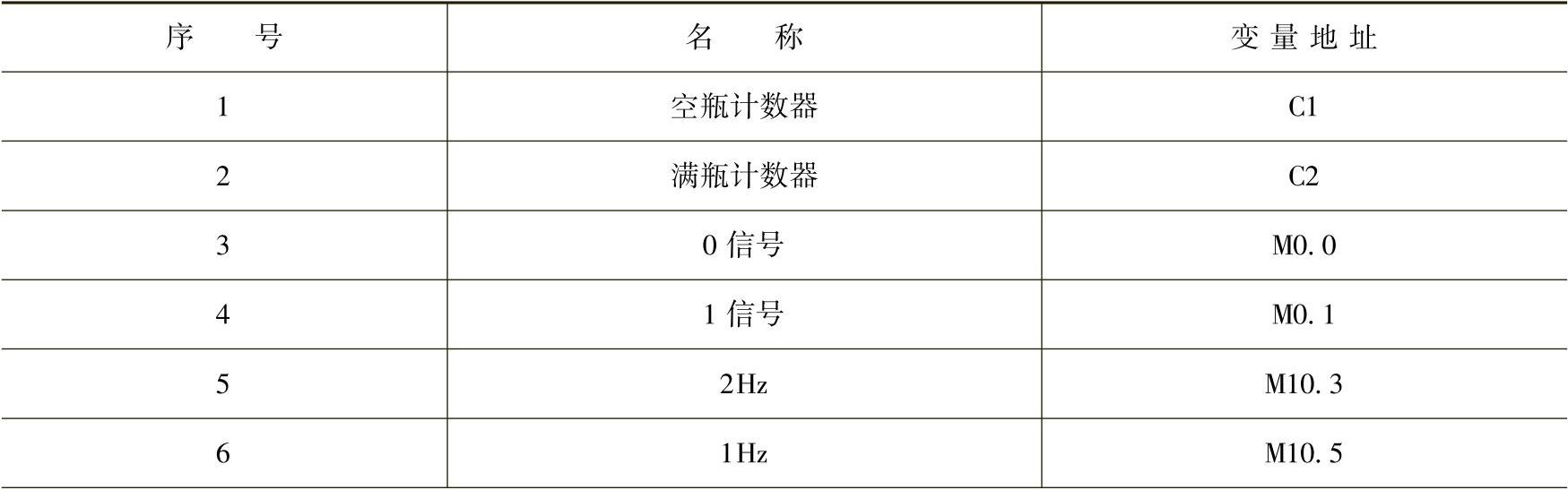

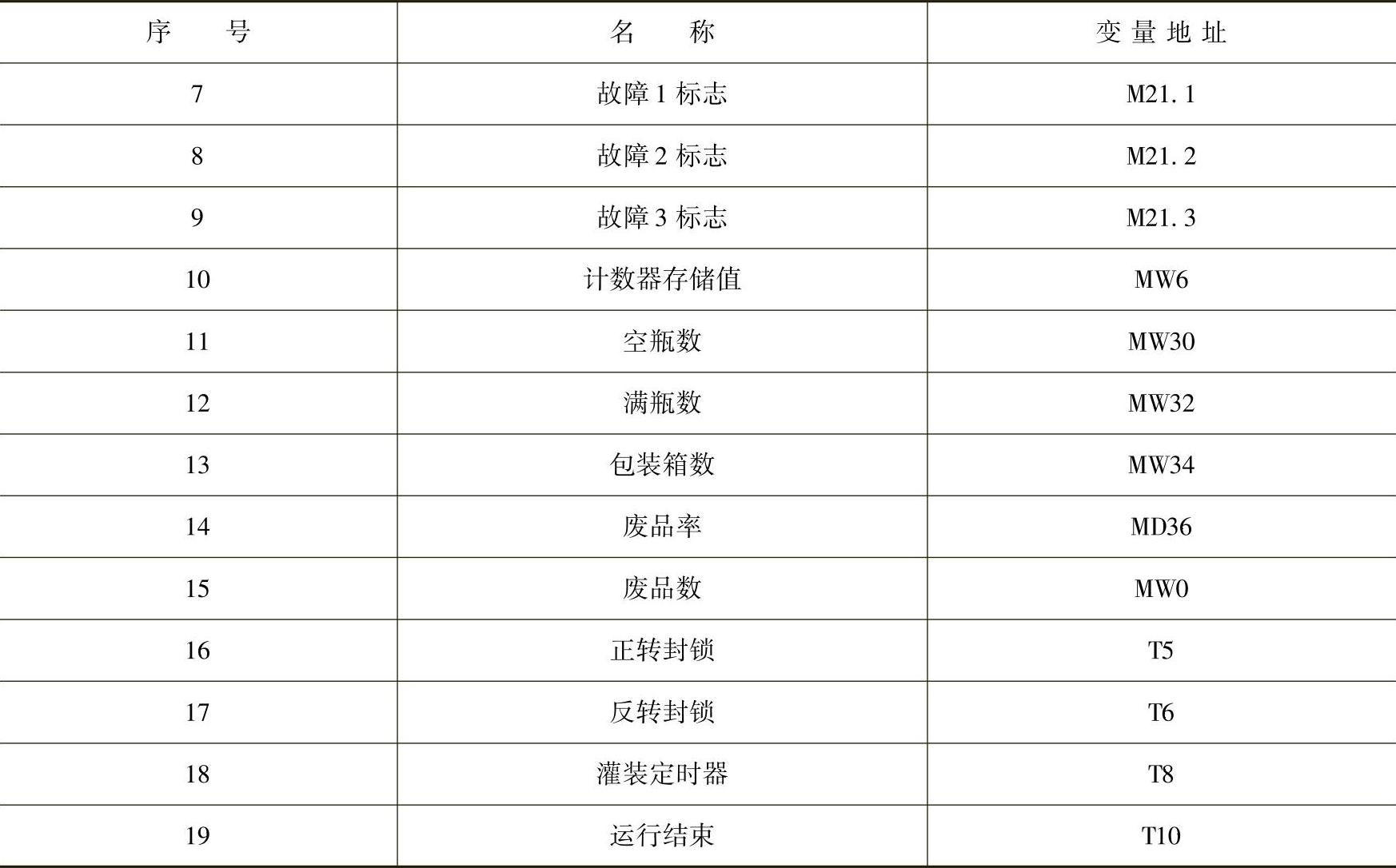

灌装线控制的中间变量及地址见表7-2。

表7-2 中间变量及地址

（续）

2.主程序OB1

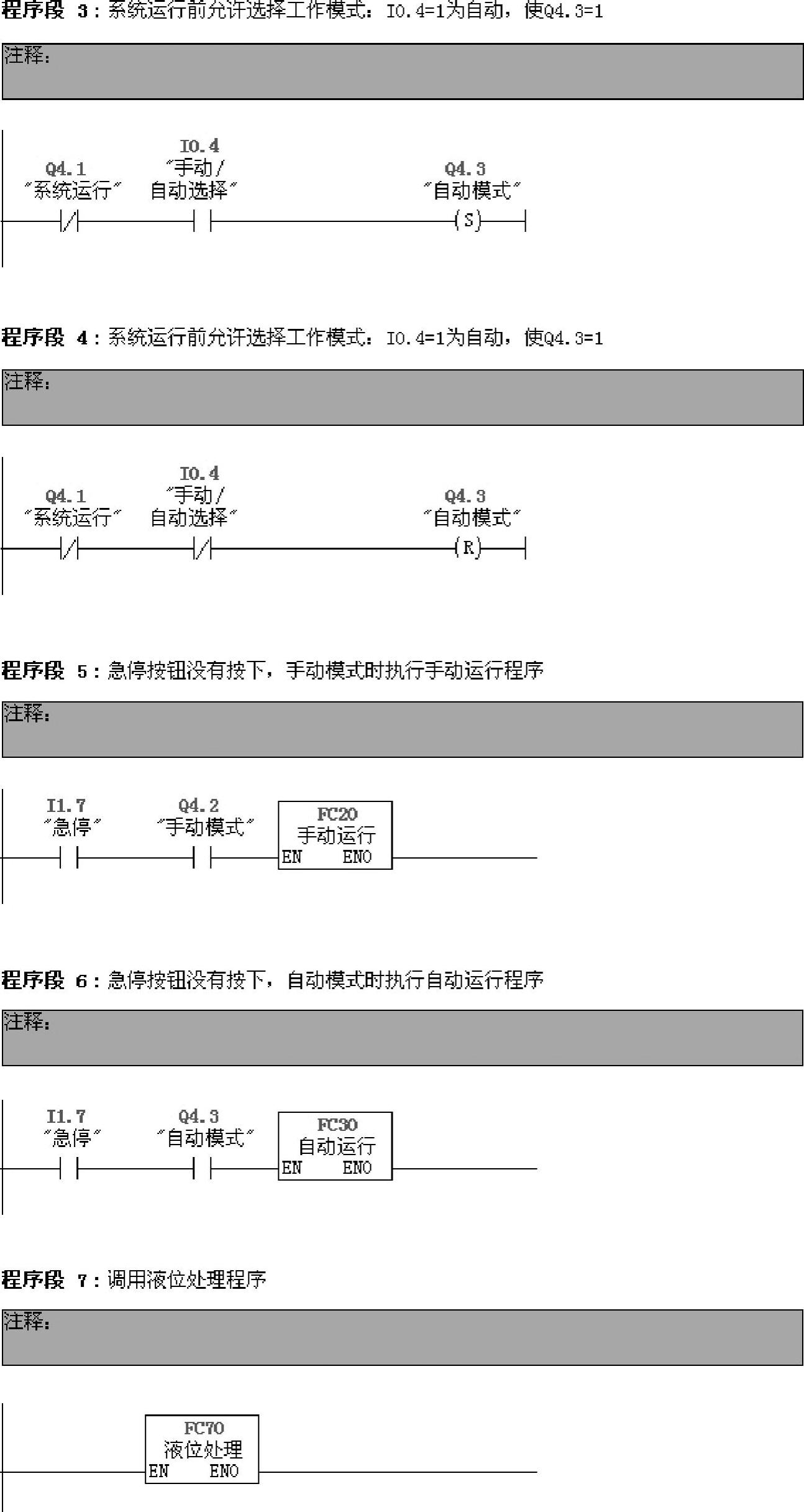

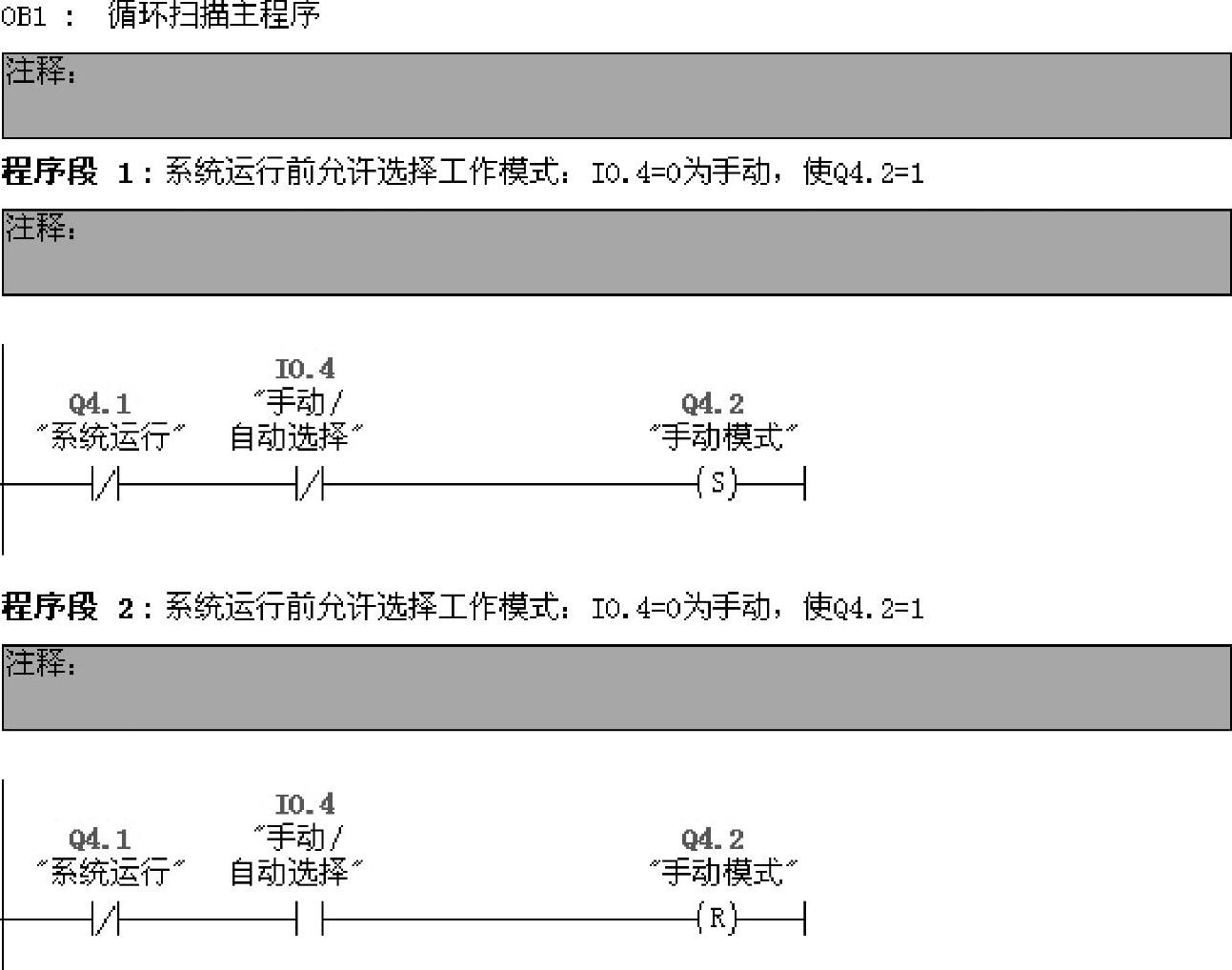

主程序OB1如图7-11所示。

图7-11 OB1程序

图7-11 OB1程序（续）

图7-11 OB1程序（续）

3.功能程序FC20

功能程序FC20的建立如图7-12所示，在SIMATIC管理器中的“块”处单击鼠标右键，依次选择“插入新对象”→“功能”即可。

图7-12 FC20功能的建立

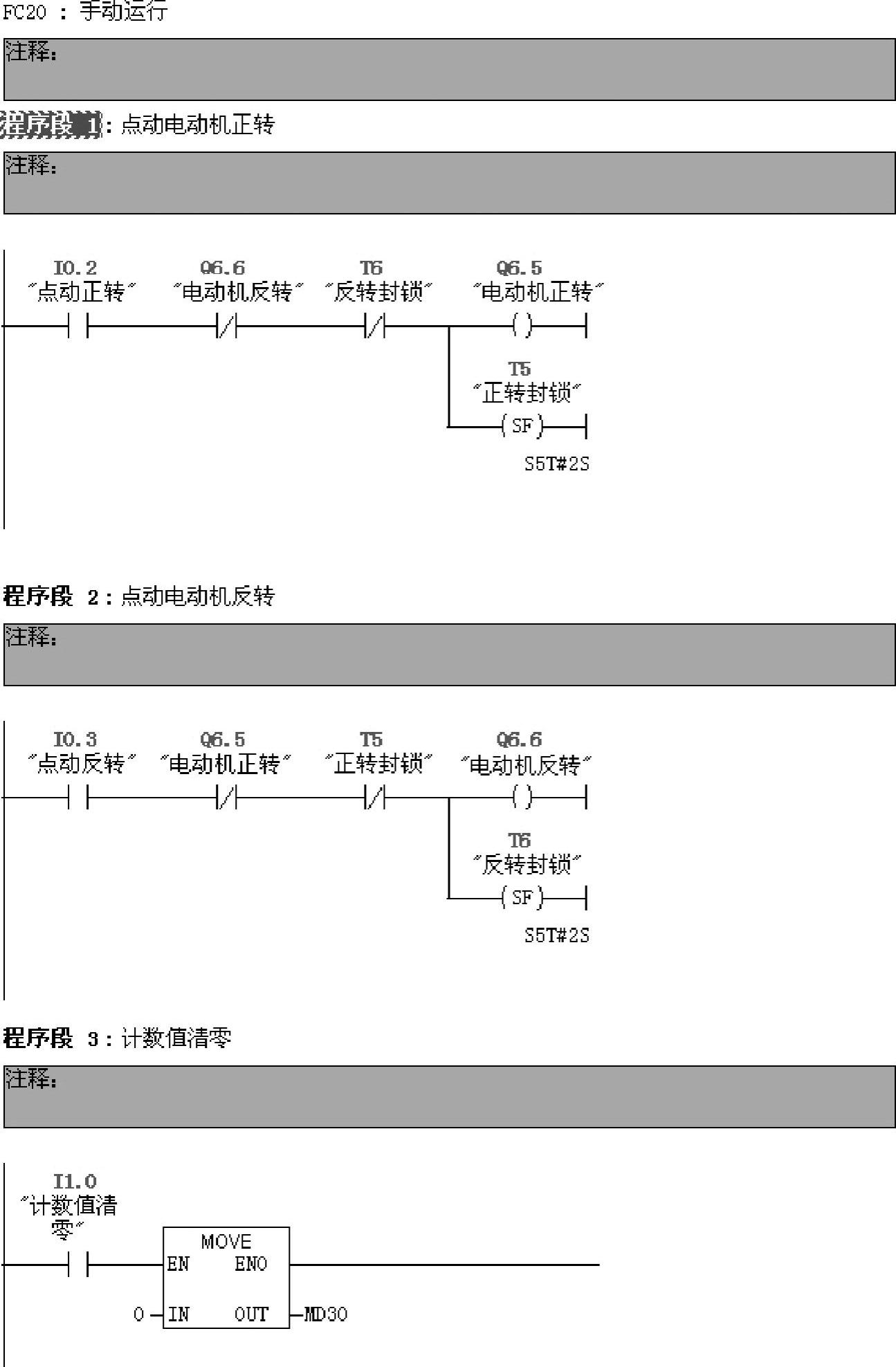

灌装线FC20（手动运行）的程序如图7-13所示。

图7-13 FC20程序

4.功能程序FC30

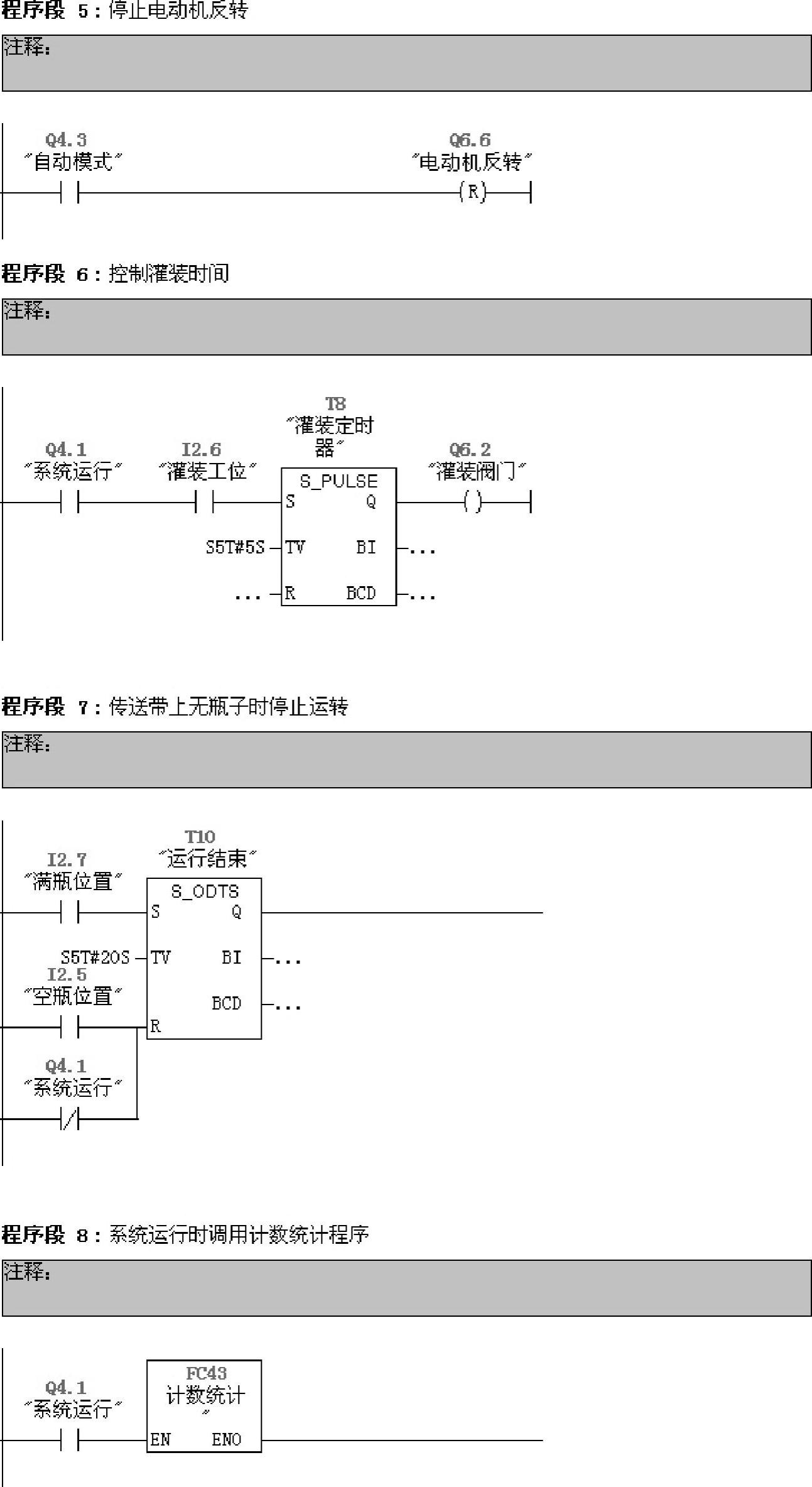

按照FC20建立的方法，建立FC30功能程序，如图7-14所示。

5.功能程序FC43

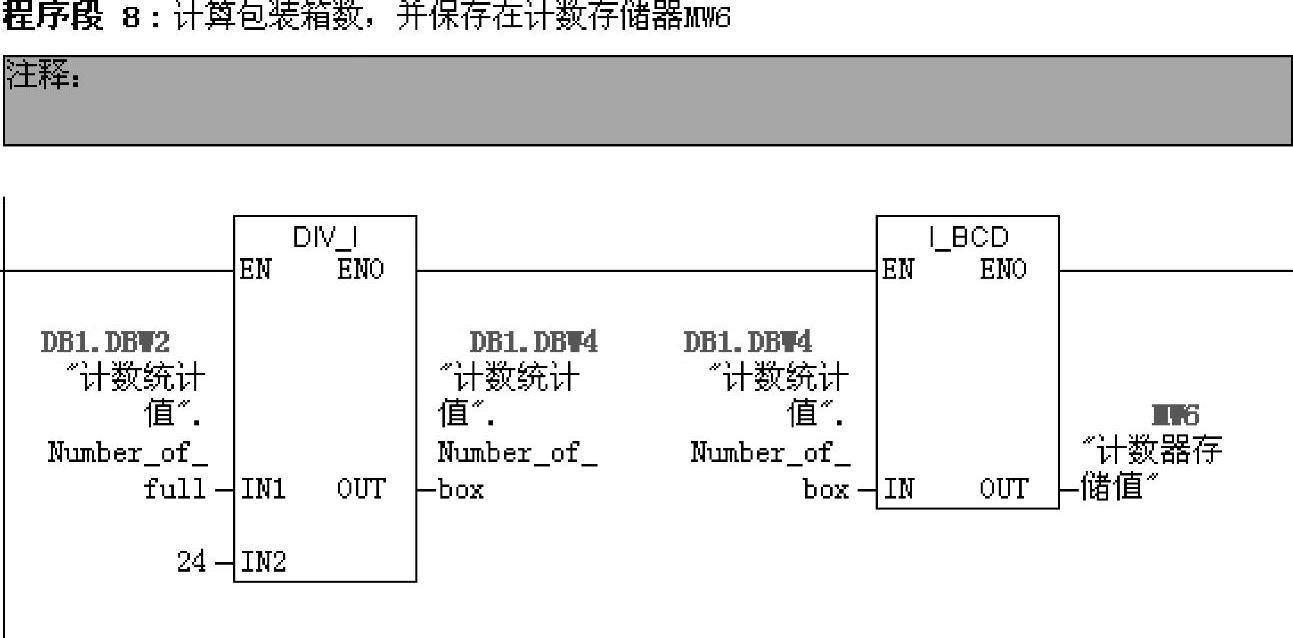

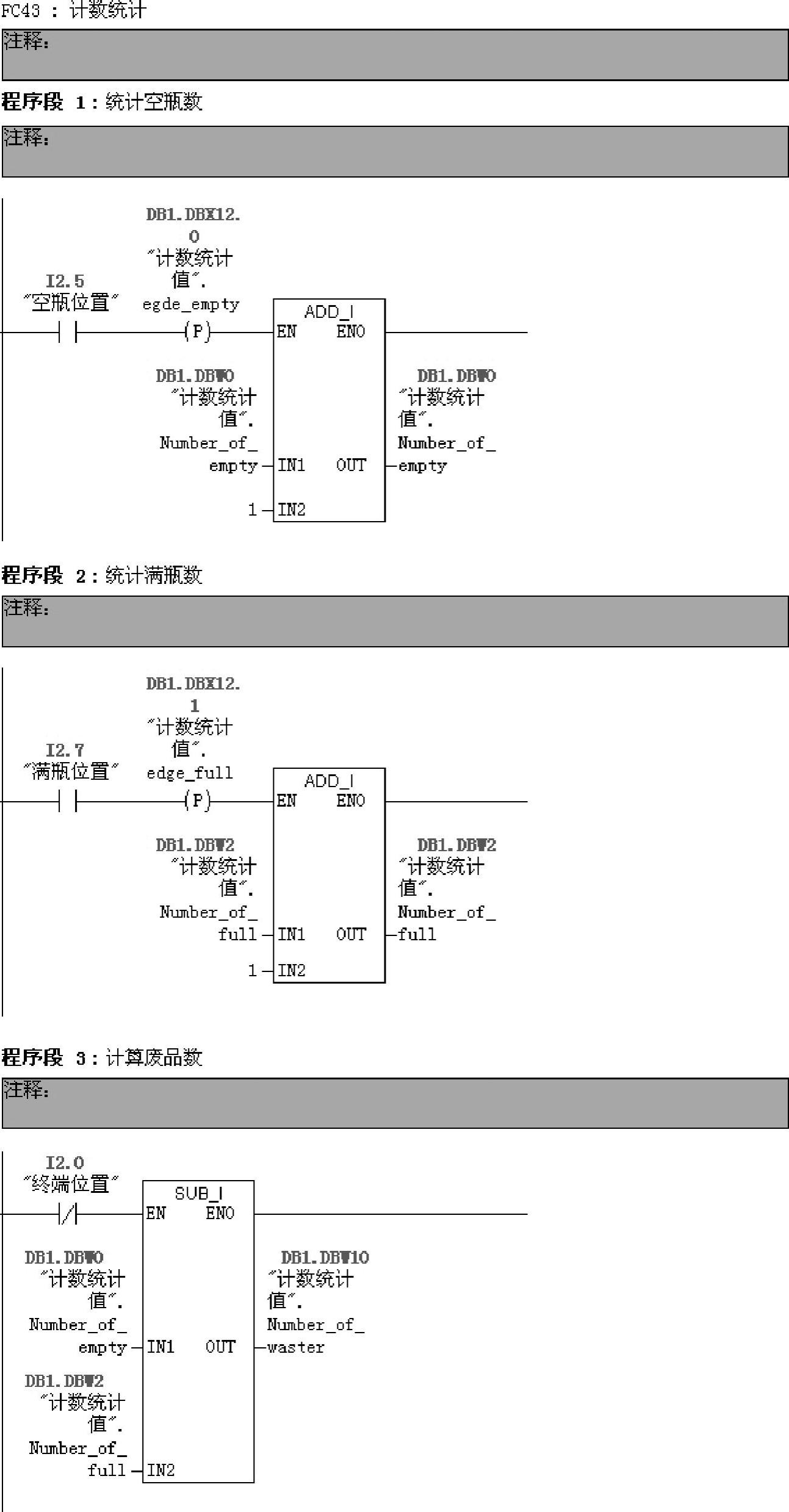

功能程序FC43（计数统计）的程序如图7-15所示。

6.功能程序FC70

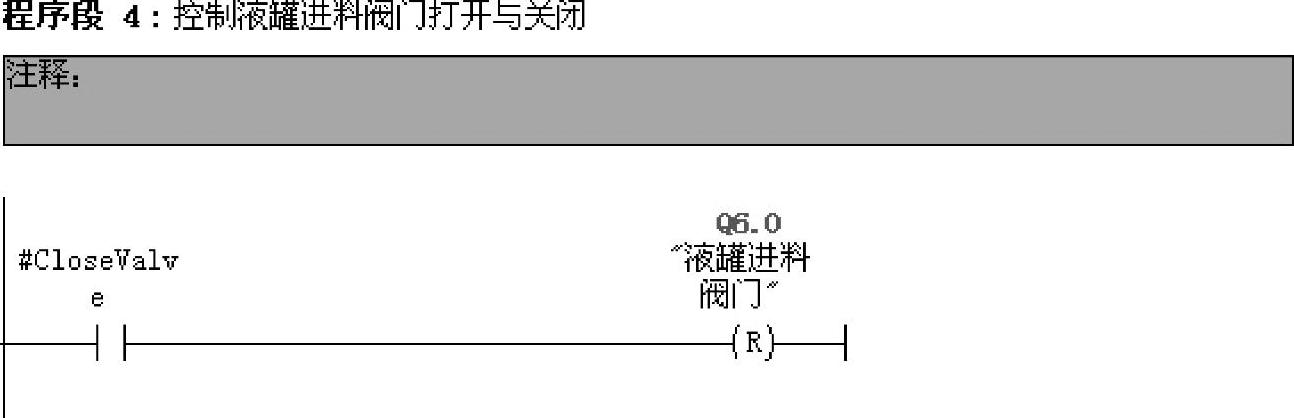

功能程序FC70（液位处理）的程序如图7-16所示。

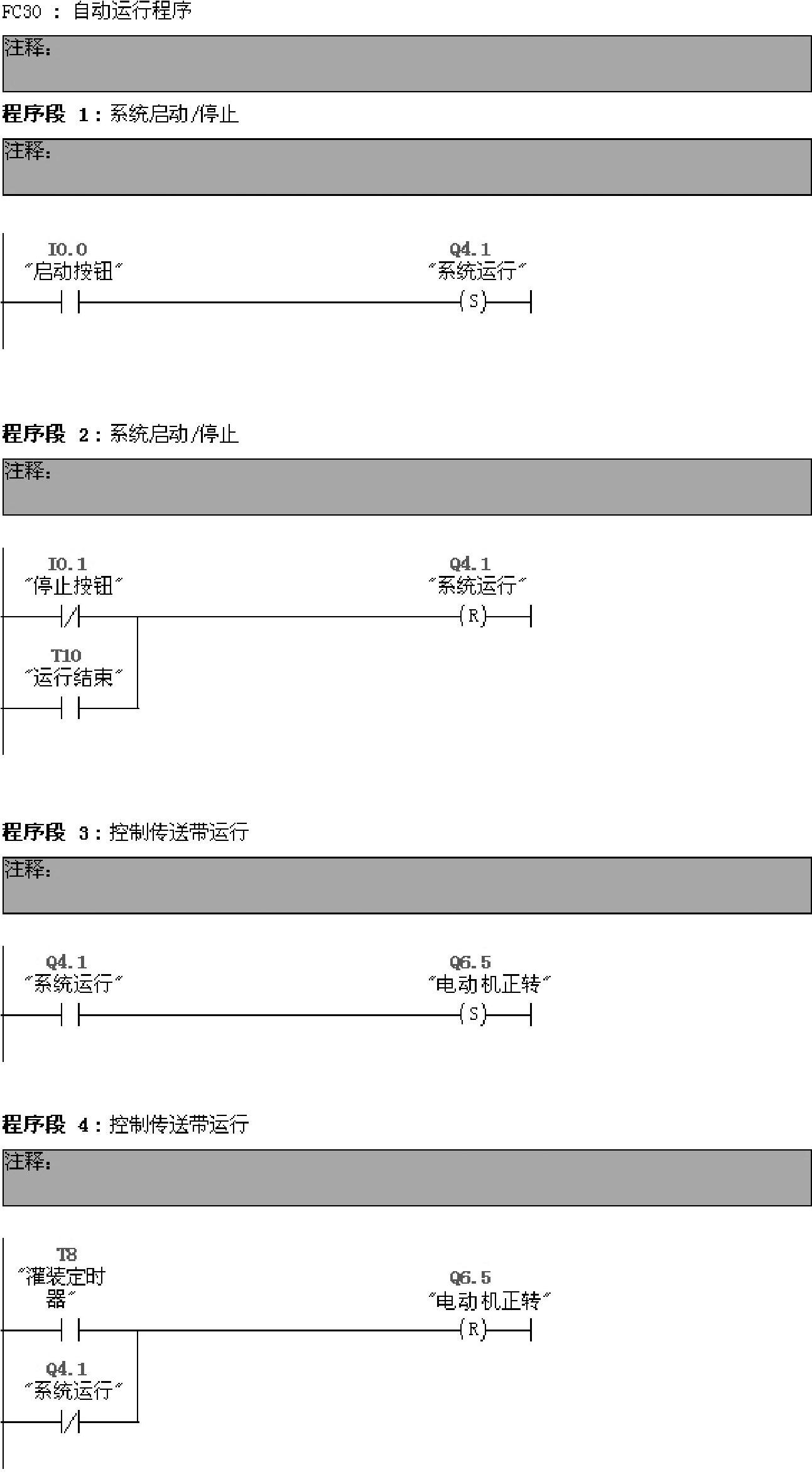

图7-14 FC30程序

图7-14 FC30程序（续）

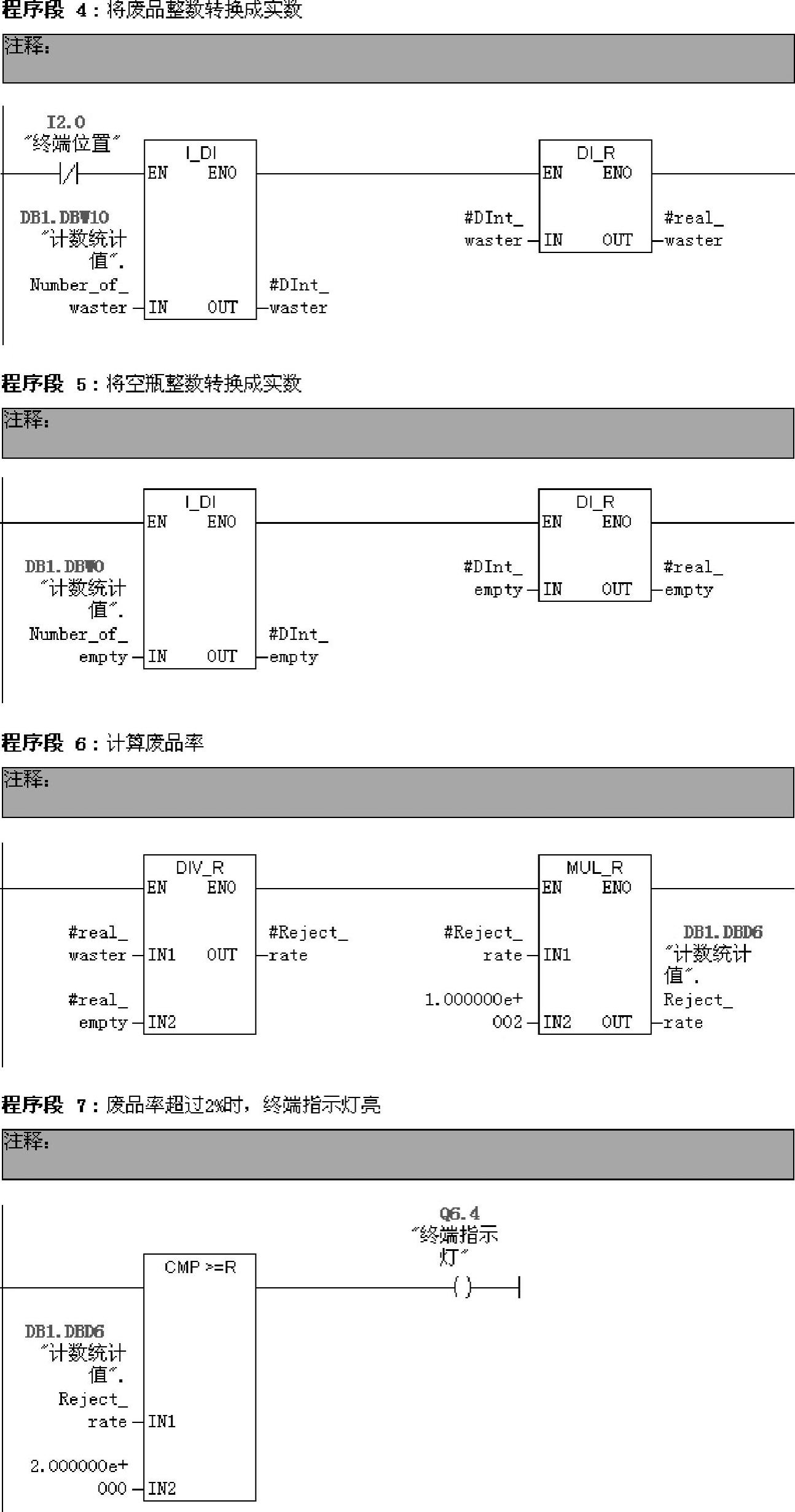

图7-15 FC43程序

图7-15 FC43程序（续）

图7-15 FC43程序（续）

图7-16 FC70程序

图7-16 FC70程序（续）

7.功能程序FC51

功能程序FC51（故障处理）的程序如图7-17所示。

图7-17 FC51程序

图7-17 FC51程序（续）

8.功能程序FC61

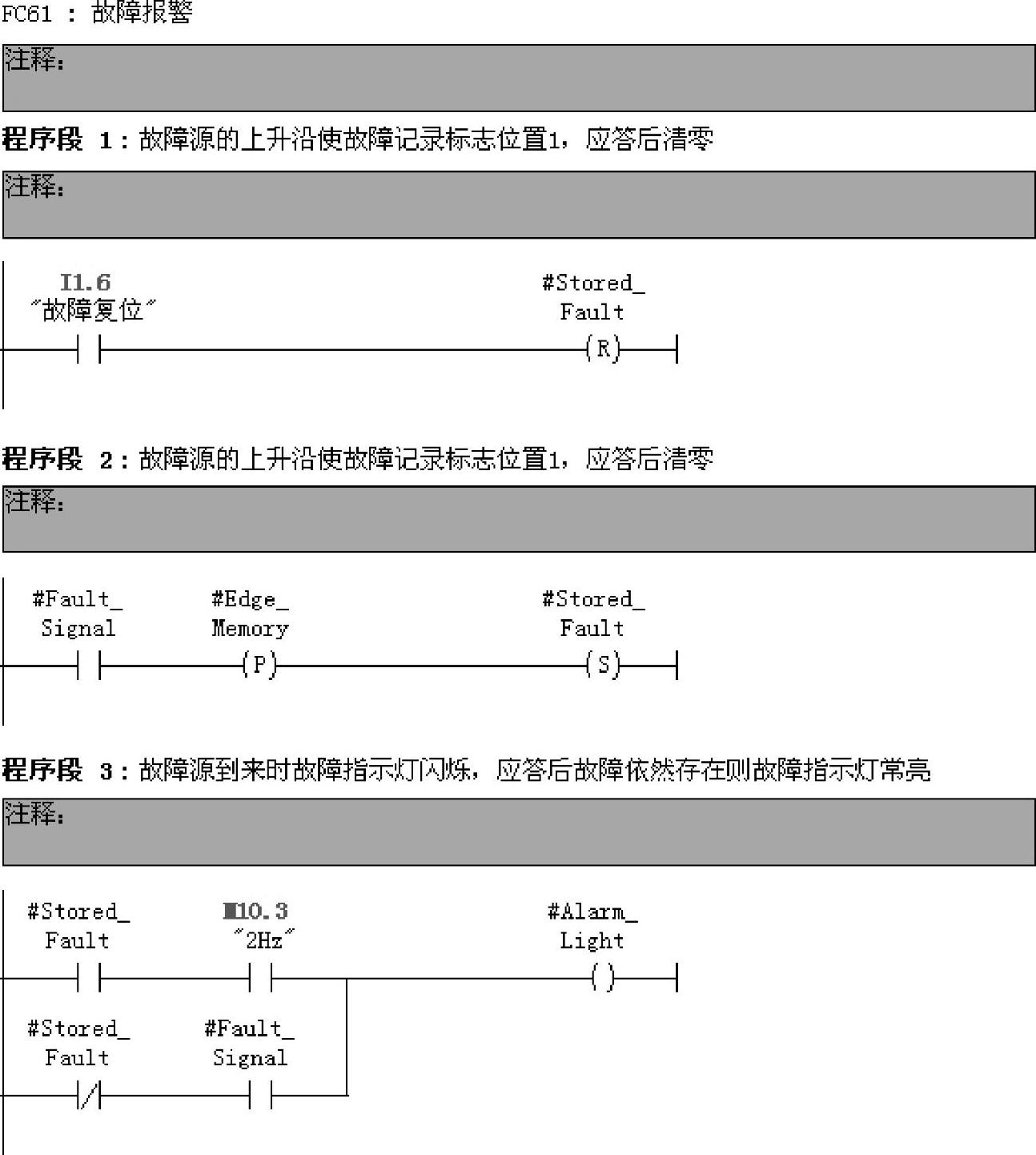

功能程序FC61（故障报警）的程序如图7-18所示。

图7-18 FC61程序

9.功能程序FC10

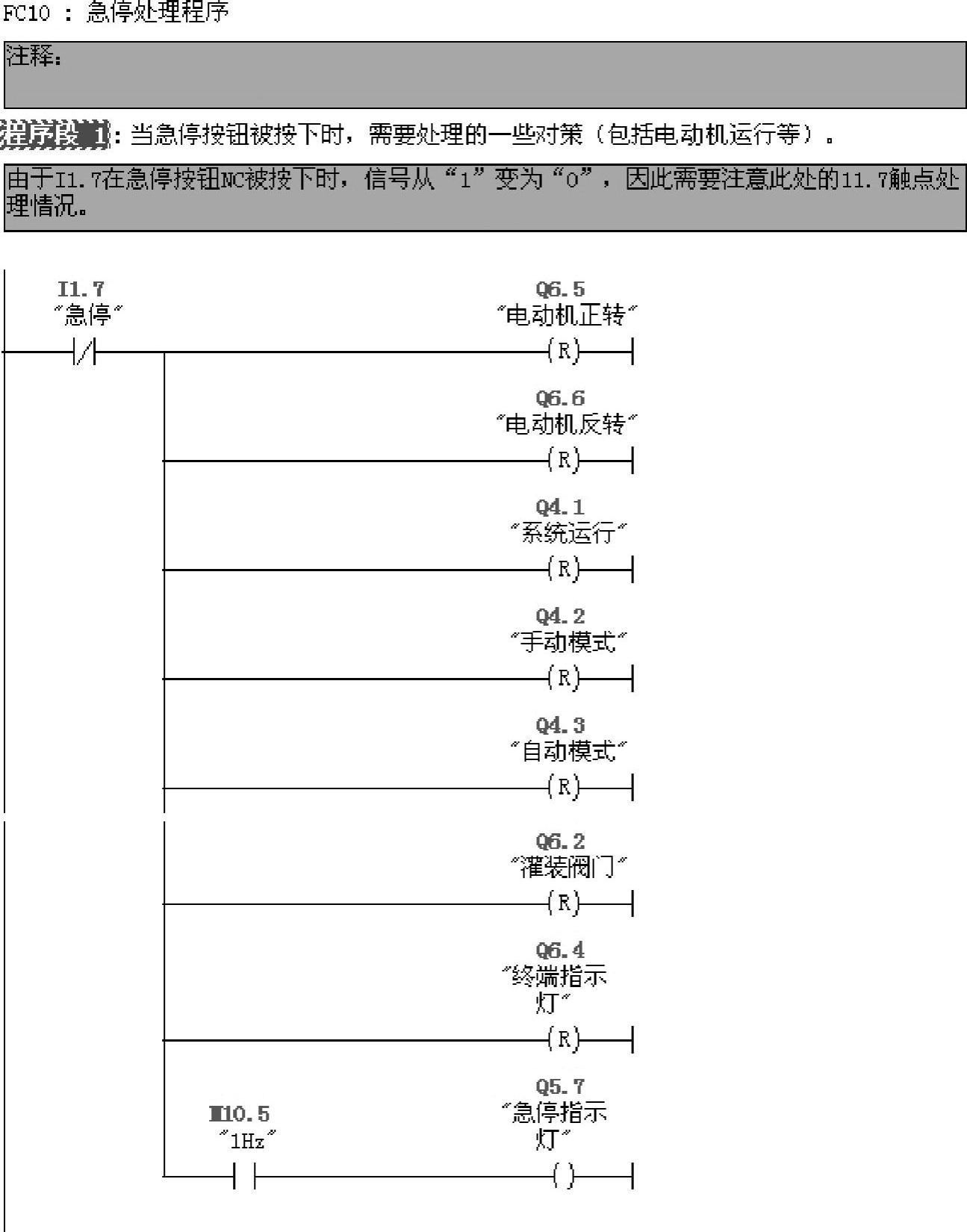

功能程序FC10（急停程序）的程序如图7-19所示。

图7-19 FC10程序
