PLCSIM仿真调试技巧分享
【摘要】：在STEP7中启动PLCSIM进入仿真模式。2）启动后显示CPU仿真界面S7-PLCSIM1，如图6-62所示。下载项目前先选择正确的PG/PC接口，本例程仿真基于TCP/IP的S7通信，所以选择PLCSIM，如图6-63所示。在下载2#站点到PLCSIM前，需要再打开一个新的PLCSIM2进程如图6-65所示。图6-65 新建“PLCSIM”图6-66 PLCSIM2界面6）通信调试。将两个下载到PLCSIM中的站点CPU切换到RUN-P模式，打开Netpro查看激活的连接状态，可以看到连接已经建立成功，如图6-67所示。
1）启动仿真。在STEP7中启动PLCSIM进入仿真模式。

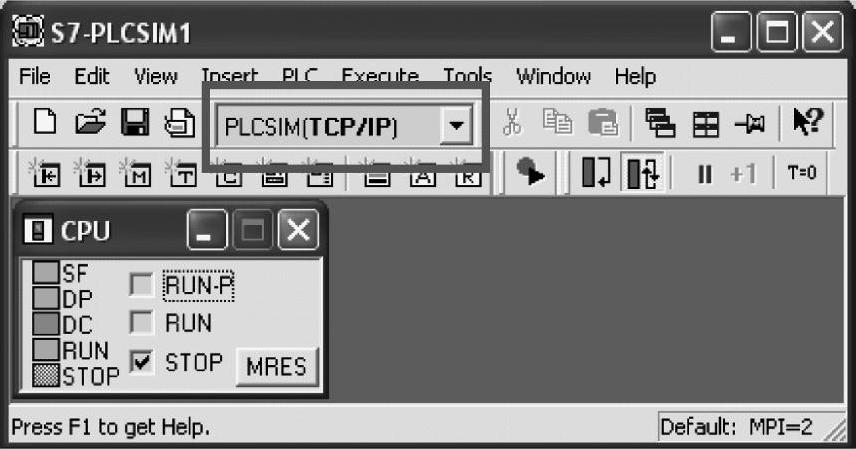

2）启动后显示CPU仿真界面S7-PLCSIM1，如图6-62所示。

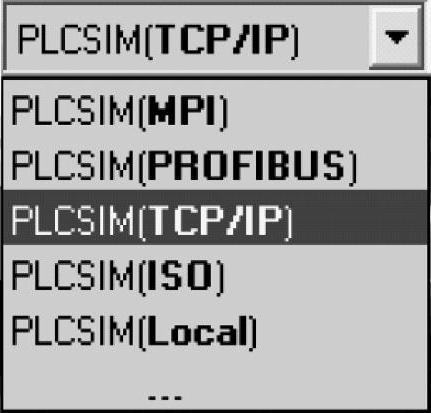

3）选择通信接口。下载项目前先选择正确的PG/PC接口，本例程仿真基于TCP/IP的S7通信，所以选择PLCSIM（TCP/IP），如图6-63所示。
图6-62 仿真界面
图6-63 选择设置PG/PC
4）下载1#站点。选择下载1#站点选择下载1#站点“块”到PLCSIM1中如图6-64所示。下载完成后如图6-64在标题栏显示当前模拟的1#站点CPU414-3PN/DP，状态栏显示CPU可用的接口类型及地址。
图6-64 下载1#站点

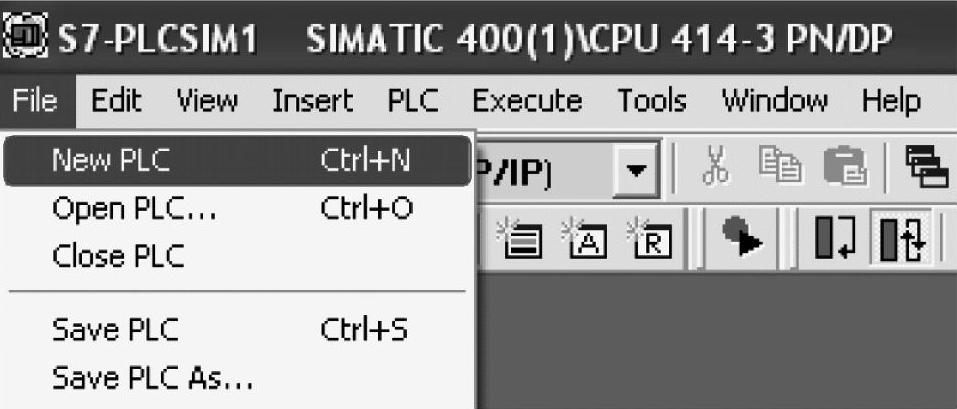

5）下载2#站点。在下载2#站点到PLCSIM前，需要再打开一个新的PLCSIM2进程如图6-65所示。然后重复下载1#站点的操作步骤，下载2#站点到PLCSIM2，如图6-66所示。
图6-65 新建“PLCSIM”
图6-66 PLCSIM2界面
6）通信调试。将两个下载到PLCSIM中的站点CPU切换到RUN-P模式，打开Netpro查看激活的连接状态，可以看到连接已经建立成功，如图6-67所示。
图6-67 激活的连接状态

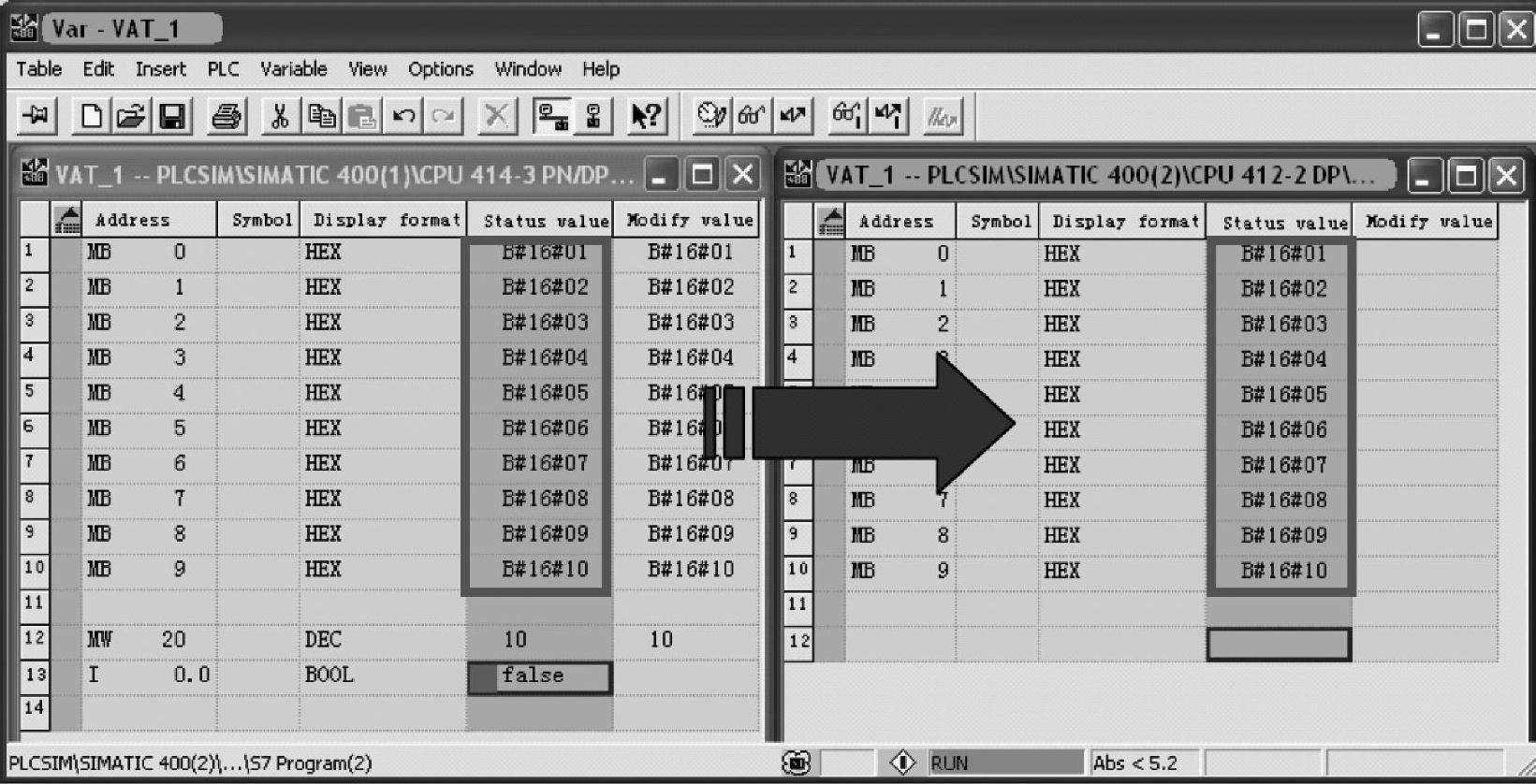

7）如图6-68所示，在两个站点BLOCK中各建一个变量表，1#站点监控发送缓冲区MB0～MB9，在MW20中设置发送长度10，I0.0由0变1产生上升沿时将数据发送给2#站点；2#站点监控接收缓冲区MB0～MB9。
图6-68 变量表监控
