使用举例：S7-PLCSIM的优化操作

2023-06-18 理论教育版权反馈

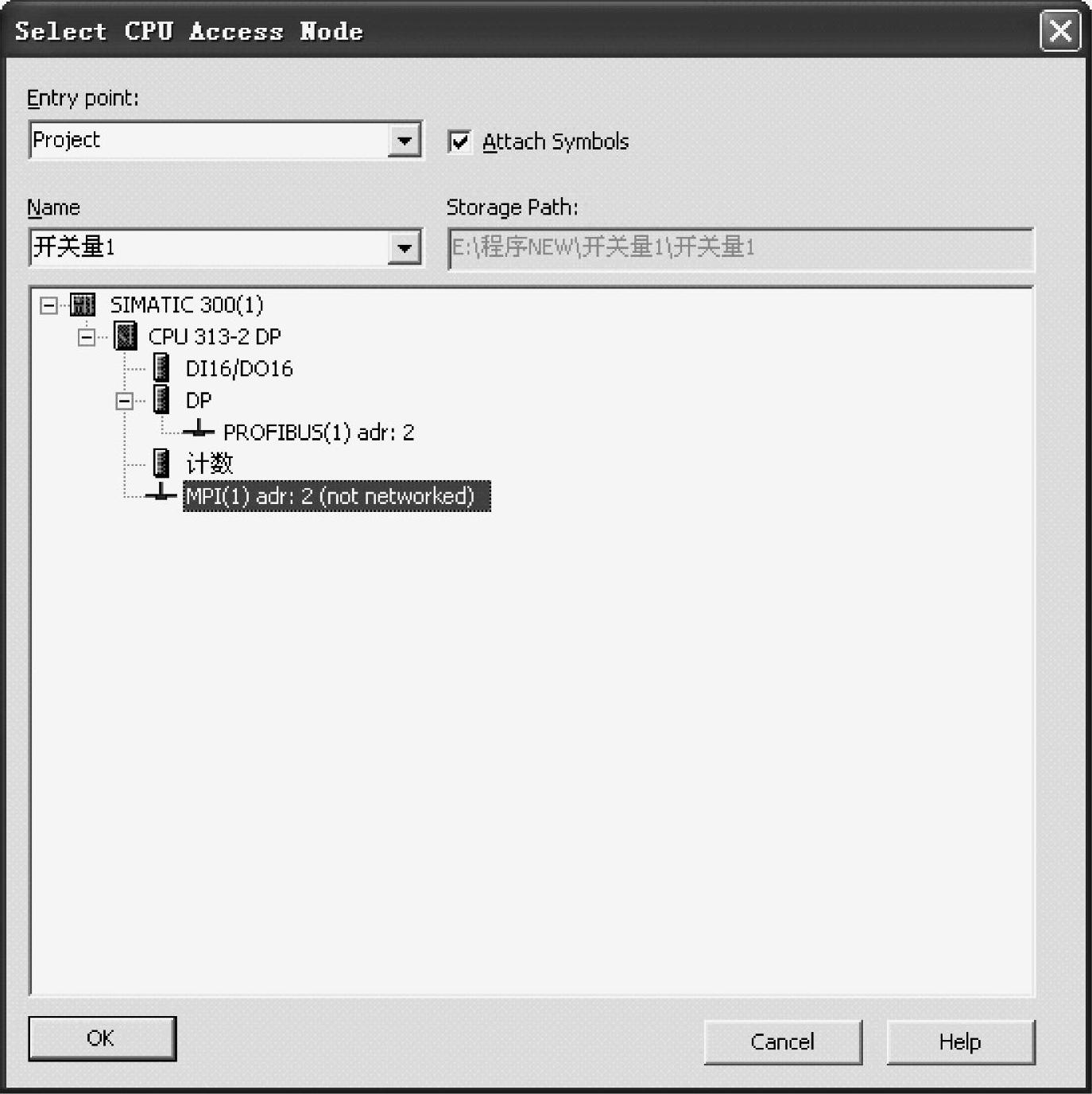

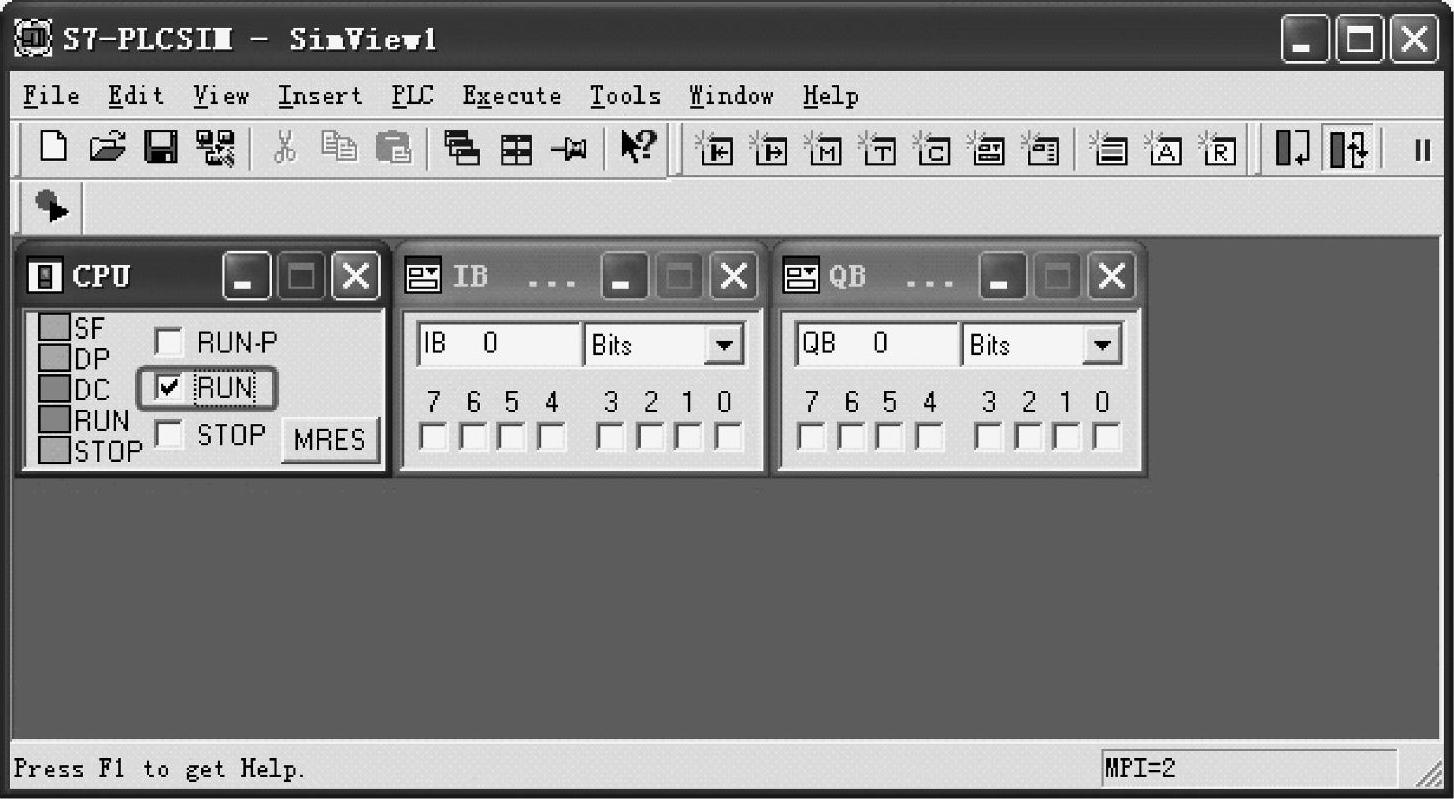

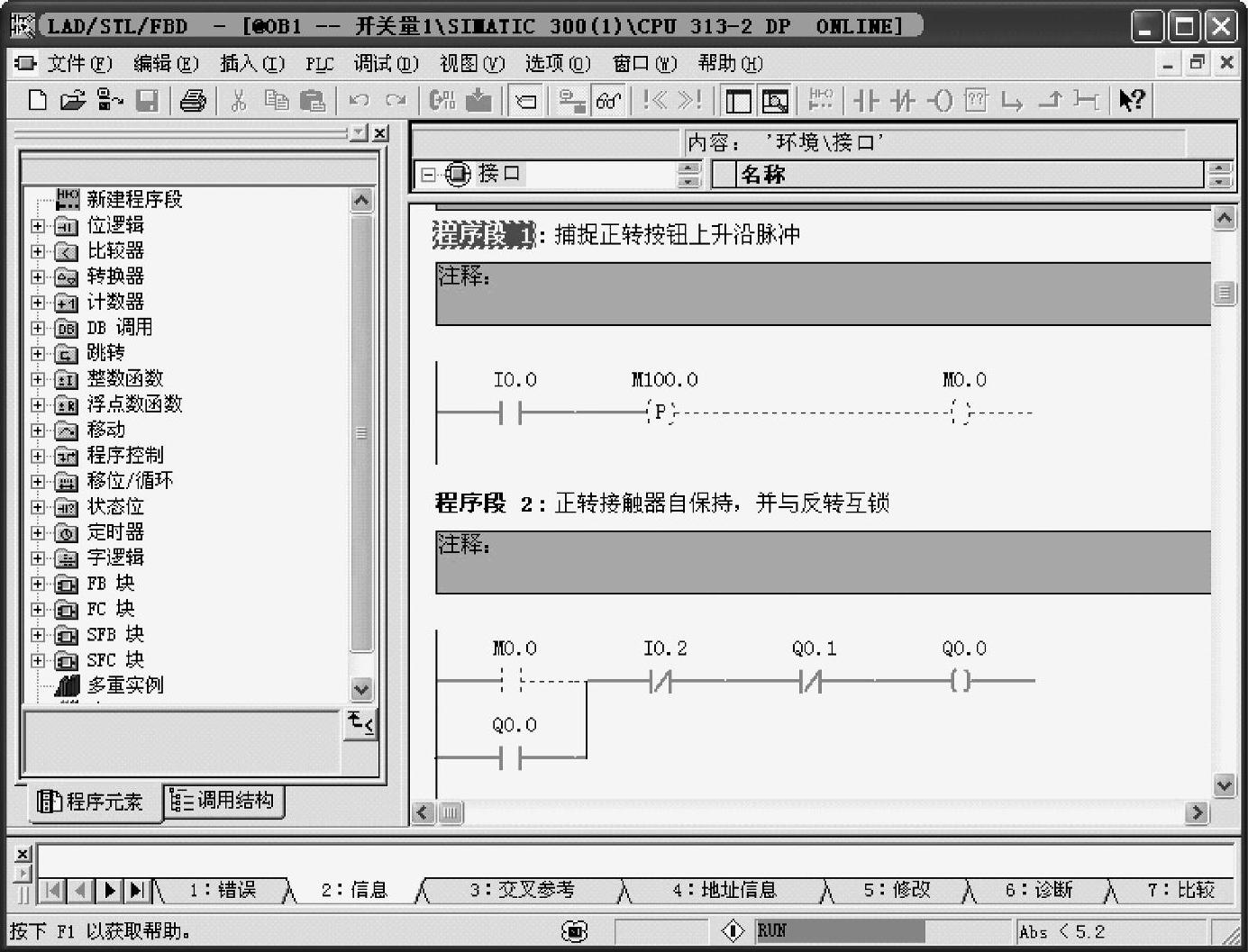

【摘要】：图6-39 选择CPU路径节点3）如图6-40所示为S7-PLCSIM仿真界面。图6-46 打开程序编辑器7）如图6-47所示，将S7-PLCSIM软件中的CPU模式切换到“RUN”，此时可以进行输入/输出仿真。需要指出的是，当在S7-PLCSIM软件中模拟实际操作，如果检测到程序出错，会调用相应错误组织块。

1.S7-PLCSIM特性

S7-PLCSIM可以模拟一个S7控制器，并且具备以下资源：

1）模拟PLC的寄存器。可以模拟512个计时器（T0-T511）；可以模拟131072位（二进制）M寄存器；可以模拟131072位I/O寄存器；可以模拟4095个数据块；2048个功能块（FBs）和功能（FCs）；本地数据堆栈64K字节；66个系统功能块（SFB0-SFB65）；128个系统功能（SFC0-SFB127）；123个组织块（OB0-OB122）。

2）对硬件进行诊断。对于CPU，还可以显示其操作方式，其中SF（System Fault）表示系统报警；DP（Distributed Peripherals）表示总线或远程模块报警；DC表示CPU有直流24伏供给；RUN表示系统在运行状态；STOP表示系统在停止状态。

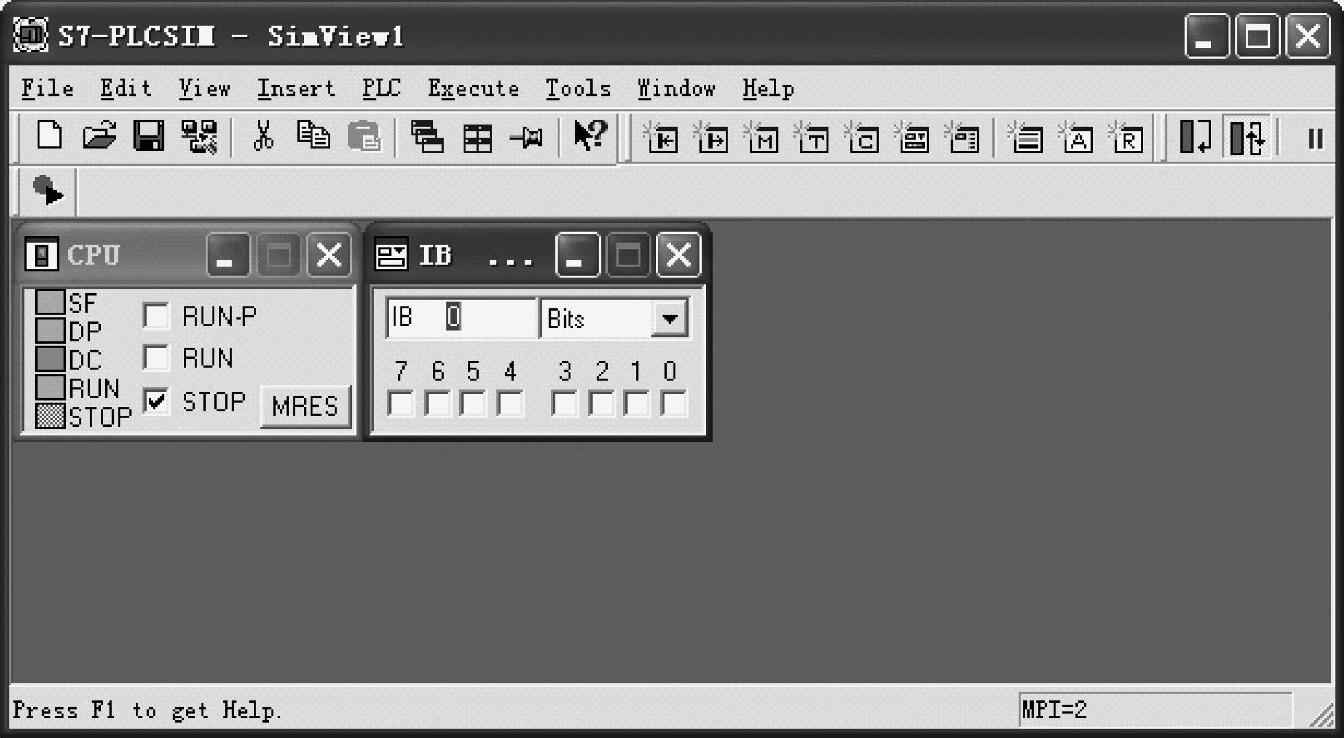

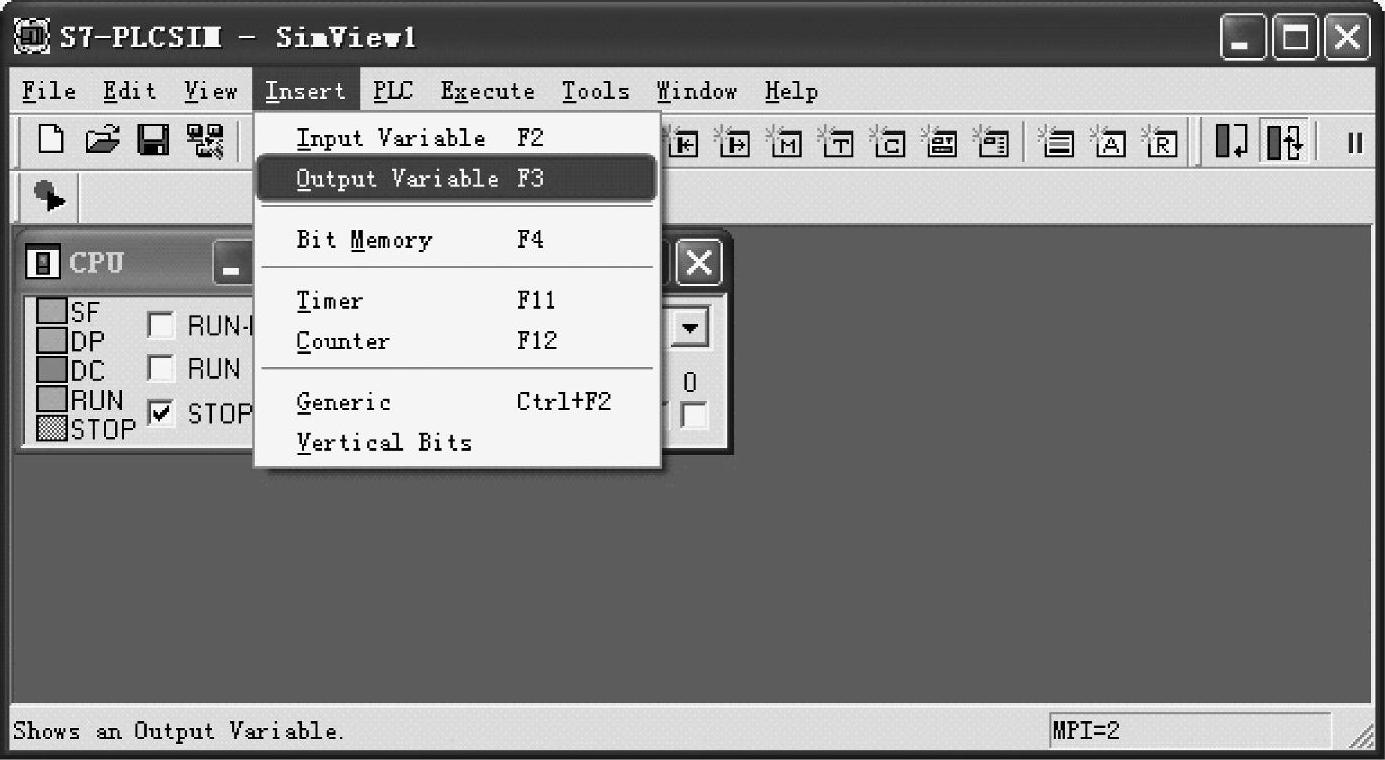

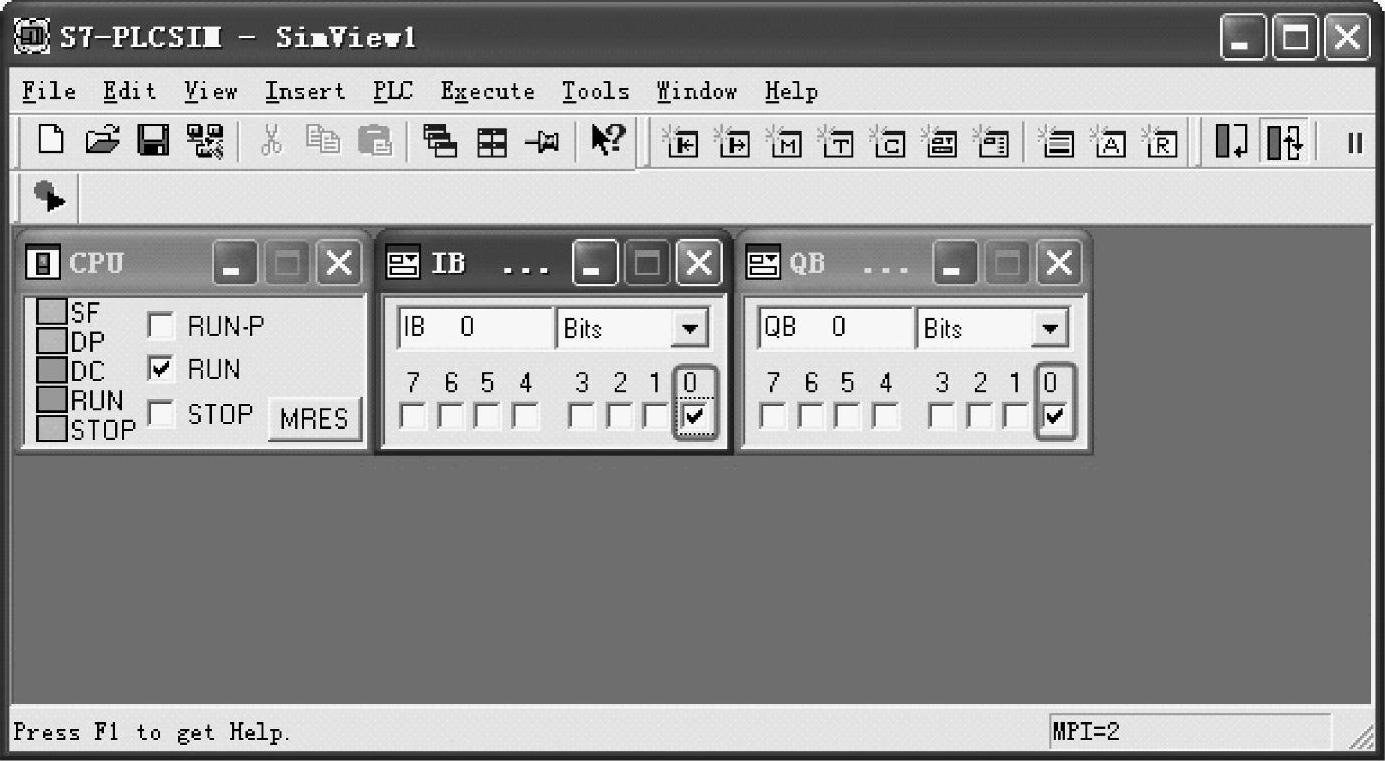

3）对变量进行监控。用菜单命令“Insert”→“input variable”监控输入变量；“In-sert”→“output variable”监控输出变量，“Insert”→“memory variable”监控内部变量；“Insert”→“timer variable”监控定时器变量；“Insert”→“counter variable”监控计数器变量。这些变量可以用二进制、十进制、十六进制来访问，但是必须注意输出变量QB一般不强制修改。

2.用S7-PLCSIM仿真“送料机正反转控制”案例

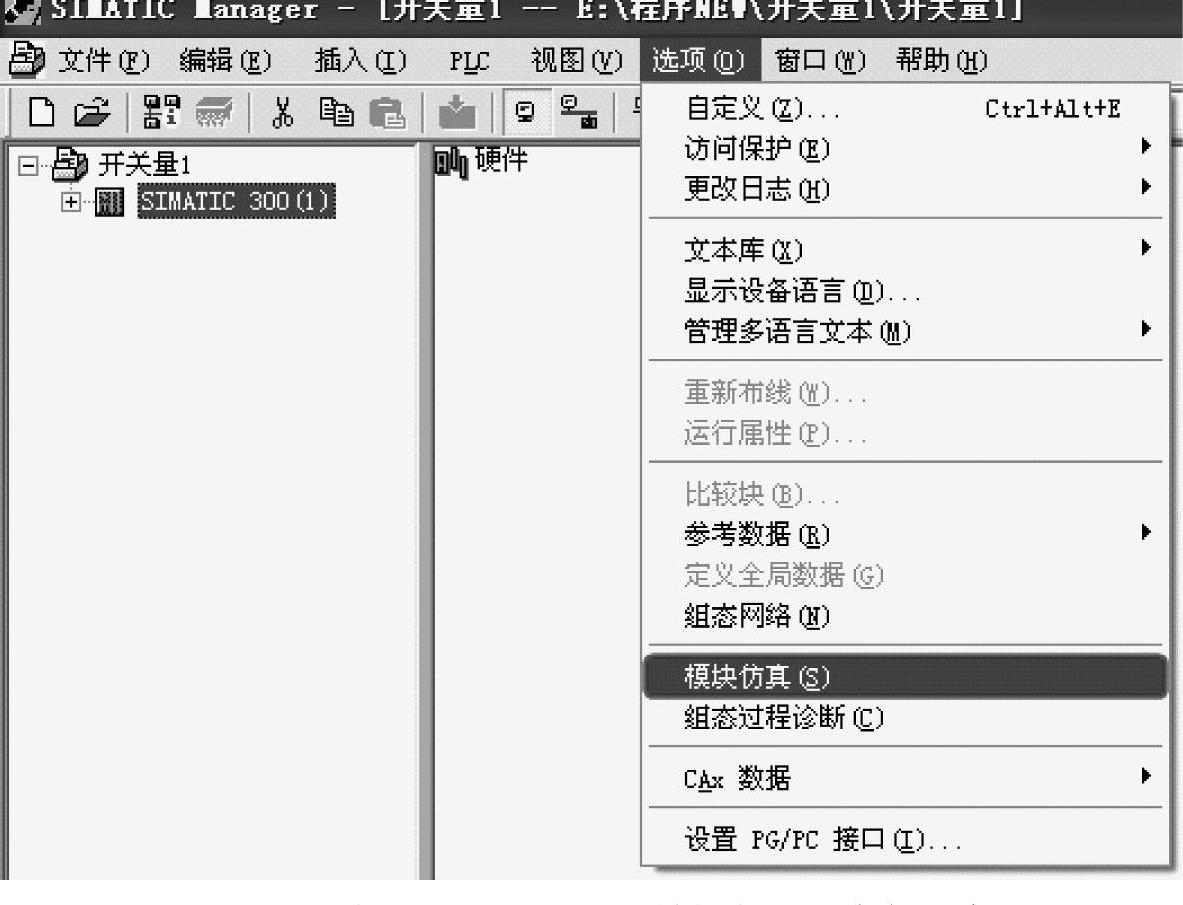

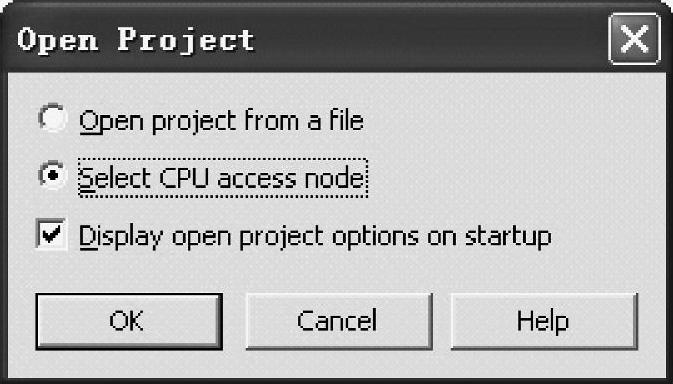

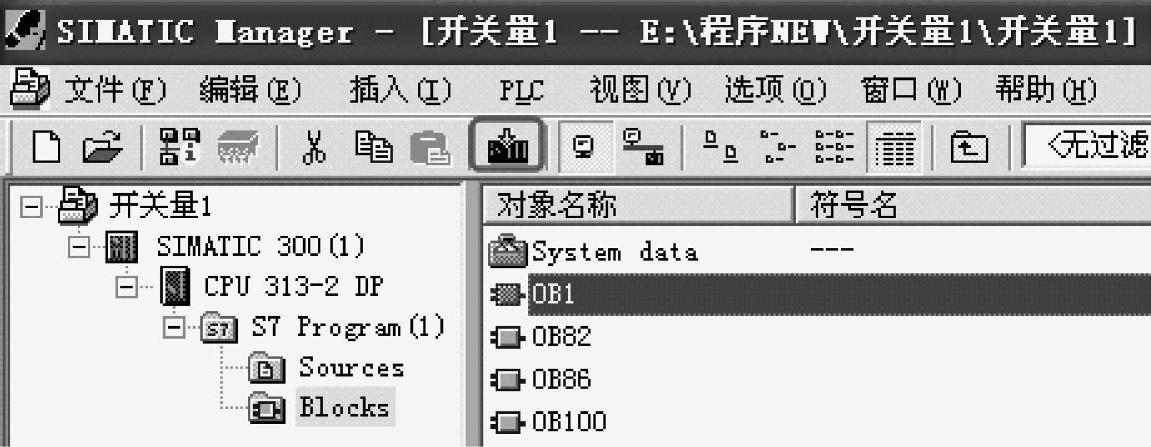

1）如图6-37所示，打开第3讲中关于“送料机正反转控制”的案例程序“开关量1”，并选择命令“选项”→“模块仿真”，进入图6-38所示的“S7-PLCSIM软件打开一个项目”窗口。
