要对PLC进行远程诊断与调试,在PLC端的ADSL路由器必须上网获得公网固定IP地址。在编程器安装3G上网卡的拨号上网软件(本例以天翼3G上网卡为例介绍),且同时安装好USB网卡的驱动程序。
1.在本地组态CPU317-2PN/DP
在PC编程器桌面上双击SIMATIC Manager图标,打开SIMATIC Manager后新建项目,项目名为Remote_program。创建项目后,在该项目中插入一个S7-300的站,然后在此站中插入S7-300的机架及CPU,插入后如图6-11所示。
对S7-300进行硬件组态后,设置PLC以太网接口的IP地址,因为路由器的IP地址为192.168.101.254,而PLC为路由器上内网的一台设备,所以其IP地址可以为192.168.101.1到192.168.101.253中的一个,这里设置为192.168.101.25;子网掩码为255.255.255.0;网关为192.168.101.254(网关地址为路由器的IP地址,在此必须设置网关地址)。通过远程的编程器对PLC编程,需要路由器的处理,所以网关的地址必须设置。图6-12所示为PLC的以太网接口参数的设置。
图6-11 S7-300站的硬件配置

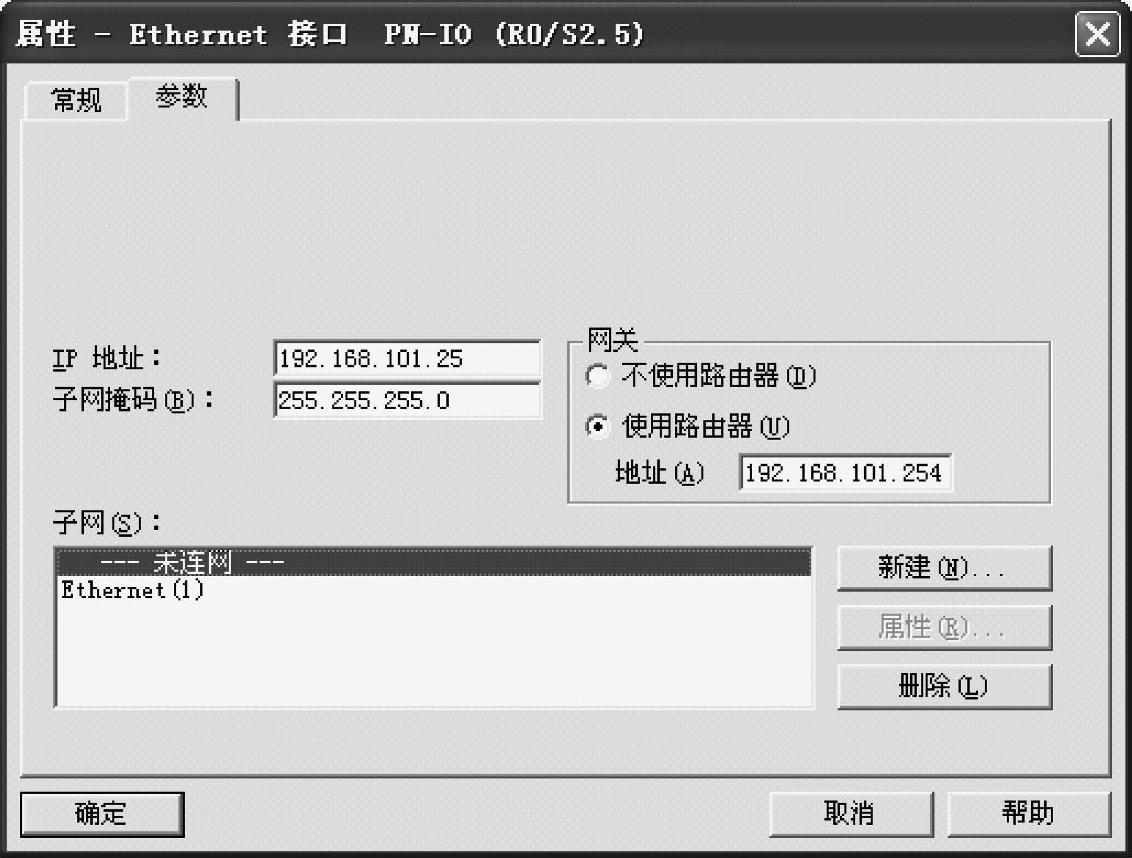

图6-12 PLC以太网接口参数的设置
设置完以太网的接口参数后,点击保存编译按钮,在程序块中添加OB1,打开OB1编写程序如图6-13所示。
保存上面的程序,先把编程器PC的IP地址设置为192.168.101.1;子网掩码为255.255.255.0;如图6-14所示。
如图6-15所示,打开控制面板,然后双击“设置PG/PC接口”,选择编程接口如图6-16所示。
单击图6-16的“确定”按钮,关闭此窗口后,回到“SIMATIC Manager”硬件配置界面,然后用以太网线连接计算机与PLC。连接后,点击下载按钮,下载硬件配置到PLC,下载完硬件配置后,下载程序块到PLC中。

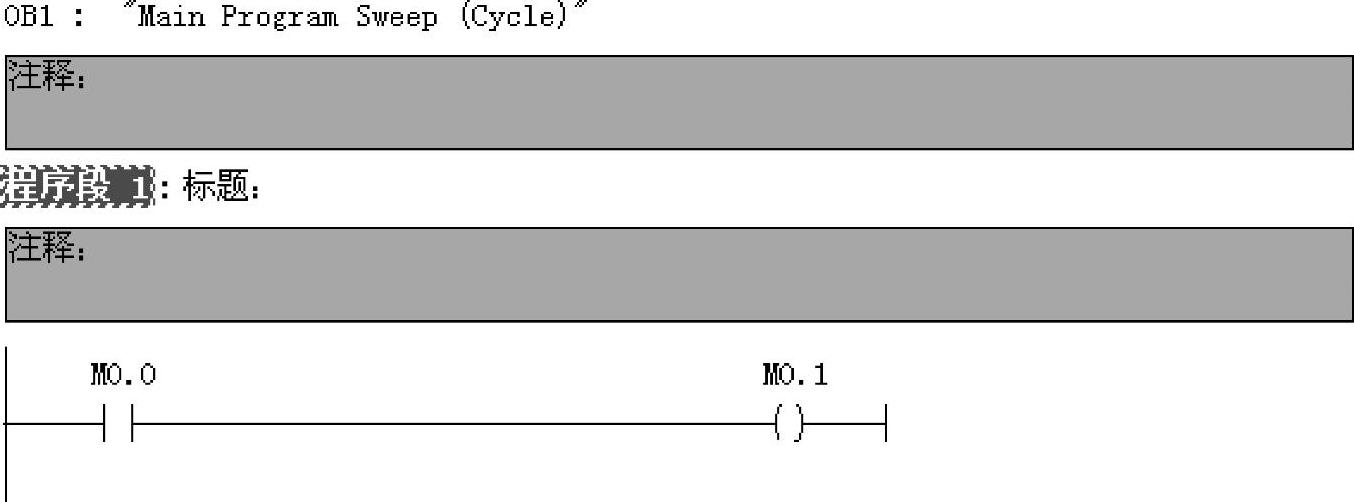

图6-13 程序

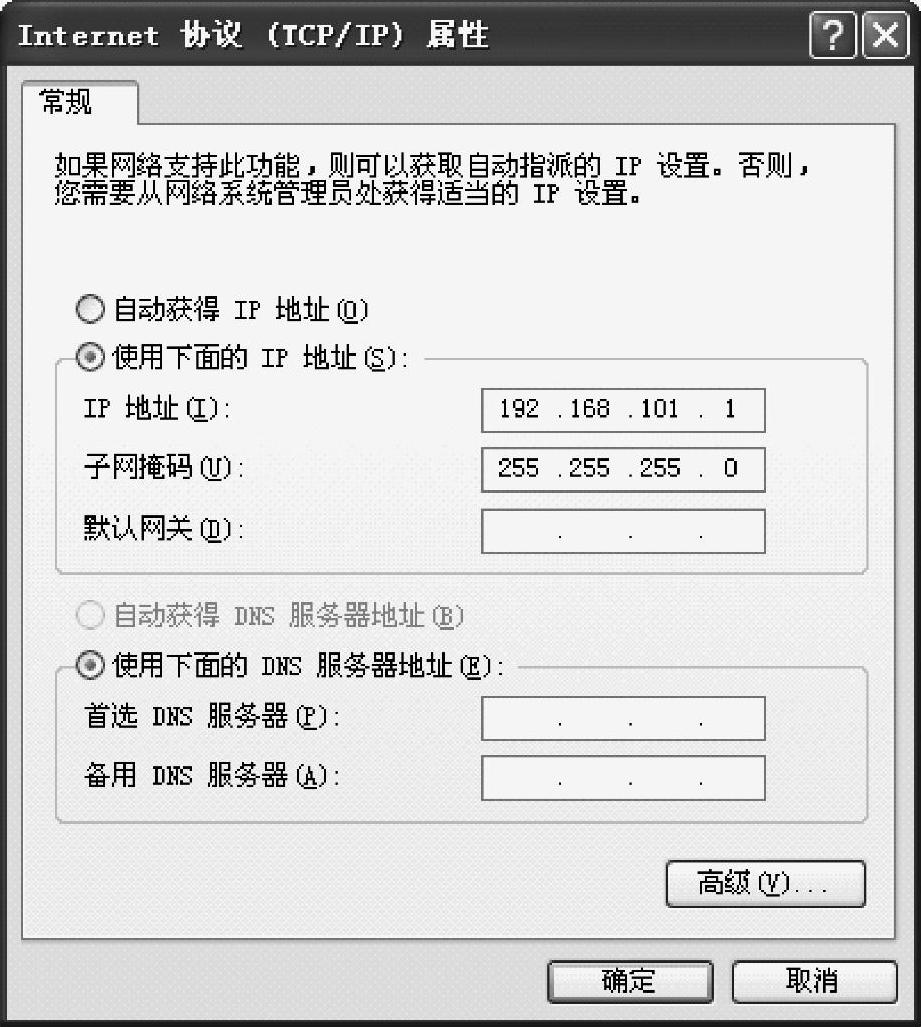

图6-14 PC的TCP/IP属性

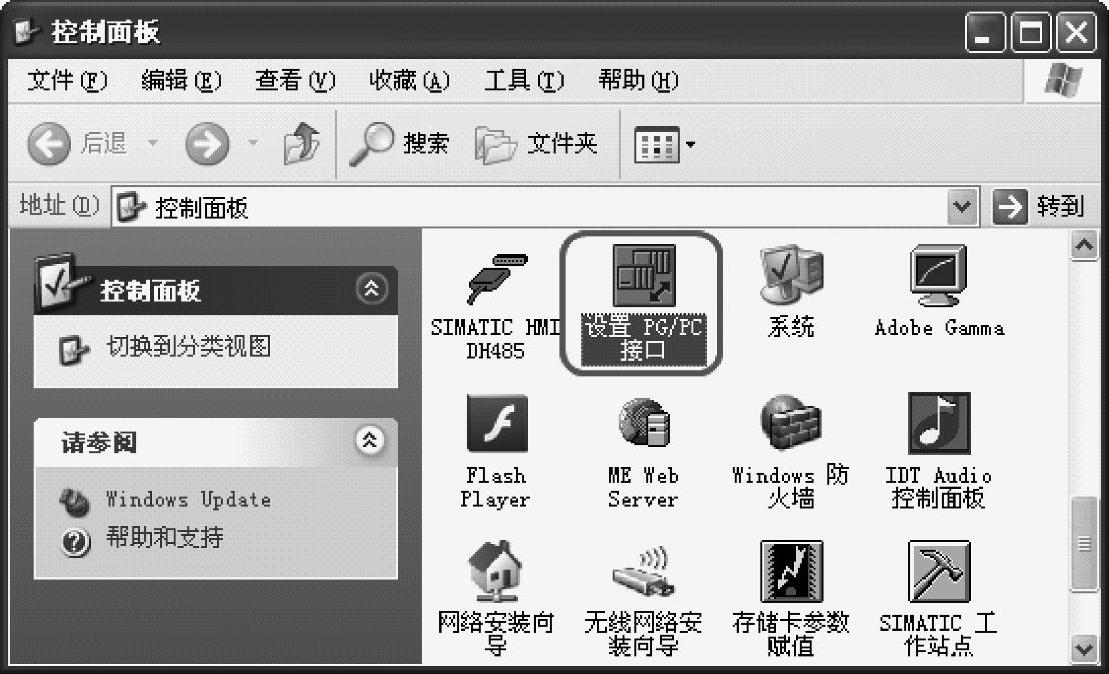

图6-15 控制面板

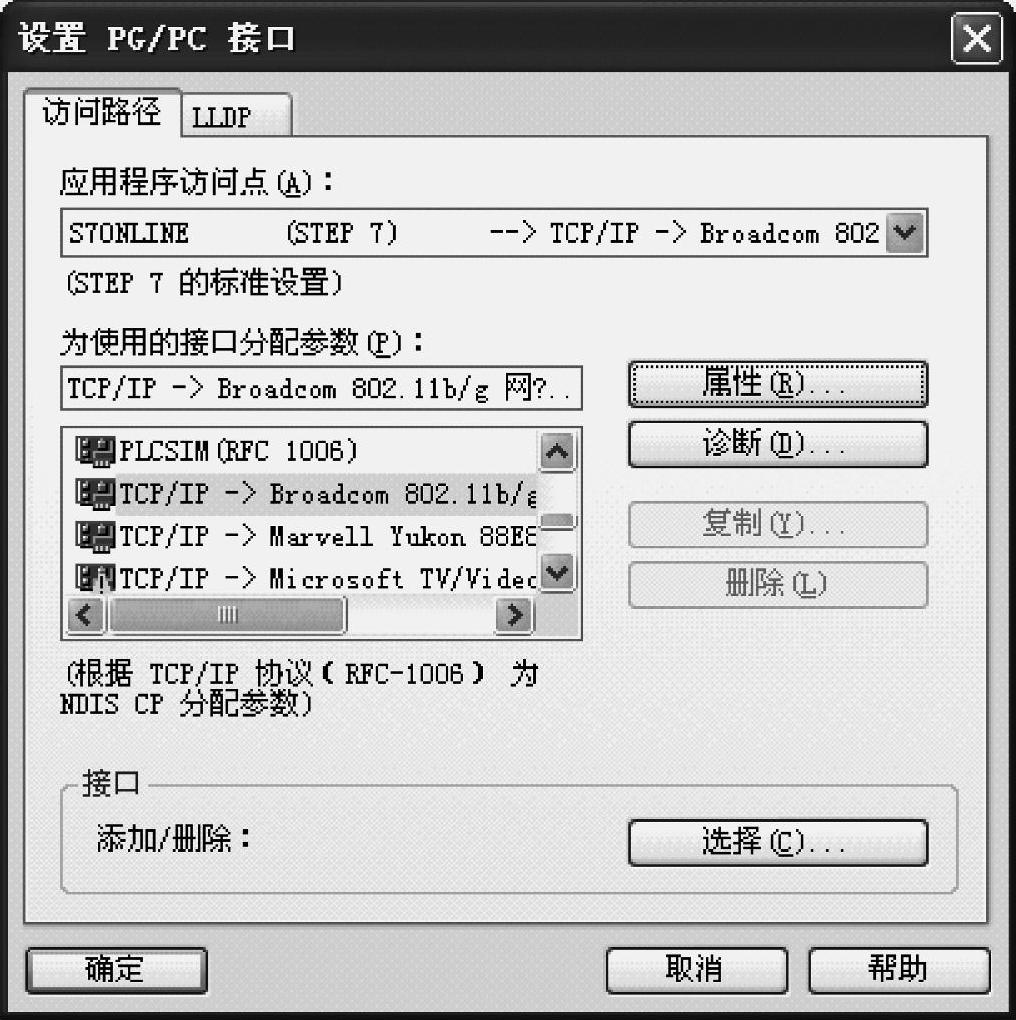

图6-16 设置PG/PC接口
到此就完成了对PLC的配置。
2.配置ADSL路由器
配置ADSL路由器,配置步骤如下:
1)断开PLC与计算机的以太网线,在连接以太网线从计算机到路由器,打开IE浏览器,在IE浏览器的地址栏中输入路由器的IP地址:192.168.101.254。进入到路由器的配置页面,设置路由器拨号上网的参数,设置好后,路由器接入到Internet后获得公网的固定IP地址,如图6-17所示。
2)然后点击LINKSYS路由器网页上的选项卡“Application&Gaming”,进入此选项卡后,设置端口转发机制如图6-18所示。
需要注意的是:图6-18中的“Application”中填写容易记的名字,这里用的是“Remote”;在“Start”和“End”中填写“102”,“102”为S7协议的端口号;在“TCP UDP”中选择“Both”;转发的目的IP地址为192.168.101.25,此IP地址为PLC的IP地址。即把发送到路由器上端口号为102端口的数据包转发到内网192.168.101.25的设备上。
到此就完成对路由器的配置,然后断开路由器与计算机的以太网连接,再用以太网线连接路由器与PLC。
3.远程下载和在线监控程序
1)把3G上网卡插入到计算机USB口。双击桌面上的“ChinaNet”图标,双击后会弹出图6-19所示的3G上网程序。
在图6-20中,选择3G的网络进行连接。
这样就完成了计算机通过天翼3G网络连接到Internet的设置。
图6-17 ADSL路由器连接到Internet的状态

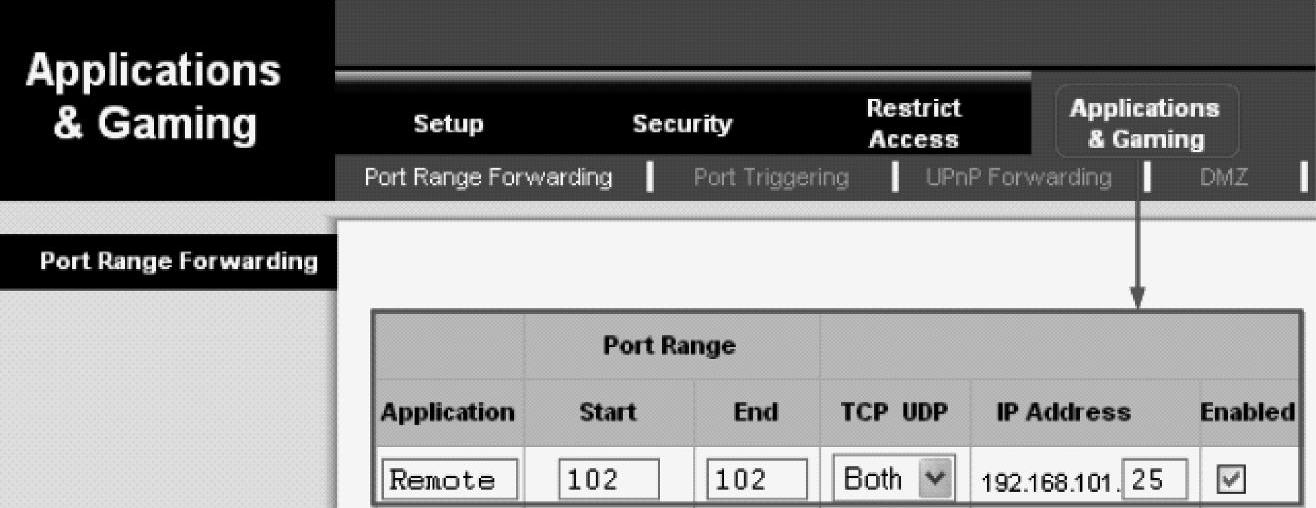

图6-18 ADSL路由器端口转发机制
2)连接Internet对PLC进行远程下载。因为使用的是端口转发机制(即外网设备如何访问内网的设备)技术,所以远程在线监控程序与远程下载程序的操作是不一样的,对于远程下载程序来说下载的目的IP地址不能填写PLC的IP地址,因为PLC的IP地址是内网IP地址(私有地址),所以对于Internet的连接来说,无法直接访问此类地址的设备,所以下载时指定的IP地址是公网的地址(即路由器上获得的IP地址,上文中的路由器的公网IP地址:222.128.29.196),当数据包发到路由器时,路由器发现接收到的数据是102端口的数据,于是根据转发规则,把数据包转发到PLC上。而对于远程在线监控程序来说,需要在线的设备的IP地址不能为内网IP地址而必须是公网IP地址。
打开前面组态好的Step7的项目,确保PLC的编程接口如图6-21所示。

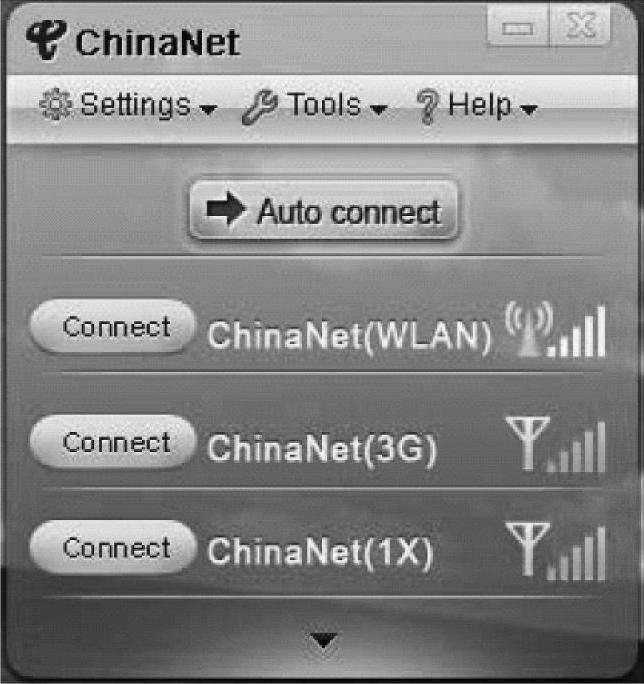

图6-19 3G上网程序
图6-20 连接到天翼3G网络
图6-21 设置PG/PC接口
在图6-22中,选择IP地址192.168.101.25修改为222.128.29.196后,按键盘回车键后,会找到远程PLC的型号。
图6-22 选择下载地址
单击图6-22中的“确定”按钮,就可以把整个项目下载到PLC中。
3)远程在线监控程序。远程在线监控程序时,也需要把PLC硬件的IP地址修改为公网IP地址222.128.29.196后保存编译项目,如图6-23所示。

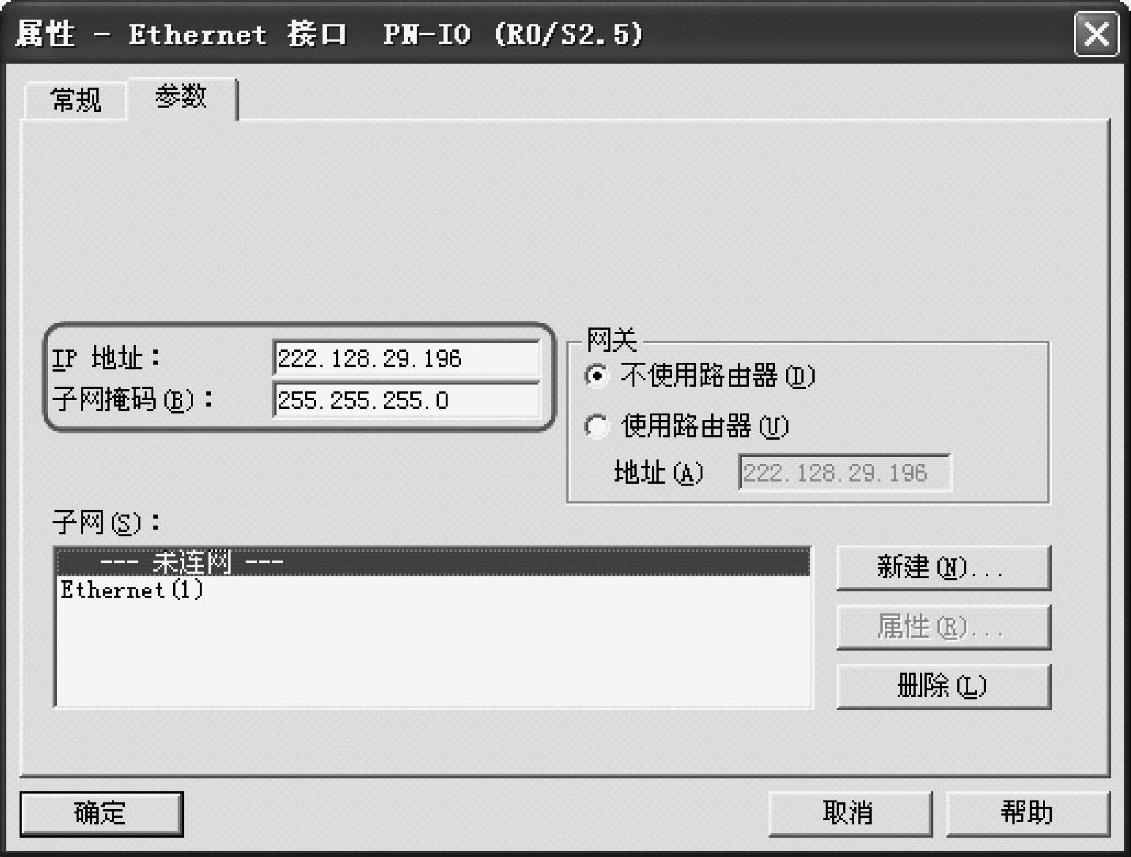

图6-23 修改PLC的IP地址
然后,打开OB1程序块,然后点击在线按钮,如图6-24所示。
图6-24 在线监控程序
到此,就实现了PLC的远程监控。
