状态显示

图6-1所示为某S7-300 PLC在下载程序后与PC相连出现的情况，显然，该PLC未能处于正常“RUN”状态。

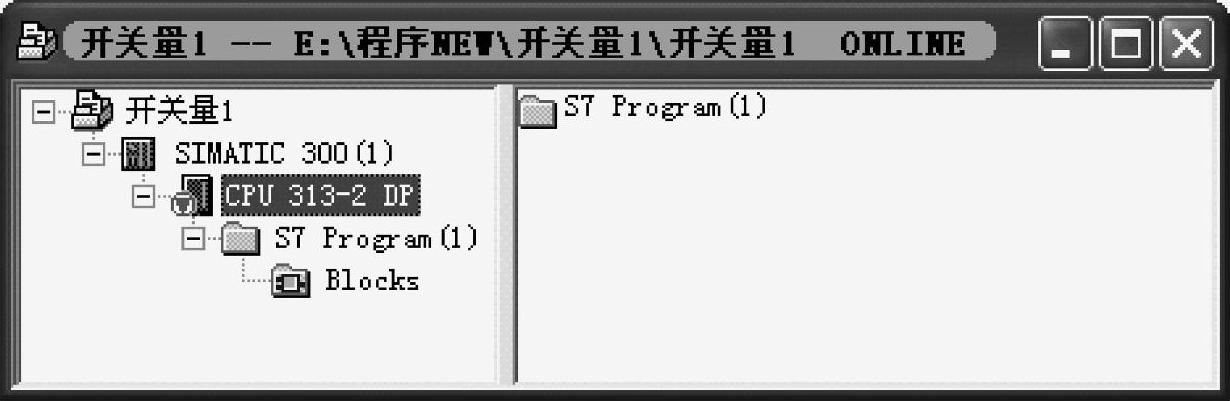

图6-1 S7-300的状态显示

为了详细了解SIMATIC 300（1）PLC此时的状态，单击鼠标右键，可以如图6-2所示，选择“PLC”→“模块信息”。

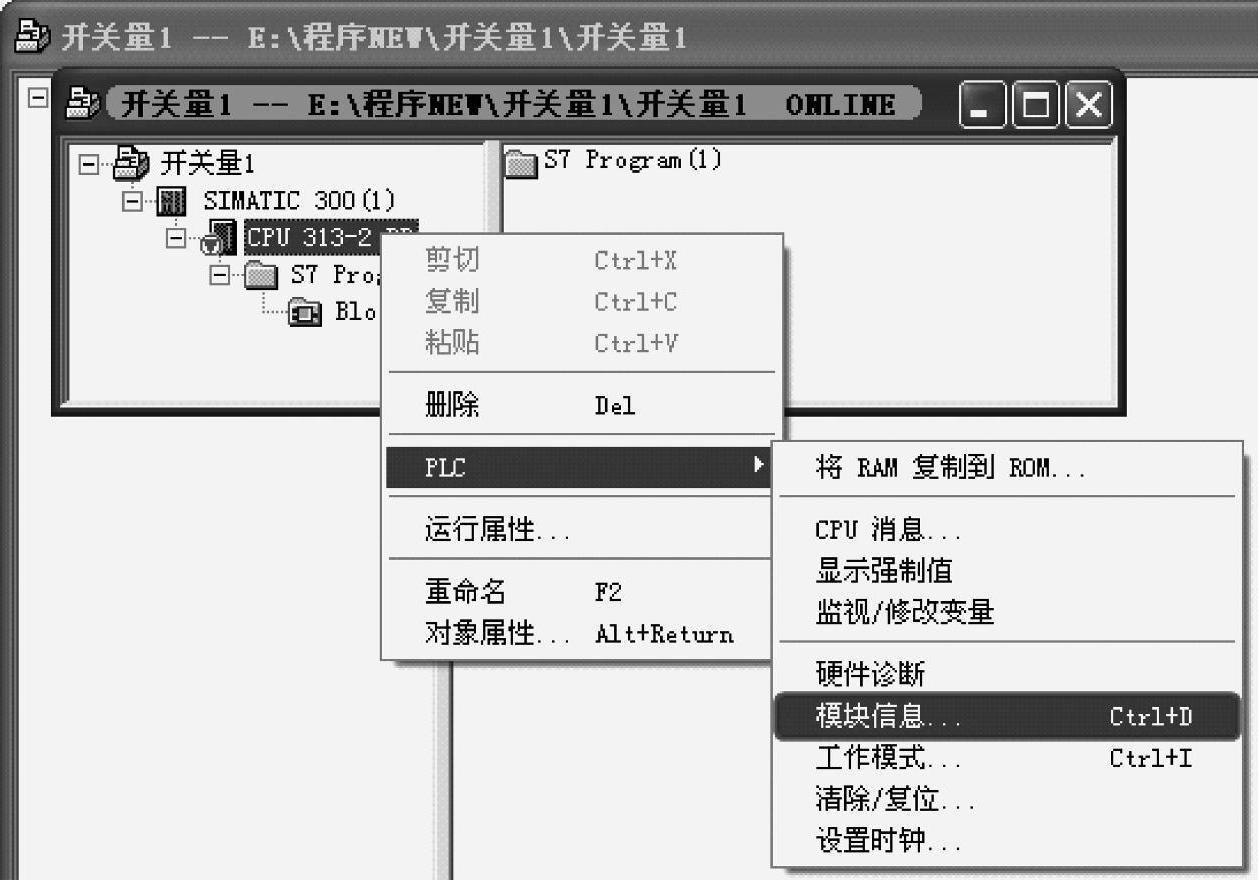

图6-2 选择“模块信息”

图6-3所示为CPU313-2DP的模块信息，从中可以看出，该模块“可用且正常，但是出错指示灯LED（SF）灯亮”，这与实际看到的PLC情况相符。此时，CPU的工作模式为“停止（STOP）”。

如图6-4所示，选择模块信息窗口中的“诊断缓冲区”菜单，可以明确的得出该事件为“由I/O访问错误引起的STOP模式（OB没有装载或不能装载）……”。

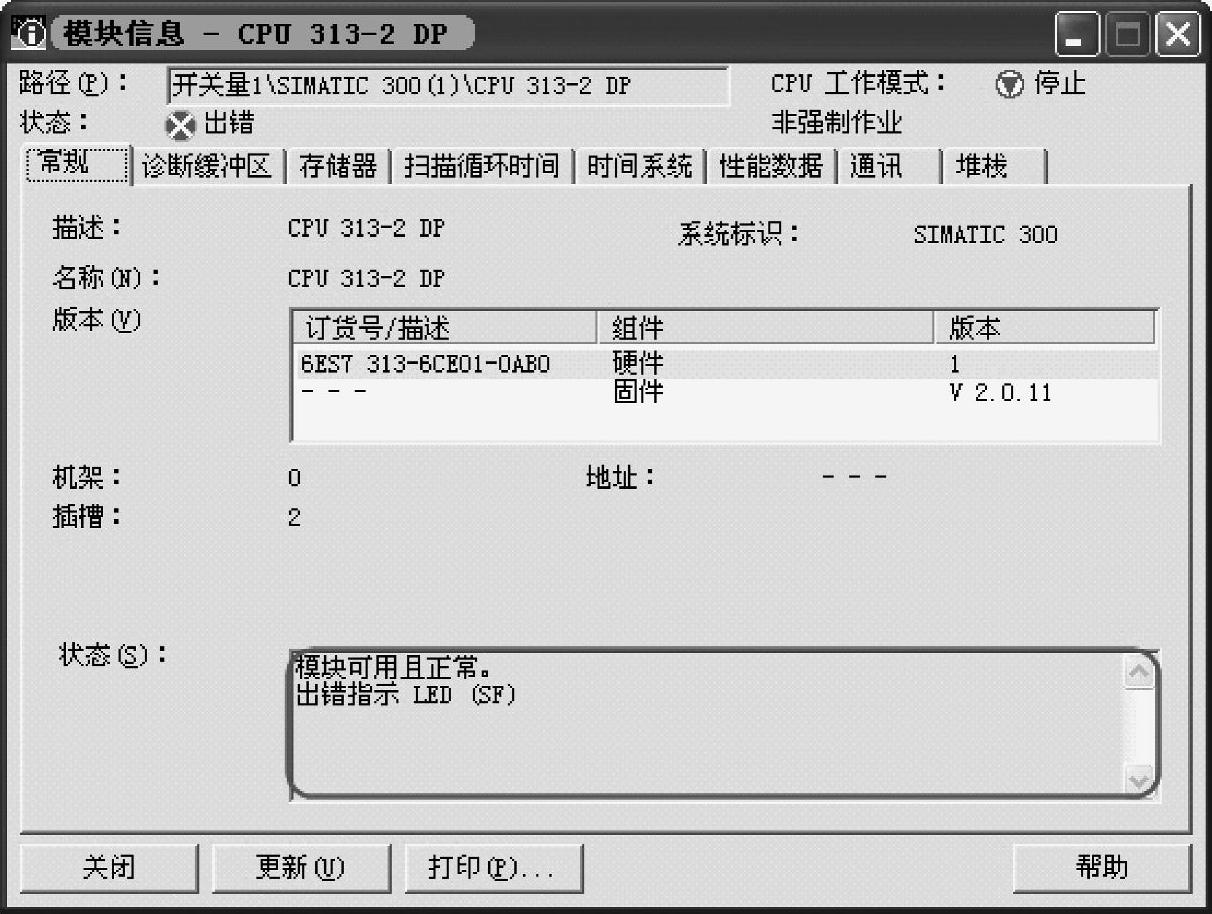

图6-3 模块信息显示

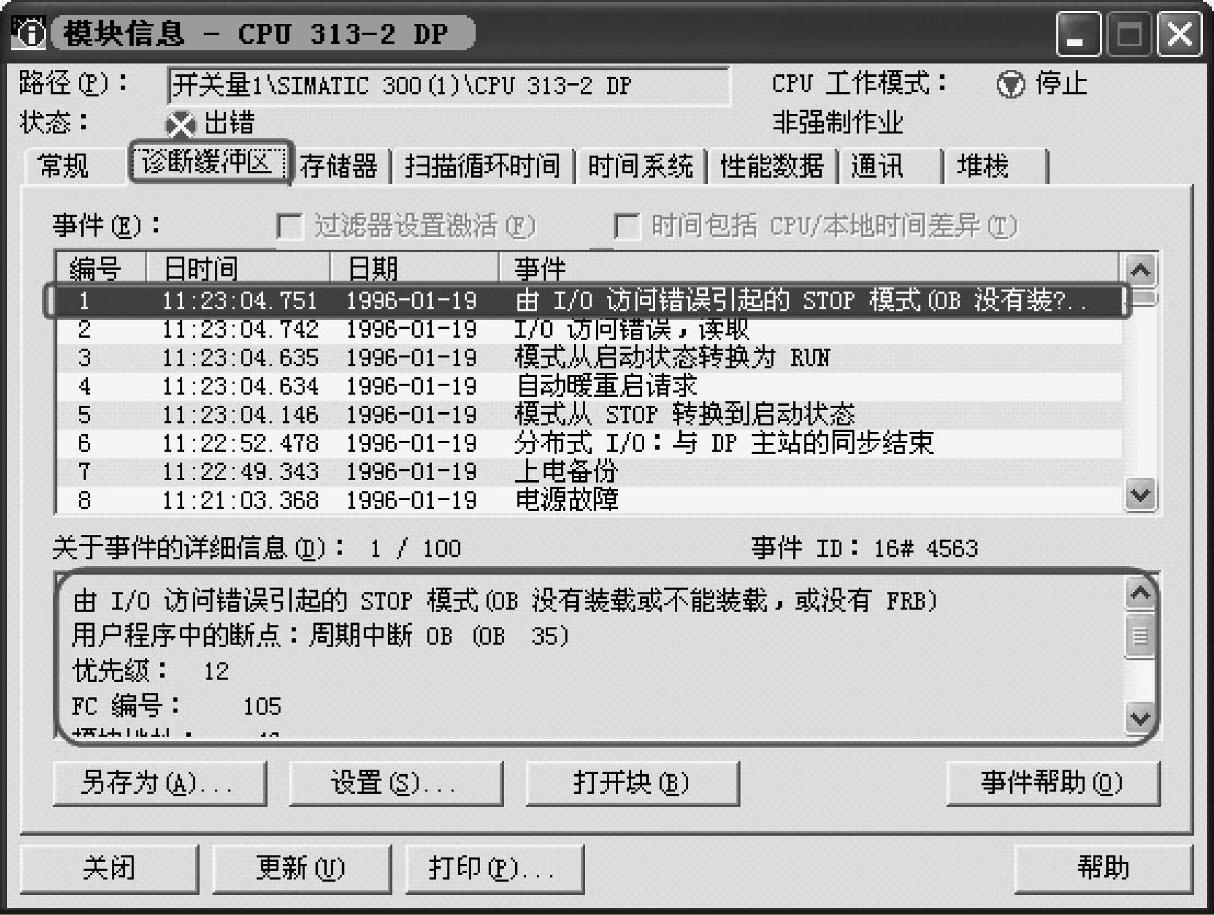

图6-4 诊断缓冲区

为了更加清晰地了解到该事件的原因和处理措施，可以选择“事件帮助”，如图6-5所示。

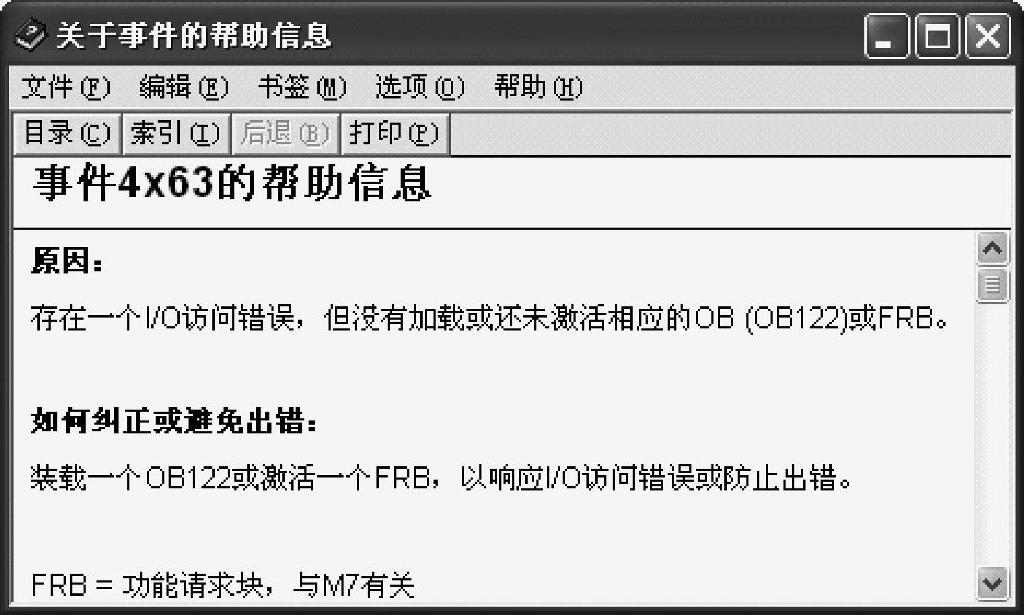

图6-5 事件帮助

为了将该PLC的故障进行清除或复位，可以选择如图6-6所示的“诊断/设置”→“清除/复位”选项。

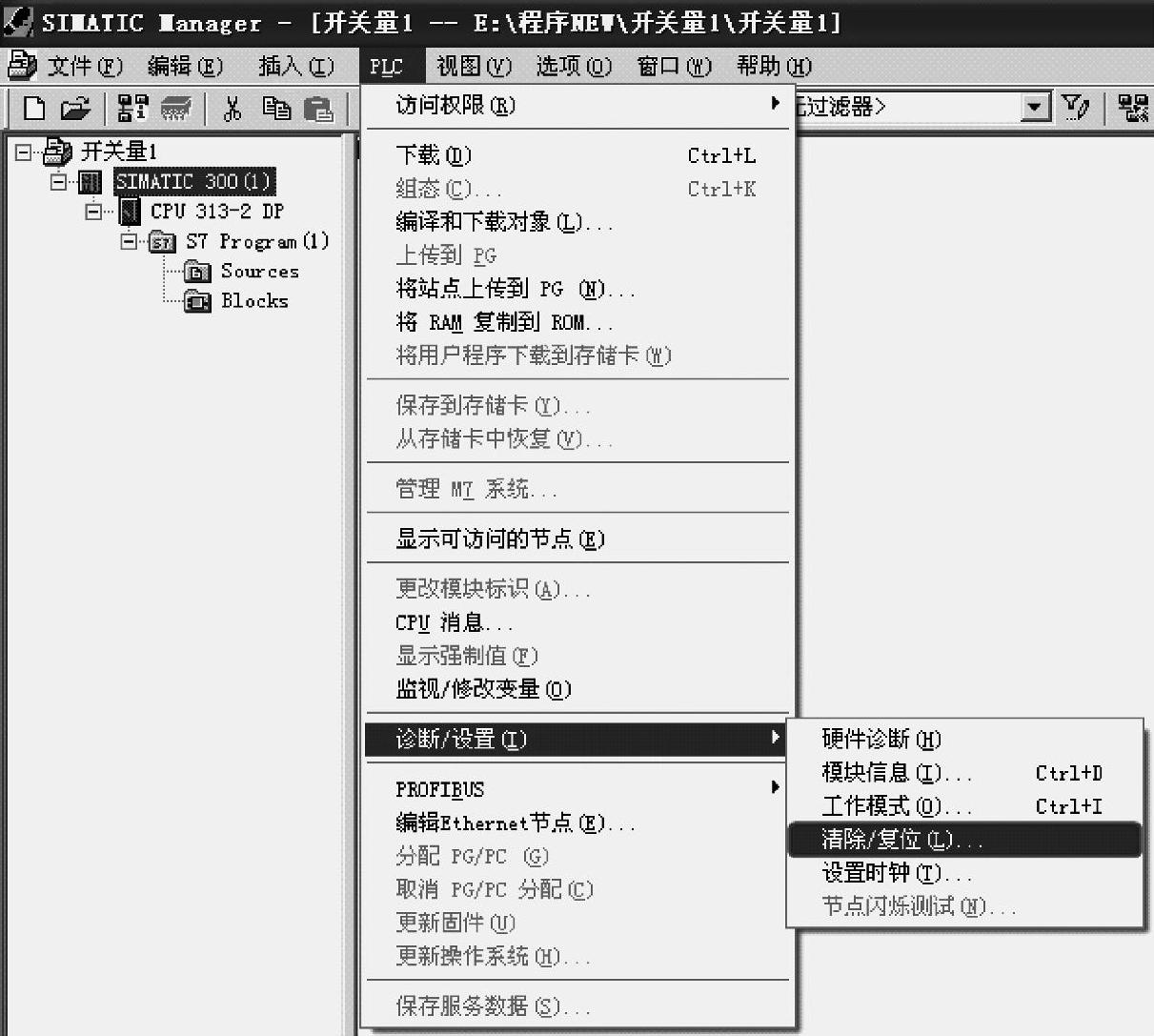

图6-6 “清除/复位”选项

在执行“清除/复位”选项前，会跳出图6-7所示的提示窗口，如本案例的“所有用户数据（包括硬件组态）将被删除，所有与模块的现有连接将被断开”等。

当然，用户也可以直接在线删除任意选中的块，如图6-8所示。在线删除之前，也会跳出图6-9所示的提示窗口。

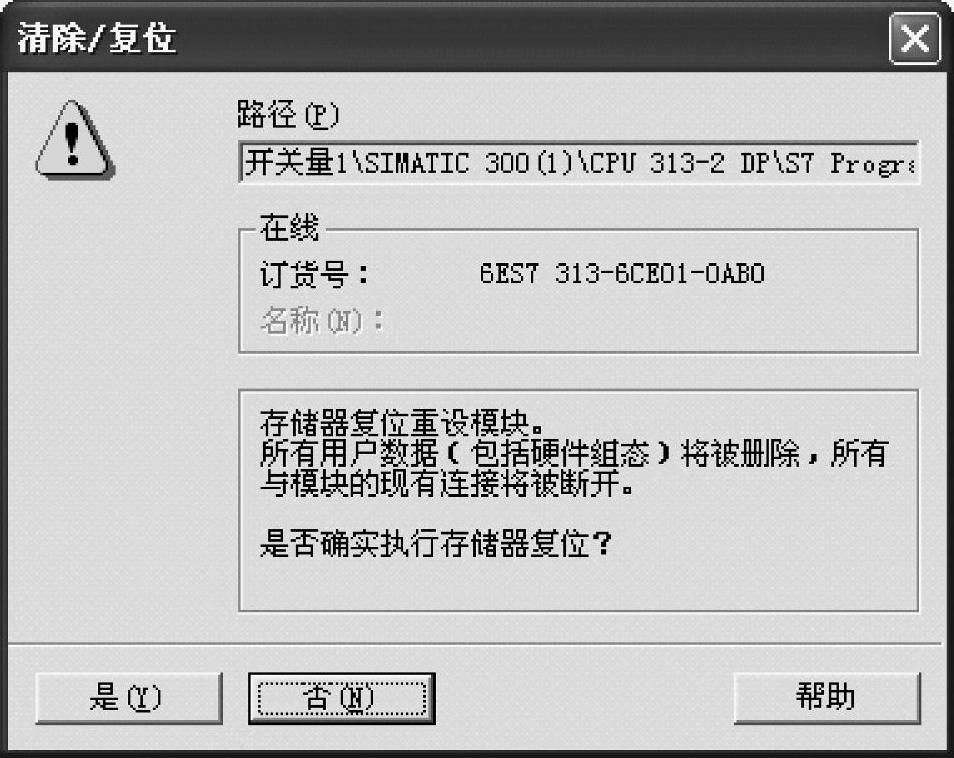

图6-7 “清除/复位”提示窗口

图6-8 在线删除

当对该PLC进行清除/复位之后，PLC就可以处于正常状态，只要用户程序和硬件组态确保无误，即可正常运行。

图6-9 “在线删除”提示窗口
