如何使用STL语句编辑数值
【摘要】：图4-20 调用FC25 采用STL语句调用FC25。CALL ＂MIN＂IN1 ：=P#M 10.0 DINT 1IN2 ：=MD20IN3 ：=P#DB1.DBX0.0 DINT 1RET_VAL：=P#M 40.0 DINT 1A BR= M 0.0如果转换为梯形图，则如图4-23所示。
1.FC22 LIMIT
图4-19所示功能FC22是将变量的数值限制到可分配有参数的限制值。表4-33所示为FC22的输入输出参数，其中INT、DINT和REAL数据类型变量可作为输入值，所有分配有参数的变量都必须为相同的数据类型，使用ANY指针标识变量类型，下限值（参数MN）必须小于/等于上限值（参数MX）。
图4-19 调用FC22格式

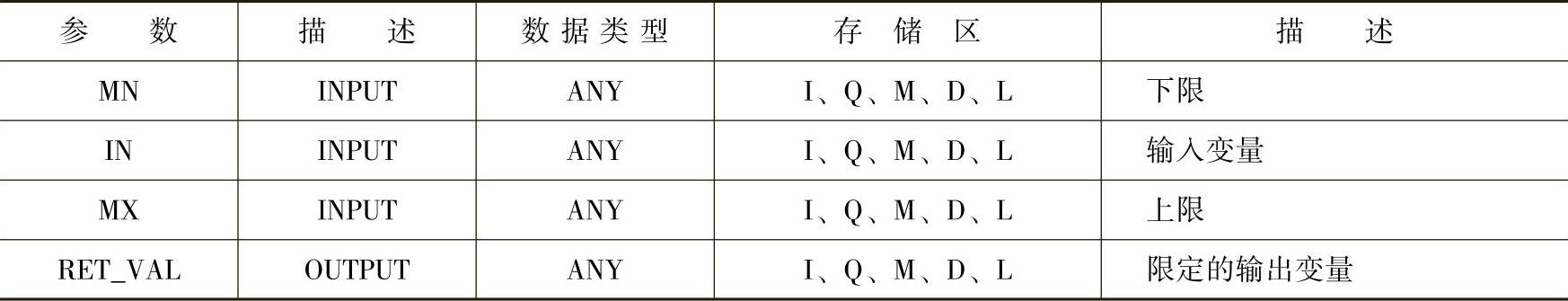

表4-33 FC22输入输出参数
如果下列任一条件为真，则输出值保持不变，并将状态字的二进制结果（BR）位设置为“0”：
1）已分配有参数的变量的数据类型无效；
2）所有分配参数的变量不具有相同的数据类型；
3）下限值大于上限值；
4）REAL变量不能代表有效浮点数。
2.FC25 MAX
图4-20所示为功能FC25选择三个数值型变量值中的最大值，INT、DINT和REAL数据类型变量可作为输入值IN1～IN3。

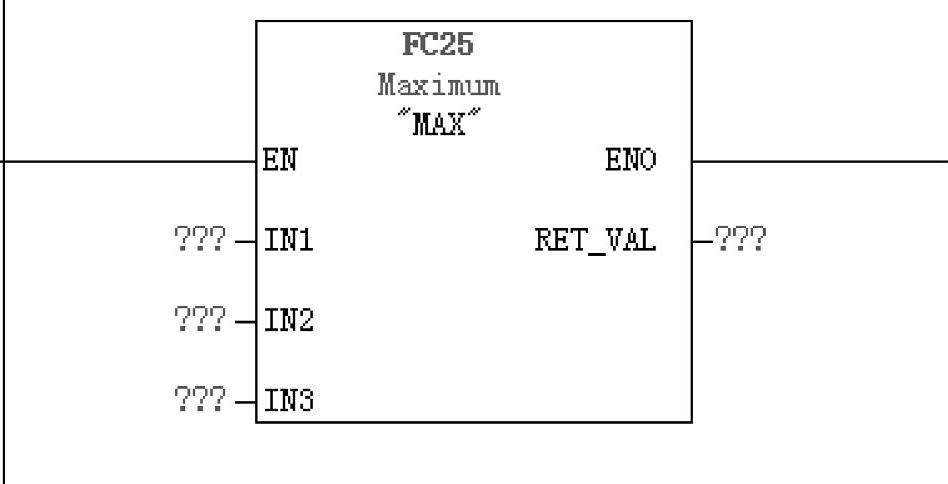

图4-20 调用FC25
【实例】 采用STL语句调用FC25。
CALL FC 25
IN1：=P#M 10.0 DINT 1
IN2：=MD20
IN3：=P#DB1.DBX 0.0 DINT 1
RET_VAL：=P#M 40.0 DINT 1
NOP 0
如果转换为梯形图，则如图4-21所示。

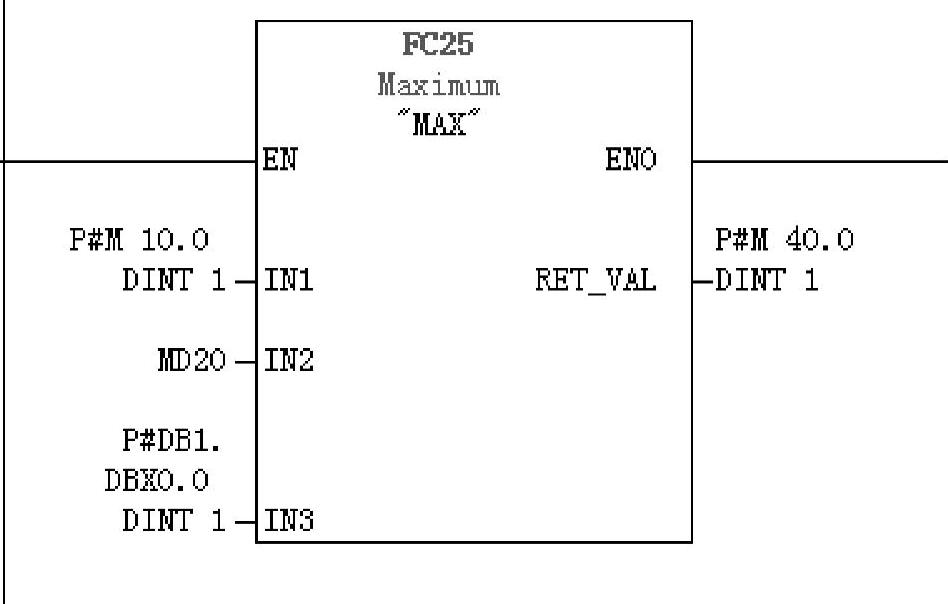

图4-21 STL转换为LAD
3.FC27 MIN
图4-22所示为功能FC27选择三个数值型变量值中的最小值。

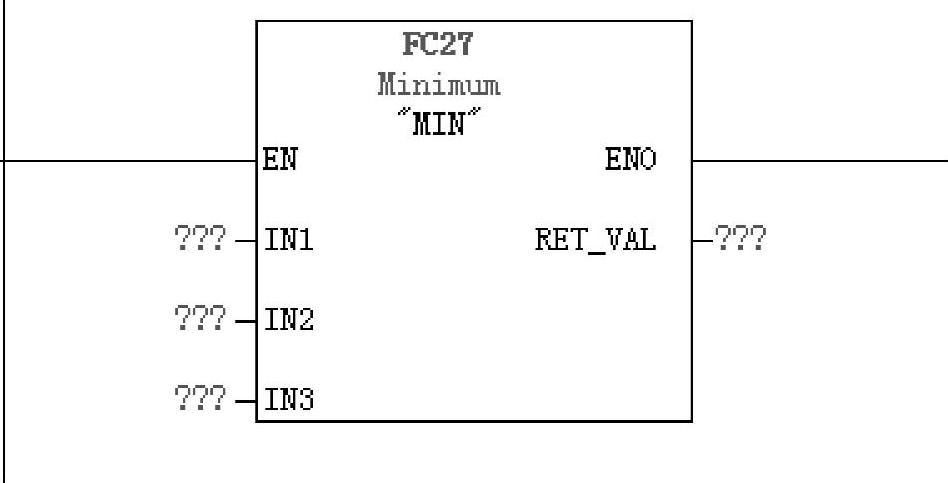

图4-22 调用FC27
【实例】采用STL语句调用FC27。
CALL ＂MIN＂
IN1 ：=P#M 10.0 DINT 1
IN2 ：=MD20
IN3 ：=P#DB1.DBX0.0 DINT 1
RET_VAL：=P#M 40.0 DINT 1
A BR
= M 0.0
如果转换为梯形图，则如图4-23所示。

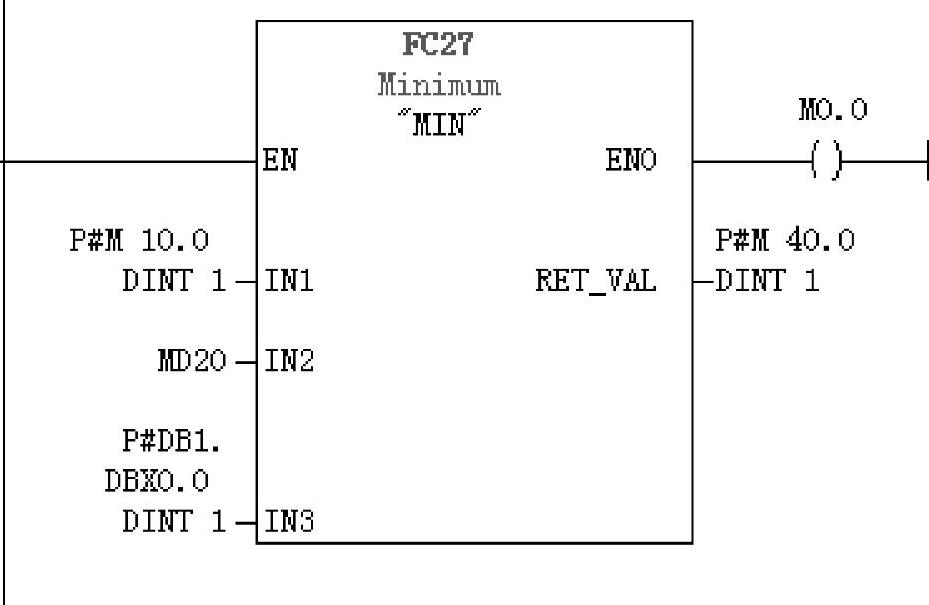

图4-23 STL转换为LAD
