DATE_AND_TIME数据类型与ARRAY、STRING和STRUCT一起都属于复杂数据类型类别。复杂数据类型的允许存储区域是数据块（D）区域和本地数据（L）区域。

因为DATE_AND_TIME是复杂数据类型，在语句中使用DATE_AND_TIME作为形式参数时只能以下列形式提供实际参数：

1）指定块的变量声明表中的特定于块的符号。

2）数据块的符号名称，例如“DB_sys_in-fo.System_Time”，由以下部分组成：

① 在符号表中为数据块号定义的名称（例如DB5的名称为“DB_sys_info”）；

② 在数据块中为DATE_AND_TIME元素定义的名称（例如DB5中含有的DATE_AND_TIME数据类型变量的名称为“System_Time”）。

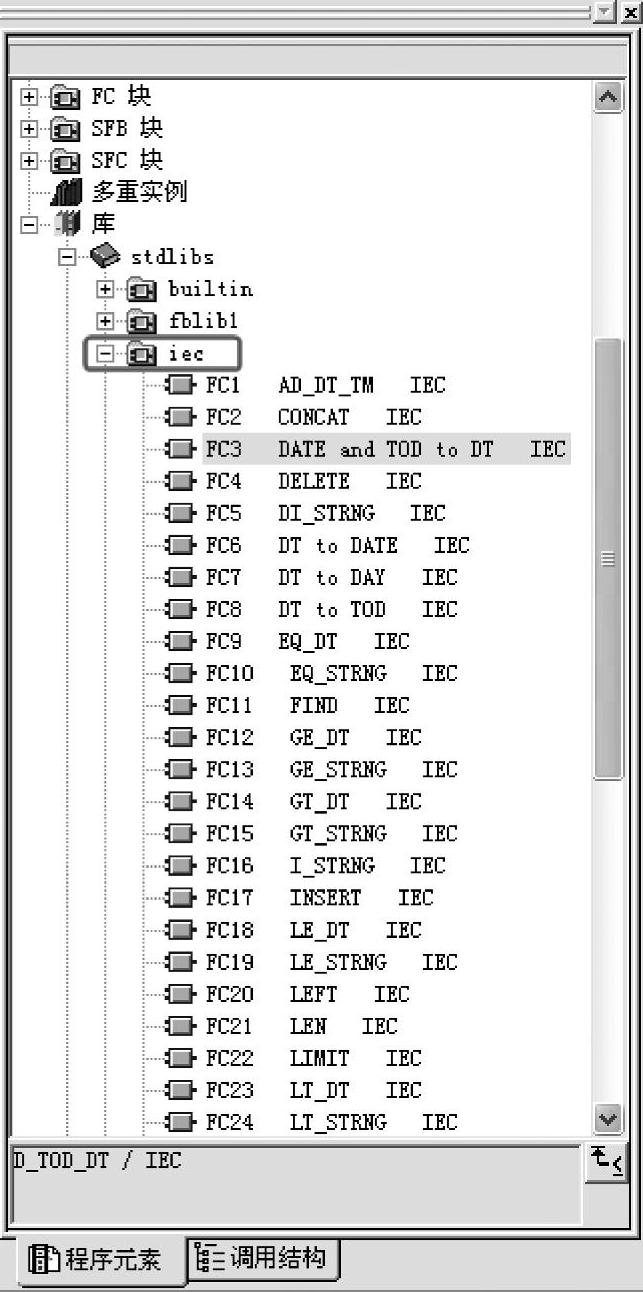

图4-16 从STEP 7库进行复制

不能将常数作为实际参数传送给复杂数据类型（包括DATE_AND_TIME）的形式参数。也不能将绝对地址作为实际参数传送给DATE_AND_TIME。

1.FC1 AD_DT_TM功能

图4-17所示的功能FC1向一个时间（格式DT）值加上一段时间（格式TIME），产生一个新的时间值（格式DT），其输入输出参数见表4-28。时间（参数T）必须在从DT#1990-01-01-00：00：00.000到DT#2089-12-31-23：59：59.999的范围内。此功能不运行输入检查。如果加法结果超出了有效范围，则将结果限制为相应值，并将状态字的二进制结果（BR）位设置为“0”。

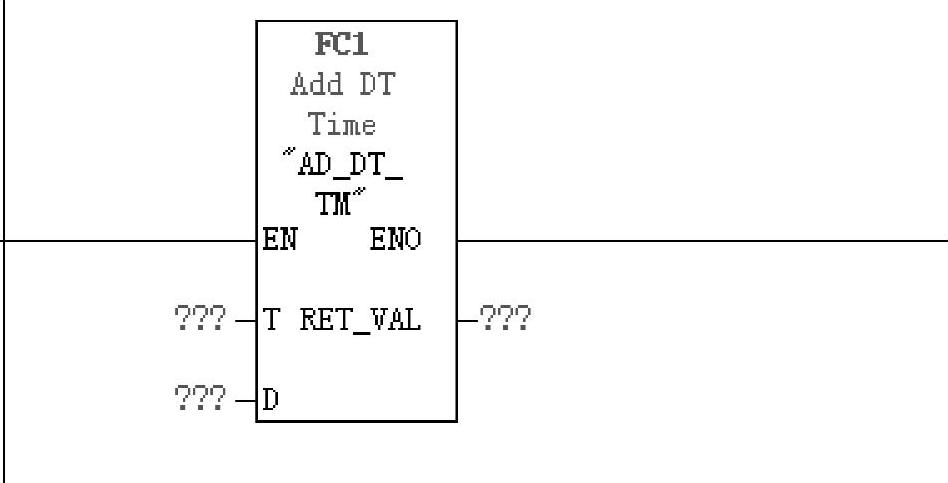

图4-17 FC1调用格式

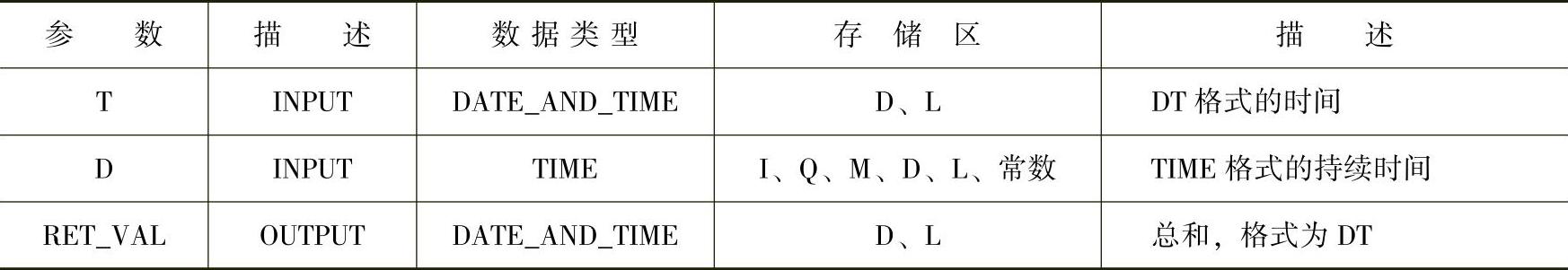

表4-28 FC1的输入输出参数

2.FC3 D_TOD_DT

功能FC3将数据格式DATE和TIME_OF_DAY（TOD）组合在一起，并将这些格式转换为数据类型格式DATE_AND_TIME（DT）。表4-29为FC3的输入输出参数，其中输入值IN1必须在限定值DATE#1990-01-01和DATE#2089-12-31之间。

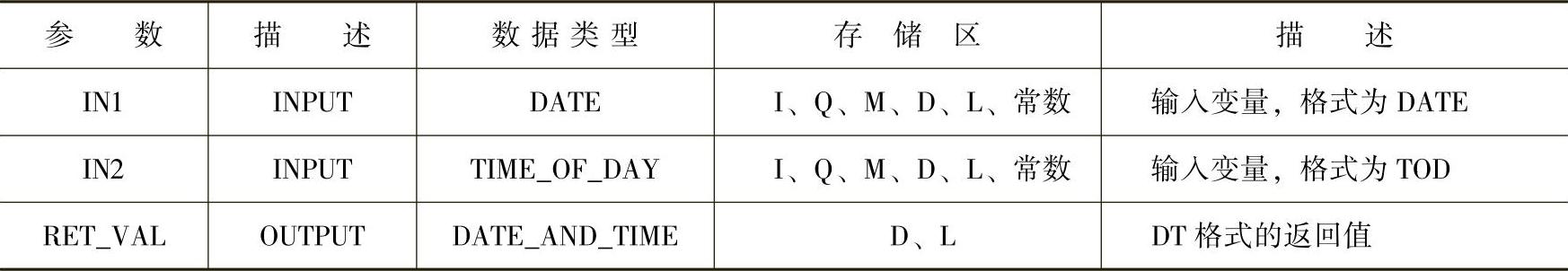

表4-29 FC3的输入输出参数

类似的有如下功能：

1）功能FC6从格式DATE_AND_TIME提取数据类型格式DATE。DATE值必须在限定值DATE#1990-1-1和DATE#2089-12-31之间。

2）功能FC7从格式DATE_AND_TIME提取周时。以数据类型格式INTEGER提供周时：1=星期日；2=星期一；3=星期二；4=星期三；5=星期四；6=星期五；7=星期六。

3）功能FC8从格式DATE_AND_TIME提取数据类型格式TIME_OF_DAY。

4）功能FC33将数据类型格式S5TIME转换为格式TIME。

5）功能FC34将两个时间值（格式DT）相减，结果为持续时间（格式TIME）。时间值必须位于从DT#1990-01-01-00：00：00.000到DT#2089-12-31-23：59：59.999的范围内。此功能不运行输入检查。如果第一个时间（参数DT1）大于（晚于）第二个（参数DT2），则结果为正；如果第一个时间小于（早于）第二个，则结果为负。

6）功能FC35从一个时间值中（格式DT）减去持续时间（格式TIME），结果产生一个新的时间值（格式DT）。时间（参数T）必须在DT#1990-01-01-00：00：00.000和DT#2089-12-31-23：59：59.999之间。

7）功能FC40将数据类型格式TIME转换为格式S5TIME。在转换中进行四舍五入。如果输入参数大于S5TIME格式的允许范围（大于TIME#02：46：30.000），则输出结果为S5TIME#999.3，并将状态字的二进制结果（BR）位设置为“0”。

3.比较DATE_AND_TIME变量

功能FC9比较两个DATE_AND_TIME数据类型格式变量的内容，检查它们是否相等，并将比较结果输出为返回值。表4-30所示为FC9的输入输出参数，其中参数DT1的时间与参数DT2的时间相等，则返回值的信号状态为“1”。此功能不报告任何错误。

表4-30 FC9的输入输出参数
