IEC定时器与计数器详解
【摘要】：定时器只在STARTUP和RUN模式下运行。表4-25 SFB3的输入输出参数图4-15 SFB3的时序图操作系统会在冷启动期间重置SFB3“TP”的实例。表4-26为SFB0的输入输出参数，其中CU输入出现上升沿将使计数器递增1。如果计数值达到上限32767，将不再递增。CU输入出现任何后续上升沿都将不再起作用。不管CU输入的当前值是什么，R输入信号级别为1时将把计数器重置为0。
1.使用SFB 3“TP”生成一个脉冲
SFB 3“TP”符合IEC 1131-3标准，它生成了长度为PT的脉冲。定时器只在STARTUP和RUN模式下运行。
表4-25所示为SFB3的输入输出参数。其中输入IN的信号上升沿启动脉冲。在时间PT内输出Q将保持置位状态，无论输入信号是否有变化（换言之，即使IN输入在时间PT用完前从0变回1）。ET输出提供输出Q处于置位状态的时间。ET输出的最大值是PT输入的值。输出ET在输入IN变为0时复位，但复位不会在时间PT用完前进行。

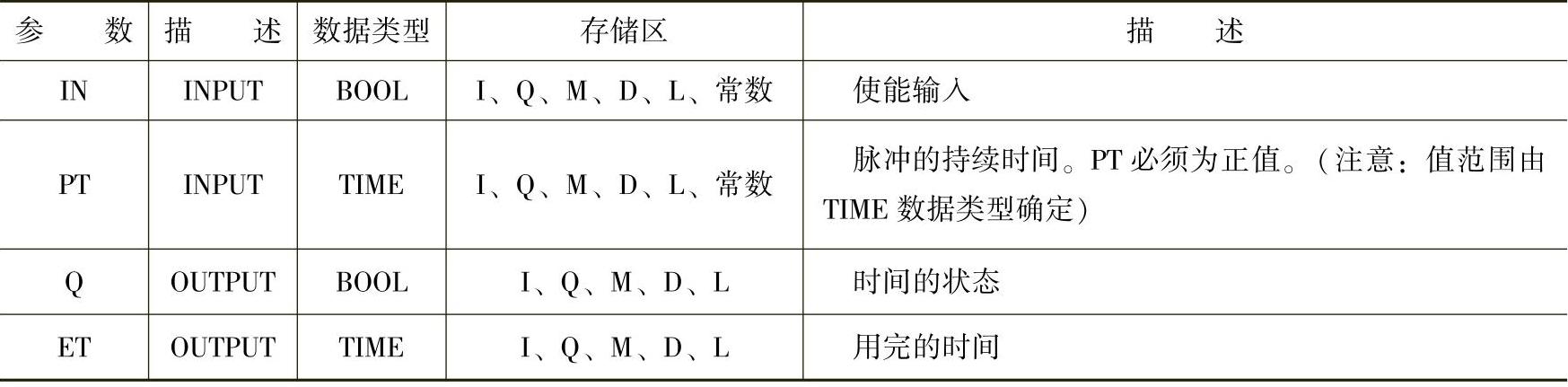

表4-25 SFB3的输入输出参数
图4-15 SFB3的时序图
操作系统会在冷启动期间重置SFB3“TP”的实例。如果希望在暖启动后初始化此SFB的实例，必须在OB100中使用PT=0ms调用SFB 3。如果此SFB的实例位于另一个块中，可以通过初始化更高级别的块，重置这个实例。图4-15所示为SFB3的时序图。
类似地，可以使用SFB 4“TON”生成一个接通延迟，使用SFB 5“TOF”生成断开延迟。
2.使用SFB 0“CTU”进行递增计数
SFB 0“CTU”符合IEC 1131-3标准，为递增计数。表4-26为SFB0的输入输出参数，其中CU输入出现上升沿将使计数器递增1（与上一SFB调用相比）。如果计数值达到上限32767，将不再递增。CU输入出现任何后续上升沿都将不再起作用。不管CU输入的当前值是什么，R输入信号级别为1时将把计数器重置为0。Q输出指示当前计数值是否大于或等于预设值PV。

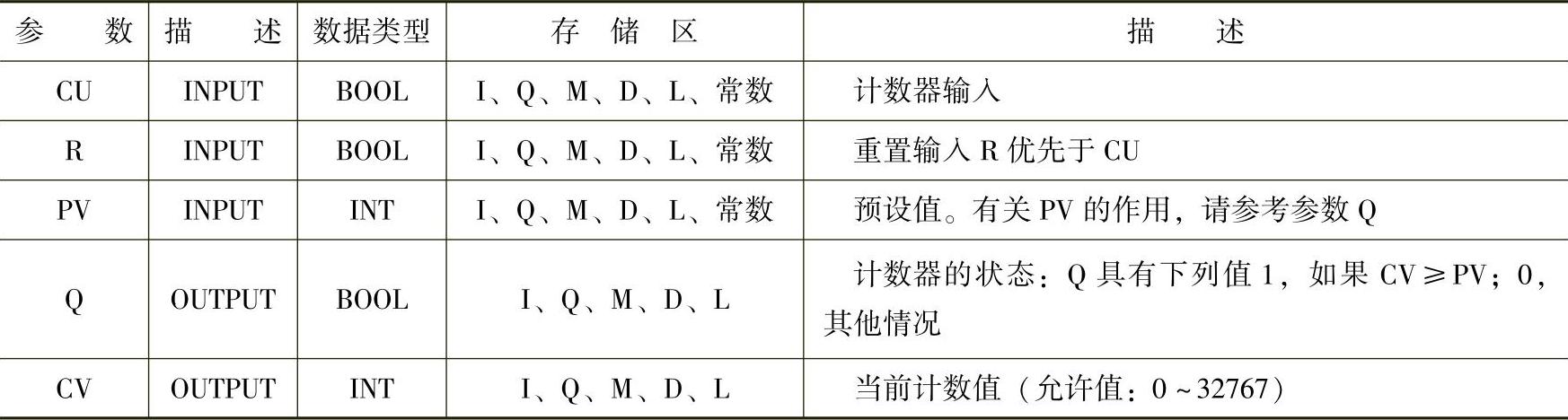

表4-26 SFB0的输入输出参数
类似的，可以使用SFB 1“CTD”进行递减计数，使用SFB 2“CTUD”递增/递减计数。
