硬件中断组织块：OB40～OB47
【摘要】：S7提供多达8个独立的硬件中断组织块OB。作为默认，所有硬件中断被OB40处理。而且用户可以运用STEP 7为每一个硬件中断OB选择优先级。在硬件中断OB执行之后，将发送通道确认。图4-12 新中断丢失2.硬件中断OB的局部数据表4-10为硬件中断OB的临时变量。变量名是OB40的默认名称。
S7提供多达8个独立的硬件中断组织块OB（OB40到OB47）。通过STEP 7进行参数赋值，可以为能够触发硬件中断的每一个信号模板指定以下参数：哪个通道在哪种条件下触发一个硬件中断；一个硬件中断OB被分配到单独的通道组。作为默认，所有硬件中断被OB40处理。
运用CP和FM模板，用户可以用它们自己的软件设置这些参数。而且用户可以运用STEP 7为每一个硬件中断OB选择优先级。
1.硬件中断组织块OB的运行
在硬件中断被模板触发之后，操作系统识别相应的槽和相应的硬件中断OB。如果这个OB比当前激活的OB优先级高，则启动该OB。在硬件中断OB执行之后，将发送通道确认。如果在处理硬件中断的同时，同一中断模板上有另一个硬件中断，这个新的中断的识别与确认过程如下：
1）如果事件发生在以前触发硬件中断的通道，旧的硬件中断触发程序正在执行，则新中断丢失。如图4-12所示。该例子是一个数字量输入模板的通道。触发信号是上升沿。硬件中断OB是OB40。
2）如果这个事件发生在同一模板的另一个通道，那么没有硬件中断能被触发。但是这个中断没有丢失，在确认当前激活硬件之后被触发。如果一个硬件中断触发并且它的OB正在由于另一个模板的硬件中断而激活着，则记录新的中断申请，在空闲后会执行该中断。
用户用SFC 39～42可以禁止、延时和再使能硬件中断，也可以用STEP 7中的SFC 55到57，为硬件中断模板分配参数。

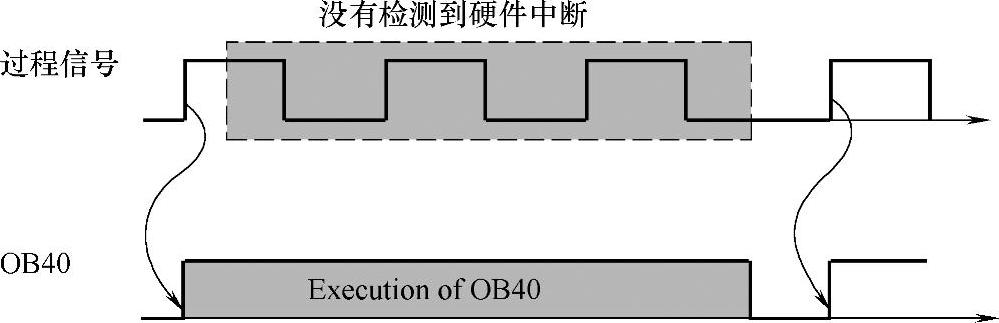

图4-12 新中断丢失
2.硬件中断OB的局部数据
表4-10为硬件中断OB的临时变量（TEMP）。变量名是OB40的默认名称。
表4-10 硬件中断OB的临时变量
