累加器指令详解：入栈和出栈执行前后的变化及浮点数运算实现
【摘要】：表3-13为累加器指令，也是在STL编程中应用最为广泛的一个指令之一，其中图3-20所示演示了入栈和出栈执行前后的变化。 用语句表程序实现浮点数运算/。
表3-13为累加器指令，也是在STL编程中应用最为广泛的一个指令之一，其中图3-20所示演示了入栈和出栈执行前后的变化。
【实例】 用语句表程序实现浮点数运算（DBD0+DBD4）/（DBD8-DBD12）。
L DBD0 //DBD0中的浮点数装入累加器1
L DBD4 //累加器1的内容装入累加器2，DBD4中的浮点数装入累加器1
+R //累加器1，2中的浮点数相加，结果保存在累加器1中
L DBD8 //累加器1的内容装入累加器2，DBD8中的浮点数装入累加器1
ENT //累加器3的内容装入累加器4，累加器2的中间结果装入累加器3
L DBD12 //累加器1的内容装入累加器2，DBD12中的浮点数装入累加器1
-R/ /累加器2的内容减去累加器1的内容，结果保存在累加器1中
LEAVE //累加器3的内容装入累加器2，累加器4的中间结果装入累加器3
/R //累加器2的（DBD0+DBD4）除以累加器1的（DBD8-DBD12）
T DBD16 //累加器1中的运算结果传送到DBD16
表3-13 累加器指令

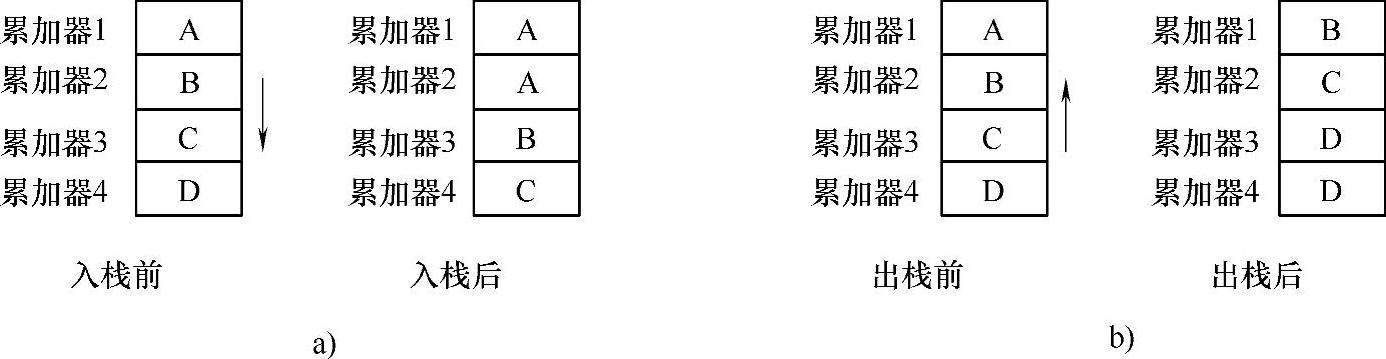

图3-20 入栈和出栈执行前后的变化
a）入栈指令执行前后 b）出栈指令执行前后
