S7-300插槽及模块寻址表2-8

2023-06-18 理论教育版权反馈

【摘要】：图2-42所示为一个安装在四个机架上的S7-300装配，以及带有各自模块的可选插槽。S7-400的模拟量模块起始地址从512开始，同类模块的地址按顺序连续排列，见表2-8。图2-42 S7-300的插槽及相应的模块起始地址表2-8 模块地址举例

1.模块的插槽特定寻址

如果组态数据尚未载入CPU中，使用插槽特定寻址，即每个插槽号被分配一个模块起始地址。根据模块的类型，它可以是数字量地址，也可以是模拟量地址。图2-42所示为一个安装在四个机架上的S7-300装配，以及带有各自模块的可选插槽。起始地址I/O模块的输入和输出地址从相同的模块起始地址开始。

（1）中央机架CR和扩展机架ER

S7-300 PLC由一个中央单元（CU）和一个或多个扩展模块组成。包含CPU的机架是中央单元（CU），配有模块并连接到CU的机架形成了系统的扩展模块（EM）。

（2）扩展模块（EM）的使用

如果对于用户的工程应用，CU如果已经用完了所有插槽，则可以使用EM。使用EM时，除额外的机架和接口模块（IM）之外，可能还需要更多的电源模块。使用接口模块时，必须确保与其他机架相兼容。

需要说明的是，在CPU 31xC系统上，不能将任何模块插入机架3插槽11中。该地址范围为集成I/O保留。

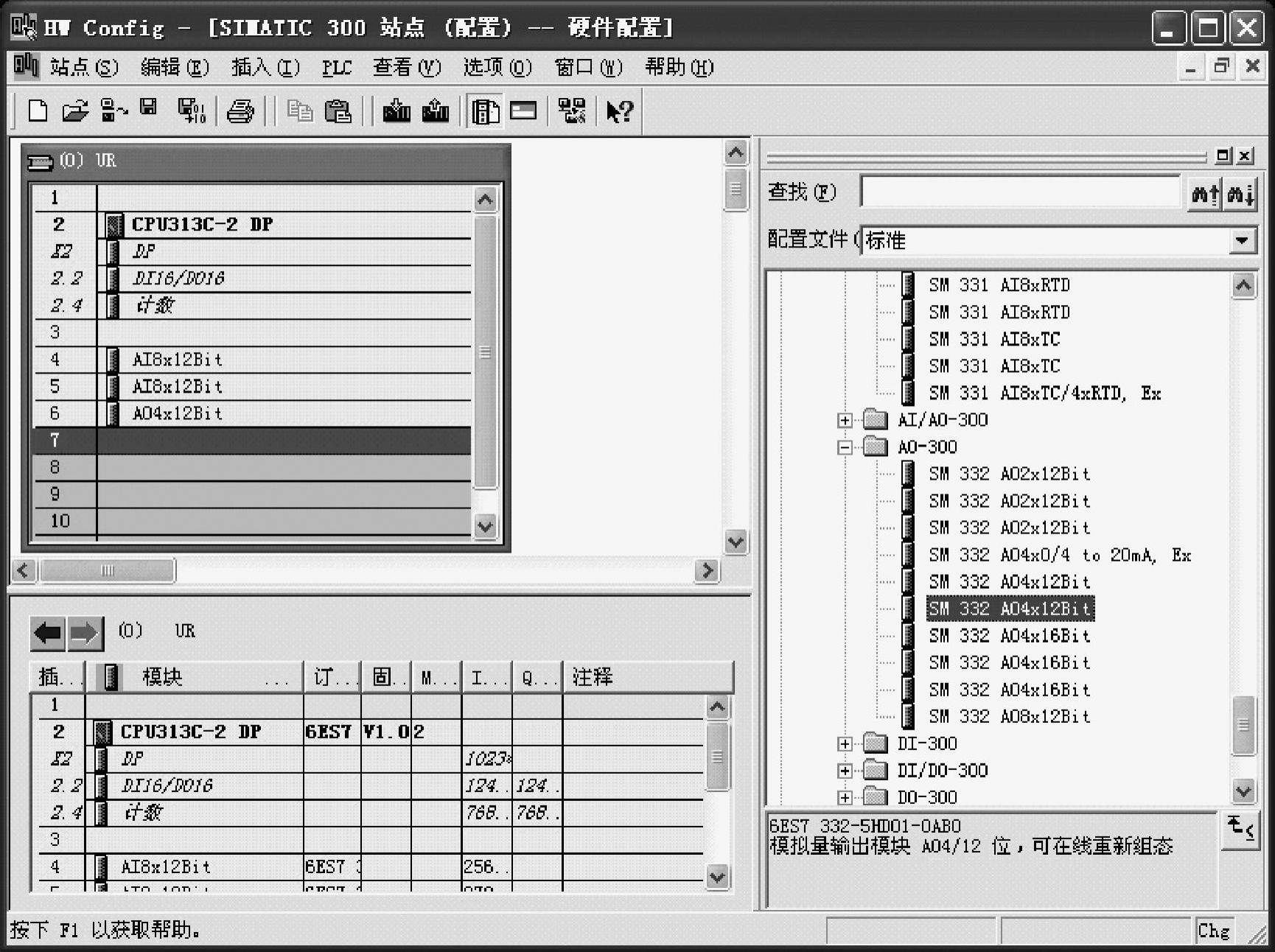

图2-41 插入SM模块二

2.模块的用户指定寻址

用户指定寻址的含义是可以将所选的一个地址分配给任何一个模块（SM/FM/CP）。地址将在STEP 7中进行分配。在STEP 7中，用户可指定形成模块的所有其他地址的基础的模块起始地址。

用户指定寻址的优点是优化可用地址空间，使模块之间不存在“地址间隙”；同时在标准的软件组态中，用户可以定义独立于相关S7-300/400组态的地址。

3.S7-400模块地址举例

S7-400的信号模块地址是在STEP 7中自动生成的。用户可以修改。S7-400的模拟量模块起始地址从512开始，同类模块的地址按顺序连续排列，见表2-8。

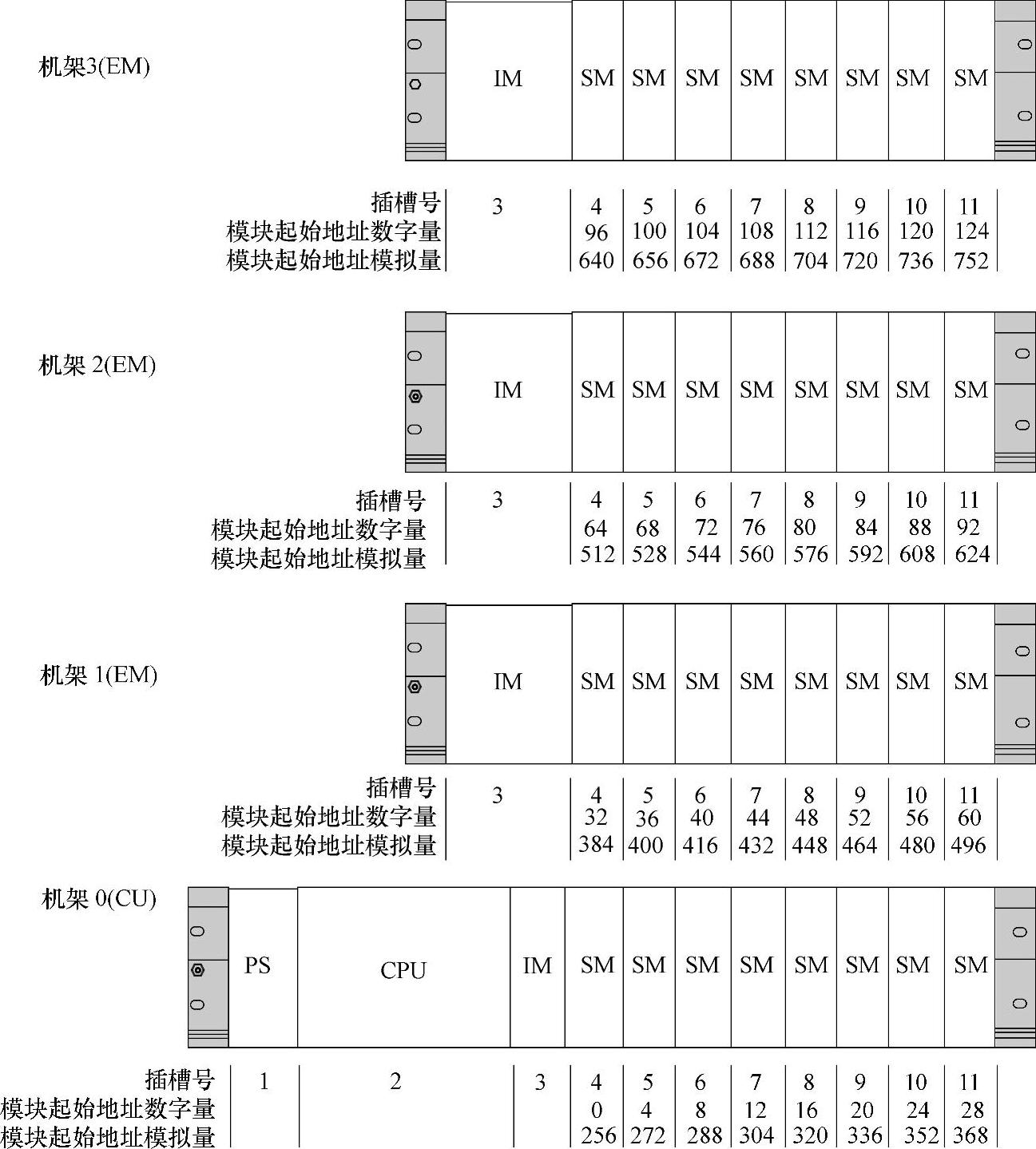

图2-42 S7-300的插槽及相应的模块起始地址

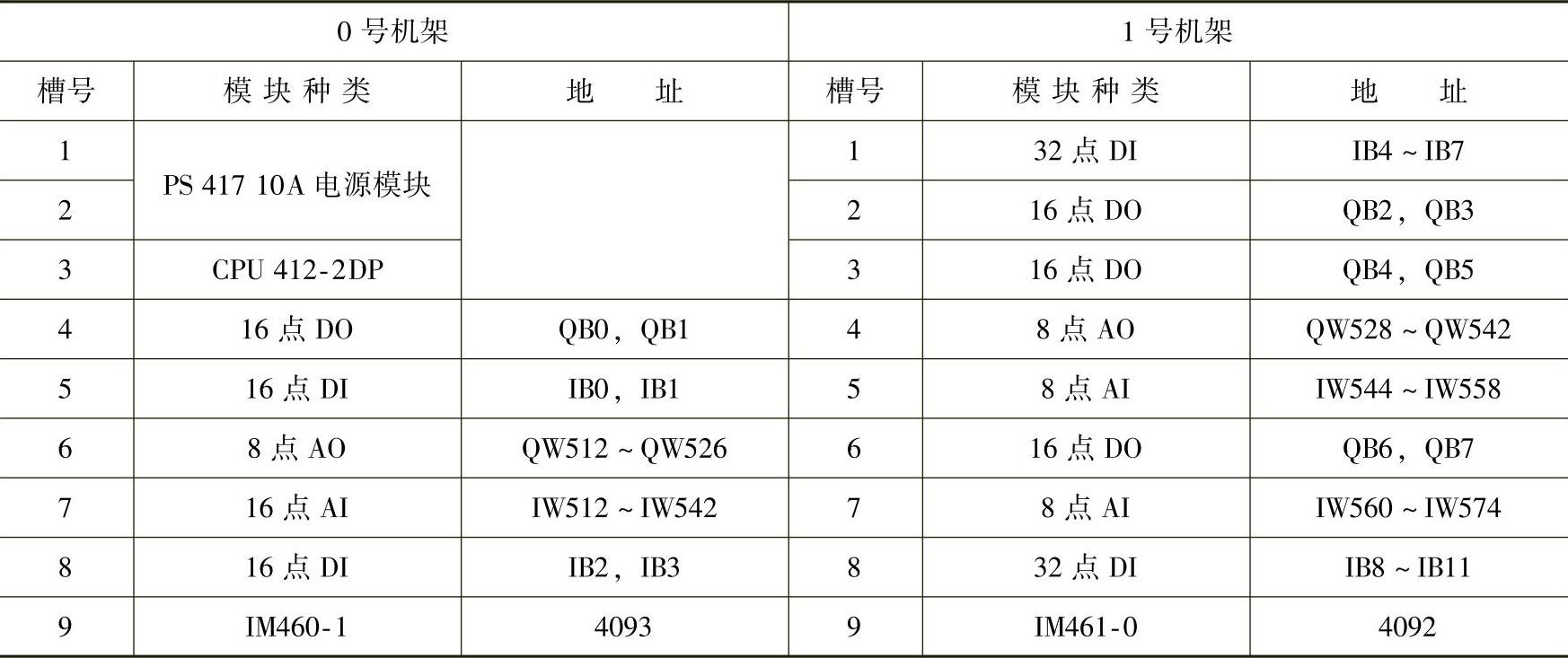

表2-8 模块地址举例
