STEP7硬件配置介绍

2023-06-18 理论教育版权反馈

【摘要】：在组态表中，STEP 7自动给每个模块分配一个地址。在可编程序控制器启动时，CPU将比较STEP 7中创建的预置组态与设备的实际组态，从而可立即识别出它们之间的任何差异，并进行。可方便地对模块进行替换，因为在启动期间，自动将使用STEP 7所设置的参数下载给新的模块。

1.组态

组态是制作自动化项目不可缺少的一个环节，它是在STEP 7软件窗口中对机架、模块、分布式I/O（DP）机架以及接口子模块等进行排列。使用组态表表示机架，就像实际的机架一样，可在其中插入特定数目的模块。

在组态表中，STEP 7自动给每个模块分配一个地址。如果站中的CPU可自由寻址（意思是可为模块的每个通道自由分配一个地址，而与其插槽无关），就可随意改变站中模块的地址。

在实际操作中，可将组态任意多次复制给其他STEP 7项目，并进行必要的修改，然后将其下载到一个或多个现有的设备中去。在可编程序控制器启动时，CPU将比较STEP 7中创建的预置组态与设备的实际组态，从而可立即识别出它们之间的任何差异，并进行。

2.分配参数

分配参数即为本地组态中和网络中的可编程模块设置属性。例如，CPU是一个可编程模块。其监视狗时间是可设置的一个参数。对主站系统（PROFIBUS）的总线参数、主站与从站参数等进行设置或对组件之间的数据交换进行设置。

参数将下载给CPU并由CPU在启动期间传送给各自的模块。可方便地对模块进行替换，因为在启动期间，自动将使用STEP 7所设置的参数下载给新的模块。

3.硬件组态

S7系列PLC和模块的属性均可预先设置为默认值，这样，在许多情况下，都不需要对其进行组态。而在下列情况下，组态是必需的：

1）如果希望改变模块的默认参数（例如启用模块的硬件中断）；

2）如果希望组态通信连接；

3）对于具有分布式I/O的站（PROFIBUS DP或PROFINET IO）；

4）对于具有多个CPU（多值计算）或扩展机架的S7-400站；

5）对于容错（H）型可编程控制系统。

4.S7-300硬件组态实例

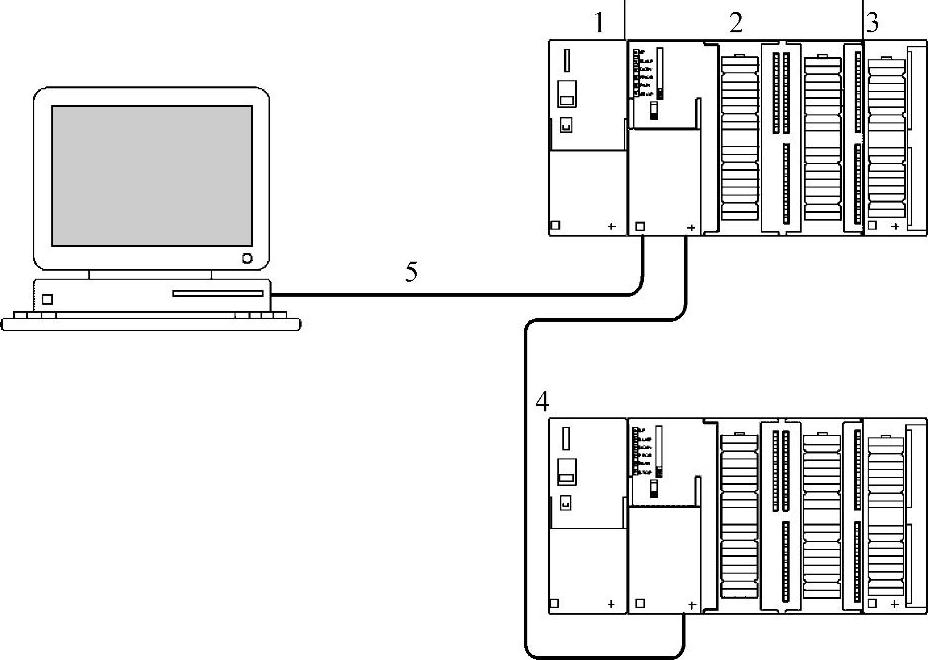

图2-33所示为S7-300典型的硬件示意图。使用编程设备（PG）对S7-300 PLC编程，并使用PG电缆将PG和CPU互连在一起。如要对带有PROFINET接口的CPU进行调试或编程，还要使用以太网电缆将PG和CPU的PROFINET连接器互连在一起。多个S7-300 CPU通过PROFIBUS电缆彼此之间通信及与其他SIMATIC S7 PLC通信。

图2-33 S7-300典型的硬件示意图

1—电源（PS）模块 2—CPU（图中的实例显示了一个带有集成I/O的CPU31xC） 3—信号模块（SM） 4—PROFIBUS总线电缆5—连接编程设备（PG）的电缆

图2-34所示为S7-300典型的硬件组态示意。

以下是具体的硬件组态步骤：

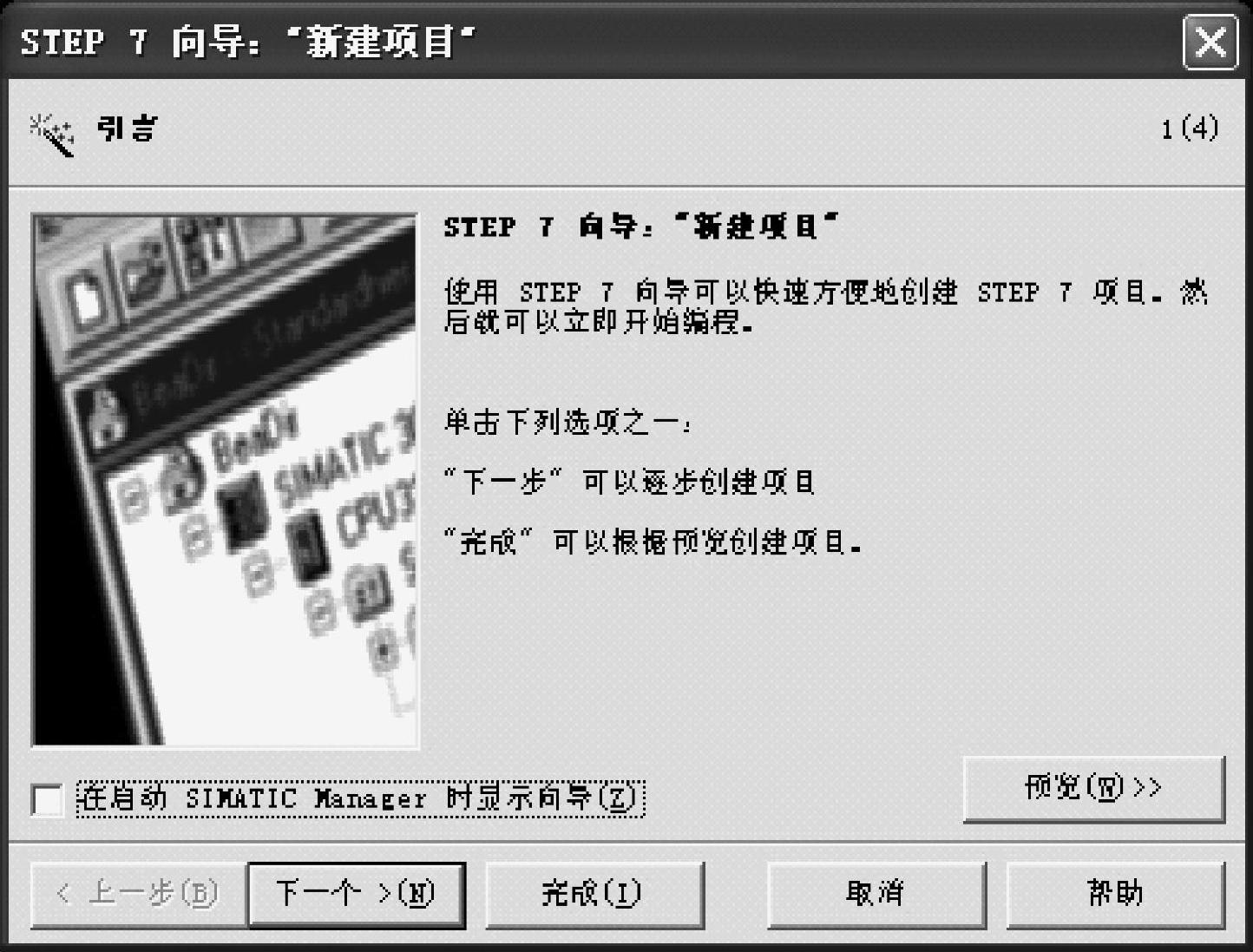

1）用鼠标左键双击Windows桌面上的SIMATIC管理器图标，打开STEP 7软件，默认自动启动向导，如图2-35所示。如果向导没有启动，可以选择菜单“文件”下的“新建项目向导”。单击“预览”，可以看到将要建立的项目结构的视图。

2）用鼠标左键单击“下一个”按钮，进入选择CPU的界面，如图2-36所示，在此可以选择跟用户硬件相对应的CPU类型。在本案例中，选择CPU313-2 DP，MPI地址默认为2，当然MPI地址也可以更改为“2”以上的其他值，注意该值只是为了使CPU与编程设备PC之间进行通信，因此必须设置地址。

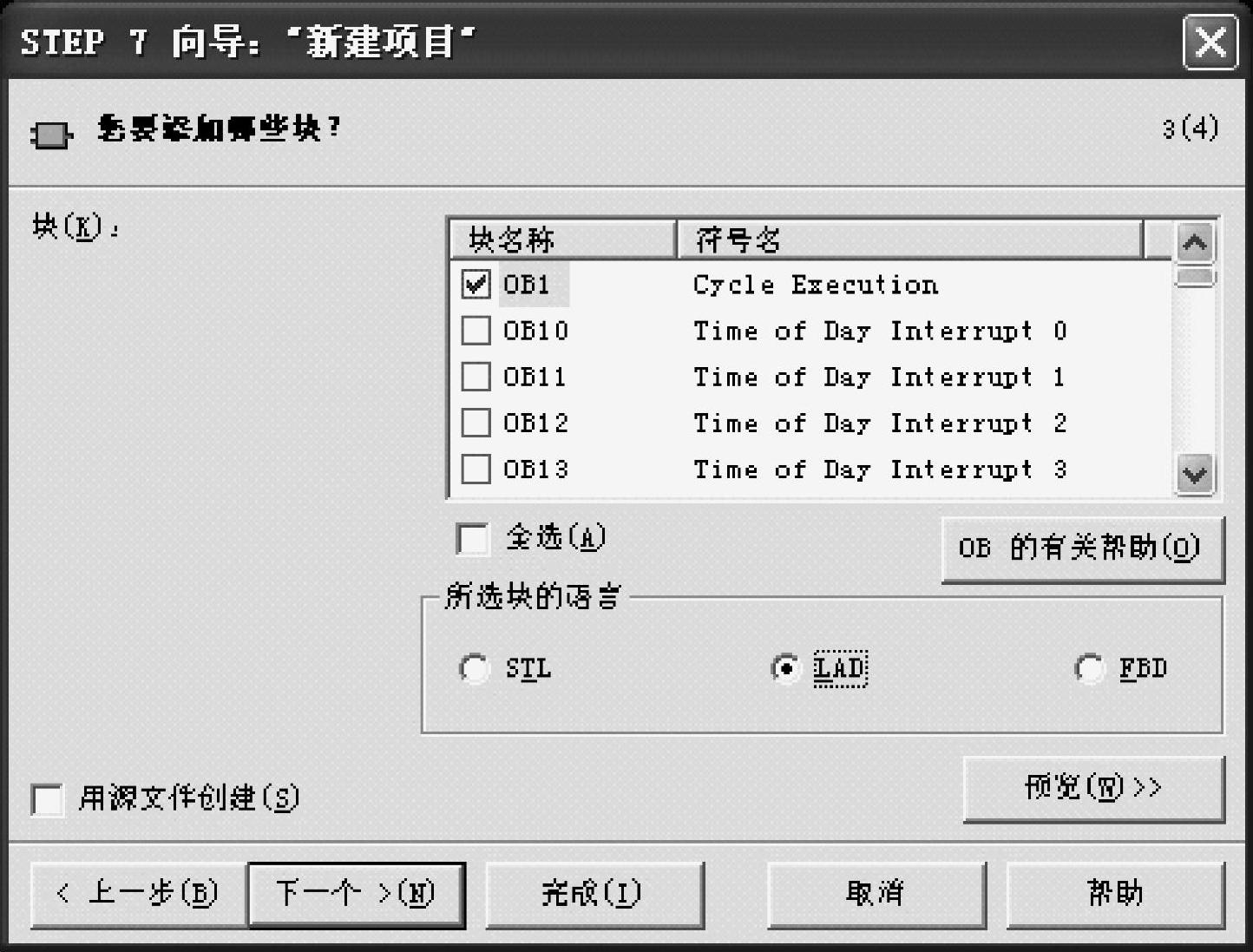

3）用鼠标左键单击“下一个”按钮，进入用户程序选择界面，如图2-37所示。用户程序必须选择OB1，可以选择指令表STL、梯形图LAD或功能块图FBD任何一种合适的编程语言。

图2-34 S7-300典型硬件组态示意

图2-35 STEP 7向导

图2-36 选择CPU类型

图2-37 用户程序选择

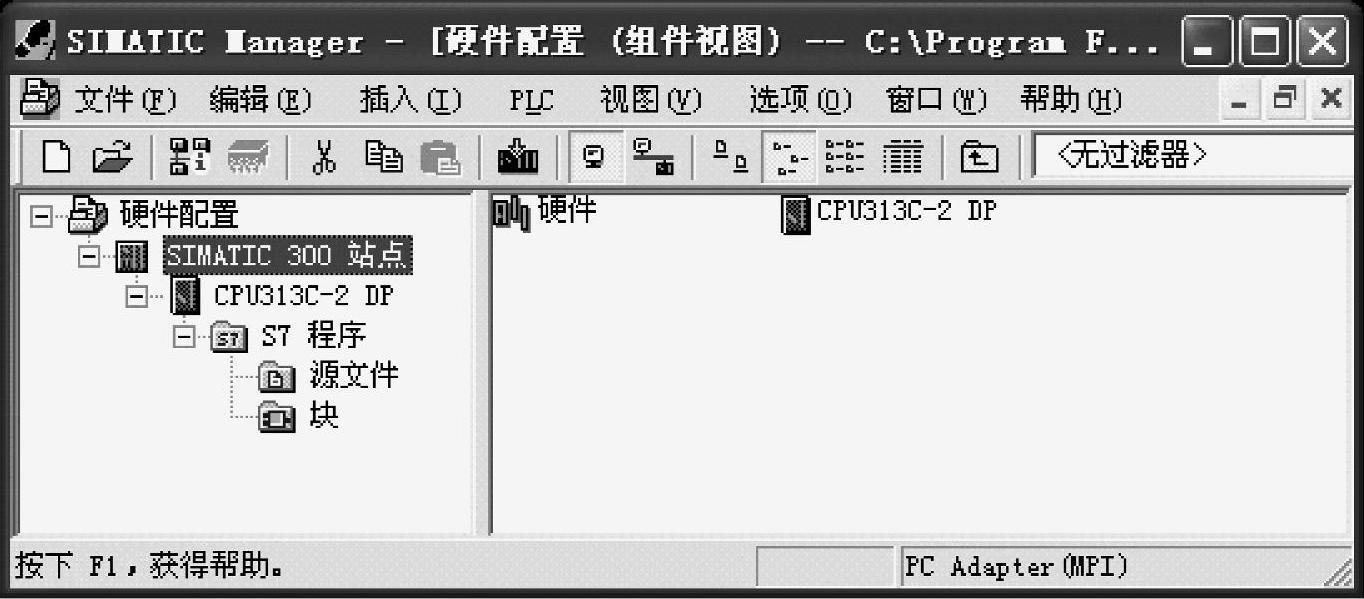

4）用鼠标左键单击“下一个”按钮，进入项目名称命名界面，如图2-38所示。在项目名称中可以输入用户想要设置的名称，在此输入“硬件配置1”，最后单击“完成”按钮，系统将按照刚才的设置生成项目，如图2-39所示。

图2-38 项目名称命名

图2-39 自动生成项目

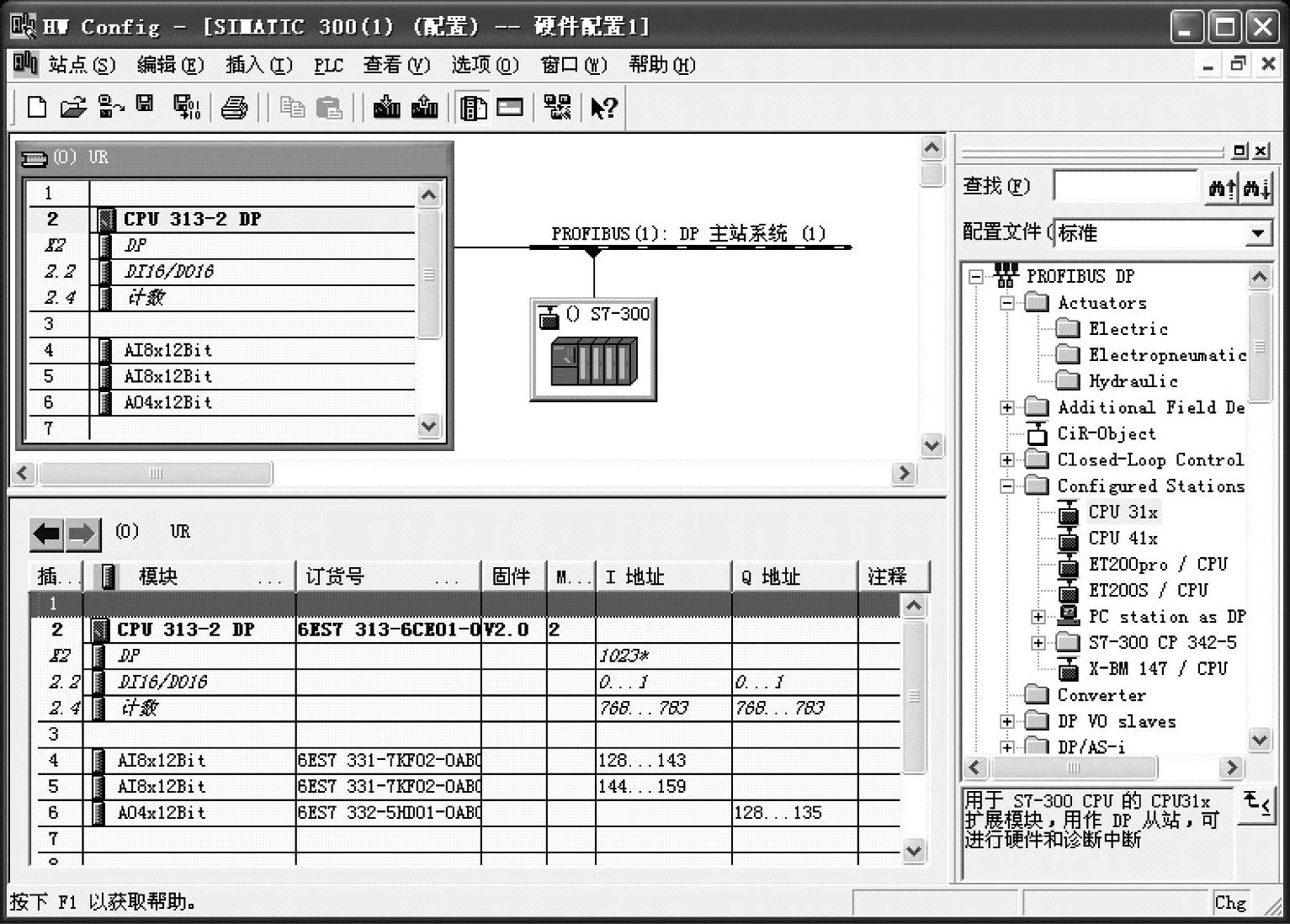

5）在图2-39中，用鼠标左键双击“硬件”，弹出配置的画面，如图2-40所示。其中机架（UR）已经自动配置，如果没有没有机架，可以依次选择硬件目录中的“SIMATIC300”→“RACK-300”双击，并将其“拖”至机架位置区，默认的机架为（0）UR。

在机架UR的第一格中，放入的是电源PS，也可以不选择；本案例选择的CPU313C-2DP放在第2格，包含了内置DP口、DI16/DO16和计数模块；第3格为了扩展机架而设计的，如不扩展机架，置空即可。从第4格开始即为SM模块，如本案例中的AI和AO等，单击“SM-300”将会出现模拟量模块、数字量模块和其他信号模块，根据型号将其放入到适当的槽号中，如果选中某个模块，并且这个模块和相应的槽号对应，也就是说可以插入这个槽号，那么这个槽号将显示“绿色”，下面与机架相对应的信息表也会显示为“绿色”，如图2-41所示。

图2-40 插入SM模块一

6）操作完毕之后，可以通过菜单命令进行保存和编译，同时会在管理画面的“块”文件夹中出现的符号。

7）至于PROFIBUS主站与从站的设置可以参考本书相关章节。
