深入探析S7-400PLC的硬件组成
【摘要】：配置SIMATIC S7-400 PLC有多种形式的机架，如图1-23所示。表1-4 常见S7-400 CPU的技术指标对比图1-22 安装有模块的S7-400 PLC机架图1-23 S7-400 PLC机架1）UR1和UR2机架：用于中央控制器和扩展单元。
1.机架
机架构成SIMATIC S7-400 PLC的机械框架，它主要为模板提供电源，并通过背板总线将各个模板连接在一起。机架设计为壁挂式，可以安装在框架内或安装在机柜内。图1-22所示为安装有模块的机架，其中PS为电源模块、CPU为处理器模块、SM为信号模块（如输入输出模块等）。
配置SIMATIC S7-400 PLC有多种形式的机架，如图1-23所示。

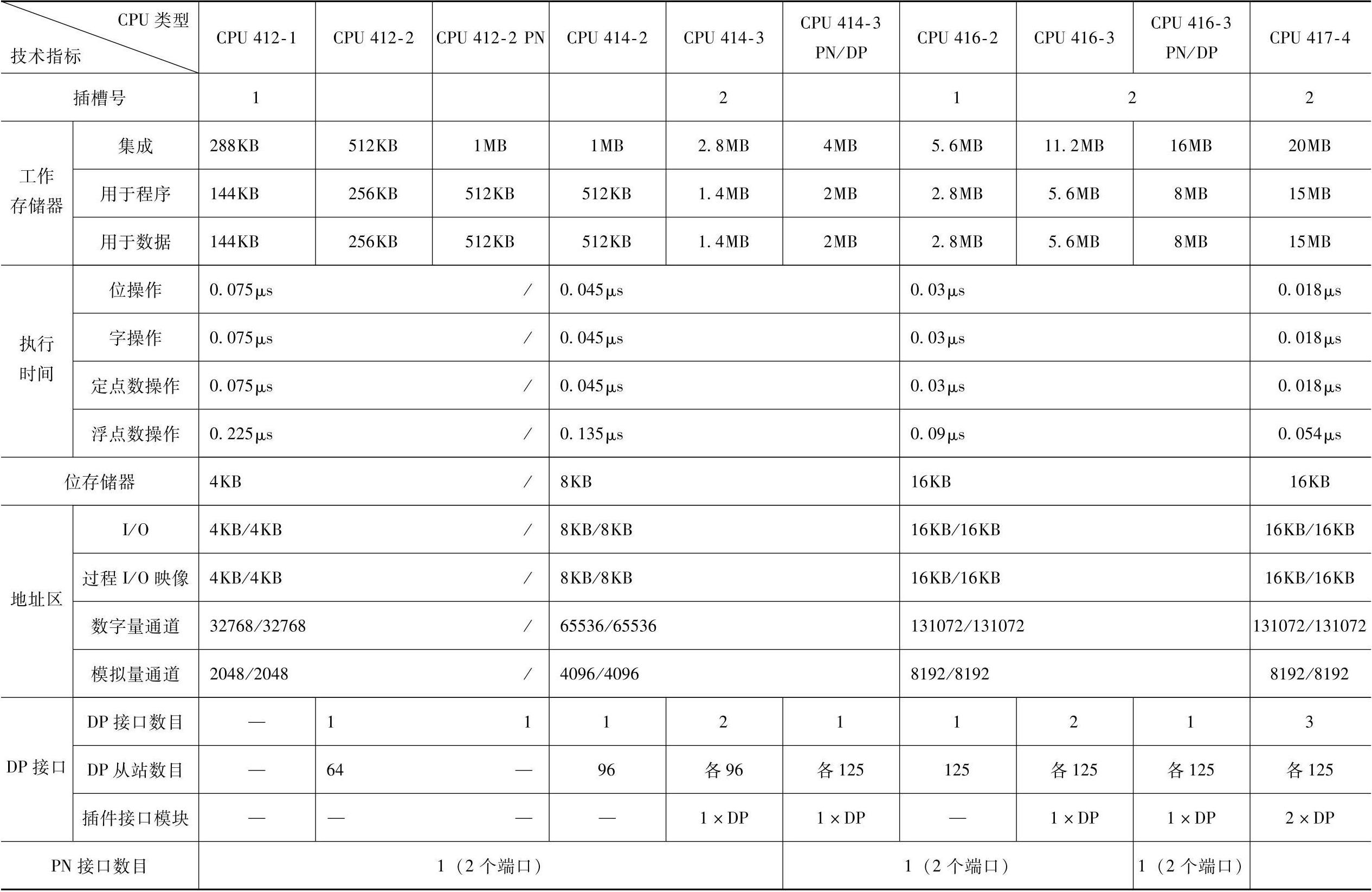

表1-4 常见S7-400 CPU的技术指标对比

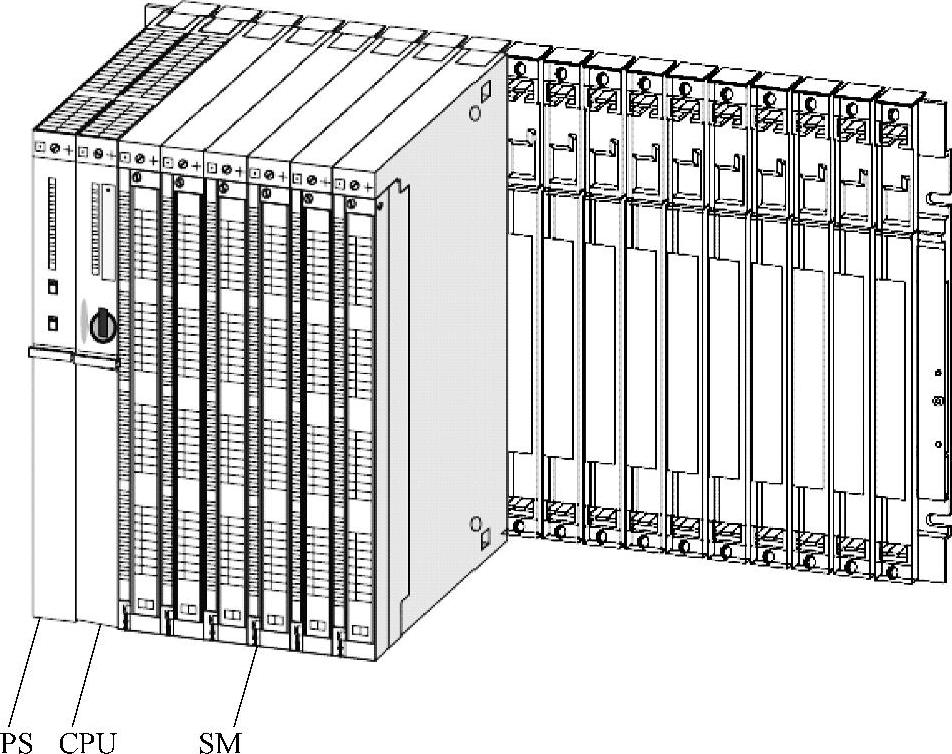

图1-22 安装有模块的S7-400 PLC机架

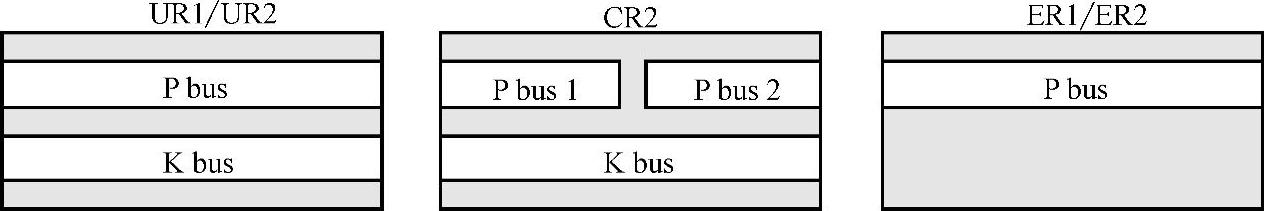

图1-23 S7-400 PLC机架
1）UR1和UR2机架：用于中央控制器和扩展单元。
2）CR2机架：用于有分隔的中央控制器（2个CPU在单一机架内彼此独立地并行运行）。
3）ER1和ER2机架：用于有信号模板的扩展单元。
4）UR2-H机架：用于S7-400H。
2.西门子S7-400 PLC电源
常见的有PS 405、PS 407电源等，用于对S7-400 PLC的供电，即将用于将AC或DC进线电压转换为背板总线所需的DC 5V和DC 24V，进线电压可以是85～264V的交流电源或者19.2到300V的直流电源。一般情况下每个机架均需要电源模板，除了包含有电源传输的接口。必须注意的是传感器和执行器用的负载电压应单独提供。
3.西门子S7-400 PLC总线
S7-400 PLC的背板总线是并行I/O总线，又称为P总线，用于CPU与输入输出模块、功能模块等进行高速数据交换，它集成在所有机架上（除了ER1和ER2扩展机架上）。
