PLC硬件组成详解
【摘要】：从图1-2中可以看出，PLC内部主要部件有：图1-2 PLC硬件系统的简化框图1.CPUCPU是PLC的核心组成部分，与通用微机的CPU一样，它在PLC系统中的作用类似于人体的神经中枢，图1-3所示为CPU模块功能示意。通常PLC产品资料中所指的存储器形式或存储方式及容量，是对用户程序存储器而言。根据不同档次的PLC产品选配相应的编程器。
PLC的构成框图和计算机是一样的，都由中央处理器（CPU）、存储器和输入/输出接口等构成。因此，从硬件结构来说，PLC实际上就是计算机，图1-2所示为其硬件系统的简化框图。
从图1-2中可以看出，PLC内部主要部件有：

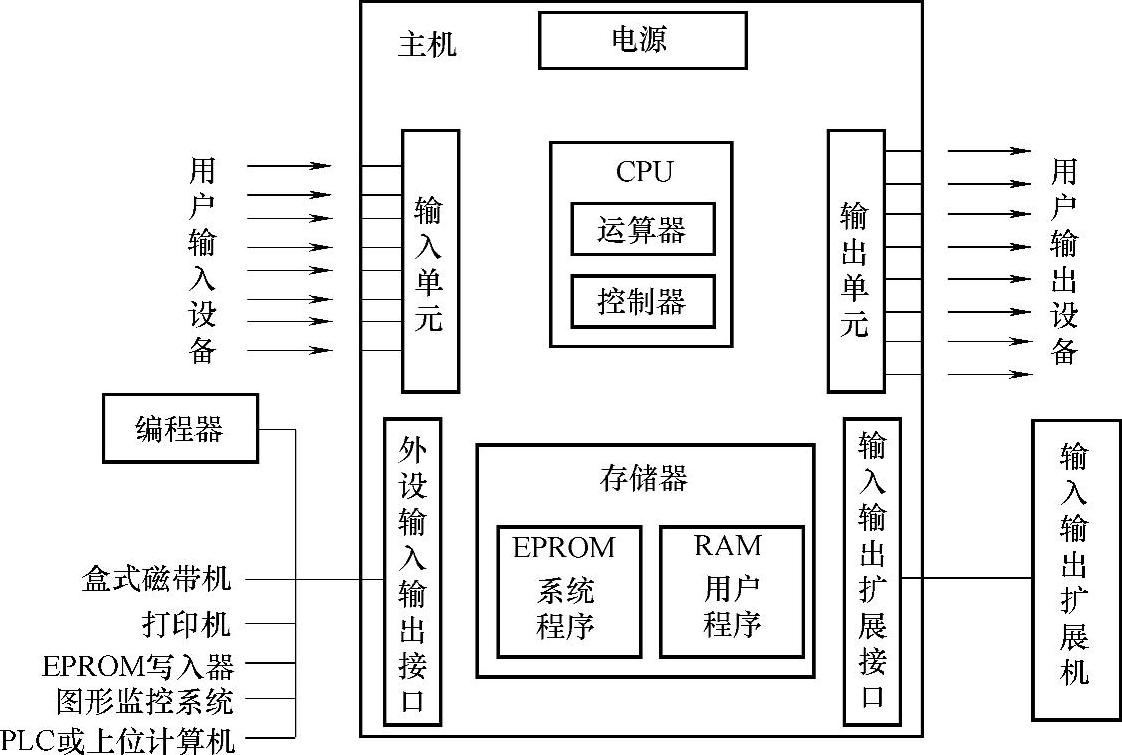

图1-2 PLC硬件系统的简化框图
1.CPU
CPU（Central Processing Unit，中央处理器）是PLC的核心组成部分，与通用微机的CPU一样，它在PLC系统中的作用类似于人体的神经中枢，图1-3所示为CPU模块功能示意。
CPU的功能：
1）按PLC中系统程序赋予的功能，接收并存储从编程器输入的用户程序和数据；
2）用扫描方式接收现场输入装置的状态式数据，并存入映象寄存器或数据寄存器中；
3）诊断电源、PLC内部电路的工作状态和编程过程中的语法错误；
4）在PLC进入运行状态后，从存储器中逐条读取用户程序，经过命令解释后按指令规定的任务，产生相应的信号，去启动或关闭相关控制电路，分时分渠道地去执行数据的存取、传送、组合、比较和变换等操作，完成用户程序中规定的逻辑式算术运算等任务。根据运算结果，更新有关标志位的状态和输出映象寄存器的内容，再由输出映象寄存器的位状态式数据寄存器的有关内容，实现输出控制、制表、打印式数据通信等。

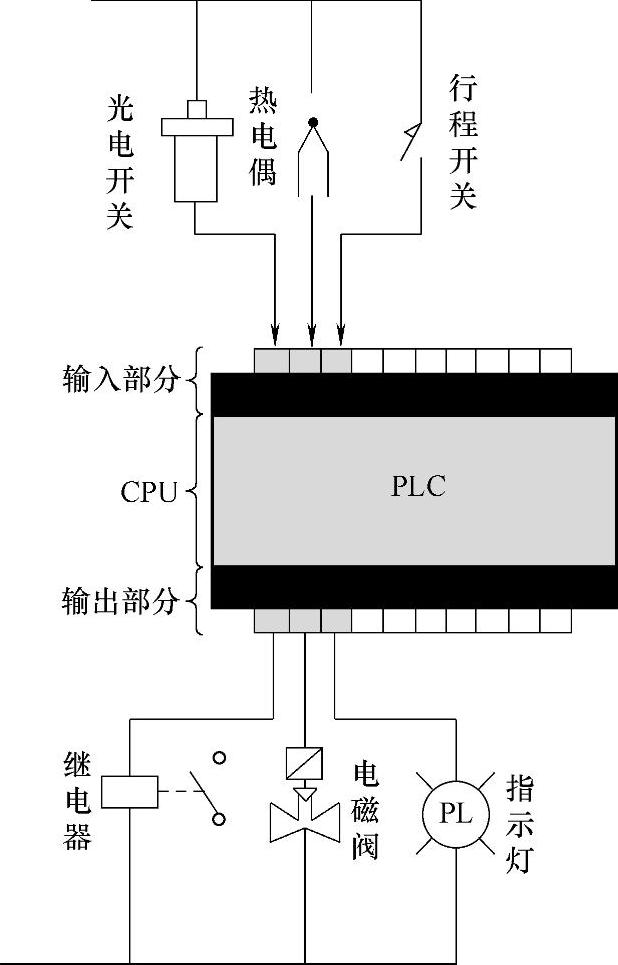

图1-3 CPU模块功能示意
PLC常用的CPU主要采用通用微处理器、单片机或双极型位片式微处理器。通用的微处理器常用的是8位机、16位机，甚至32位机，如Z80A、8085、80x86、6502、M6800、M6809、M68000等。单片机常用的有8039、8049、8031、8051等。双极型位片式微处理器常用的有AMD2900、AMD2903等。
2.系统程序存储器
系统程序存储器用于存放系统工作程序（监控程序）、模块化应用功能子程序、命令解释功能子程序的调用管理程序，以及对应定义（I/O、内部继电器、计时器、计数器、移位寄存器等存储系统）参数等功能。
3.用户存储器
用户存储器用于存放用户程序即存放通过编程器输入的用户程序。PLC的用户存储器通常以字（16位/字）为单位来表示存储容量。通常PLC产品资料中所指的存储器形式或存储方式及容量，是对用户程序存储器而言。
常用的用户存储方式及容量形式或存储方式有CM0S RAM（采用互补金属氧化物半导体工艺的随机存取存储器）、EPR0M（可擦除可编程只读存储器）、EEPR0M（电可擦除可编程只读存储器）、Flash EPR0M（闪存型可擦除可编程只读存储器）等。
CMOS RAM存储器是一种中高密度、低功能、价格便宜的半导体存储器，可用锂电池作为备用电源。一旦交流电源停电，用锂电池来维持供电，可保存RAM内停电前的数据。锂电池寿命一般为1～5年左右。
EPR0M存储器是一种常的只读存储器，存入时加高电平，擦除时用紫外线照射。PLC通过写入器可将RAM区的用户程序固化到R0M盒中的EPR0M中去。在PLC机中插入R0M盒，PLC则执行R0M盒中用户程序；反之，不插上R0M盒，PLC则执行RAM区用户程序。
EEPR0M存储器是一种可用电改写的只读存储器。
4.输入输出组件（I/O模块）
I/O模块是CPU与现场I/O装置或其他外部设备之间的连接部件。PLC提供了各种操作电平与驱动能力的I/O模块和各种用途的I/O组件供用户选用。如输入/输出电平转换、电气隔离、串/并行转换数据、误码校验、A-D或D-A转换以及其他功能模块等。I/O模块将外界输入信号变成CPU能接受的信号，或将CPU的输出信号变成需要的控制信号去驱动控制对象（包括开关量和模拟量），以确保整个系统正常工作。
图1-4 I/O模块功能示意
PLC输入的开关量信号接在IN端和0V端之间，PLC内部提供24V电源，输入信号通过光电隔离，通过R/C滤波进入CPU控制板，CPU发出输出信号至输出端。
图1-4所示为I/O模块功能示意。
5.编程器
编程器用于用户程序的编制、编辑、调试检查和监视等。还可以通过其键盘去调用和显示PLC的一些内部状态和系统参数。它通过通信端口与CPU联系，完成人机对话连接。编程器上有供编程用的各种功能键和显示灯以及编程、监控转换开关。编程器的键盘采用梯形图语言键符式命令语言助记符，也可以采用软件指定的功能键符，通过屏幕对话方式进行编程。
编程器分为简易型和智能型两类。前者只能连机编程，而后者既可连机编程又可脱机编程。同时前者输入梯形图的语言键符，后者可以直接输入梯形图。根据不同档次的PLC产品选配相应的编程器。
在PLC发展初期，很多PLC厂家都研制了各种类型的编程器，但随着PLC与PC的融合程序越来越高，专用编程器已经逐渐退出历史舞台，转而代之的是各种通用PC，通过预装PLC编程软件来作为编程器来使用。
6.外部设备
一般PLC可配有打印机、EPROM写入器、带有高分辨率屏幕的彩色图形监控系统等外部设备。
7.电源
通常情况下，根据PLC的设计特点，PLC对电源并无特别要求，可使用一般工业电源。但是在大中型PLC中，如果电源模块占据PLC机架槽位的，必须购买PLC专用电源。
