【摘要】：为确保传感器的功能性，最有效的方法之一是采用冷气动力喷涂制备纯铜涂层，涂层必须满足以下要求：1）涂层具有精确正弦轮廓，环绕传感器的圆周上。2）涂层厚度满足相应的尺寸精度。图6-32、图6-33所示分别为CPU散热器表面和发动机歧管散热冷气动力喷涂铜涂层。

1.传感器导电涂层

用于收集零件旋转信息的一种涡电流传感器，在很多领域都有应用，如汽车行业。该传感器的必要条件是工作表面获得一种导电涂层，该涂层的轮廓呈正弦曲线环绕零件整个圆周，如图6-29所示。为确保传感器的功能性，最有效的方法之一是采用冷气动力喷涂制备纯铜涂层，涂层必须满足以下要求：

1）涂层具有精确正弦轮廓，环绕传感器的圆周上。

2）涂层厚度满足相应的尺寸精度。

3）涂层制备工艺稳定性好，重现性高，可满足大批量生产的需求。

电磁炉是采用磁场感应涡流加热原理，利用电流通过线圈产生磁场，当磁场内之磁力线通过导磁锅底部时，即会产生无数小涡流，使锅体本身自行高速发热，然后再加热于锅内食物。而当电磁炉采用非导磁铝质材料制造时，则需要在炉底部分喷涂一层铁磁性涂层，图6-30所示为铝质电磁炉底部冷气动力喷涂铁素体铬钢电磁感应涂层。

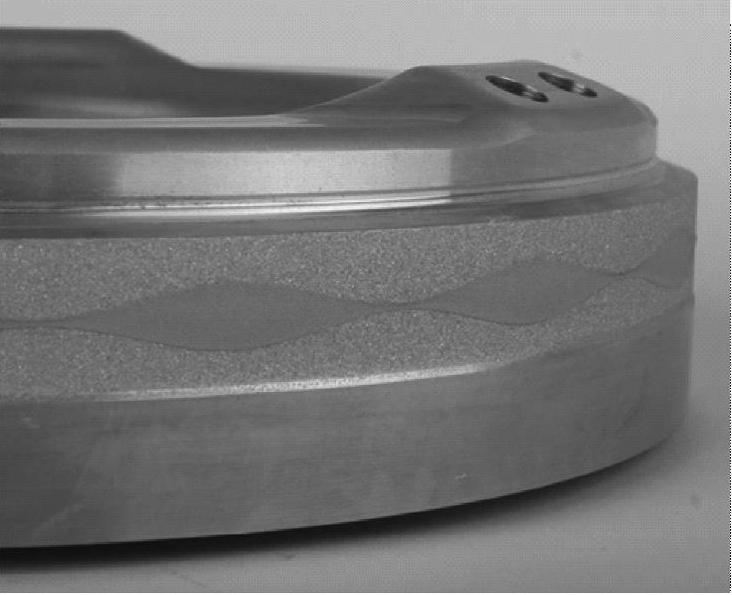

图6-29 冷喷涂铜涂层用于传感器

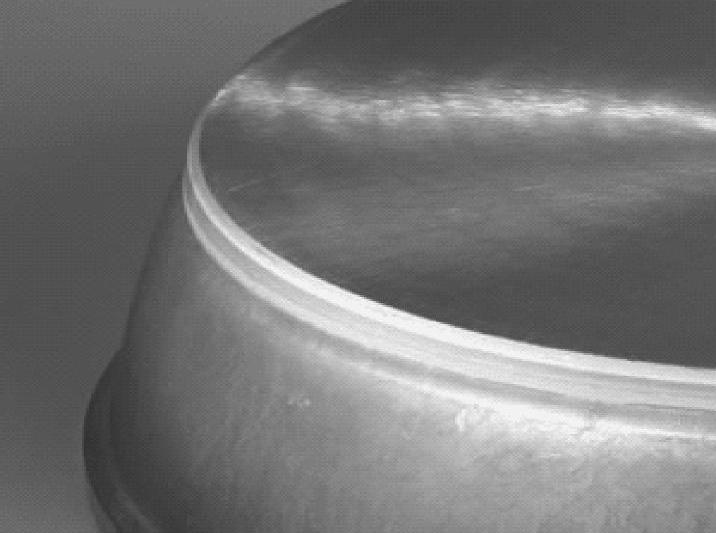

图6-30 铝质电磁炉底部冷气动力喷涂电磁感应涂层

3.电力开关

在电力行业中，绝缘涂层和导电涂层复合技术有许多重要的用途，图6-31所示为等离子喷涂Al₂O₃和冷气动力喷涂纯Cu复合涂层方法制备陶瓷覆铜结构的元器件。

4.散热涂层

为增强受热零件表面散热效果，确保元器件长时间稳定工作的性能要求，在不增加元器件体积和散热面积的条件下，通常采用冷气动力喷涂在其表面制备高热导涂层，提高散热效率。图6-32、图6-33所示分别为CPU散热器表面和发动机歧管散热冷气动力喷涂铜涂层。

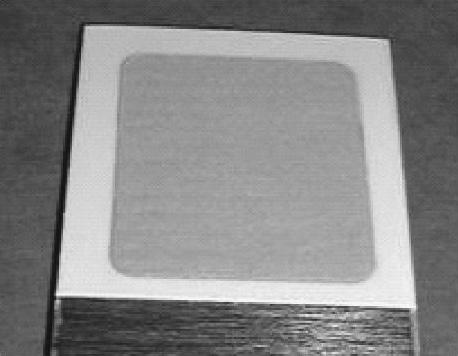

图6-31 陶瓷覆铜结构的元器件

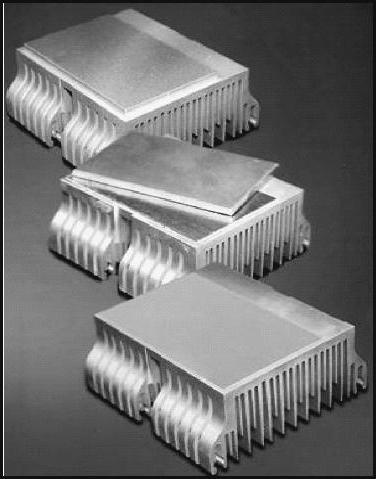

图6-32 CPU散热器表面涂层

图6-33 发动机歧管散热涂层
