利用人造洁净的高温高湿环境，对涂层进行耐蚀性试验。这种涂层耐蚀性测定往往不单独进行，而是作为涂层性能综合测定的一部分。在特定的温度和湿度或经常交变温度和湿度而引起凝露的环境下使涂层加速腐蚀。......
2023-06-18
涂层浸泡腐蚀试验：方案与结果
【摘要】：浸泡腐蚀试验也称为全浸腐蚀试验。涂层及其制品有时完全浸没于各种腐蚀性介质的条件下服役，为了试验这种服役环境下涂层的使用性能，试验方法规定了金属覆盖层在各种腐蚀性液体介质中的试验时全浸试验方法，以评定金属覆盖层的全浸腐蚀试验性能。
浸泡腐蚀试验也称为全浸腐蚀试验。涂层及其制品有时完全浸没于各种腐蚀性介质的条件下服役，为了试验这种服役环境下涂层的使用性能，试验方法规定了金属覆盖层在各种腐蚀性液体介质中的试验时全浸试验方法，以评定金属覆盖层的全浸腐蚀试验性能。
1.试验装置
试验装置，包括试验容器、加热器及试样支撑系统必须满足相应的技术条件。
2.试样
试样的形状和尺寸由试验目的、材料性质和使用容器决定。原则上尽量采用表面积与质量之比大的、边缘面积与总面积之比小的试样。推荐试样规格如下：
平板状试样，50mm×25mm×（2～3）mm或30mm×15mm×（1.5～3）mm；圆柱形试样ϕ38mm×（2～3）mm或ϕ30mm×（2～3）mm。
试样数量不少于3个。
3.试验条件
试验通常需要控制的因素包括溶液组分及其浓度、pH值、温度、体积以及环境是否通风等。
1）试验溶液的来源和成分由试验而定，一般分为天然和人工配制两种。
①天然的有海水、工业废水和直接取自生产过程中的介质。使用这类溶液时，需测定其成分，并且不能忽略次要成分。
②人工配制溶液时，使用蒸馏水或离子水和符合国家标准中的分析纯及分析纯以上级别的试剂。如果使用其他低级别的试剂，必须在报告中说明。
2）溶液浓度用摩尔浓度（mol/L）表示，试验温度控制在±1℃以内。
3）试验溶液的用量应与试样表面积成一定比例。要考虑腐蚀速率的大小，决定溶液用量：腐蚀速率小于1mm/a的，溶液用量≥20mL/cm2；腐蚀速率大于1mm/a的，溶液用量≥40mL/cm2。
4）试验时间由表5-4选取。

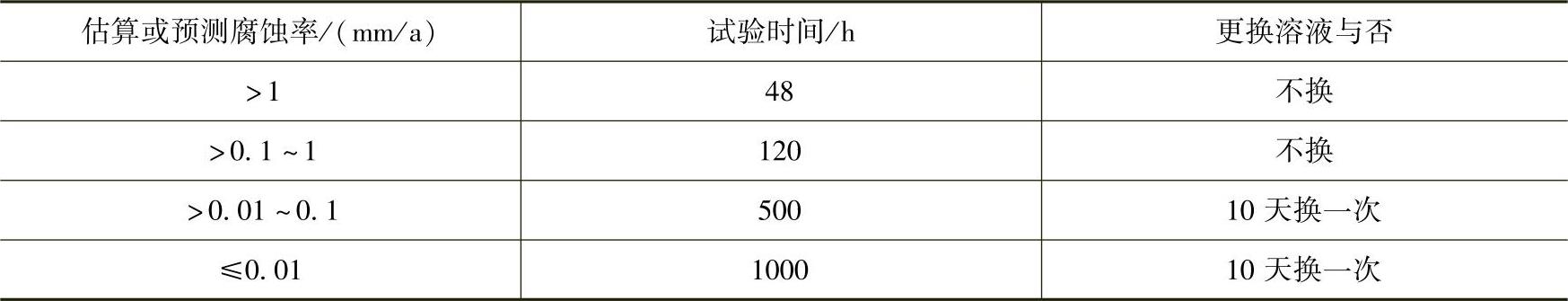

表5-4 试验时间与溶液用量的关系
注：试验时间为24h的，不论预测腐蚀速率多少，溶液用量一律为20mL/cm2。
4.试验结果及评价

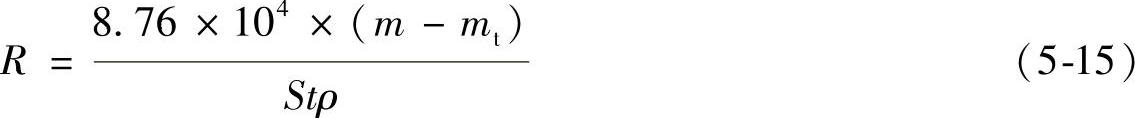

将试验后的试样清洗并称重，仔细观察其外观，若有局部腐蚀时，则按有关试验方法进行评价。若为均匀腐蚀，则按所试验的全部平行试样的腐蚀速率的平均值作为试验结果的主要评价。当某个平行试样的腐蚀速率与平均值的相对偏差的绝对值超过10%时，应取新的试样重新试验。若仍然达不到要求，则应给出两次试验的平均值和每个试样的腐蚀速率。腐蚀速率的计算式为
式中 R——腐蚀速率（mm/a）；
m——浸渍前试样质量（g）；
mt——浸渍后试样质量（g）；
S——试样总面积（cm2）；
t——试验时间（h）；
ρ——涂层材料密度（g/cm3）。
有关现代热喷涂技术的文章
- 详细阅读
-
涂层高温燃气腐蚀试验研究详细阅读
高温燃气腐蚀试验是针对服役在高温条件下并承受热燃气冲刷环境中的高温涂层部件，在高温燃气及腐蚀介质共同作用下的腐蚀倾向性，将涂层试样置放在指定温度、指定燃油流量、指定油气比及指定海盐含量所形成的特定燃气流中，对试样进行冷热交变循环试验，定性或定量地评估涂层的性能，如发动机热端部件用高温防护涂层耐热腐蚀性能的测定。......
2023-06-18
-
汽车涂层腐蚀和污垢分析结果详细阅读
3）车身下部积存的泥沙、污垢或积水造成的汽车底盘腐蚀。6）阳光中紫外线的照射会使涂层加速老化。由于油脂多为酸性，长时间不予以清除会出现涂层腐蚀现象。在使用汽车时，润滑材料经受急剧变化，发生“老化”——即氧化和聚合过程。汽车涂层的污垢来源如图2-5所示。......
2023-09-29
- 详细阅读
-
涂层大气暴露试验详解详细阅读
涂层大气暴露腐蚀试验主要是针对大面积喷锌、喷铝或锌铝合金长效防护复合涂层的。进行大气暴露试验是为了获得各种大气环境下涂层的耐蚀性数据，评价在给定的试验条件和大气环境下试验结果之间的关系。参照5.2.1计算腐蚀速率对涂层耐蚀性进行评价。......
2023-06-18
-
涂层盐雾耐腐蚀性测试详细阅读
至今，盐雾试验仍被广泛使用。中性盐雾试验适应于金属及其合金、金属涂层、有机覆盖层等；醋酸盐雾试验和铜加速盐雾试验是用于铜+镍+铬或镍+铬装饰性镀层。本节仅讨论中性盐雾试验。盐雾中的总体积分数不超过0.02%，盐雾箱的温度为35±2℃。在25℃时配制的溶液密度在1.025～1.040g/cm3范围内。......
2023-06-18
-
试验结果分析与判断详细阅读
在试验过程中，除根据绝缘是否击穿来判断发电机绝缘性能外，还应根据泄漏电流随电压的变化情况、吸收特性、同一试验电压下各相泄漏电流值的差别以及与以往试验数值的比较，来判断发电机的绝缘状态。1）绝缘正常时，其泄漏电流值三相基本是平衡的。若泄漏电流值增大且无充电现象或充电现象不明显，则表明绝缘受潮、严重脏污或有明显的贯穿性缺陷。......
2023-06-27
-
冻土试验指导：试验结果计算详细阅读
当忽略试样体积变化时：2.应力计算2.1剪应力强度计算对于轴对称三轴剪切：式中 τ——剪应力强度，MPa； σ1——轴向主应力，MPa； σ3——径向主应力，MPa。......
2023-10-02
相关推荐
