复灌时采用浓度较大的泥浆。待第一序孔灌浆结束后，再进行第二、第三序孔的灌浆。最大灌浆压力应由试验确定。施工中派专人观测记录孔口压力，若超过了设计压力，则应及时采取控制措施。灌浆要做到不掉孔、灌满孔，补实孔，以保证灌注的质量标准。终孔标准：当浆液升至孔口，经连续3 次复灌不再吃浆，即可终孔。......
2023-06-29
涂层封孔处理方法探究
【摘要】：针对不同的环境使用温度，应选择不同的封孔剂。石蜡作为封孔剂使用时，不仅能耐海水、淡水及大多数的酸和碱，而且常常用作食品和化学工业机械零件表面涂层的封孔与润滑，以解决存在的污染问题。表4-30 常用封孔剂为了保证良好的渗透性，在进行封孔处理前，应对封孔剂进行稀释处理，并采用真空浸渗封孔方法。
采用热喷涂技术制备的涂层不可避免地会具有一定的孔隙，涂层中孔隙的形态、大小及其分布状况随喷涂工艺及喷涂材料的不同而存在差别，其分布范围从＜1%到＞15%不等，这些孔隙可能互相连接，且从涂层表面到基体均具有孔隙特性，但当涂层厚度满足一定要求时，孔隙不会贯穿整个涂层。针对在腐蚀环境中应用的涂层，为了防止或阻止在涂层-基体界面处发生腐蚀，常对耐蚀涂层进行封闭处理。其基本原理是采用封孔剂填充涂层中的孔隙，以隔绝腐蚀环境，从而延长涂层的使用寿命。
作为耐蚀涂层封孔处理的材料，应具有以下特性：
1）足够的渗透性。
2）耐化学或溶剂作用。
3）一定的力学性能。
4）一定的耐温性。
5）不影响涂层或基体的性能。
6）使用安全。
在实际操作过程中，一般在涂层喷涂结束之后，首先采用蚀洗涂料（通常用磷酸）进行封孔前的预处理，在涂层表面先形成一层复合磷酸盐薄膜，该薄膜有助于封孔剂的黏结。
试验结果表明，在钢铁基体上采用低黏性封孔剂进行封孔处理，可以提高铝、锌涂层的耐蚀性。这些封孔剂包括：乙烯树脂、硅酮树脂、酚醛、有机硅、改进型环氧酚醛和聚氨酯等。
针对不同的环境使用温度，应选择不同的封孔剂。乙烯树脂的最高使用温度为65℃；酚醛树脂的使用温度为150～260℃；用铝做颜料的硅酮树脂封孔剂的使用温度可达480℃，主要用于排气管、消声器等零件的封孔处理；含有铝的煤焦油封孔剂的使用温度可高达870～980℃，主要用于在该温度下工作的铝和镍铬类涂层的封孔处理。
石蜡作为封孔剂使用时，不仅能耐海水、淡水及大多数的酸和碱，而且常常用作食品和化学工业机械零件表面涂层的封孔与润滑，以解决存在的污染问题。
常用的封孔剂见表4-30。

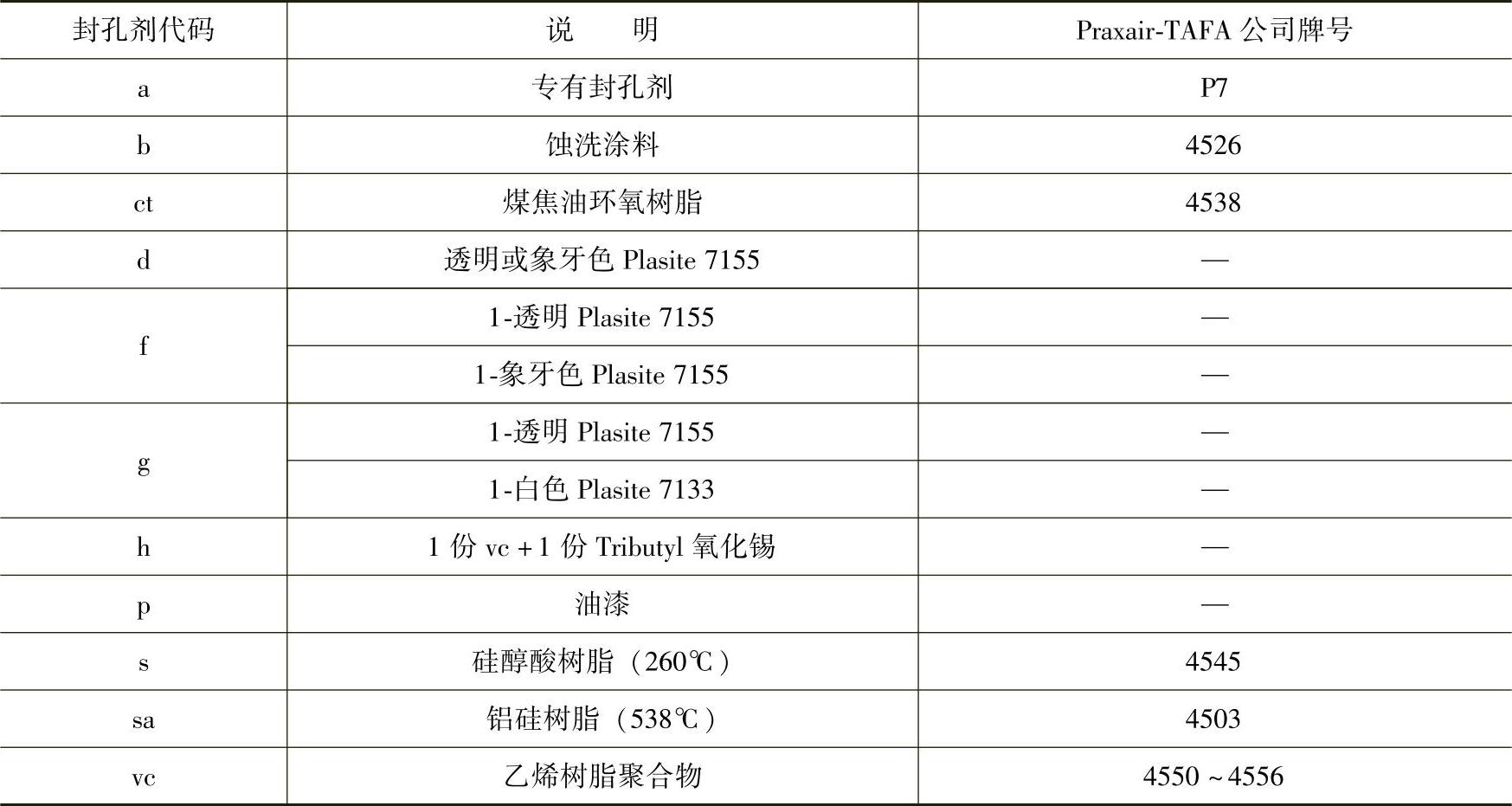

表4-30 常用封孔剂
为了保证良好的渗透性，在进行封孔处理前，应对封孔剂进行稀释处理，并采用真空浸渗封孔方法。该法可利用真空环境将涂层孔隙中的空气抽出，并利用毛细作用将封孔剂引进抽空的涂层孔隙中，从而增强涂层的耐蚀效果。
有关现代热喷涂技术的文章
- 详细阅读
-
涂层热处理优化方案详细阅读
由图4-34可知，喷涂态WC-17Co涂层的磨损失重最为严重，磨损率约为6.755μg/m；随着热处理温度的升高，磨损率呈现先降低后上升的趋势，经900℃热处理的涂层，其磨损率最小，约为3.325μg/m，较喷涂态下降了约51%。由图4-35可知，随着热处理温度的升高，涂层的孔隙率随之升高，当热处理温度高于500℃后，涂层孔隙率急剧增加。......
2023-06-18
-
Lyocell纤维抗原纤化处理优化方法探究详细阅读
Lyocell纤维有诸多的优点，但也存在一个突出的缺点——原纤化。Lyocell纤维出现的原纤属于巨原纤，不易磨损脱落，它不仅会影响服装的外观，而且对纤维的加工过程产生不良影响。原纤化对纤维的加工不利，也会造成服饰的不良外观，因此，必须通过适当的方法，对Lyocell纤维进行抗原纤化处理。但Lyocell纤维聚合度高、取向和结晶度高的基本特征，仅改变纤维制造过程中的工艺条件还不足以完全解决原纤化的问题。......
2023-06-25
-
涂层结构的优化设计方法详细阅读
所有的热喷涂工艺，包括普通火焰喷涂、喷焊、电弧喷涂、HVOF、爆炸喷涂、等离子喷涂等均可获得具有特定性能的单层结构涂层。图4-1 涂层与零件结构的匹配设计a）不合理 b）可以选择 c）优先选择3.多层结构多层结构是指涂层层数达三层或三层以上的涂层结构，在实际应用中并不常用，只在特殊工况条件下才采用。......
2023-06-18
-
孔子研究：孔学原理四（仁）之探究详细阅读
孔子称“吾道一以贯之”，然此一贯之道既约而名之为中庸，又散而布之为礼，皆足以为伦理政治之原理焉。此外，孔子所亟言者，尤莫如仁。孔子盖于颜子之外，未尝以仁轻许门人。固已极称仲弓之贤矣，而犹未许其仁者。孔子不惟罕以仁许门人，亦不敢以仁自居，盖谦逊之意，亦见其重视仁也。朱子《集注》曰：“里有仁厚之俗为美。”故此章言仁，有敬与恕之义。前二章皆论诚实者近于仁，后一章则论非诚实者之远于仁也。......
2023-11-21
-
涂层厚度检测方法优化方案详细阅读
涂层厚度的检测包括局部厚度的检测和平均厚度的检测。热喷涂涂层无损检测方法主要有磁性法、涡流法、测量法等，破坏性检测法主要有金相显微镜法。根据被测工件涂层有效面积的大小，采用不同测量点数进行。对于不同用途的涂层，可根据用户要求报告平均厚度、最小厚度或最大厚度。......
2023-06-18
-
涂层硬度检测方法解析详细阅读
涂层的显微硬度是指用显微硬度计，以涂层中微粒为测定物件，所测得的硬度值，反映的是涂层颗粒的硬度。标准洛氏硬度计的刻度盘指标每转一圈压入深度为0.203mm，为精确测定涂层的硬度，涂层厚度应大于压入深度的10倍。较软的涂层也可采用标准布氏硬度计进行测定。涂层微观硬度检测1）显微硬度的计算。对于同一试样，前述步骤在相同条件下最少重复3次，取算术平均值作为涂层显微硬度的最终检测结果。表5-1 涂层厚度与检测方法之间的关系......
2023-06-18
-
涂层结合强度检测方法与技术详细阅读
通常情况下只检测涂层与基体之间的结合强度，简称为结合强度。涂层结合强度定性检测试验的特点是简单易行，可迅速得知涂层结合力的基本状况，但准确度不高；而定量检测试验虽然较复杂，但试验数据准确，可反映涂层真实的结合强度。杯突试验也称为深引试验，常被用来检验薄板金属较硬涂层的结合强度。同样选取5个试样进行试验，测定计算5个试样的算术平均值作为涂层的结合强度。......
2023-06-18
相关推荐
