采用涂层技术在医用金属基材上制备HA涂层材料，可兼具金属优良的力学性能和羟基磷灰石良好的生物活性。其中，HA涂层后处理是提高结晶度的重要方式。采用真空退火处理可将HA涂层的结晶度从44%提高到68%，但当处理温度超过600℃时，会使涂层应变增大、裂纹增多、结合强度下降。但结晶度过高时，HA涂层的早期骨整合性能并不最佳。......
2023-06-18
制备方法及性能评价：梯度功能复合涂层的优化
【摘要】：等离子喷涂制备梯度功能复合涂层的方法见表4-27。表4-27 等离子喷涂制备梯度功能复合涂层的方法在采用单枪法喷涂梯度功能复合涂层时，要注意控制两种成分的飞行轨迹尽可能保持一致，以形成相同的束斑。否则，两种材料不会沉积在相同位置，其中的一种材料成分会出现富集区，甚至形成不均匀带状结构，这将严重影响梯度功能复合涂层性能的均匀性。需要说明的是，上述梯度功能复合涂层均不是严格意义上的梯度结构，而只是多层阶梯结构。
采用热喷涂技术制备的涂层，为降低生产成本，多采用单层结构或双层结构。但在许多实际应用中，当所选用的构件材料与能够满足外部恶劣环境要求的涂层材料之间存在很大的物理性能差别时，采用梯度功能复合涂层可以在两者之间实现良好的过渡，以保护构件免受外部恶劣服役环境，如高温、腐蚀、磨损以及冲蚀等条件的作用。功能梯度材料的典型结构如图4-6所示。
在各种热喷涂工艺中，等离子喷涂工艺有其自身突出的特点：等离子焰流温度高、热量集中，能熔化几乎所有的高熔点物质，除了在高温下会发生分解或汽化的材料之外，通过适当调节喷涂工艺参数，采用等离子喷涂工艺都可以对其进行喷涂。在喷涂过程中，通过采取恰当的冷却措施，零件基本保持无变形，不改变基体材料的原有性能。适合等离子喷涂的材料非常广泛，能得到多种性能的喷涂层，如耐磨涂层、防腐涂层、隔热涂层、高温抗氧化涂层、导电涂层、绝缘涂层、电磁屏蔽涂层等。
因此，在喷涂过程中通过预先控制两种或多种材料的混合比例，就可以实现两种或多种成分之间的连续变化，等离子喷涂法成为制备梯度功能材料（简称FGM）的重要方法之一。
采用等离子喷涂法制备梯度功能复合涂层的方法分两种：一种是单枪法，即在制备涂层过程中只使用一把等离子喷枪；另一种是双枪法，即在制备涂层过程中要使用两把等离子喷枪。等离子喷涂制备梯度功能复合涂层的方法见表4-27。

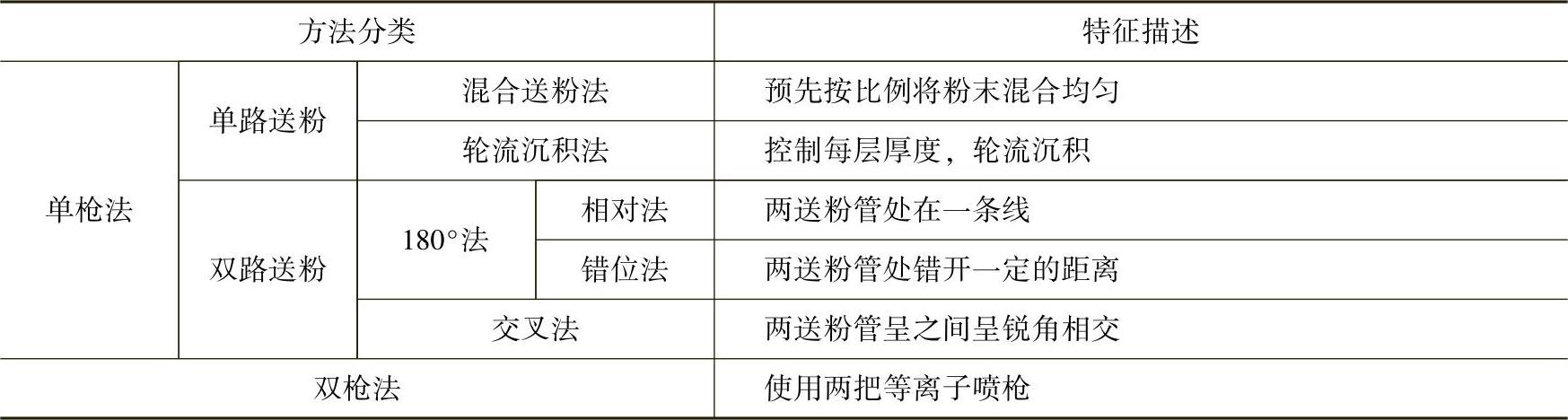

表4-27 等离子喷涂制备梯度功能复合涂层的方法
在采用单枪法喷涂梯度功能复合涂层时，要注意控制两种成分的飞行轨迹尽可能保持一致，以形成相同的束斑。否则，两种材料不会沉积在相同位置，其中的一种材料成分会出现富集区，甚至形成不均匀带状结构，这将严重影响梯度功能复合涂层性能的均匀性。当两种材料的性质相差较大时，采用单枪法很难获得性能优良的梯度功能复合涂层，最好采用双枪法。双枪法的两种材料各用自己的喷枪进行喷涂，并可以独立地进行喷涂参数的优化控制。
在采用热喷涂法制备梯度功能复合涂层中，研究最多的是采用等离子喷涂制备热障涂层，即NiCrAlY-ZrO2系梯度功能复合涂层，被研究的其他体系包括：Cu-W、Cu-B4C、Ni-（Al2O3-Cr2O3）、NiCrBSi-Ni包Cr3C2、Mo-TiC、Ni包Al-Al2O3、Ni-Al2O3、Co包WC-（Ni- Cr）、Co包WC-聚酰亚胺、梯度Hap生物涂层以及孔隙呈梯度分布的Ti涂层等。需要说明的是，上述梯度功能复合涂层均不是严格意义上的梯度结构，而只是多层阶梯结构。梯度功能复合涂层的显微组织结构如图4-22所示。
采用等离子喷涂法制备的NiCrAlY-ZrO2系梯度功能复合涂层的显微组织如图4-22a所示，采用HVOF+粉末火焰喷涂复合法制备的Co包WC-聚酰亚胺梯度功能复合涂层的显微组织如图4-22b所示，采用先喷涂后重熔工艺制备的NiCrBSi-WC梯度功能复合涂层的SEM如图4-22c所示。
图4-22 梯度功能复合涂层的显微组织结构
a）NiCrAlY-ZrO2系梯度涂层 b）Co包WC-聚酰亚胺系梯度涂层 c）NiCrBSi-WC系梯度涂层
有关现代热喷涂技术的文章
- 详细阅读
-
耐磨涂层的制备方法及性能优化详细阅读
其中，1级表示该涂层的耐磨损性能或耐蚀性最差，10级表示该涂层的耐磨损性能或耐蚀性最优。表4-23 耐磨涂层喷涂材料选择表依据耐磨涂层使用环境的差异，应选择不同的喷涂材料及喷涂工艺。......
2023-06-18
-
热障涂层的制备方法及性能优化详细阅读
计算结果表明，采用0.25mm厚的氧化锆热障涂层，就可以使基体金属温度降低170℃左右。图4-15 热障涂层隔热原理图4-16 TBC及超合金发展对承温能力贡献的比较TBC的应用已经取得了非常显著的效果，不仅降低了制造成本和比油耗，减少了对冷却空气量的要求，还提高了叶片工作的持久性。热障涂层的发展过程，就是对这两方面的问题进行不断改进和提高的过程。......
2023-06-18
-
制备方法及性能评估——耐蚀涂层优化详细阅读
目前，电弧喷涂技术是国内发展最快、普及程度最高的热喷涂技术之一。表4-15 BP400电弧喷涂Al及其合金的参数设置表4-16 BP400电弧喷涂Zn及其合金的参数设置喷涂的Zn涂层的耐酸性较弱，适用于pH6～12范围内的环境。......
2023-06-18
-
纳米涂层制备方法及性能表现详细阅读
初步研究结果表明，纳米涂层性能与常规微米涂层相比有了显著提高，这将有力的推动纳米涂层技术的发展。下面从纳米喷涂粉末的制备和涂层的制备两个方面阐述纳米涂层的研究现状。表4-28 两种纳米团聚体粉末性能参数表2.纳米涂层的制备据国内外资料介绍，针对纳米结构涂层，目前已经开展的热喷涂制备方法研究包括等离子喷涂、高速火焰喷涂和电弧喷涂等三种方法，下面分别予以介绍。......
2023-06-18
-
制备及性能分析可磨耗密封涂层方法详细阅读
在航空发动机制造中，采用可磨耗涂层能成功减小转子与机匣的间隙。除了在早期曾经采用火焰喷涂纯铝涂层来用作可磨耗涂层外，目前所用的可磨耗涂层多数是由两种材料组成的，分别是金属本体和非金属填料。表4-25 可磨耗涂层喷涂工艺与性能2.可磨耗涂层的制备制备可磨耗涂层的方法主要包括火焰喷涂和等离子喷涂两种，在实际应用中选择何种方法应以粉末供应商推荐的方法或通过试验来确定。用于硬度检测的可磨耗涂层的试样需要特别制备。......
2023-06-18
-
涂层制备工艺的优化设计技巧详细阅读
为了获得既满足使用性能要求，质量又稳定的涂层，必须对影响涂层性能的关键因素进行优化设计，了解其影响规律，找到影响涂层质量稳定性的关键因素，并加以严格控制。因此，涂层制备工艺优化设计是涂层开发的必经阶段。表4-4 传统试验法与统计试验法的比较下面以筛分设计为例对涂层制备工艺的优化进行介绍，关于其他设计方法可参阅相关的参考文献。......
2023-06-18
-
涂层结构及优化方法详细阅读
涂层结构与被喷涂材料的组织结构有明显的差异，这是由于工艺方法的不同而引起的。因此，涂层的典型结构是由变形扁平微细的涂层材料堆积而成的层状结构，且中间夹带着部分气孔和氧化物。在热喷涂工艺方法中，高能高速等离子喷涂、真空低压和可控气氛等离子喷涂、高速火焰喷涂、冷气动力喷涂等方法，可有效地减少和消除氧化物夹杂及气孔的产生，改善涂层结构和性能。一般说来，涂层自身结合强度高于涂层与基体的结合强度。......
2023-06-18
相关推荐
