塑料粉末热喷涂工艺及应用分析

2023-06-18 理论教育版权反馈

【摘要】：塑料通常以粉末的形式作为热喷涂材料，粒度为150～175μm。热固性塑料通常与固化剂混合使用。塑料粉末热喷涂工艺性能除必须满足具有一定的流动性外，其软化和焦化温度区间要宽，喷涂过程中不产生分解、燃烧或放出有毒害气体。塑料喷涂通常采用粉末火焰喷涂技术，成型速度快，外形美观，节省能源。表3-230 几种塑料粉末火焰喷涂涂层性能（续）

塑料的主要特点有：耐化学腐蚀性能优异；密度小，密度为0.85～202g/cm³，只有钢铁的1/8～1/4；摩擦因数低，具有优异的减摩和自润滑性能；绝缘性能好。塑料的线胀系数大，热导率低，受摩擦易产生静电。塑料通常以粉末的形式作为热喷涂材料，粒度为150～175μm。不同的塑料粉末可以混合使用，也可与金属或合金粉末、陶瓷粉末、其他无机非金属粉末混合，制备具有特种功能的复合涂层。常用塑料的耐酸、耐碱及有机溶剂腐蚀的能力和它们与钢的摩擦因数见表3-228和表3-229。

表3-228 常用塑料耐酸、耐碱及有机溶剂腐蚀的能力

注：V表示试样完全无变化；O表示略受侵蚀；X表示试样溶解、分解、严重侵蚀。

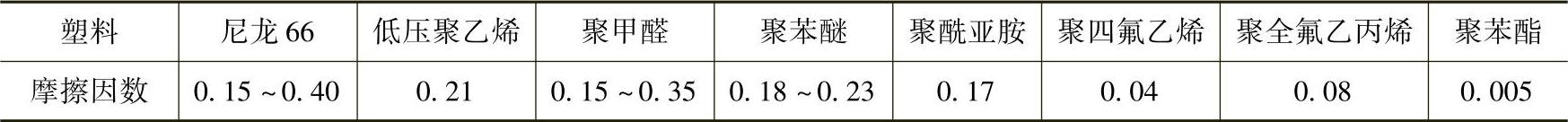

表3-229 几种常用塑料与钢摩擦时的摩擦因数

塑料分为热塑性塑料和热固性塑料，用于热喷涂的通常为热塑性塑料，如聚乙烯、聚丙烯、聚氯乙烯、聚酰胺（尼龙）、聚酰亚胺、ABS塑料、聚氯醚、聚苯醚、聚苯疏醚、聚酚氧、聚碳酸酯、聚苯脂、聚甲醛、聚砜、氟塑料等。热固性塑料通常与固化剂混合使用。塑料粉末热喷涂工艺性能除必须满足具有一定的流动性外，其软化和焦化温度区间要宽，喷涂过程中不产生分解、燃烧或放出有毒害气体。

塑料喷涂通常采用粉末火焰喷涂技术，成型速度快，外形美观，节省能源。可在金属和非金属表面制备耐蚀、绝缘、减摩、自润滑及装饰涂层，特别适合大型工件和现场施工。几种塑料粉末火焰喷涂涂层的性能见表3-230。

表3-230 几种塑料粉末火焰喷涂涂层性能

（续）

塑料粉末热喷涂工艺及应用分析

相关推荐
