图10-15双刃扁钻图10-16四直槽钻铰复合钻2.制孔工艺复合材料制孔指钻孔钦孔及他窝3 个加工工序。由于不同纤维增强的复合材料性能差录较大，相应的制孔工艺也不尽相同。凯芙拉纤维复合材料钻孔钻头，应以能否迅速沿孔周切断凯芙拉纤维来衡量其优劣。图10-17三尖两刃钻头图10-18双刃定心钻对于由凯芙拉纤维与碳纤维组成的混杂复合材料，由于这两种纤维的加工特性不一样，将其混杂制成构件后，孔加工的难度更大。......
2023-07-18
复合粉末材料的制备工艺优化
【摘要】：图3-6 KF-45粉末形貌复合材料制备工艺方法主要有：包覆粉末和复合粉末。2）团聚法——类似于滚元宵的方法，适合制备的粉末材料是铝包镍粉末，如METCO450和Castolin 2500等。北矿院的KF-52和自贡硬质合金厂的Co-WC喷涂粉末曾经采用此工艺方法生产。图3-8 METCO 31C粉末形貌图3-9 烧结破碎Co-WC粉末机械团聚-（烧结）法 工艺流程：原料→混合→团聚制粒→松装（填料）烧结→破碎→筛分。

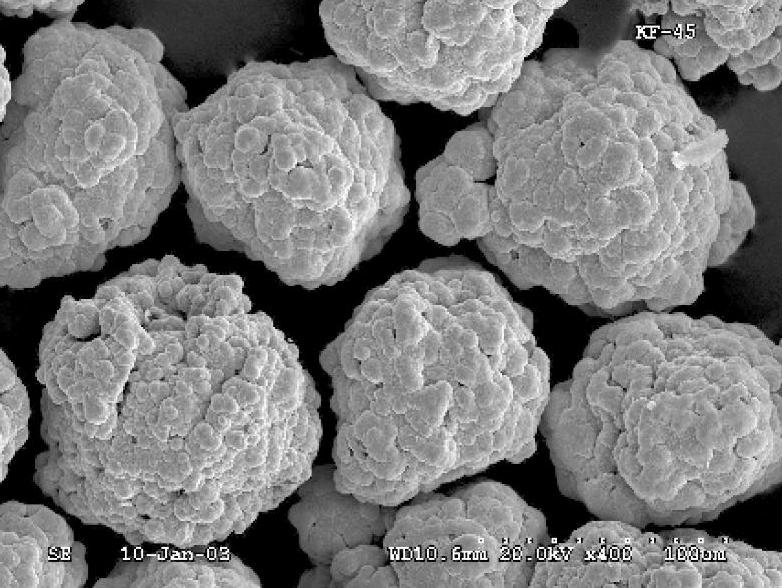

图3-6 KF-45（镍包氧化铝）粉末形貌
复合材料制备工艺方法主要有：包覆粉末和复合粉末。
1.包覆粉末
1）化学法——加压氢还原工艺，适合制备的粉末材料有：镍包铝、钴包碳化钨、镍包石墨、镍包氧化铝、镍包二硫化钼。KF-45（镍包氧化铝）粉末形貌如图3-6所示。
2）团聚法——类似于滚元宵的方法，适合制备的粉末材料是铝包镍粉末，如METCO450和Castolin 2500等。METCO 450和Castolin 25000铝包镍粉末形貌如图3-7所示。

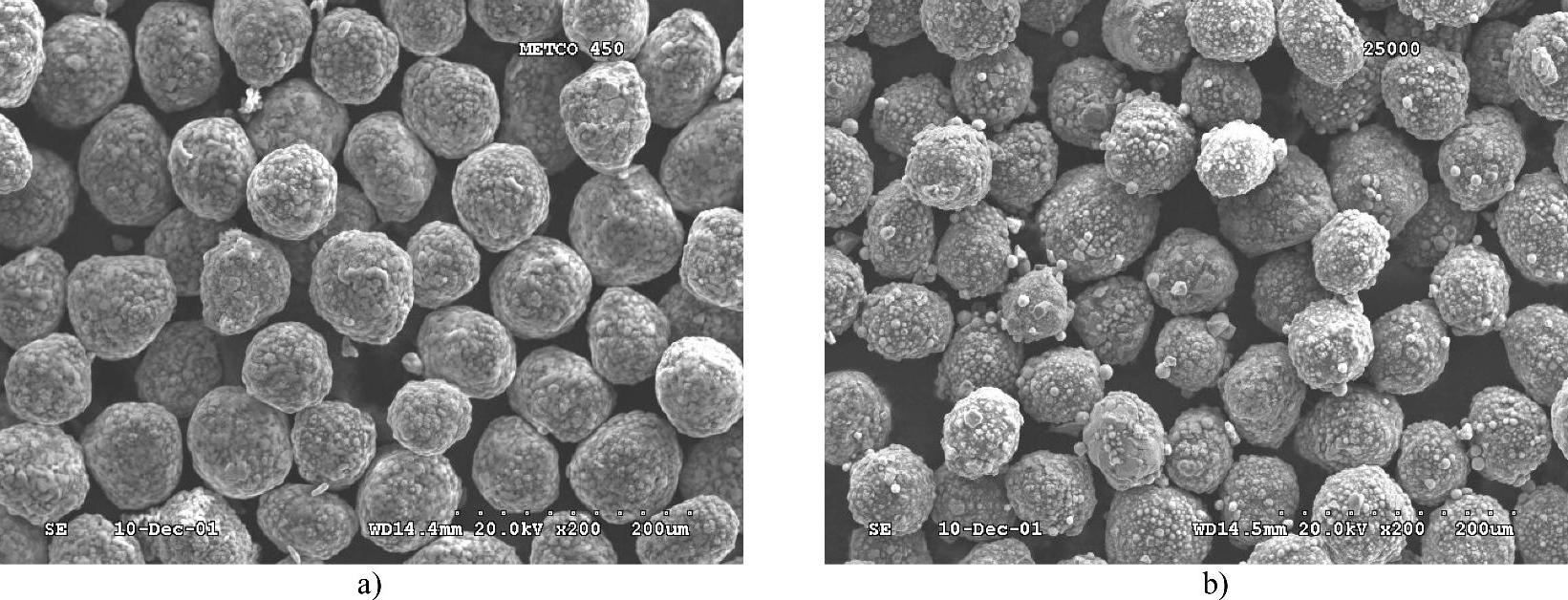

图3-7 METCO 450和Castolin 25000铝包镍粉末形貌
a）METCO 450镍包铝粉末b）Castolin25000铝包镍粉末
2.复合粉末（包括混合粉末）
（1）机械混合法适用于各组分密度相近的材料，如METCO 31C（NiCrBSi+WC/Co），其粉末形貌如图3-8所示。
（2）烧结破碎法工艺流程：原料→混合→压制→烧结→破碎→筛分。烧结破碎Co-WC粉末形貌如图3-9所示。北矿院的KF-52和自贡硬质合金厂的Co-WC喷涂粉末曾经采用此工艺方法生产。
图3-8 METCO 31C（NiCrBSi+WC/Co）粉末形貌
图3-9 烧结破碎Co-WC粉末
（3）机械团聚-（烧结）法 工艺流程：原料→混合→团聚制粒→松装（填料）烧结→破碎→筛分。特点：粉末松装密度较喷雾干燥-烧结法高。WC-Co机械团聚-（烧结）法粉末形貌如图3-10所示。
（4）喷雾干燥-烧结法 工艺流程：原料→混合→制浆→喷雾干燥→松装（填料）烧结→破碎→筛分。特点：粉末松装密度与镍基合金相近，喷涂过程中熔化好，沉积效率高，生产率高。喷雾干燥流程和粉末形貌分别如图3-11、图3-12所示。
图3-10 机械团聚-（烧结）法WC-Co粉末形貌
图3-11 喷雾干燥流程
1—液料桶 2—送料泵 3—分散盘 4—热风发生器 5—空气过滤器 6—干燥室 7—收料桶 8—旋风分离机 9—布袋除尘器 10—风机
图3-12 喷雾干燥-烧结法WC-Co粉末形貌
有关现代热喷涂技术的文章
- 详细阅读
-
陶瓷粉末的制备工艺与形貌展示详细阅读
陶瓷粉末材料的制备工艺方法主要有：电熔破碎、共沉积-烧结法、喷雾干燥、等离子球化等。METCO136F粉末形貌如图3-13所示。图3-13 METCO 136F粉末形貌图3-14 Y2O3部分稳定ZrO23.喷雾干燥工艺流程：原料→混合→制浆→喷雾干燥→松装（填料）烧结→破碎→筛分。目的是得到流动性好的球形粉末。图3-15 喷雾干燥Al2O3-TiO2粉末形貌图3-16 等离子球化WC-Co粉末形貌......
2023-06-18
-
雾化工艺制备合金粉末详细阅读
典型产品有铁粉、不锈钢粉、663合金粉、镍基自熔合金粉。图3-3 水雾化镍基自熔合金粉末形貌非真空气雾化 非真空气雾化是水雾化与真空雾化的过渡工艺，雾化压力4～6MPa，适合于生产中、细粉末，粉末形状多为球形或近球形，氧含量低。图3-4 气雾化镍基自熔合金粉末形貌图3-5 真空雾化球形钛粉形貌......
2023-06-18
-
热喷涂粉末材料的优化策略详细阅读
金属及合金粉末是指除自熔性合金粉末之外的所有热喷涂用金属及合金粉末，是制备热喷涂涂层的一类重要涂层材料。热喷涂用粉末材料的主要特性如下：1）粉末形状。热喷涂粉末必须具有良好的流动性，以利于连续、均匀、流畅地送入喷射焰流中。球形粉末的流动性最好，因此热喷涂粉末形貌最好呈球形或近似球形。粉末材料有着极大的表面积。喷涂之前应对粉末进行适当烘烤。采用等离子喷涂、粉末火焰喷涂可制备磁头涂层。......
2023-06-18
-
涂层制备工艺的优化设计技巧详细阅读
为了获得既满足使用性能要求，质量又稳定的涂层，必须对影响涂层性能的关键因素进行优化设计，了解其影响规律，找到影响涂层质量稳定性的关键因素，并加以严格控制。因此，涂层制备工艺优化设计是涂层开发的必经阶段。表4-4 传统试验法与统计试验法的比较下面以筛分设计为例对涂层制备工艺的优化进行介绍，关于其他设计方法可参阅相关的参考文献。......
2023-06-18
-
复合粉末的分类与应用——以镍铝复合粉末为例详细阅读
复合粉末是由两种或两种以上不同性质的固相物质颗粒经机械团聚而非合金化所形成的颗粒，分为团聚复合粉末、包覆复合粉末和烧结复合粉末。用镍铝复合粉末喷涂的涂层十分致密，孔隙率低，气密性好，导电性较好，无磁性。喷涂时，在Al的熔点附近，Ni、Cr和Al发生强烈的放热反应，生成3Al型金属间化合物，显著地提高了涂层与基体的结合强度，在Q235钢基体上等离子喷涂涂层的结合强度可达MPa，比Ni-Al复合粉末喷涂层更高。......
2023-06-18
-
制备3.2溶解浆的工艺优化详细阅读
2018年世界棉浆产量约为120万吨/年，占总溶解浆的20%左右。针叶木组织结构严密，杂细胞含量少，木质素含量在25%～35%，且多戊糖含量低，在9%～12%。由于预水解硫酸盐法的出现以及亚硫酸盐法废液处理和原料限制等问题，现在亚硫酸盐法使用相对较少。竹子溶解浆的制备工艺沿袭了传统木材溶解浆的制备工艺技术，大都采用预水解硫酸盐法。......
2023-06-25
-
塑料复合材料界面优化技术详细阅读
对于未经处理而直接加入的复合材料，只存在一相界面；对于加入表面处理剂的复合材料，传统观点认为存在二相界面，最近基本统一认识为存在三相界面。三相界面理论的内容为：一相界面为添加剂材料与偶联剂之间形成的界面；二相界面为基体树脂与偶联剂之间形成的界面；三相界面为助偶联剂与偶联剂之间形成的界面。因此、复合材料的界面要厚度适当，具有一定的柔软度，以利于界面的应力松弛。......
2023-06-26
相关推荐
