电弧喷涂设备:工业表面喷涂利器

【摘要】:电弧喷涂设备主要由喷枪、喷涂电源、控制箱、送丝机构等构成,如图2-22所示。图2-24所示为电弧喷涂电源电路原理。图2-24 电弧喷涂电源电路原理2.送丝机构电弧喷涂时两根金属丝需要以均匀、连续的速度送至喷涂枪,金属丝的送进依靠送丝机构来完成。

电弧喷涂设备主要由喷枪、喷涂电源、控制箱、送丝机构等构成,如图2-22所示。目前大多数设备都将控制箱与喷涂电源合并在一起。

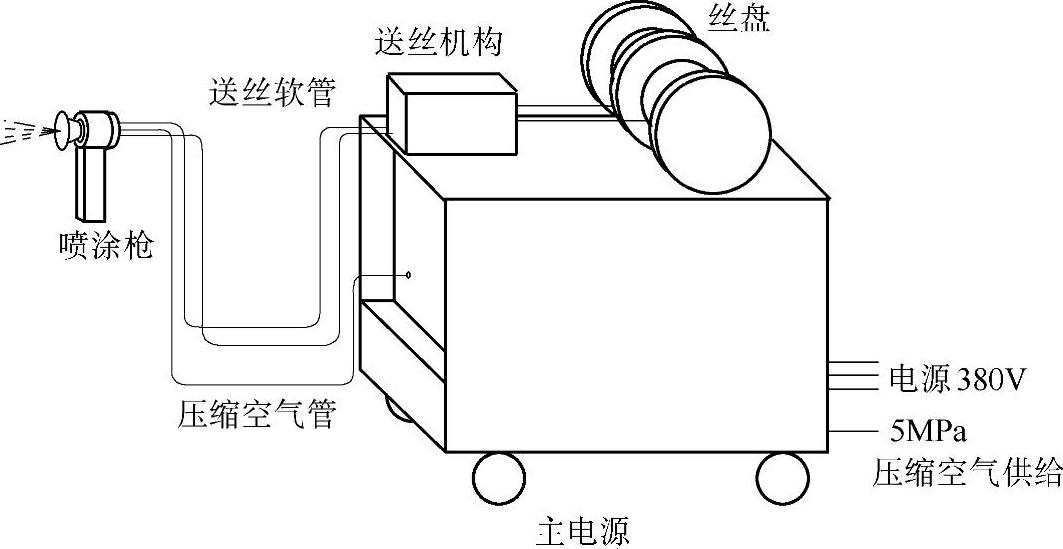

图2-22 电弧喷涂设备的构成

1.喷涂电源

(1)电源特性要求 目前电弧喷涂大多采用外特性和动特性适于电弧喷涂特点的专用电源:电源外特性是平特性或略带上升的特性;而动特性有足够大的电流上升速率,如图2-23所示。平直或略带上升的外特性比陡降外特性有大得多的电流自调节性能。当弧长变小时,电流能迅速增大加速金属丝的熔化而恢复弧长;当弧长变大时,电流又能迅速减小,减小金属丝的熔化速度同样可恢复弧长。

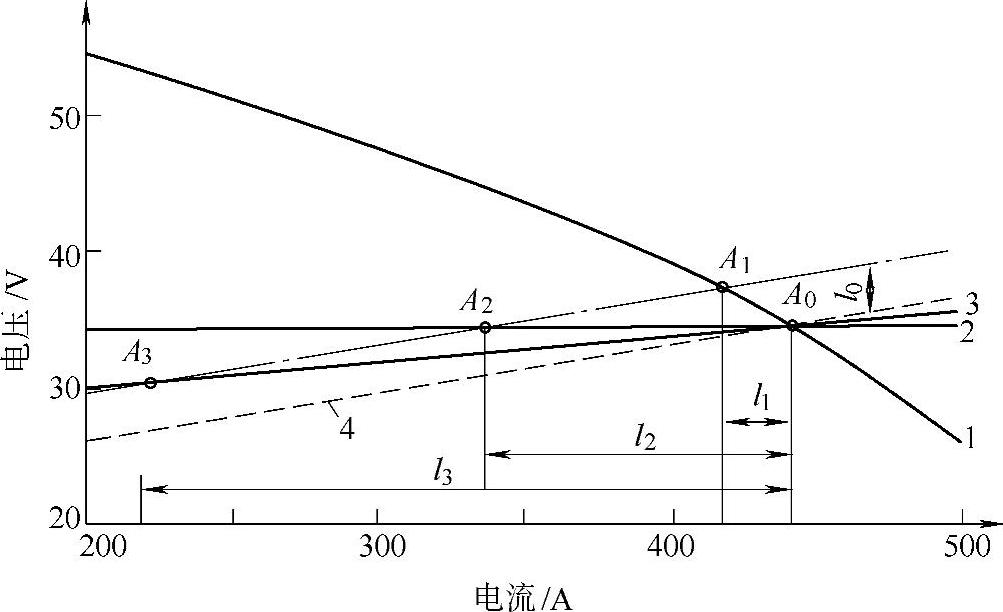

图2-23 不同外特性电源电流自调节特性原理

A—电流工作点 l—弧长变化

1~3—几种不同的外特性 4—电弧起始点的静特性

由于不同金属材料要求的最低喷涂电压不同,要求喷涂电源的输出能在一定范围内调节。一般,喷涂电源的空载电压调节范围是24~38V。

(2)电源构成 喷涂电源主要由电源变压器整流器、接触器以及电流、电压的调节和显示仪表等构成。图2-24所示为电弧喷涂电源电路原理。喷涂电源的输出电压调节一般是通过改变变压器一次侧绕组的匝数来实现。

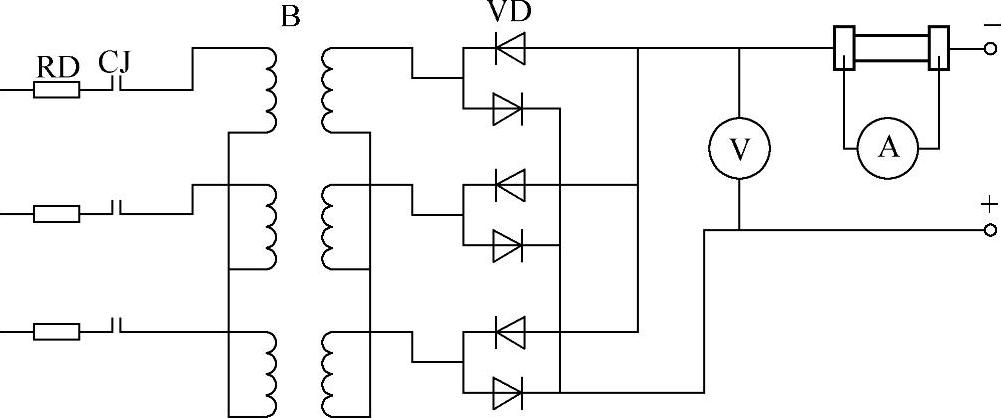

图2-24 电弧喷涂电源电路原理

2.送丝机构

电弧喷涂时两根金属丝需要以均匀、连续的速度送至喷涂枪,金属丝的送进依靠送丝机构来完成。送丝机构由送丝电动机减速器、送丝轮等组成。

送丝电动机通常选用直流伺服电动机。直流伺服电动机反应迅速,可随时开、停操作。减速器多为蜗杆结构,其结构紧凑、速比大,蜗杆箱应保持良好润滑,否则蜗杆容易磨损。

3.电弧喷枪

喷枪是电弧喷涂设备的重要组成部分,其结构如图2-25所示,其中由导电嘴、绝缘体、雾化喷嘴和弧光罩等组成的雾化枪头是喷枪的关键部分,早期喷枪的雾化头由导电嘴、绝缘体、雾化喷嘴构成,称为敞开式喷嘴,其雾化效果不好,颗粒比较粗大。目前使用的喷枪基本都采用图2-25b所示的结构,通过加装空气帽,将电弧区封闭,对电弧适当压缩,称为封闭式喷嘴,这种喷嘴增加了弧区的压力,加强了对熔化金属的雾化效果。

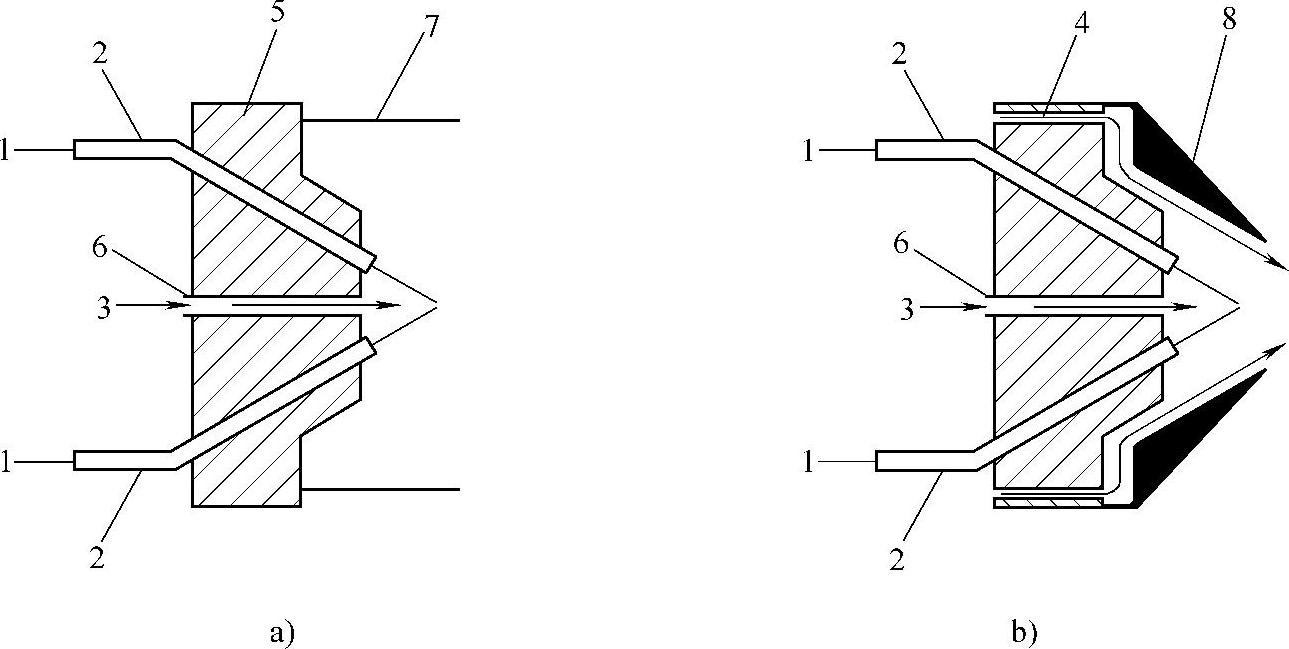

图2-25 电弧喷枪结构

a)敞开式喷嘴 b)封闭式喷嘴

1—金属丝 2—导电嘴 3—压缩空气 4—二次雾化气 5—绝缘块 6—雾化喷嘴 7—弧光罩 8—空气帽
