反防护功能型硬目标实验方法优化
【摘要】：图6.19侵彻毁伤效应实验方法C35混凝土靶长3 m，宽1.7 m，厚0.8 m，活性聚能战斗部通过支架固定于混凝土靶中部高度，并通过移动支架控制活性聚能战斗部距混凝土靶炸高为1.5 CD。在C35混凝土靶后放置钢制密闭箱，内部空间约为15 m3。图6.20后效毁伤效应实验方法3.靶后超压效应实验方法活性聚能战斗部对混凝土目标靶后超压效应实验方法如图6.21所示，实验系统主要由活性聚能战斗部、C35混凝土靶、混凝土密闭工事、压力测试系统等组成。
1.侵彻毁伤效应实验方法
活性聚能战斗部对混凝土目标侵彻毁伤效应实验方法如图6.19所示。为了对比分析药型罩锥角对侵彻毁伤效应的影响，活性药型罩壁厚为0.12 CD，锥角θ分别为50°、55°、60°和65°。为对比分析材料密度对侵彻毁伤效应影响，实验中药型罩壁厚为0.12 CD，锥角为65°，密度ρ分别为7.0 g/cm3和4.6 g/cm3。
图6.19 侵彻毁伤效应实验方法
C35混凝土靶长3 m，宽1.7 m，厚0.8 m，活性聚能战斗部通过支架固定于混凝土靶中部高度，并通过移动支架控制活性聚能战斗部距混凝土靶炸高为1.5 CD。聚能装药通过电雷管起爆，实验过程通过高速摄影系统记录。
2.后效毁伤效应实验方法
活性聚能战斗部药对混凝土目标后效毁伤效应实验方法如图6.20所示。实验系统主要由活性聚能战斗部、C35混凝土靶和密闭箱组成。活性聚能战斗部主要由活性药型罩、成型装药组成，活性药型罩壁厚为0.1 CD，锥角为65°。C35混凝土靶长3 m，宽1.7 m，厚0.8 m，活性聚能战斗部通过支架固定于混凝土靶中部高度，并通过移动支架控制活性聚能战斗部距混凝土靶炸高为1.5 CD。在C35混凝土靶后放置钢制密闭箱，内部空间约为15 m3。
首先按照实验方法，在混凝土靶后安装密闭钢箱，确保密闭箱与混凝土靶连接牢固；然后在距混凝土靶一定距离处设置移动支架，在支架上固定活性聚能战斗部，保证活性聚能战斗部轴线与靶体中部位置对齐，活性聚能战斗部距混凝土靶炸高为1.5 CD，同时在距活性聚能战斗部及靶体一定距离处设置高速摄影系统，拍摄画幅及帧率根据实验要求设定；最后，通过电雷管起爆活性聚能战斗部，通过高速摄影系统记录实验过程，并分析混凝土靶及密闭箱毁伤效应。
图6.20 后效毁伤效应实验方法
3.靶后超压效应实验方法
活性聚能战斗部对混凝土目标靶后超压效应实验方法如图6.21所示，实验系统主要由活性聚能战斗部、C35混凝土靶、混凝土密闭工事、压力测试系统等组成。为了对比分析活性药型罩密度对靶后超压效应的影响，实验中活性药型罩壁厚为0.1 CD，锥角为65°，密度分别为4.5 g/cm3和6.0 g/cm3。

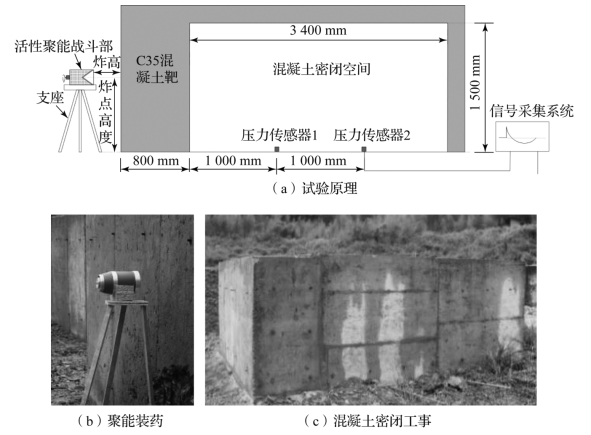

图6.21 靶后超压效应实验方法
C35混凝土靶厚0.8 m，后方设置混凝土密闭工事，内部尺寸为3.4 m×1.5 m×3 m。动态应变式传感器分别布置于混凝土靶后底部1 m和2 m处。活性聚能战斗部通过支架固定于混凝土靶中部高度，并通过移动支架控制活性聚能战斗部距混凝土靶炸高为1.5 CD。实验中，通过调整支架位置和高度，使各发聚能装药作用于混凝土靶上的不同位置。
