反硬目标活性聚能战斗部技术简介
【摘要】：活性聚能战斗部技术为高效打击和毁伤钢筋混凝土类硬目标开辟了新途径。也就是说，活性聚能战斗部用于打击轨条砦、桥梁桥墩、大坝水坝等本体功能型硬目标时，可显著发挥爆裂毁伤优势。
活性聚能战斗部技术为高效打击和毁伤钢筋混凝土类硬目标开辟了新途径。这项技术的显著优势在于，利用活性药型罩在聚能装药爆炸作用下形成的高速活性聚能侵彻体，不仅具备类似金属聚能侵彻体的动能侵彻能力，更重要的是，其贯穿或侵入目标内部后还能自行爆炸，由此发挥由单级聚能战斗部产生的类似聚能-爆破两级串联战斗部的毁伤机理、毁伤模式和毁伤效应。
1.反防护功能型硬目标毁伤模式

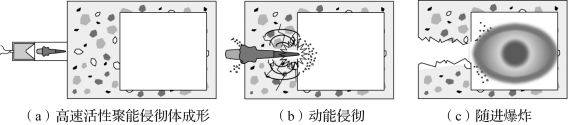

活性聚能战斗部打击防护功能型硬目标的毁伤模式如图6.10所示，毁伤目标过程大致可以分为3个阶段。
第一阶段：高速活性聚能侵彻体成形过程，如图6.10（a）所示。在聚能装药爆炸驱动下，活性药型罩形成高速活性聚能侵彻体，其形貌及速度分布，主要取决于活性药型罩的材料、锥角、壁厚等参数。通过合理调控活性药型罩材料冲击激活反应弛豫时间，可以实现高速活性聚能侵彻体的有效成形。
第二阶段：高速活性聚能侵彻体动能侵彻过程，如图6.10（b）所示。活性聚能侵彻体侵入钢筋混凝土后，在介质中产生三高区，碰撞点处活性材料因受强冲击作用首先发生爆燃，并产生局部扩孔，随着侵彻深度逐渐增大，高速活性聚能侵彻体头部活性材料不断爆燃而被消耗，直至贯穿目标。
第三阶段：剩余活性聚能侵彻体随进爆炸毁伤目标过程，如图6.10（c）所示。钢筋混凝土结构被贯穿后，剩余活性聚能侵彻体沿贯穿通道随进爆炸，产生超压、火焰、热蚀等效应，毁伤目标内部技术装备，杀伤人员。
图6.10 反防护功能型硬目标毁伤模式
由此可见，活性聚能战斗部用于打击飞机防护工事、野战工事、人防工程等防护功能型硬目标，如采用聚爆两级串联战斗部体制，利用前级活性聚能战斗部形成大孔径贯穿通道，可大幅提高后级随进战斗部的口径和威力；若采用单级聚能战斗部体制，则可发挥类似聚爆两级串联战斗部的毁伤威力。
2.反本体功能型硬目标毁伤模式

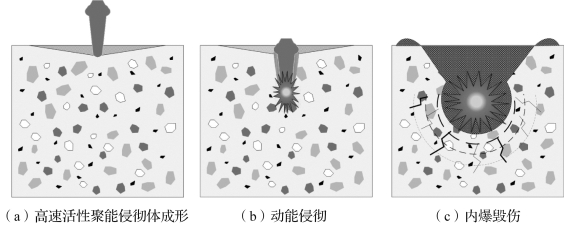

活性聚能战斗部反本体功能型硬目标的毁伤模式如图6.11所示，毁伤目标过程分为3个阶段。在第三阶段，剩余活性聚能侵彻体不是沿贯穿通道随进到靶后爆炸，而是侵入到钢筋混凝土内部一定深度处直接爆炸，产生低峰长时大冲量内爆载荷，对钢筋混凝土结构造成高效爆裂解体毁伤。也就是说，活性聚能战斗部用于打击轨条砦、桥梁桥墩、大坝水坝等本体功能型硬目标时，可显著发挥爆裂毁伤优势。
图6.11 反本体功能型硬目标毁伤模式
