化学能释放实验的方法及注意事项
【摘要】：实验中，活性药型罩口径为40 mm，活性药型罩聚能装药以一定炸高垂直放置于超压测试罐上方，为便于活性聚能侵彻体通过，超压测试罐上钢板中心位置预留的开孔直径为30 mm。钢靶直径均为200 mm，厚度为2～60 mm，超压测试罐容积约为125 L。
活性药型罩在成型装药爆炸驱动作用下，形成活性聚能侵彻体，不仅可以像传统惰性金属聚能侵彻体那样侵彻/贯穿目标，当其进入目标内部后，还可以发生强烈爆燃效应，释放大量化学能，产生高幅值超压，实现对目标的高效毁伤。尤其是对于防护类目标，活性聚能侵彻体的内爆效应可大幅提升对装甲防护内人员和装备的有效杀伤，大幅提升终端毁伤威力。

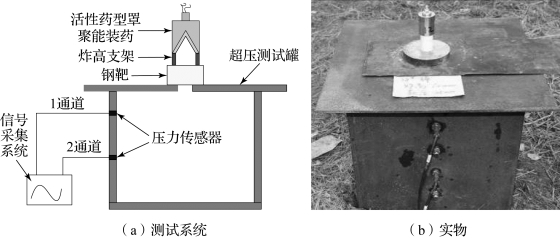

活性聚能侵彻体破甲后效超压测试原理如图3.16（a）所示，测试系统主要由活性药型罩聚能装药、炸高支架、钢靶、超压测试罐、压力传感器等组成。其中，超压测试罐为立方体，由钢板焊接而成，钢板厚度为10～20 mm。超压测试罐的上钢板中心位置有预留侵彻体开孔，直径一般为装药直径的0.7～0.8倍。钢靶用于模拟一定厚度防护装甲，罐体侧壁安装动态压力传感器，间距为100～200 mm，用于测量罐体内超压效应。
图3.16 活性聚能侵彻体破甲后效超压测试系统和实物
活性聚能侵彻体破甲后效超压测试系统实物如图3.16（b）所示。实验中，活性药型罩口径为40 mm，活性药型罩聚能装药以一定炸高垂直放置于超压测试罐上方，为便于活性聚能侵彻体通过，超压测试罐上钢板中心位置预留的开孔直径为30 mm。钢靶直径均为200 mm，厚度为2～60 mm，超压测试罐容积约为125 L。动态压力传感器安装于超压测试罐侧壁，间距为100 mm。
