化学能分布式释放实验的方法优化
【摘要】：活性聚能侵彻体化学能分布式释放行为测试系统如图3.7所示，主要由可调式大长径比半密闭隔舱超压测试容器、活性药型罩聚能装药、起爆装置、高速摄影系统和数据采集系统等组成。图3.8活性聚能侵彻体化学能分布式释放行为测试系统实物
活性聚能侵彻体化学能分布式释放行为测试系统如图3.7所示，主要由可调式大长径比半密闭隔舱超压测试容器、活性药型罩聚能装药、起爆装置、高速摄影系统和数据采集系统等组成。可调式大长径比半密闭隔舱超压测试容器内部由间隔钢靶分为若干小隔舱，钢靶间距可根据活性聚能侵彻体的特征调整。各块钢靶中心预先开孔，作为活性聚能侵彻体通道，各隔舱内设置压力传感器和观察窗，以满足超压测试及高速摄影拍摄需求。数据采集系统由压力传感器、测试电路、数据采集器等组成，主要用于记录各隔舱内超压效应。

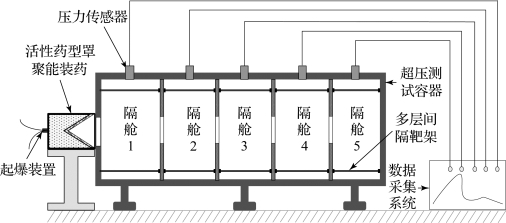

图3.7 活性聚能侵彻体化学能分布式释放行为测试系统
活性聚能侵彻体化学能分布式释放行为测试系统实物如图3.8所示。超压测试容器长度为650 mm，外径为160 mm，罐体侧壁厚为10 mm，内腔容积约为13 L。为便于实验操作，超压测试容器可由单个罐体组成，也可由多个罐体组合而成。为防止炸药爆炸产生的冲击波造成罐体整体移动，对测试系统产生损坏，超压测试容器底端通过支座固定于整体式厚钢制底座。超压测试容器分为5个隔舱，应变式动态压力传感器安装于超压测试容器各隔舱侧壁中点位置。
活性聚能侵彻体化学能分布式释放行为实验的基本步骤为，首先通过电雷管起爆活性药型罩聚能装药，在爆炸载荷作用下，活性药型罩形成活性聚能侵彻体，进入超压测试容器，到达反应弛豫时间后，发生剧烈爆燃反应，释放大量化学能和气体产物。产生的冲击波超压由测试罐壁面上的压力传感器采集，随后压力信号经四芯电缆传输至数据采集系统，储存至计算机存储设备，同时高速摄影系统记录实验过程。测试线缆为4芯屏蔽线缆，双通道电压放大器可自动调节零点。实验前，根据活性聚能侵彻体释能特性，选取合适量程的压力传感器，并对压力传感器进行标定，确定压力传感器的工作方程系数。

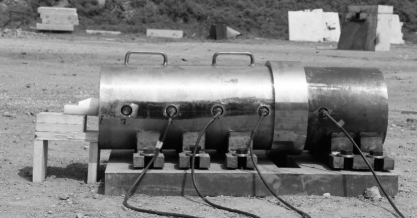

图3.8 活性聚能侵彻体化学能分布式释放行为测试系统实物
