数值模拟结果表明,爆炸载荷加载下,活性药型罩及聚能侵彻体结构产生了复杂的应力、温度、变形场。由于类射流、类弹丸、类杆流聚能侵彻体成形特性不同,活性材料冲击激活及化学能分布式释放效应差异显著。
类射流活性聚能侵彻体化学能分布式释放行为如图3.1所示,主要包括活性药型罩爆炸加载、活性射流激活弛豫及化学能分布式释放3个阶段。
第一阶段,成型装药爆炸产生载荷作用于活性药型罩。在高幅值爆炸载荷作用下,活性药型罩结构产生复杂的压力、温度、速度场,导致活性药型罩被压垮,开始形成活性聚能侵彻体。在爆炸载荷加载过程中,活性药型罩顶部所受爆轰加载时间最早,顶部内层受到的冲击压力最大,且持续加载时间最长;随着爆轰波传至活性药型罩底部,冲击波压力不断衰减,使活性药型罩底部受到的冲击波压力减小;与活性药型罩外层相比,由于远离炸药,活性药型罩内层材料受到的冲击波压力更小。在以上活性药型罩结构不同位置处载荷及变形状态作用下,活性射流开始形成,长度为L1。
图3.1 类射流活性聚能侵彻体化学能分布式释放行为
第二阶段,经爆炸冲击波加载,活性药型罩整体温度升高,随着药型罩压合,罩微元在轴线处高速碰撞,导致对称轴附近微元温度进一步升高,且在射流拉伸过程中,由于塑性变形,温度进一步升高,此时活性侵彻体前端活性材料被激活,直至t2时刻,达到活性材料激活弛豫时间。此时,活性聚能侵彻体长度为L2,前端活性材料发生爆燃反应,产生初始化学能分布式释放效应,依次产生冲击波S1、S2、S3,对应冲击波传播半径分别为R1、R2、R3。由于各反应点反应时序差异,R1>R2>R3。与此同时,活性聚能侵彻体后部杵体形成,变形过程中温度继续升高,由于未到达激活弛豫时间,未发生反应。
第三阶段,由于沿轴线方向存在速度梯度,活性聚能侵彻体不断拉伸、变长,在t3时刻,长度为L3。除前端活性材料持续发生爆燃反应,冲击波半径分别增加至R′1、R′2、R′3外,活性聚能侵彻体后端活性材料达到激活弛豫时间,开始发生爆燃反应,产生冲击波S4、S5、S6,对应冲击波传播半径分别为R′4、R′5、R′6。随着活性侵彻体继续拉伸变形及运动,各反应点持续爆燃,冲击波传播半径进一步增加至R″1~R″6,完成整个化学能分布式释放过程。
需要特别说明的是,活性材料反应的剧烈程度与其密度、尺寸密切相关。密度和尺寸增大,反应速率减小。因此对活性聚能侵彻体而言,其化学能分布式释放行为显著受成形过程中的压力场、温度场、速度场、密度场和质量场分布影响,在研究其化学能分布式释放行为时,需综合考虑以上因素。
基于以上类射流活性聚能侵彻体成形及化学能分布式释放过程,建立类射流活性聚能侵彻体释能模型,为了便于问题分析,作如下假设:
(1)类射流活性聚能侵彻体头部和杵体均近似锥形;
(2)类射流活性聚能侵彻体可划分为多个微元,各微元互不干扰;
(3)各微元为均为圆柱形,连续分布;
(4)类射流活性聚能侵彻体成形过程中,总质量不变。

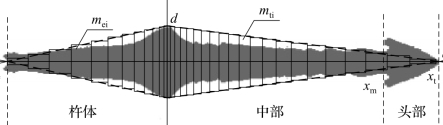

基于以上假设,以活性射流前部与杵体分界面中点为原点,建立二维平面物质坐标系,类射流活性聚能侵彻体化学能分布式释放计算模型如图3.2所示。
图3.2 类射流活性聚能侵彻体化学能分布式释放计算模型
根据类射流活性聚能侵彻体的形状,其可分为头部、中部及杵体3部分。各部分母线可分别通过函数ft(x)、fm(x)、fe(x)进行描述。
类射流活性聚能侵彻体头部、中部、杵体部分质量可分别表述为
式中,xt、xm、xe为类射流活性聚能侵彻体头部、中部及杵体坐标,可通过脉冲X光实验获得;ρt、ρm、ρe分别为侵彻体头部、中部及杵体平均密度,对于惰性金属侵彻体,可取药型罩材料密度,对于活性侵彻体,一般通过仿真获得。
侵彻体总质量可表述为
更一般地,以坐标原点为分界线,可将类射流活性聚能侵彻体分为射流前部和杵体,两部分均可等效为锥体,前、后部锥体的锥角分别为α、β。
类射流活性聚能侵彻体前部划分为nt个微元,各微元编号i为1,2,3,…,nt,各微元质量为mti,类射流活性聚能侵彻体前部总质量表述为
类射流活性聚能侵彻体后部划分为ne个微元,各微元编号i为1,2,3,…,ne,各微元质量为mei,类射流活性聚能侵彻体后部总质量表述为
此时,类射流活性聚能侵彻体总质量可表述为
根据准定常射流成形理论,射流微元速度可表述为
式中,v0为药型罩平均压合速度,mi为微元质量,μ为内、外层之间微元质量,y2为外层与内层微元质量之比。
药型罩外层、内层微元运动速度可分别表述为
药型罩外层形成杵体部分,内层形成射流前部,则图3.2中,射流后部和前部平均速度分别为v2和v3。
射流前部、后部长度分别为xt、xe,在t时刻,根据质量守恒定律,有
在化学能分布式释放过程中,爆燃波从侵彻体前端向尾部传播。假设爆炸加载下,冲击波传播速度为Ds,在t时刻,冲击波传播距离可表述为
被激活的类射流活性聚能侵彻体质量为
活性材料激活弛豫时间为τ时,爆炸冲击波在t-τ时刻之前传播过的类射流活性聚能侵彻体完全反应,释放全部化学能,总释放能量可表述为
式中,E0为单位质量活性材料理论含能量。式(3.15)即类射流活性聚能侵彻体化学能随时间分布释放模型。
在空间尺度上,类射流活性聚能侵彻体不断拉伸、运动。在物质坐标系xoy的基础上,建立空间坐标系x′o′y′,在t时刻,类射流活性聚能侵彻体运动至位置
类似地,活性材料激活弛豫时间为τ时,在x′处,总释放能量可表述为
式(3.15)即类射流活性聚能侵彻体化学能随空间分布释放模型。
