海信TLM22V66型电视机有声无像
【摘要】：检修时应首先采用电阻测量法检测N806的引脚阻值，如图5-61所示。经初步检查，未见异常，但通电检验时发现N806的○1脚始终无电压，因而判断PWP背光源开关控制电路有故障，其电路原理如图5-62所示。经进一步检查，最终是R831呈开路性损坏，其实物组装如图5-63所示。因此，当N806脚始终无电压或始终有12V电压，而XP805④脚的高/低转换电平又正常时，则一定是V803或V804及其周围元器件有故障，但前者是V804一直处于截止状态，而后者是V804一直处于导通状态。
故障分析与检修：根据故障现象和检修经验，可初步判断故障原因仅限于背光源控制电路，因此，检修时可首先注意检查背光源控制电路。检修时应首先采用电阻测量法检测N806的引脚阻值，如图5-61所示。经初步检查，未见异常，但通电检验时发现N806的○1⑫脚始终无电压，因而判断PWP背光源开关控制电路有故障，其电路原理如图5-62所示。

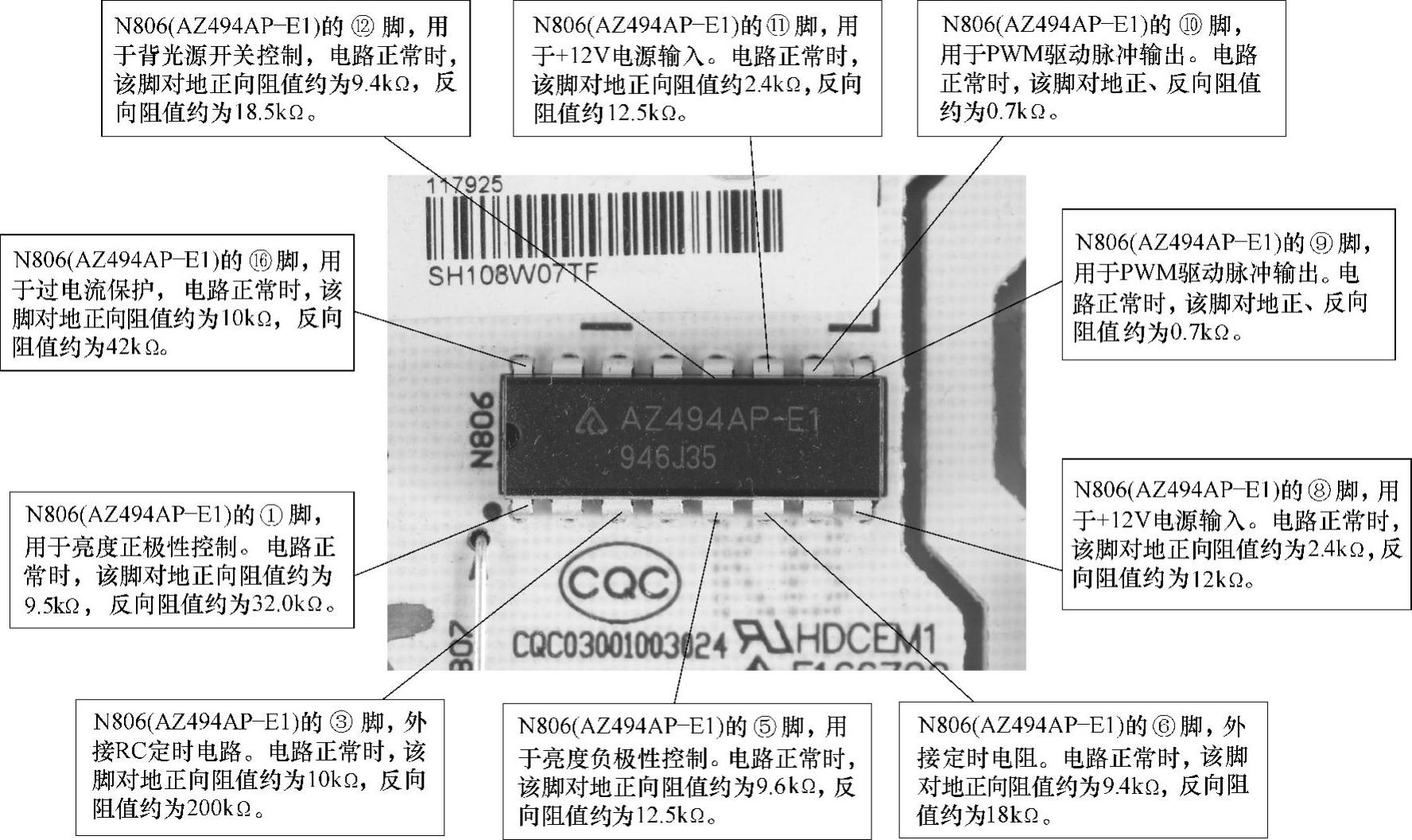

图5-61 N806（AZ494AP-E1）实物图

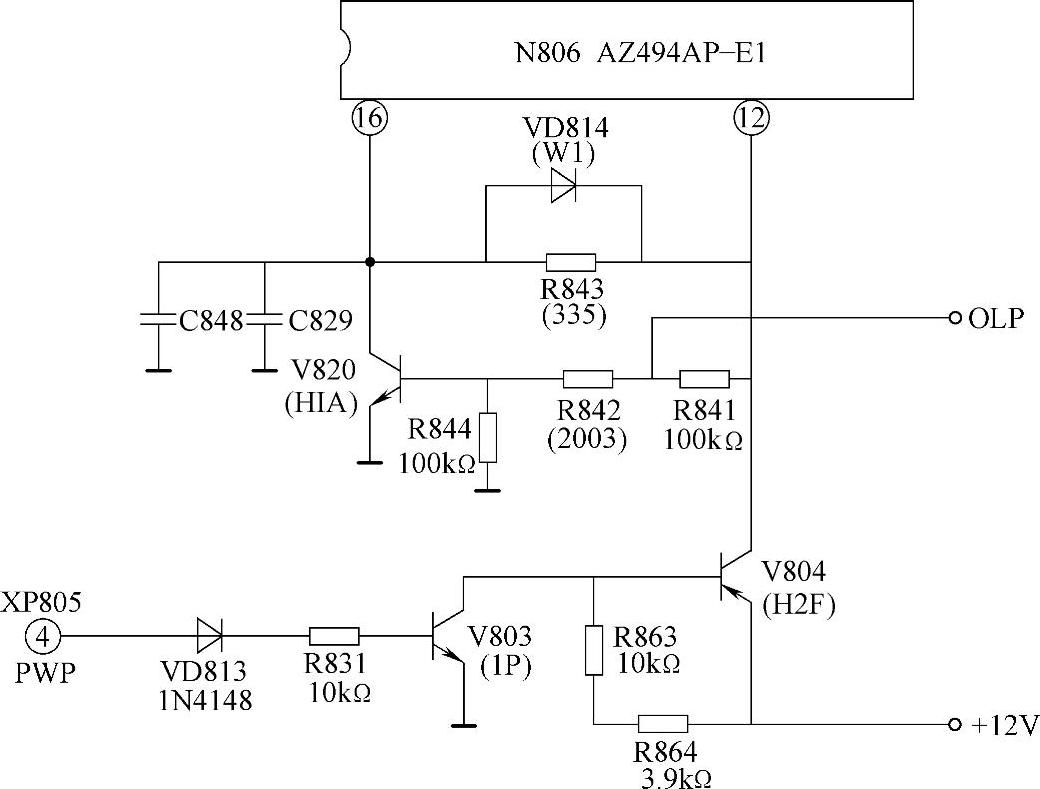

图5-62 PWP背光源开关控制电路原理图
注：该图依实物绘制，仅供参考。
经进一步检查，最终是R831呈开路性损坏，其实物组装如图5-63所示。用10kΩ/1/4W碳膜电阻更换后，故障排除。
图5-63 背光源开关控制元器件实物图
小结：在图5-62中，N806（AZ494AP-E1）的⑫脚用于背光源开关控制，在正常状态，遥控开关机时，随着XP805④脚的高/低电平转换，N806⑫脚有12V/0V转换电压。因此，当N806⑫脚始终无电压或始终有12V电压，而XP805④脚的高/低转换电平又正常时，则一定是V803或V804及其周围元器件有故障，但前者是V804一直处于截止状态，而后者是V804一直处于导通状态。
