故障分析与检修：根据检修经验，在该机出现无电，指示灯不亮时，应首先注意检查电源适配器是否有正常的12V电压输出。经检查，最终是B01击穿损坏，如图5-5所示，将其换新后，故障排除。小结：在图5-5中，B01是一种硅整流全桥，用于将220V交流电压转换成脉动300V电压，为开关稳压电源电路供电，击穿时会熔断电源熔丝管，形成无电指示灯不亮故障。......
2025-09-29
海信TLM22V66型液晶电视机频繁自动关机，指示灯不亮问题解决方法
【摘要】：检修时可首先采用电阻测量法对每一个元器件进行排查，结果未见异常。根据检修经验，这时应注意检测N801④脚电压，结果有波动现象，并有上升趋势，而正常时应稳压在约0.01V。将R822焊下检查，其阻值以增大。当V801导通电流增大时，R822的两端电压升高，N801④脚的取样电压上升，当其上升电压达到设定的阈值时，保护功能动作，形成保护关机。因此，在该机出现无+12V电压的保护故障时，可首先将R822直接换新。无效时再行检查。
故障分析与检修：根据故障现象，检修时可在故障出现时，检测XP805插件的⑤、⑥脚电压，结果发现故障出现时XP805的⑤、⑥脚无电压，而正常时有+12V电压，但此时检查C810两端有+300V电压，因而说明故障原因是在+12V开关稳压电源电路。检修时可首先采用电阻测量法对每一个元器件进行排查，结果未见异常。
根据该机+12V开关稳压电源电路的工作原理，这时应重点检查+12V电源控制元器件，其实物组装如图5-57所示，电路原理图如图5-58所示。根据检修经验，这时应注意检测N801（SG6859ADZ）④脚电压，结果有波动现象，并有上升趋势，而正常时应稳压在约0.01V。因而判断电流检测电路有故障。将R822焊下检查，其阻值以增大。用0.51Ω/2W碳膜电阻更换后，故障排除。

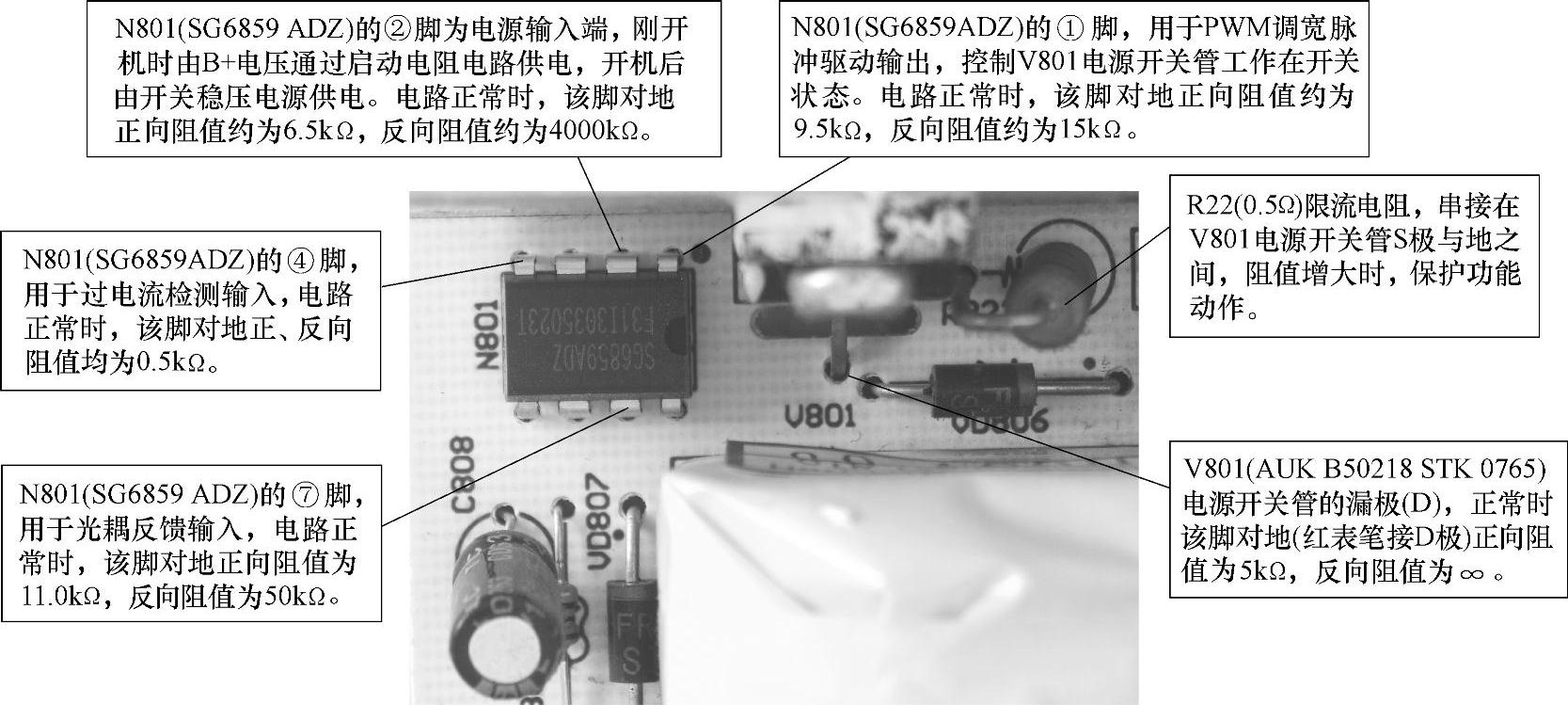

图5-57 N801/V801+12V电源控制元器件实物图
(https://www.chuimin.cn)

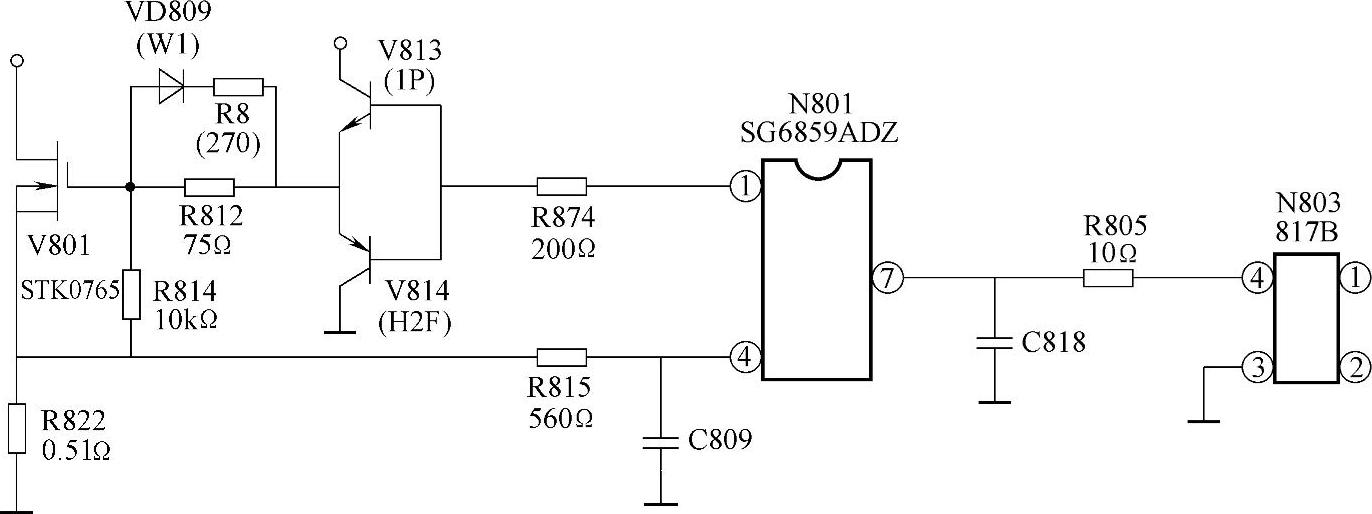

图5-58 N801（SG6859ADZ）开关脉冲输出电路原理图
注：该图依实物绘制，仅供参考。
小结：在图5-57（或图5-58）中，R22（0.51Ω）是串接在V801源极（S）的限流电阻，用于检测V801的导通电流，为N801④脚提供取样电压。当V801导通电流增大时，R822的两端电压升高，N801④脚的取样电压上升，当其上升电压达到设定的阈值时，保护功能动作，形成保护关机。但在V801导通电流正常，而R822阻值增大时，R822的两端电压也会升高，从而使保护功能误动作。
因此，在该机出现无+12V电压的保护故障时，可首先将R822直接换新。无效时再行检查。
