海信TLM22V66型液晶电视机无法开机，指示灯不亮的处理方法
【摘要】：经初步检查，电源插头两极间有阻值，因而说明机内电源熔丝完好，但这不等于说电源板无故障。经检查，C814两端无电压，但C810两端电压正常。但检查N801②脚的正、反向阻值较正常值异常。主要是在T801启动后为N801提供工作电压。因此，当R807开路或阻值增大时，N801就不能进入正常的工作状态。
故障分析与检修：在检修经验中，当电视机无电，指示灯也不亮时，可首先用万用表的R×1k挡检测一下电源插头两极间是否有一定阻值，以判断机内电源熔丝是否熔断，进而确定故障的所在范围。经初步检查，电源插头两极间有阻值，因而说明机内电源熔丝完好，但这不等于说电源板无故障。
根据故障现象及检修经验，拆壳后应首先注意检查+12V输出电压滤波电容C814和+300V滤波电容C810的两极间电压是否正常。经检查，C814两端无电压，但C810两端电压正常。再进一步检查电源开关管和N801（SG6859ADZ）的引脚在线阻值基本正常。但检查N801②脚的正、反向阻值较正常值异常。因而怀疑其外接的供电路有故障。其电路原理图如图5-55所示。
经进一步认真检查，最终是R807限流电阻变值，其阻值已增大到约300kΩ，其实物组装如图5-56所示。用10Ω/1/4W碳膜电阻代换后，故障排除。
小结：在图5-55或图5-56中，R807为10Ω限流电阻，它与VD807、C808等组成N801②脚供电压电路。主要是在T801启动后为N801提供工作电压。因此，当R807开路或阻值增大时，N801就不能进入正常的工作状态。但在R807开路时，应注意检查VD807，因为当VD807击穿或漏电时，+300V电压通过R808→R809→R810→VD807→R807→T801的3～4绕组→地构成回路，进而使R807损坏。

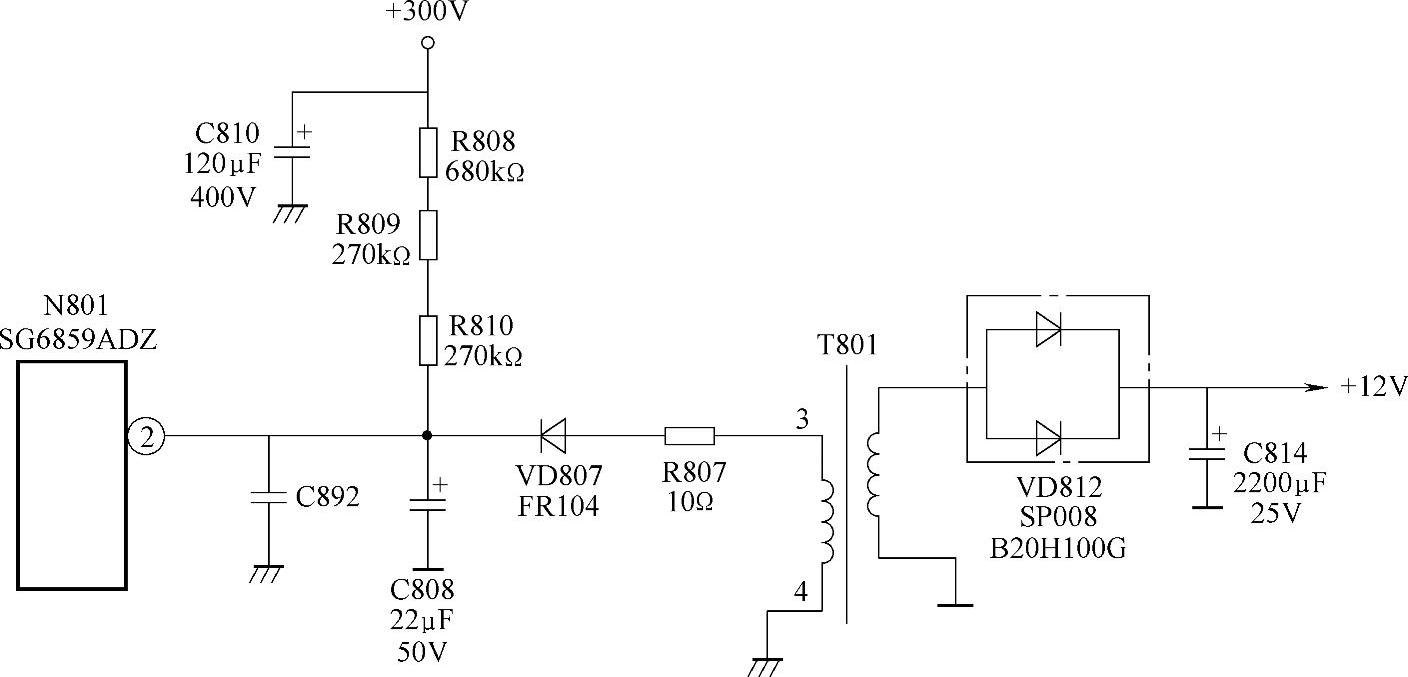

图5-55 N801（SG6859ADZ）②脚供电电路原理图
注：该图依实物绘制，仅供参考。
图5-56 R807（100）限流电阻实物图
