经初步检查，电源插头两极间有阻值，因而说明机内电源熔丝完好，但这不等于说电源板无故障。经检查，C814两端无电压，但C810两端电压正常。但检查N801②脚的正、反向阻值较正常值异常。主要是在T801启动后为N801提供工作电压。因此，当R807开路或阻值增大时，N801就不能进入正常的工作状态。......
2023-06-18
海信TLM22V66液晶电视机无法开机，可能是电源熔丝管烧断的原因
【摘要】：经检查，发现V801的中间脚对地正、反向阻值均为零，将其焊下检查，其源漏极之间已呈击穿状态，其实物如图5-52所示。图5-52 STK0765实物图再进一步检查，未见其他损坏及不良元器件后，将V801换新，故障排除。在仅是V801击穿损坏时，应注意检查+300V整流电路是否正常，在更换新的V801之前，应通电检查+300V电压是否正常，若异常应将整流元器件和高压滤波电容焊下检查，必要时将怀疑元器件换新。只有在+300V电压正常时，才可以换上新的V801进行通电检验。
故障分析与检修：在检修经验中，电源熔丝管呈焦黑状烧断，一般是供电源电路（主要包括+300整流电路、220V电压输入电路、+12V开关稳压电源电路）中有短路元器件。检修时可首先采用电阻测量法对一些功率元器件（主要+300V整流元器件和电源开关管）进行在线检查。经检查，发现V801（STK0765）的中间脚对地正、反向阻值均为零，将其焊下检查，其源漏极之间已呈击穿状态，其实物如图5-52所示。

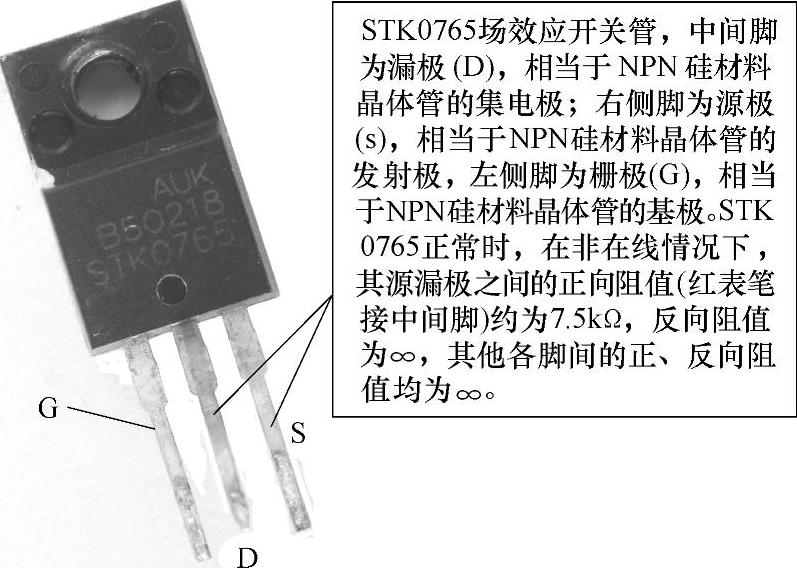

图5-52 STK0765实物图
再进一步检查，未见其他损坏及不良元器件后，将V801（STK0765）换新，故障排除。
小结：在检修经验中，V801开关管击穿损坏的故障原因比较复杂，但一般是自动稳压控制环路不良，很少是V801自身不良所致。因此，在检修时一定对光耦合器等反馈环路元器件进行认真检查，必要时将N803（817B）光耦合器与V801（STK0765）一起换新。
在仅是V801击穿损坏时，应注意检查+300V整流电路是否正常，在更换新的V801之前，应通电检查+300V电压是否正常，若异常应将整流元器件和高压滤波电容焊下检查，必要时将怀疑元器件换新。只有在+300V电压正常时，才可以换上新的V801进行通电检验。
