故障分析与检修：根据检修经验及故障现象，可初步判断屏供电电路有故障。在该机中，屏供电电路比较复杂，其供电主要由U26（TPS65161）和U23（ISL24822）等完成。因此，检修时可首先注意检查U26和U23的引脚电路，其实物组装分别如图5-39和图5-40所示，电路原理图如图5-41和图5-42所示，引脚功能及正常状态下的电阻值见表5-4和表5-5。

经检查，U26（TPS65161）和U23（ISC24822）及其外围元器件均正常。但通电检查时，U26的㉒、㉑、⑳脚始终无电压。因而判断屏供电控制电路有故障，其电路元器件实物组装如图5-43所示，电路原理图如图5-44所示。

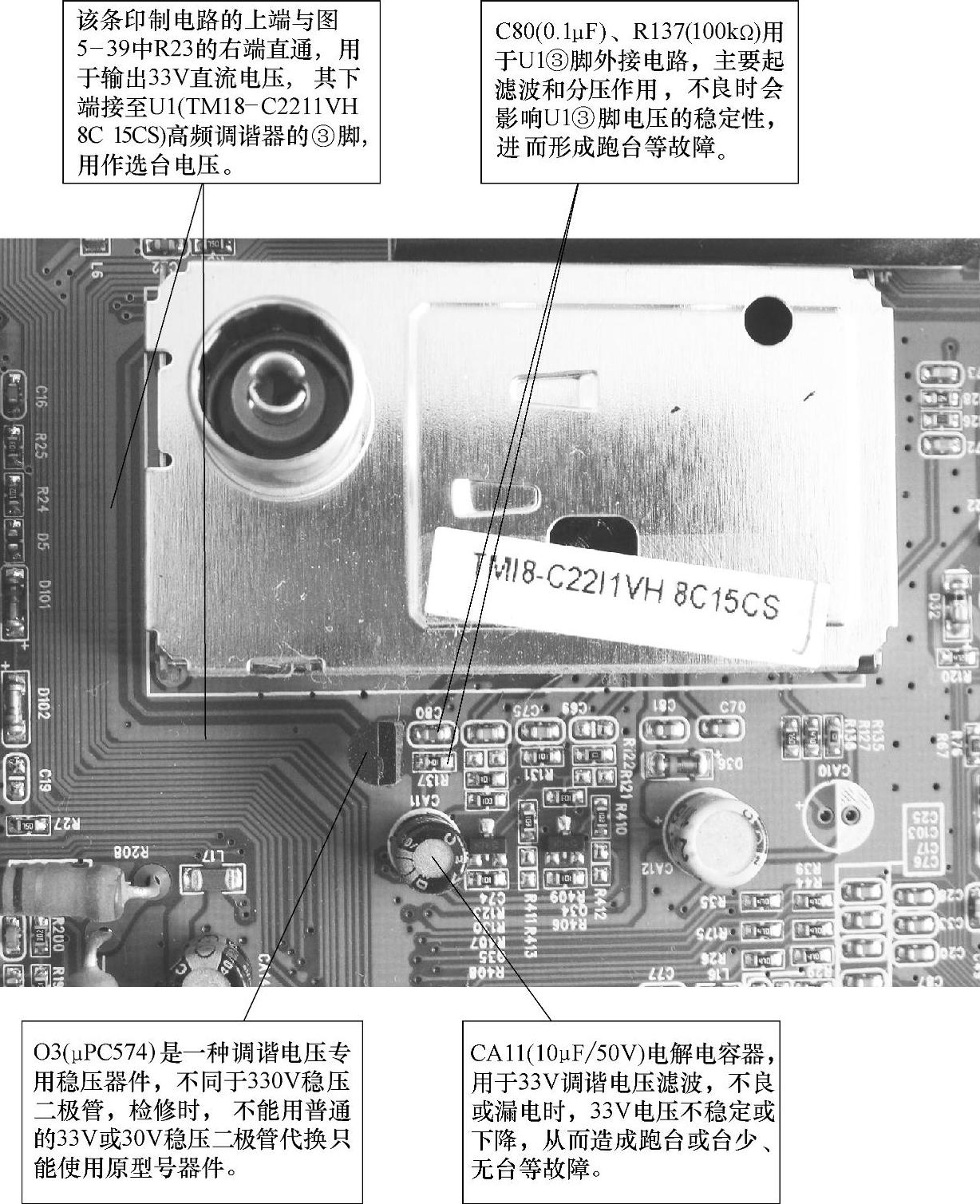

图5-36 调谐器③脚外部供电电路元器件实物组装图

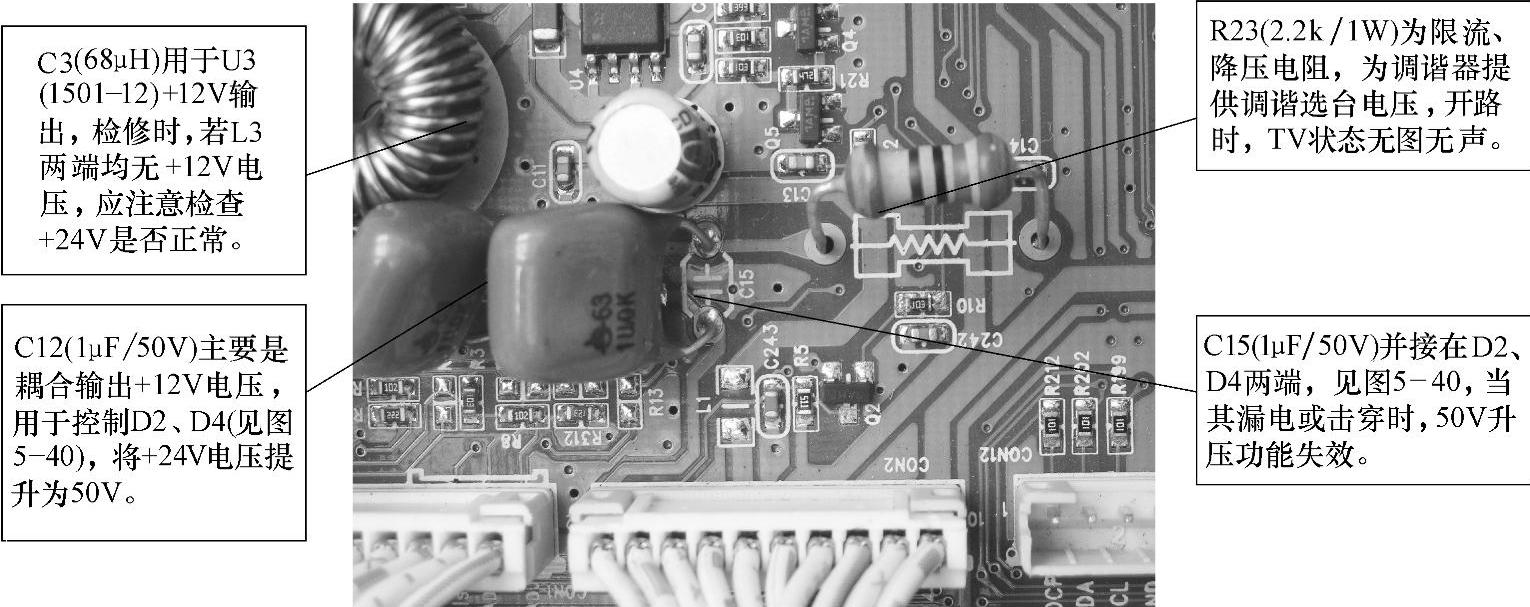

图5-37 高频调谐器+32V供电压电路元器件实物组装图

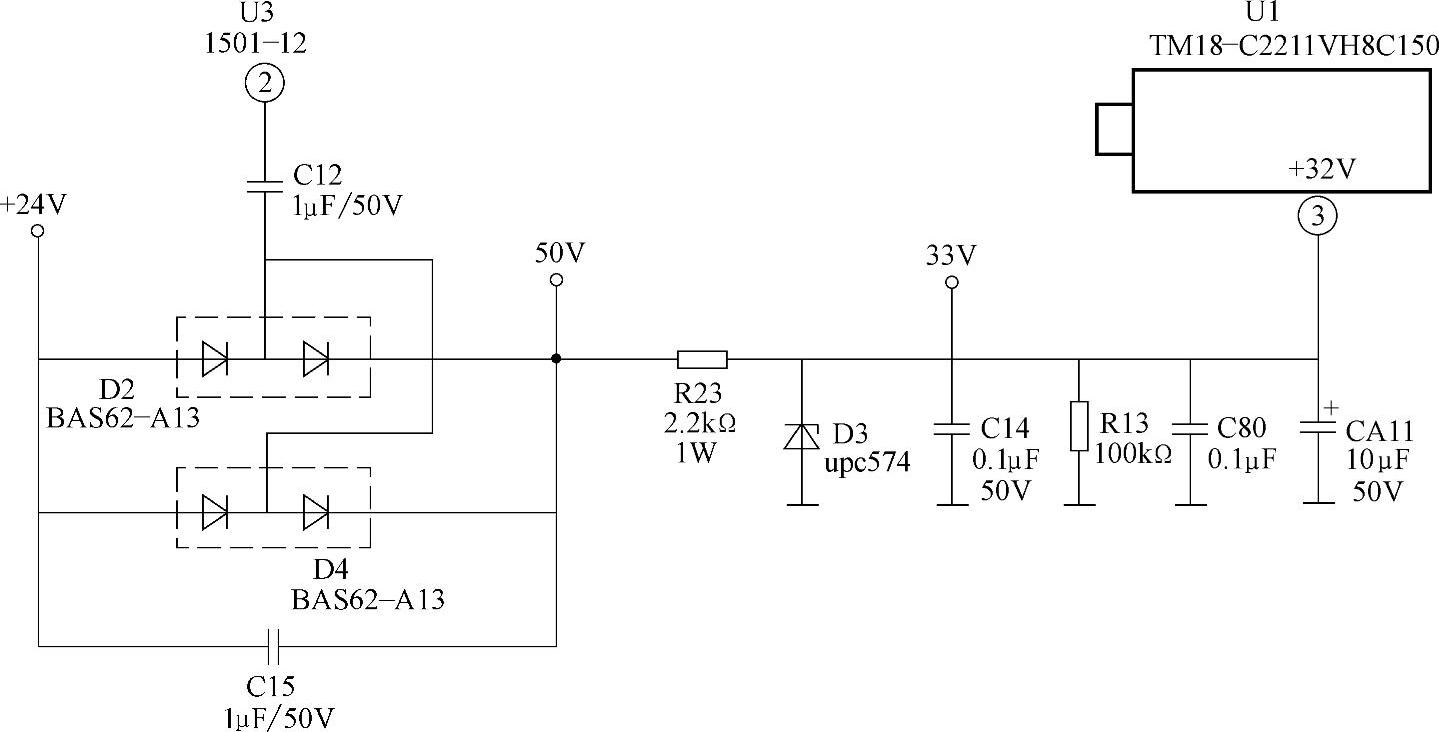

图5-38 高频调谐器+32V供电压电路原理图

注：该图依实物绘制，仅供参考。

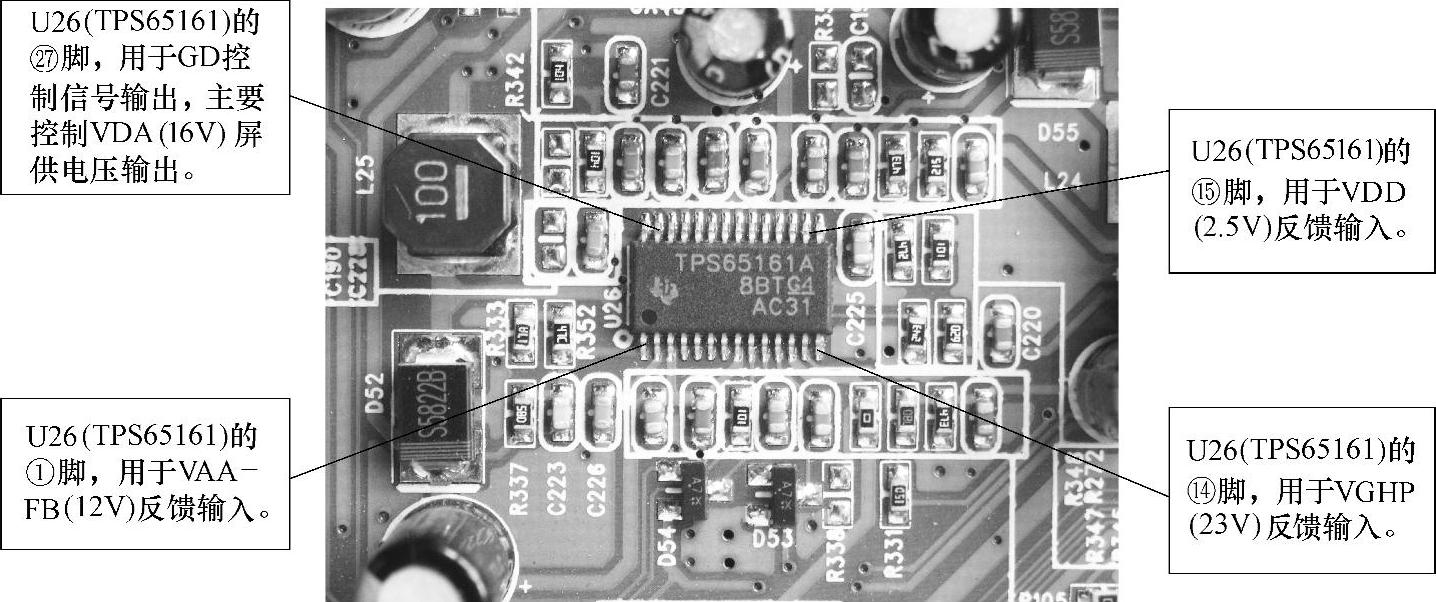

图5-39 长虹LT32710型液晶电视机中的U26（TPS65161）实物图

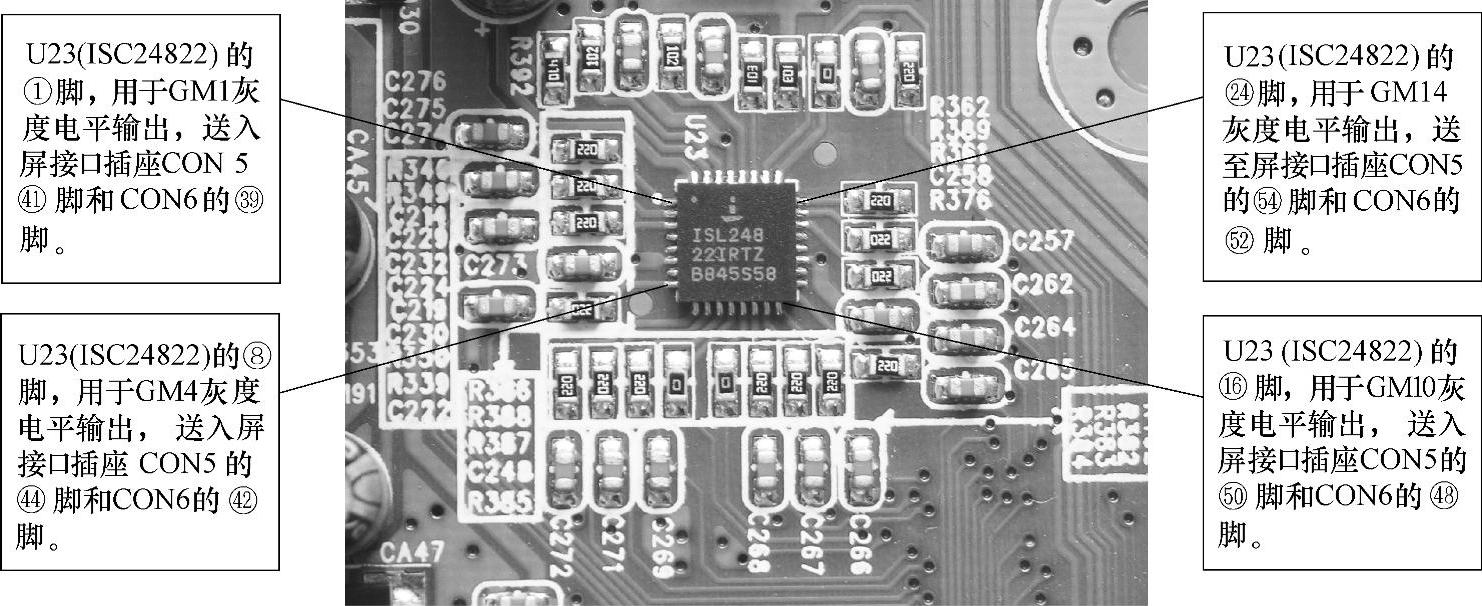

图5-40 长虹LT32710型液晶电视机中的U23（ISL24822）实物图

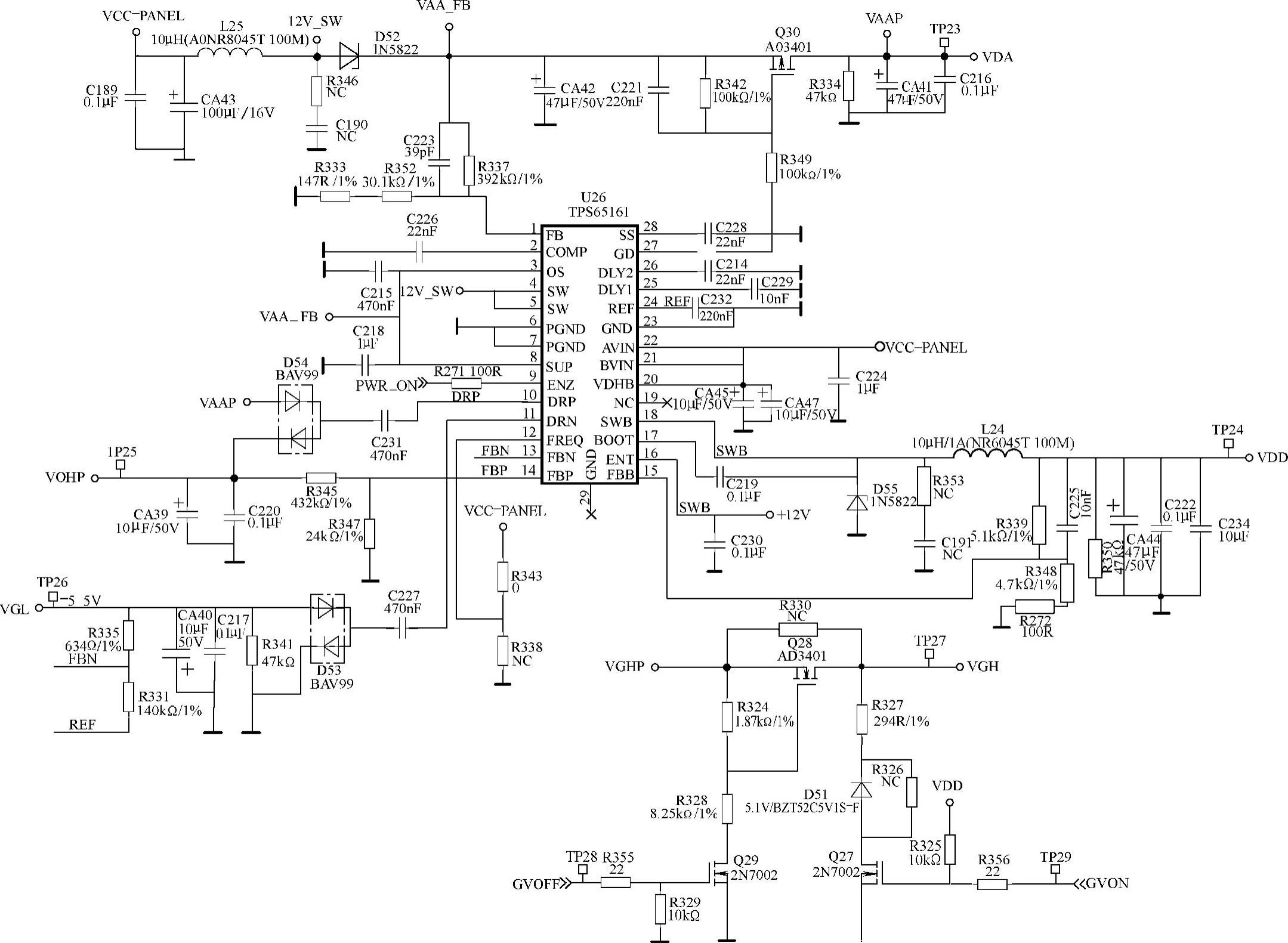

图5-41 长虹LT3271O型液晶电视机中U26（TPS65161）电路原理图

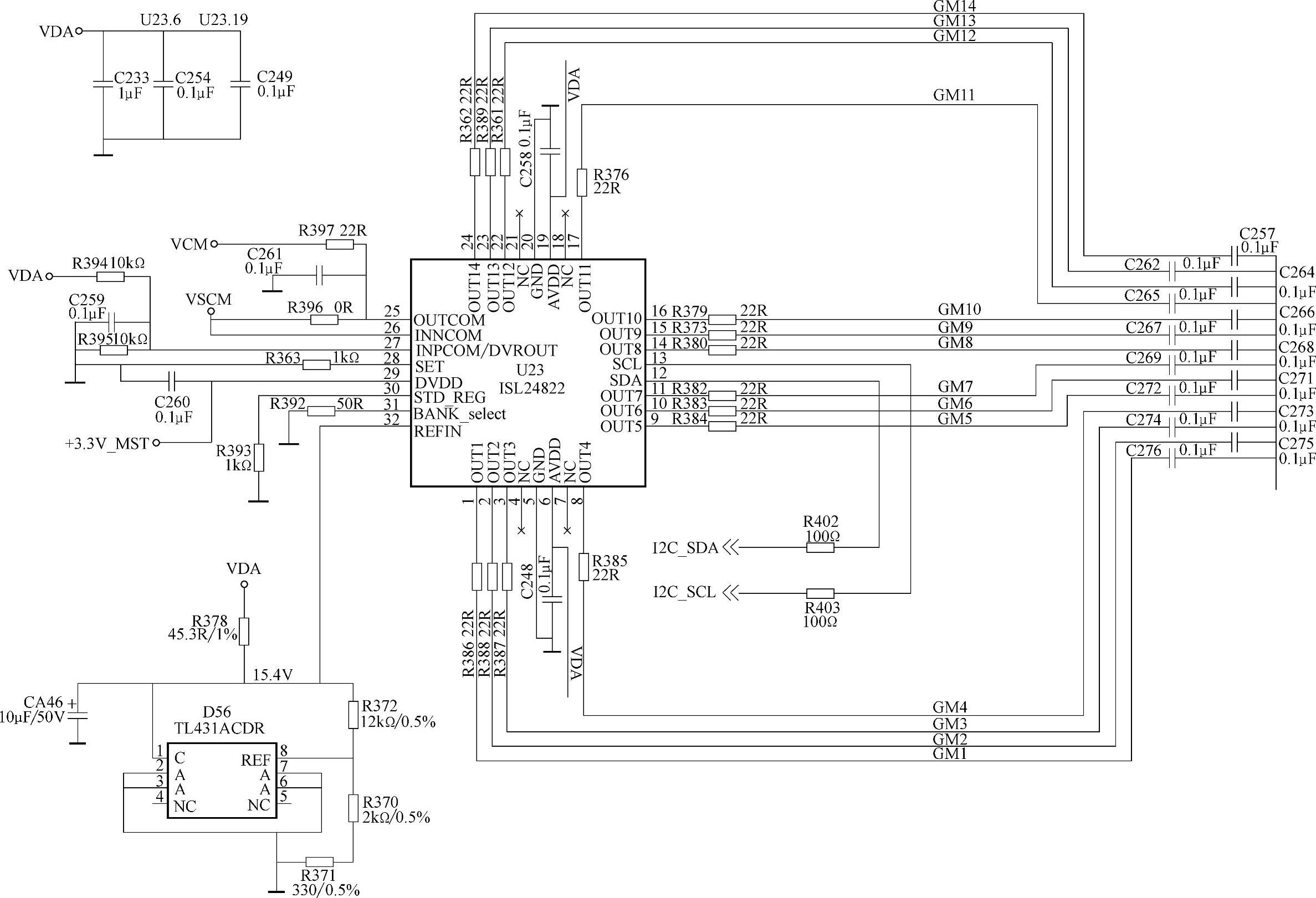

图5-42 长虹LT3271O型液晶电视机中U23（ISL24822）电路原理图

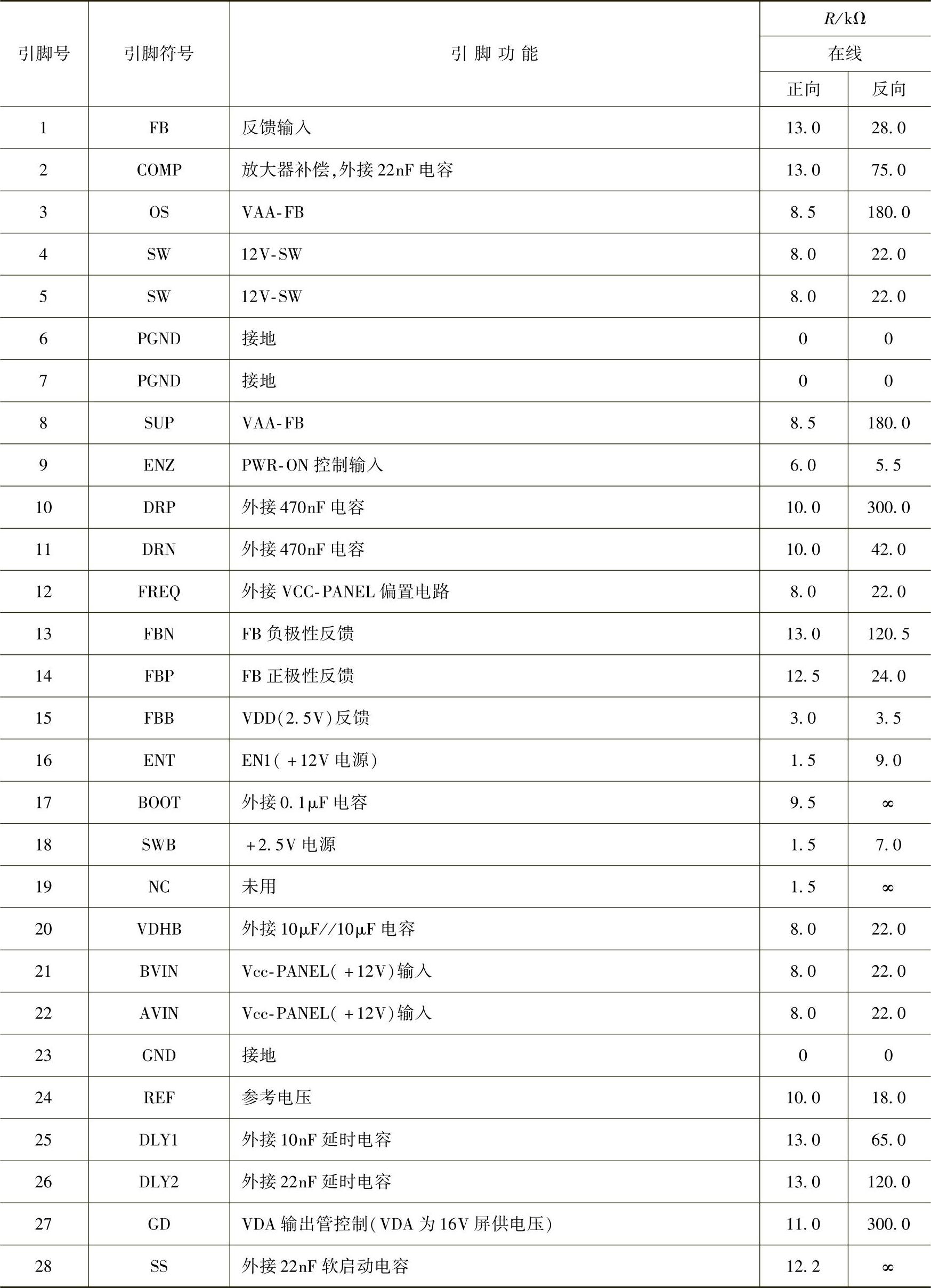

表5-4 U26（TPS65161）引脚功能及电路正常状态下的电阻值

注：表中数据用MF47型万用表R×1k档测得，仅供参考。

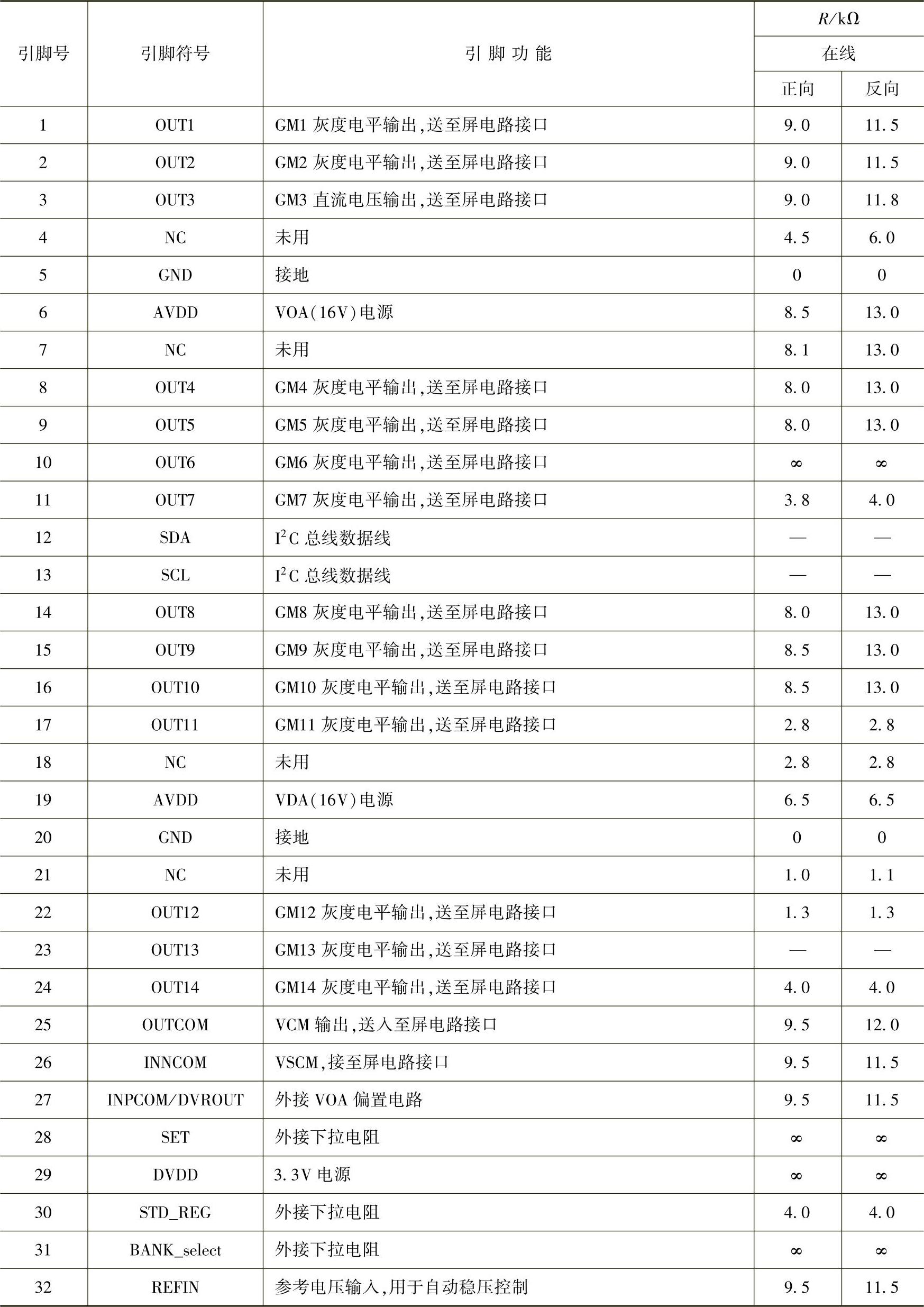

表5-5 U23（ISL24822）引脚功能及电路正常状态下的电阻值

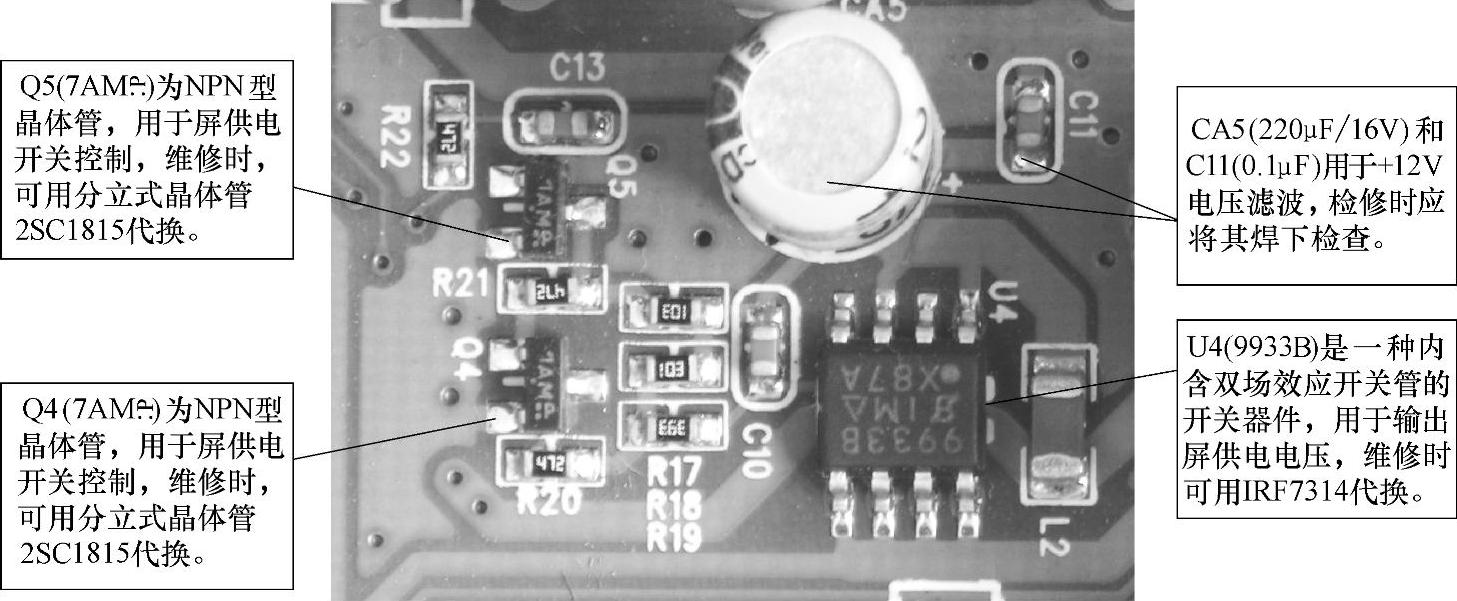

图5-43 屏供电控制电路元器件实物组装图

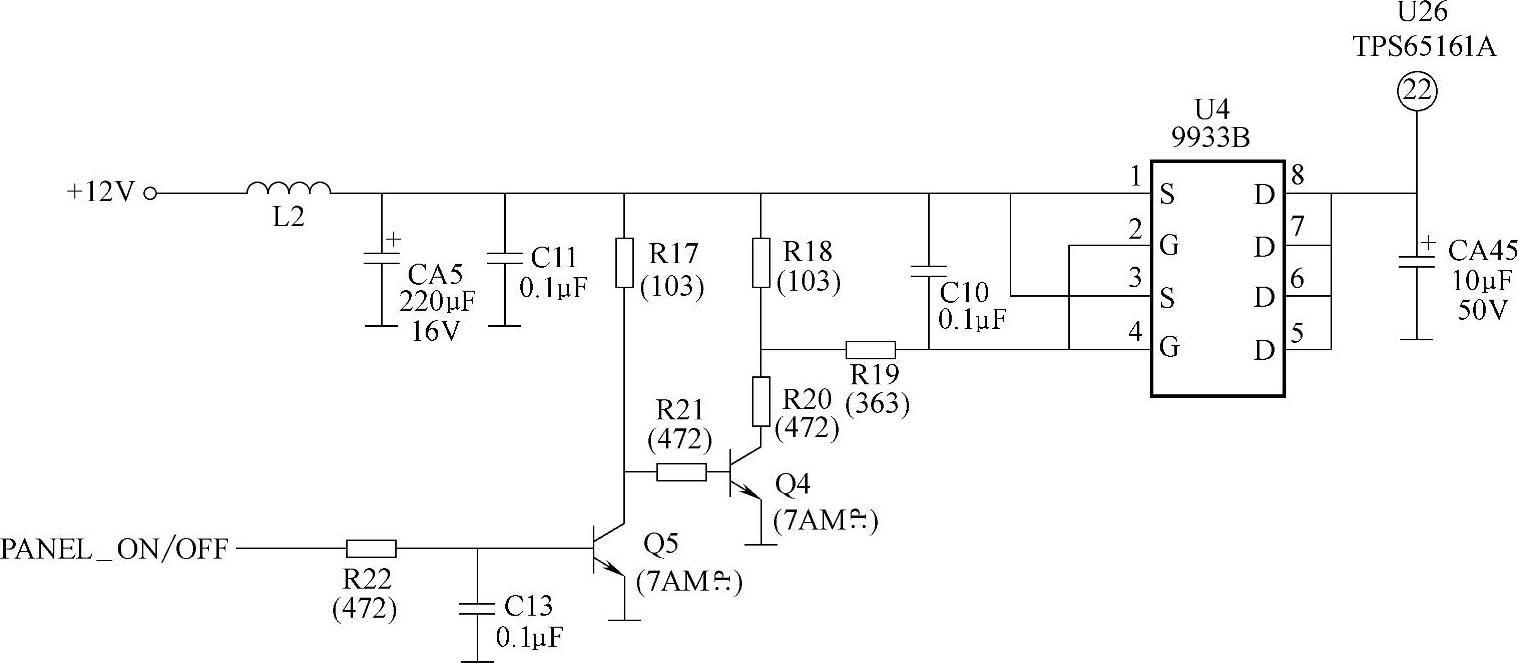

图5-44 屏供电控制电路原理图

注：该图依实物绘制，仅供参考。

经进一步检查，最终是U4内部不良，将其换新后，故障排除。

小结：在图5-43（或图5-44）中，U4（9933B）是一种内含两只P沟道场效应晶体管的开关器件，它在U13（MST-721）主芯片（151）脚输出的“PANEL_ON/OFF”信号控制下工作在开关状态。当“PANEL_ON/OFF”信号为低电平时，Q5截止，Q4导通，U4的②、④脚为低电平，U4呈导通状态，U26（TPS65161）的㉒、㉑、⑳脚有工作电压输入，屏供电电路进入工作状态，液晶屏点亮并显示图像；当“PANEL_ON/OFF”信号为高电平时，Q5导通，Q4截止，U4截止，U26的㉒、㉑、⑳脚无工作电压。因此，当U26的㉒、㉑、⑳脚无电压时，除注意检查U4及Q4、Q5外，还应注意检查U13主芯片（151）脚输出的“PANEL_ON OFF”信号电压是否转换正常。
