TCL液晶电视机37K72型：无光栅、无伴音，待机灯亮
【摘要】：图5-15 FAN7529MX功率因数校正电路原理图图5-16 FA55OOAN功率因数校正和NCP1377开关稳压电路原理图图5-17 TCL王牌LCD37K72机型中+5VP/+12VP开关稳压电源电路由Q914集电极输出的VCC2电压直接加到IC901的⑧脚，使功率因数校正电路启动工作，见图5-16。经进一步检查，最终是RJ901不良，将其换新后，故障排除。图5-19 TCL王牌LCD37K72机型中+24V电源过电流、过电压保护电路原理图注：该图仅供参考。
故障分析与检修：根据检修经验及故障现象可初步判断是保护功能动作，但此时，+5V开关稳压电源电路是正常工作的。其电路原理图如图5-17所示。+5V开关稳压电源电路正常工作时，除有+5V电压输出外，还必须有+12V电压正常输出。
在图5-17中，+5VP/+12VP开关稳压电路的核心元器件主要是IC905（LD7575）和Q900（STP10NK70ZFP）及T903等。在接通市网电压时，经整流全桥输出的B+电压（295V）通过T903一次绕组加到Q900（STP10NK70ZFP）开关管的漏（D）极，同时，B+电压又通过R965为IC905（LD7575）⑧脚提供HV高启动电压，并通过IC内部电流源母线向⑥脚外接VCC1滤波电容C951（220μF/50V）充电，以使IC905启动工作，由⑤脚输出PWM开关脉冲，驱动Q900进入工作状态。此时，T903的○01～○1⑫绕组感应电压经D924（FME-200B）整流、C959滤波输出+12VP电压，为负载供电；T903的9～8绕组感应电压经D921（FMW-2156）整流、C962滤波输出+5VP电压，为控制系统及电源指示灯供电。经检查，+5VP和+12VP输出电压均正常。但检查T901输出的+24V、+18V电压均为零，其电路原理图如图5-18所示。这时再进一步检查功率因数校正及+24V/+18V开关稳压电源电路，发现VCC2、VCC3电压均为零。其供电电路见图5-16。
在图5-16中，IC901⑧脚的VCC2电压是由VCC1通过Q914提供，如图5-19所示。而VCC3则是由VCC2通过Q910和Q904提供，见图5-16。在电路正常时，当+5VP电源建立后，微控制系统开始工作，由微控制器输出“PS”开机信号，使Q915导通，IC912导通，Q914导通，并由集电极输出VCC2电压，见图5-19。

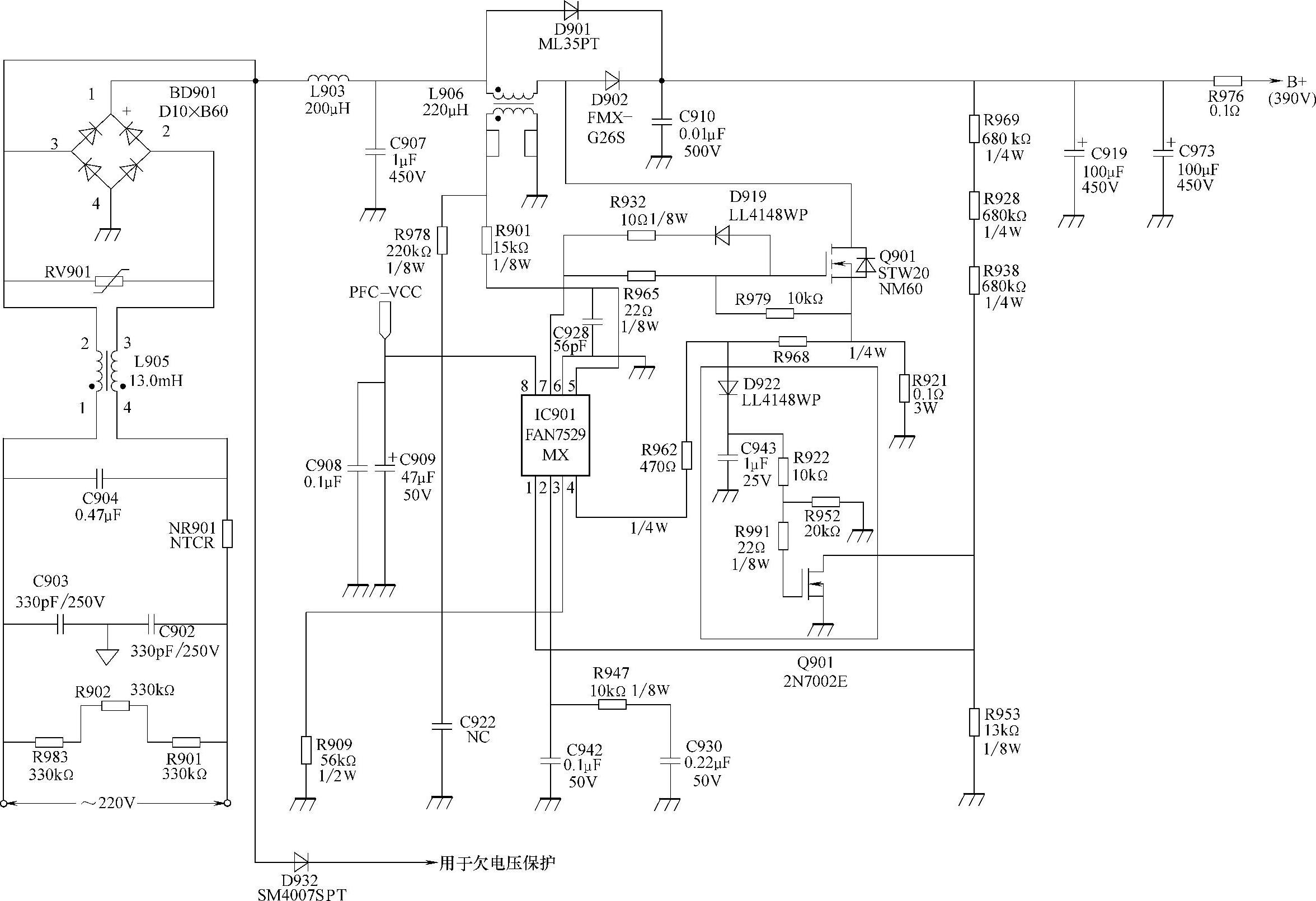

图5-15 FAN7529MX功率因数校正电路原理图
图5-16 FA55OOAN功率因数校正和NCP1377开关稳压电路原理图

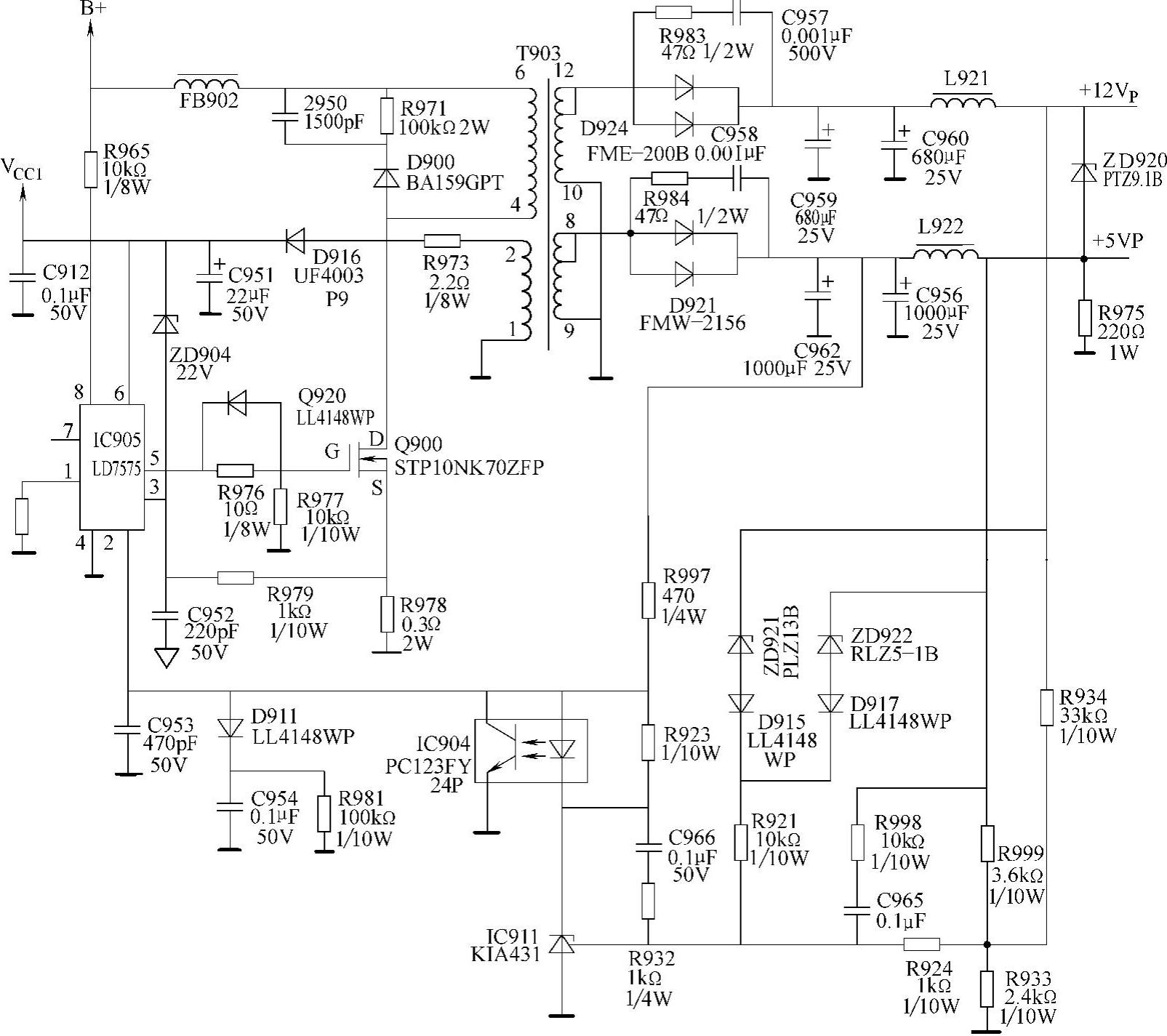

图5-17 TCL王牌LCD37K72机型中+5VP/+12VP开关稳压电源电路
由Q914集电极输出的VCC2电压直接加到IC901（FA5500AN）的⑧脚，使功率因数校正电路启动工作，见图5-16。此时，由于L907进入工作状态，其二次绕组有感应电压输出，除为IC901提供零电流侦测信号外，还通过D904整流、C920滤波形成直流电压，使Q903导通，Q910导通，Q904输出VCC3电压加到IC902（NCP1377）的⑥脚，从而使+24V/+18V开关稳压电源工作，并由图5-18的T901二次电路输出+24V、+18V电压，为负载电路供电。因此，当IC901⑧脚无VCC2电压时，功率因数校正电路和IC902（NCP1371）开关稳压电路就不工作，也就没有+24V、+18V电压输出。但再进一步检测“PS”信号时，有正常输出，而Q915基极却始终处于0V低电平，因而说明+24V或+18V电源有过电流或过电压保护故障。其电路原理图见图5-19所示。
经进一步检查，最终是RJ901不良，将其换新后，故障排除。
小结：在图5-19中，RJ901为过电流保护电路中的检测电阻。在电路正常时，当负载电流过大时，检测电阻RJ901上的压降也升高，IC931（FP130）保护IC内部的比较器动作，使其①脚输出高电平，Q921导通，+24V电压通过R952、Q921、D923、R994、R995触发SCR901导通，Q923导通，Q915基极被钳位于0V低电平，使Q915截止，IC912截止，Q914截止，VCC2无输出。同时，由于Q915截止，Q907（A04411内置P沟道场效应晶体管）也截止，无+12VP输出，从而起到过电流保护作用。

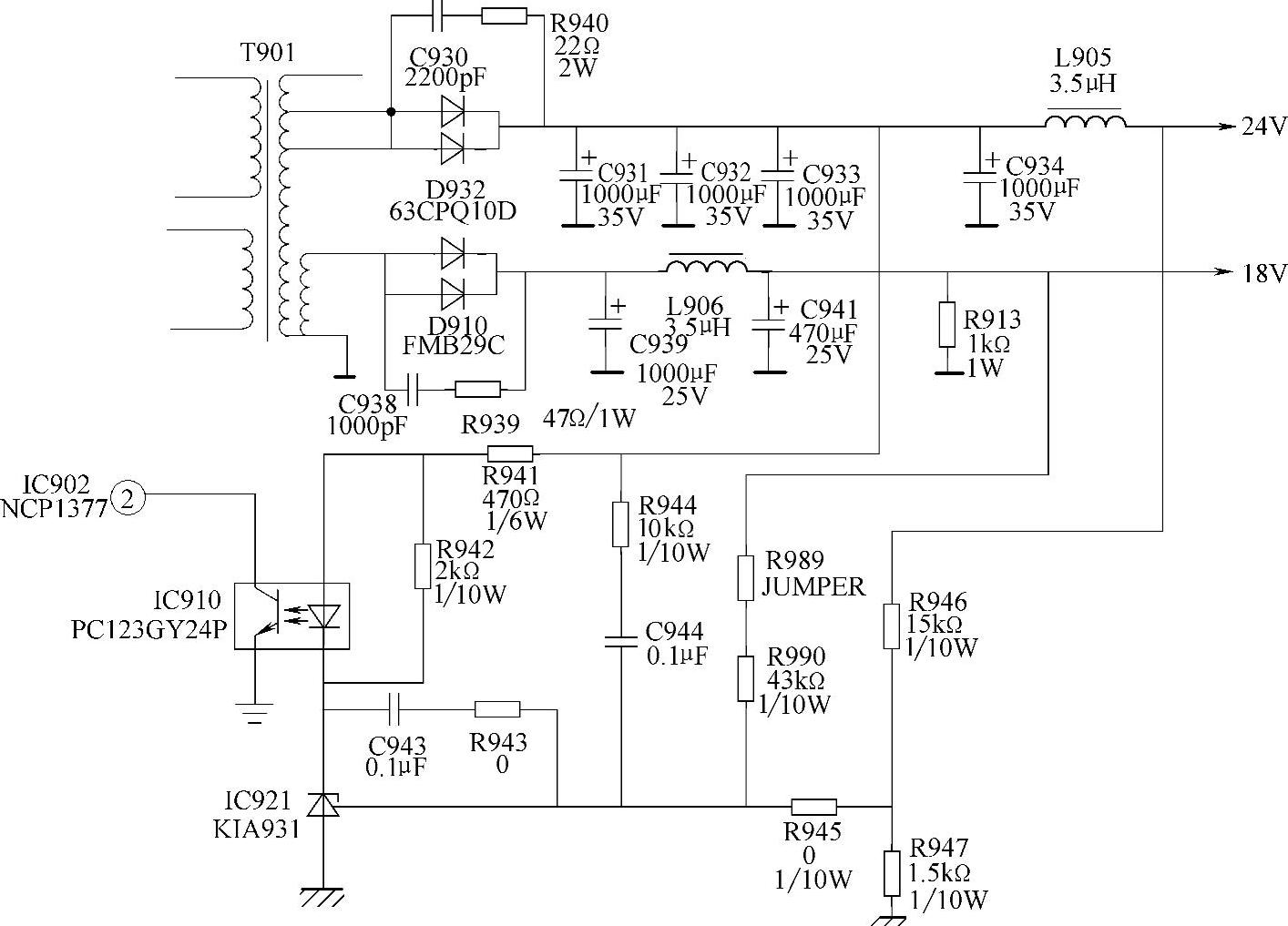

图5-18 TCL王牌LCD37K72机型中+24V/+18V开关稳压电源次级输出电路原理图
注：该图仅供参考。
图5-19 TCL王牌LCD37K72机型中+24V电源过电流、过电压保护电路原理图
注：该图仅供参考。
