TCL王牌LCD40A71P型液晶电视机UPFC输出电压不稳定问题
【摘要】：经初步检查发现UPFC供电电压有时呈现300V。根据检修经验，这时应注意检测IC1⑤脚、⑥脚、脚及①脚的工作电压，结果发现在故障出现时，①脚电压为6.1V左右。当其反向漏电时，会使加到IC1①脚的工作电压下降，从而引起保护功能动作，功率因数校正电路不启动，使UPFC输出为300V。因而，在ZD4处于不良状态时，则会出现UPFC输出电压不稳定的现象。因此，当IC1①脚电压异常时，则应首先检查ZD4或将其断开，必要时将其直接换新。
故障分析与检修：根据故障现象，检修时应首先注意检查开关稳压电源的工作电压。经初步检查发现UPFC（390V）供电电压有时呈现300V。这时，根据检修经验可初步认为功率因数校正电路中有不稳定或接触不良的元器件。经逐一检查未见有不良元器件及脱焊开裂等现象。
根据检修经验，这时应注意检测IC1（NCP1650）⑤脚、⑥脚、⑫脚及①脚的工作电压，结果发现在故障出现时，①脚电压为6.1V左右。因而判断+15V电压整流供电电路有故障或开关稳压电源电路异常。
经进一步检查，最终是ZD4（15V稳压管）不良，其电路原理图如图5-14所示。将其换新后，故障排除。
小结：在图5-14中，ZD4为15V稳压管，主要用于钳位保护。当其反向漏电时，会使加到IC1（NCP1650）①脚的工作电压下降，从而引起保护功能动作，功率因数校正电路不启动，使UPFC输出为300V。因而，在ZD4处于不良状态时，则会出现UPFC（390V）输出电压不稳定的现象。因此，当IC1（NCP1650）①脚电压异常时，则应首先检查ZD4或将其断开，必要时将其直接换新。

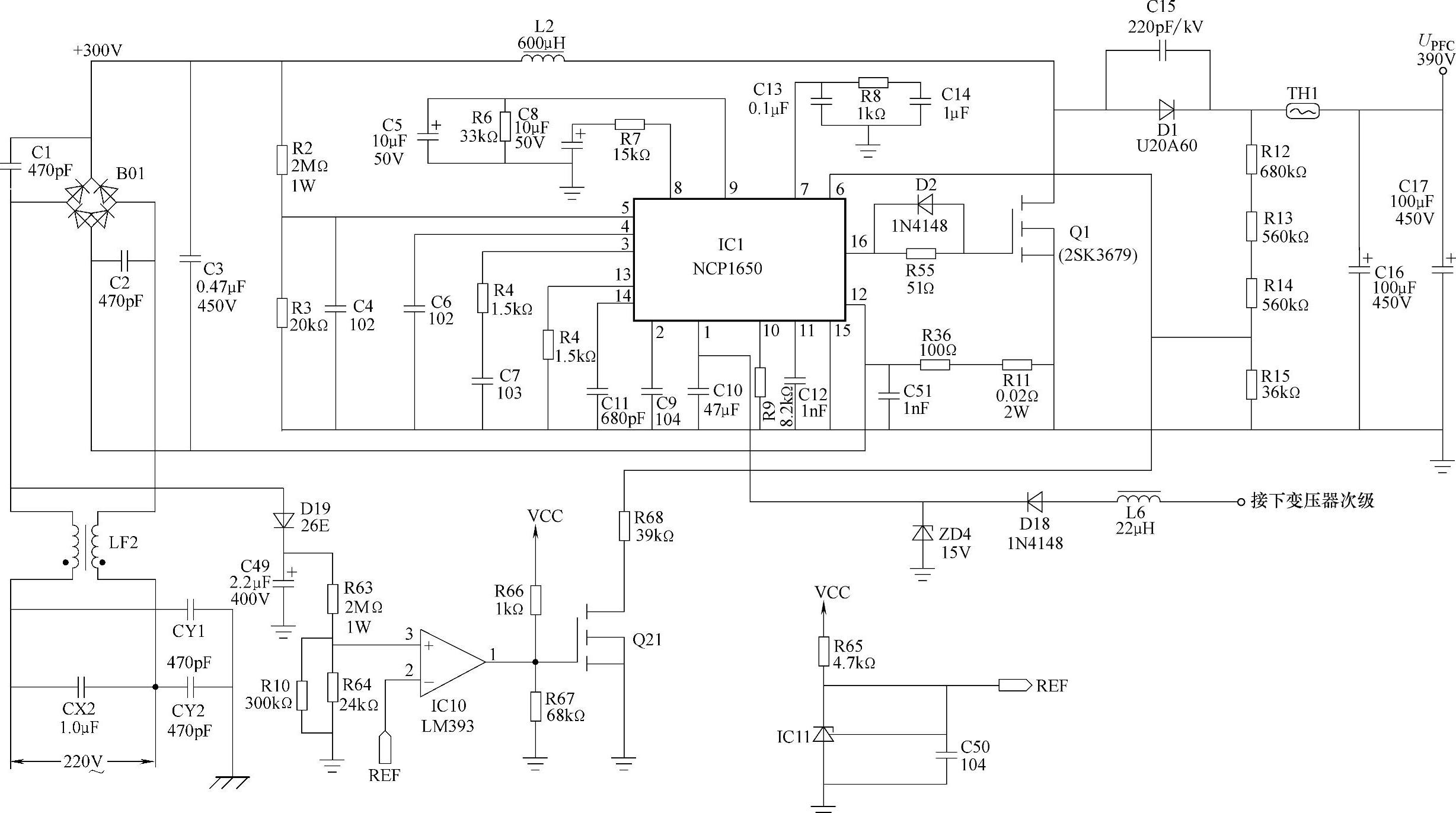

图5-14 NCP165O功率因数校正电路原理图
注：该图仅供参考。
