TCL王牌L24S10型液晶电视机无电，指示灯不亮的解决方法
【摘要】：故障分析与检修：根据检修经验，在该机出现无电，指示灯不亮时，应首先注意检查电源适配器是否有正常的12V电压输出。经检查，最终是B01击穿损坏，如图5-5所示，将其换新后，故障排除。小结：在图5-5中，B01是一种硅整流全桥，用于将220V交流电压转换成脉动300V电压，为开关稳压电源电路供电，击穿时会熔断电源熔丝管，形成无电指示灯不亮故障。
故障分析与检修：根据检修经验，在该机出现无电，指示灯不亮时，应首先注意检查电源适配器是否有正常的12V电压输出。其测量方法如图5-1所示。

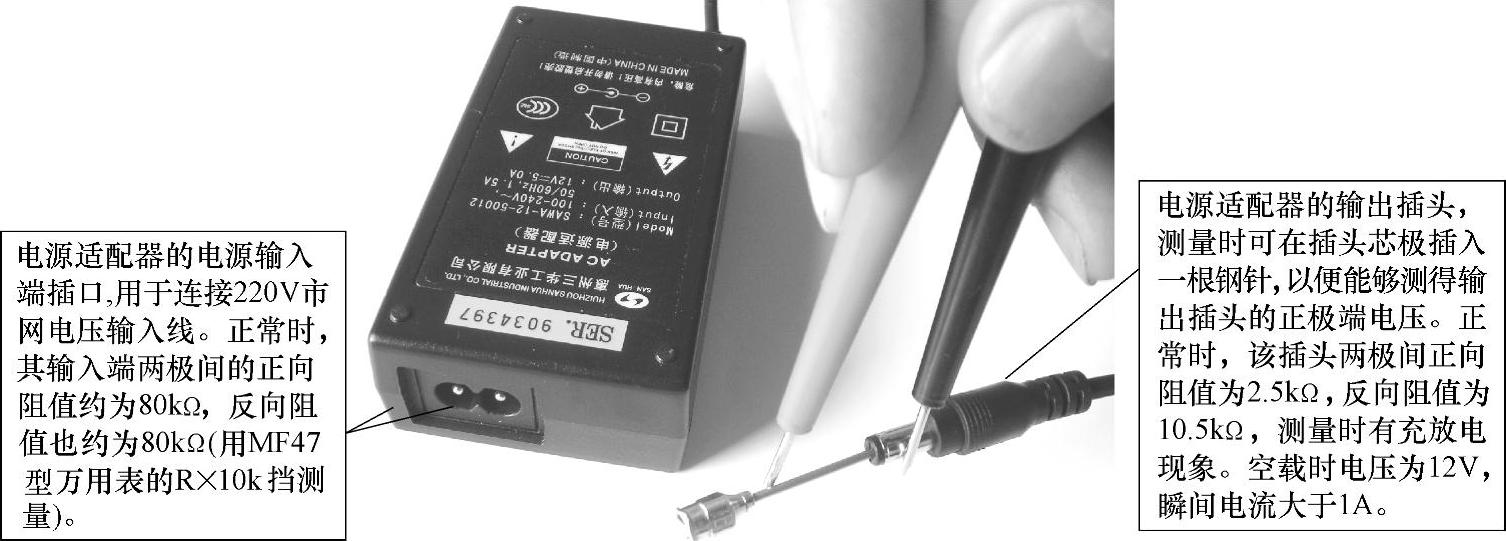

图5-1 电源适配器输入输出端检查法
经检查，适配器的输出插头无电压输出，但输出插头的两极间正、反向电阻值基本正常，再检测市网电压输入端的两极间正、反向阻值为∞，因而说明适配器内部的开关稳压电路中有短路性故障，其内置电源熔丝管已熔断。这时根据图5-2中介绍的方法，可割开电源适配器的外壳，对开关稳压电路进行检查，其内部元件组装如图5-3所示，电路原理图如图5-4所示。
经检查，最终是B01（T4KB60）击穿损坏，如图5-5所示，将其换新后，故障排除。
小结：在图5-5中，B01（T4KB60）是一种硅整流全桥，用于将220V交流电压转换成脉动300V电压，为开关稳压电源电路供电，击穿时会熔断电源熔丝管，形成无电指示灯不亮故障。在维修应急情况下，可用4只TVR4J或1N5408组合后进行代换，如图5-6所示。
图5-2 电源适配器开壳方法
图5-3 SAWA-12-50012型电源适配器分立元器件实物组装图

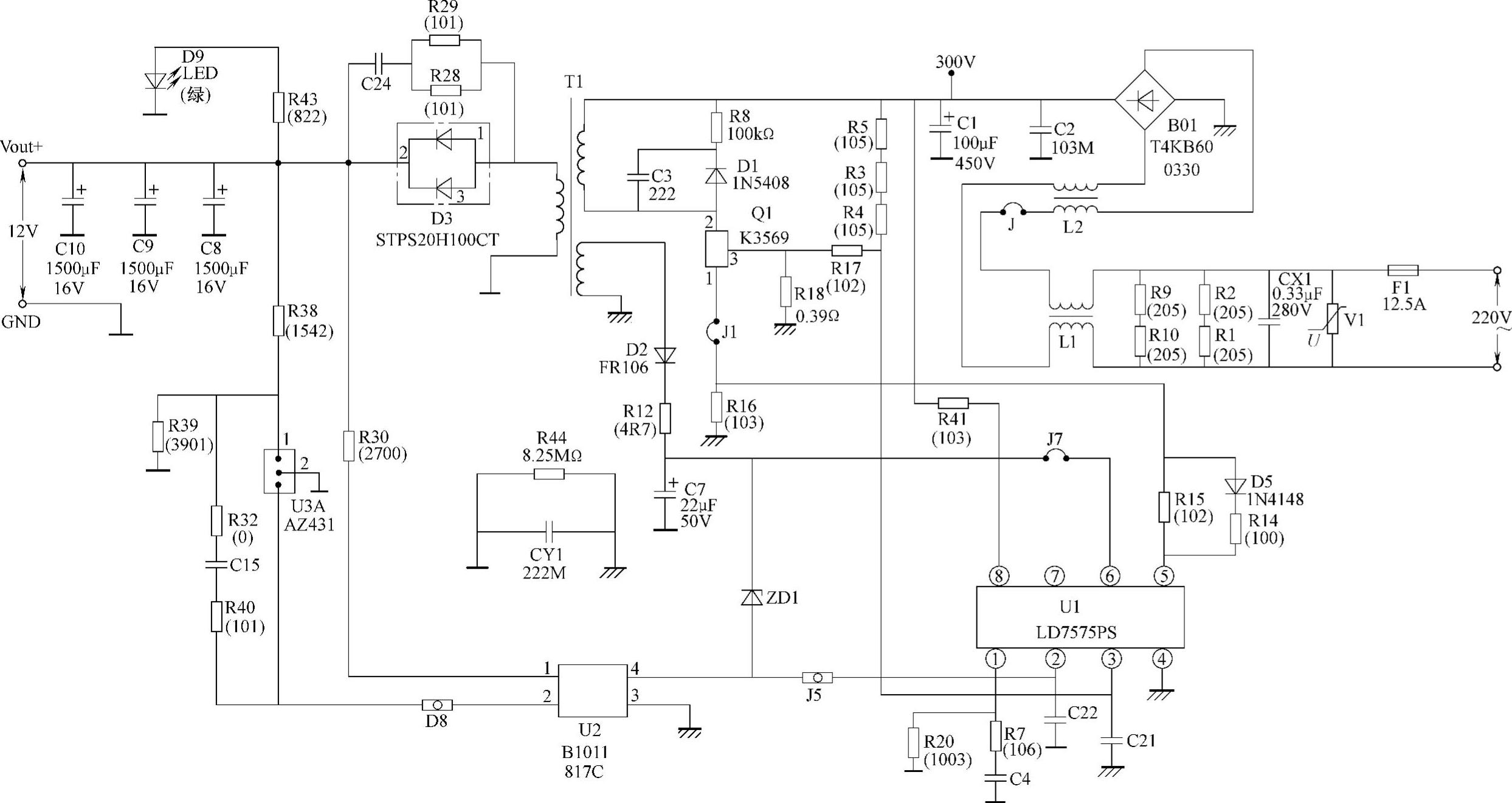

图5-4 SAWA-12-5OO12型电源适配器电路原理图
注：该图依实物绘制，仅供参考。

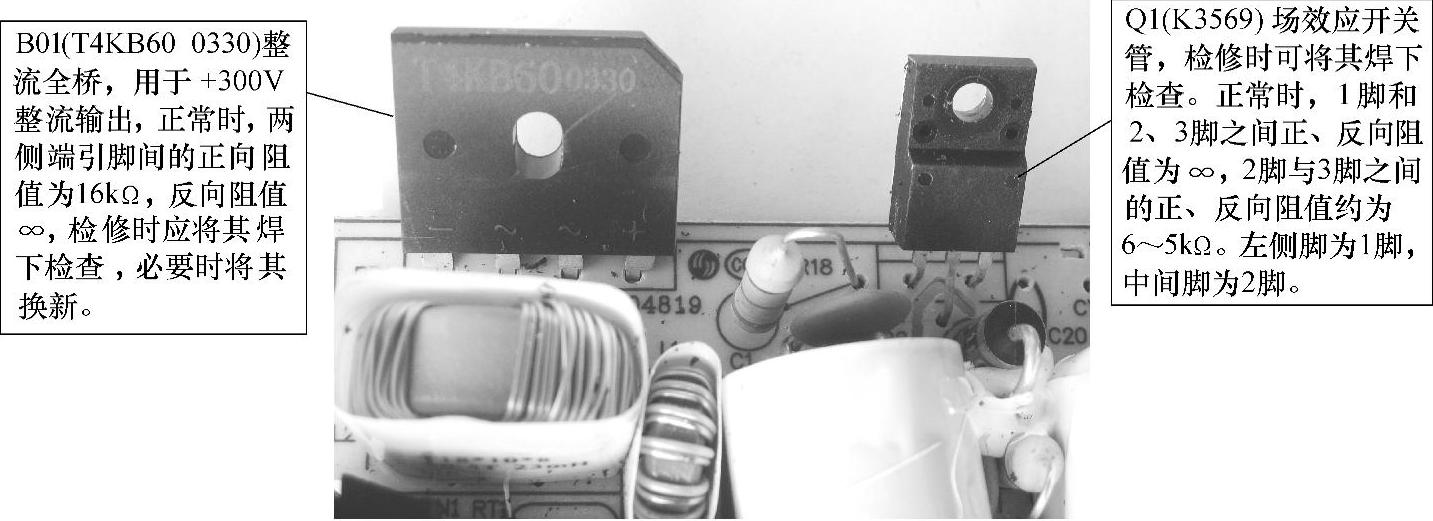

图5-5 电源适配器内部全桥整流块实物组装图
图5-6 用分立元器件组合后代换整流全桥示意图
