稳压二极管及参数介绍
【摘要】：稳压二极管是一种面结型硅二极管，具有陡峭的反向击穿特性，工作在反向击穿状态。一些常见直插式稳压二极管的型号及主要参数见表4-8。
稳压二极管是一种面结型硅二极管，具有陡峭的反向击穿特性，工作在反向击穿状态。但它在应用电路中常需串接限流电阻，以使稳压管击穿后电流不超过允许的数值，保证击穿状态长期持续，并能很好地重复工作而不致损坏。
1.稳压二极管的特性及参数
稳压二极管的特性及参数是影响稳压二极管正常工作的重要因数，因此，不同规格的整流二极管都有严格的技术要求。
（1）稳压二极管的基本特性
稳压二极管的基本特性是在反向电压增加到击穿电压后，稳压管进入击穿状态，电流急剧增加，但在一定范围内，尽管反向电流有很大变化，稳压管两端电压Vz仍会保持不变，如图4-22所示。
（2）稳压二极管的主要参数符号及表示意义
稳压二极管的技术参数较多，但最常见的参数符号及表示意义如下：
1）VZ表示稳压二极管稳定电压；
2）VF表示正向电压降；
3）VR表示反向工作电压；
4）VZmax表示稳压二极管最大稳定电压；
5）VZmin表示稳压二极管最小稳定电压；
6）IZ表示稳压二极管工作电流；
7）IZM表示稳压二极管最大工作电流；
8）IR表示反向漏电流；
图4-22 稳压二极管的特性曲线
9）Ismax表示稳压二极管饱和电流；
10）PCM表示最大耗散功率；
11）RZ表示动态电阻；
12）RZmax表示稳压二极管最大动态电阻；
13）RZmin表示稳压二极管最小动态电阻。
在一般维修情况下，只关注VZ和PCM。
2.稳压二极管的类型及型号
稳压二极管的类型及型号较多，它在大体上主要分为贴片式和直插式两大类型。但两者之间有较多的对应型号，见表4-6。
表4-6 常见贴片式稳压二极管与直插式稳压二极管的对应型号
（续）
（1）常见贴片式稳压二极管型号及主要参数
贴片式稳压二极管型号较多，其技术参数及封装形式也不完全相同。一些常见贴片式稳压二极管型号及主要参数见表4-7。

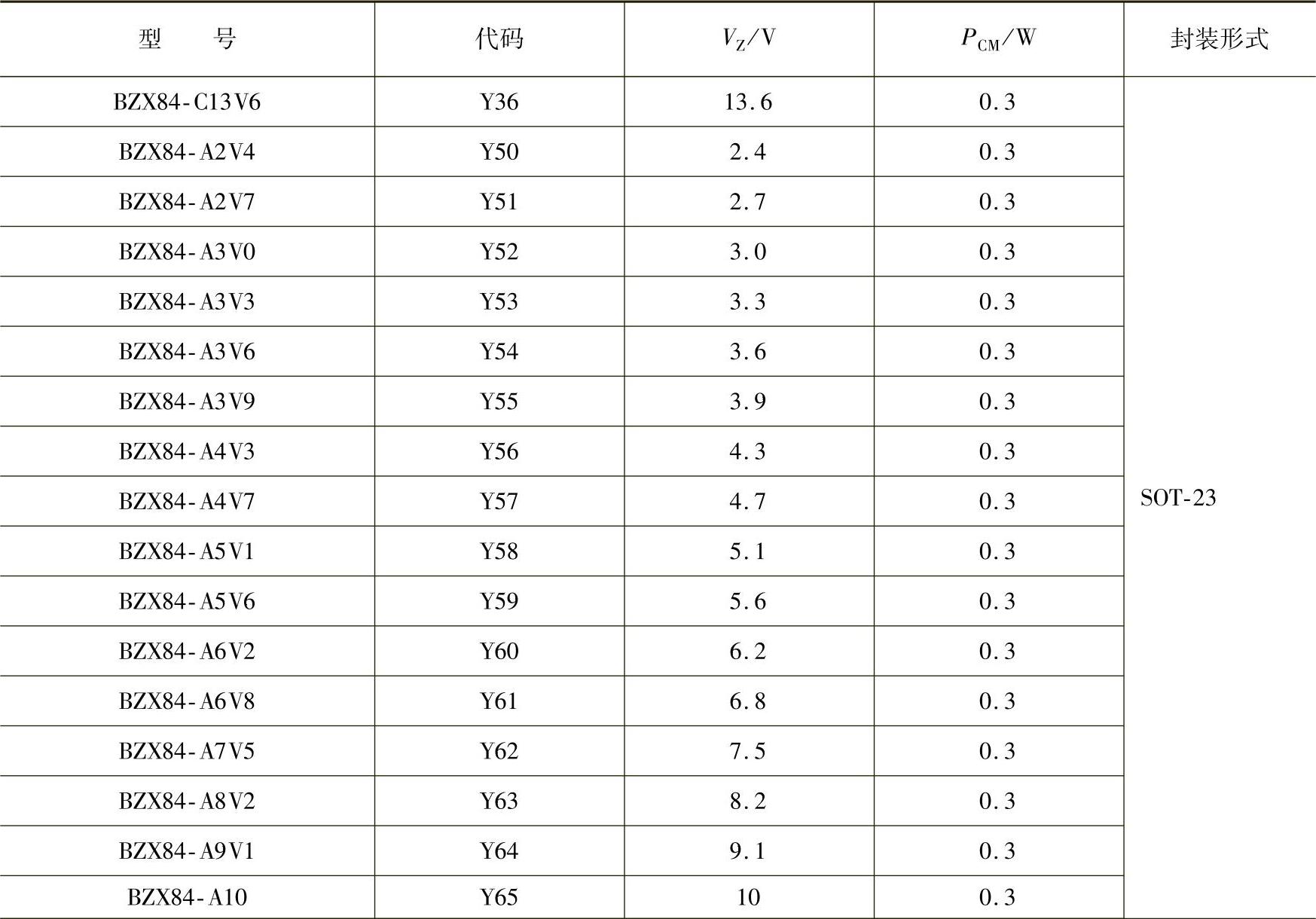

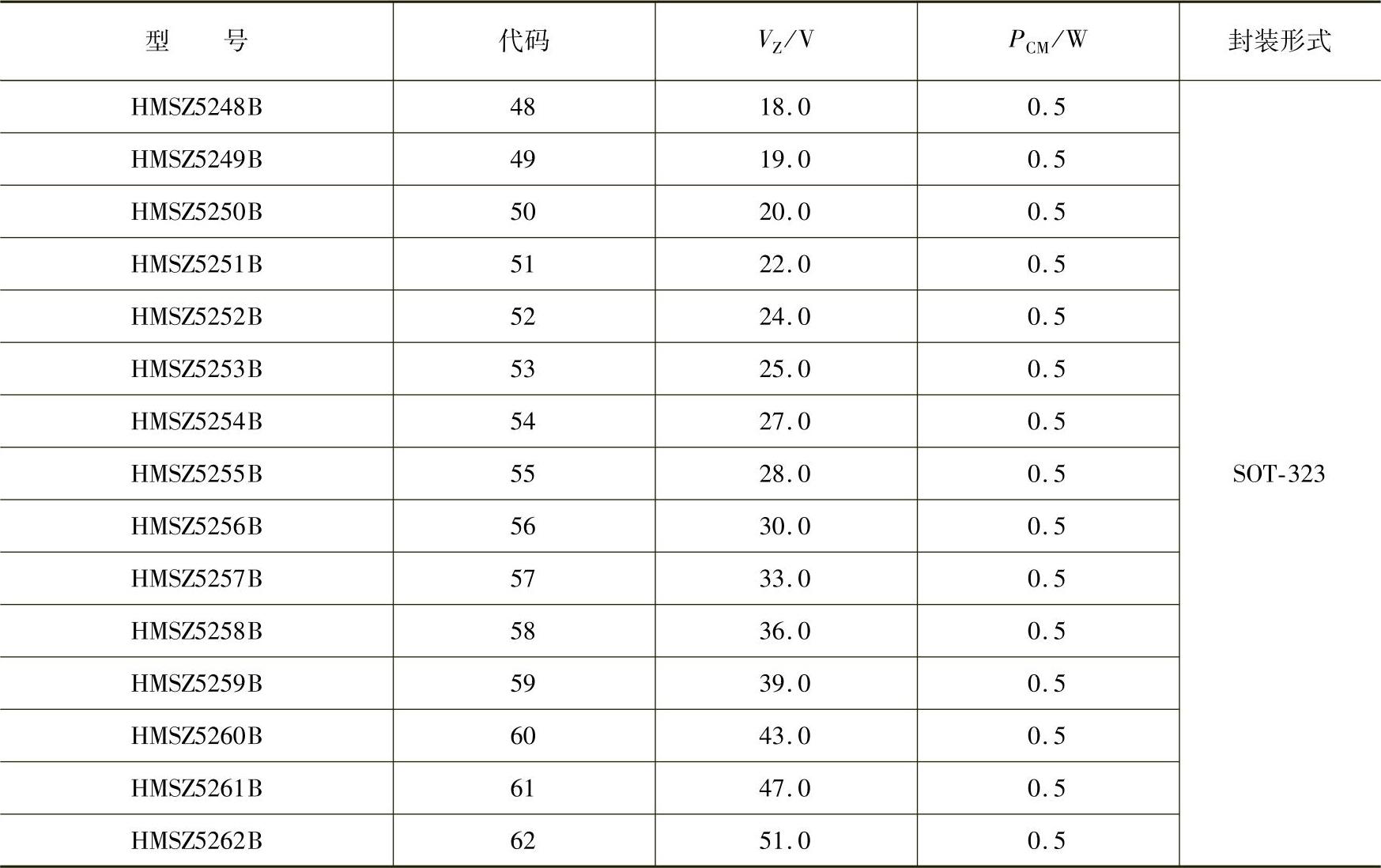

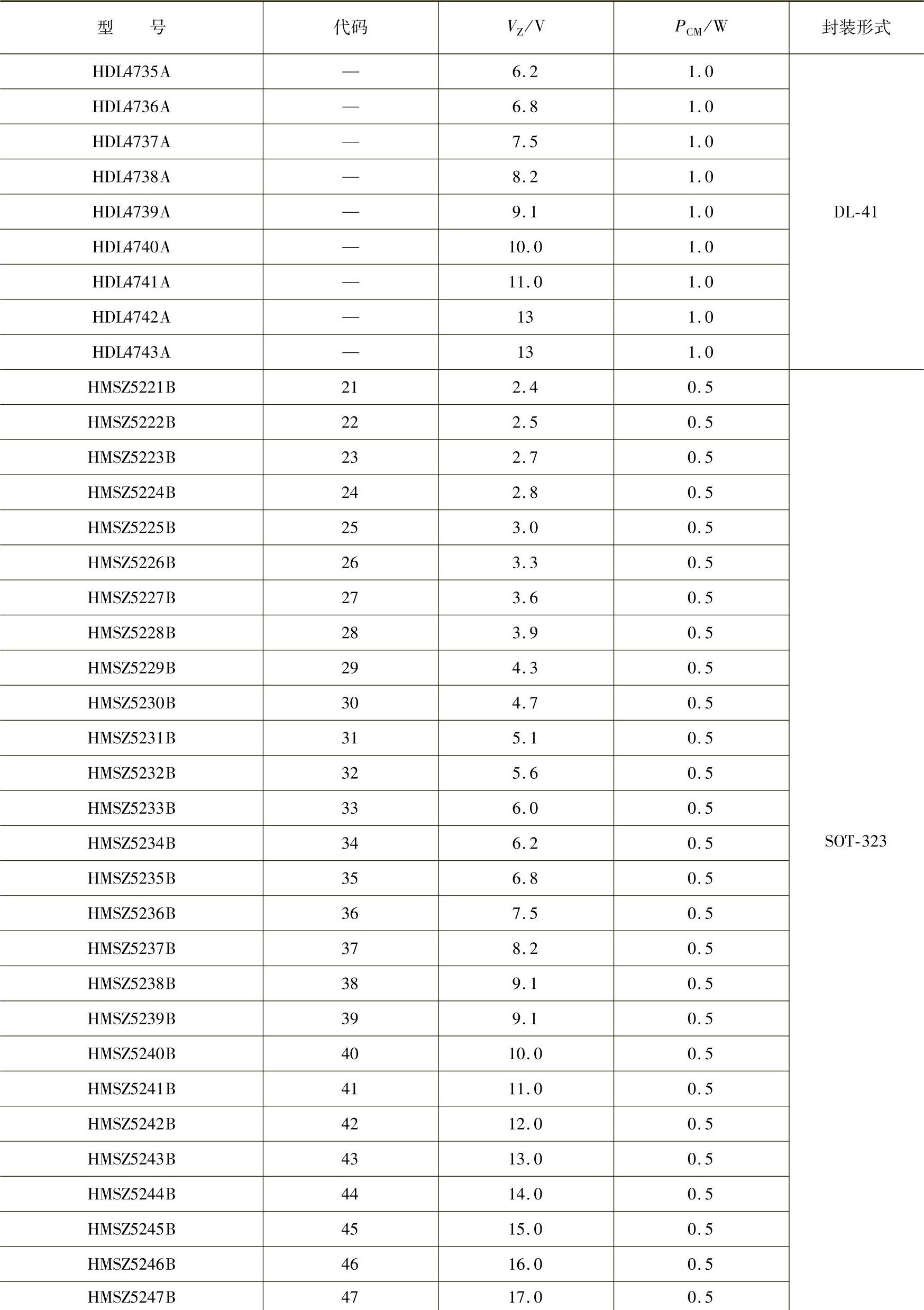

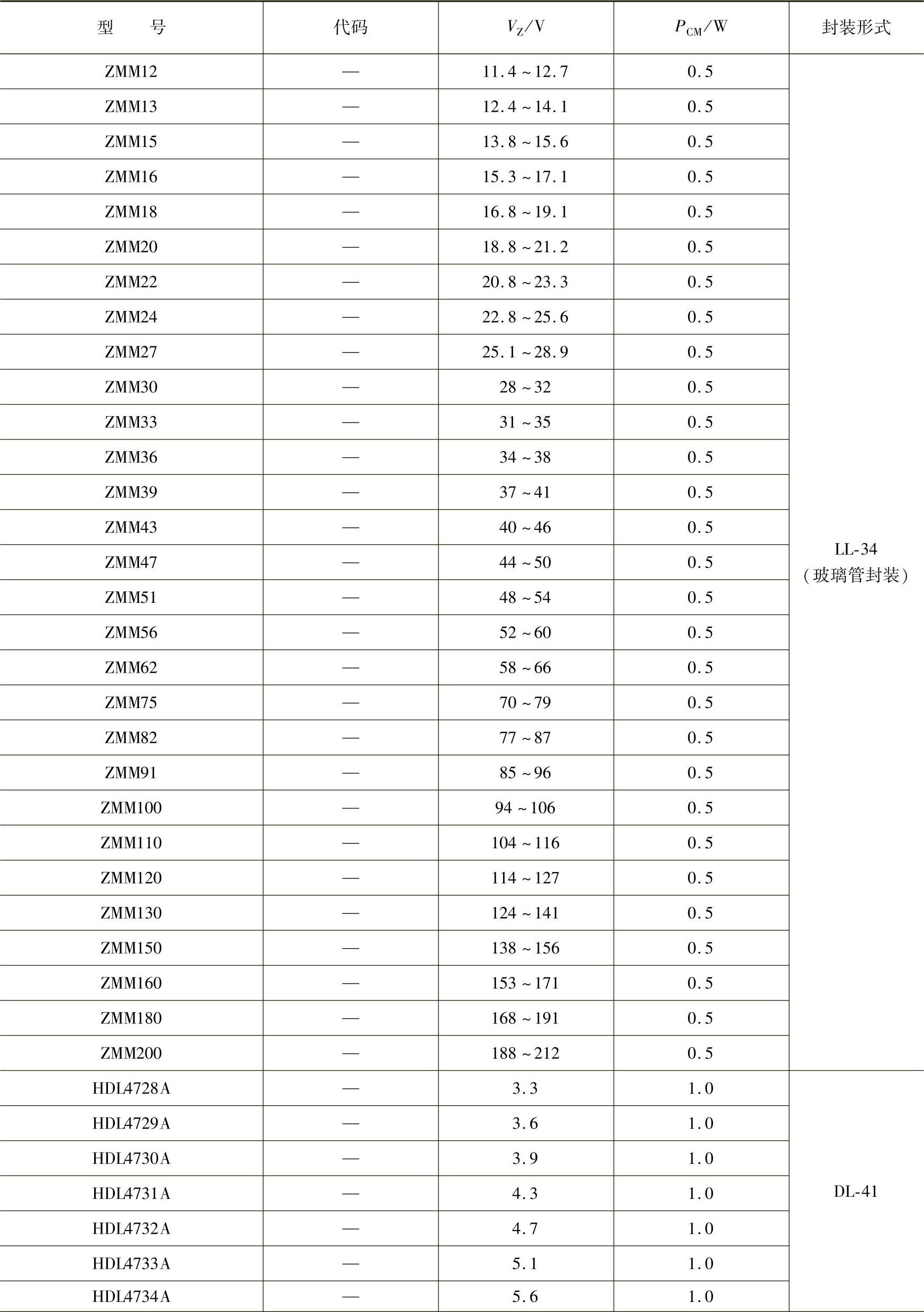

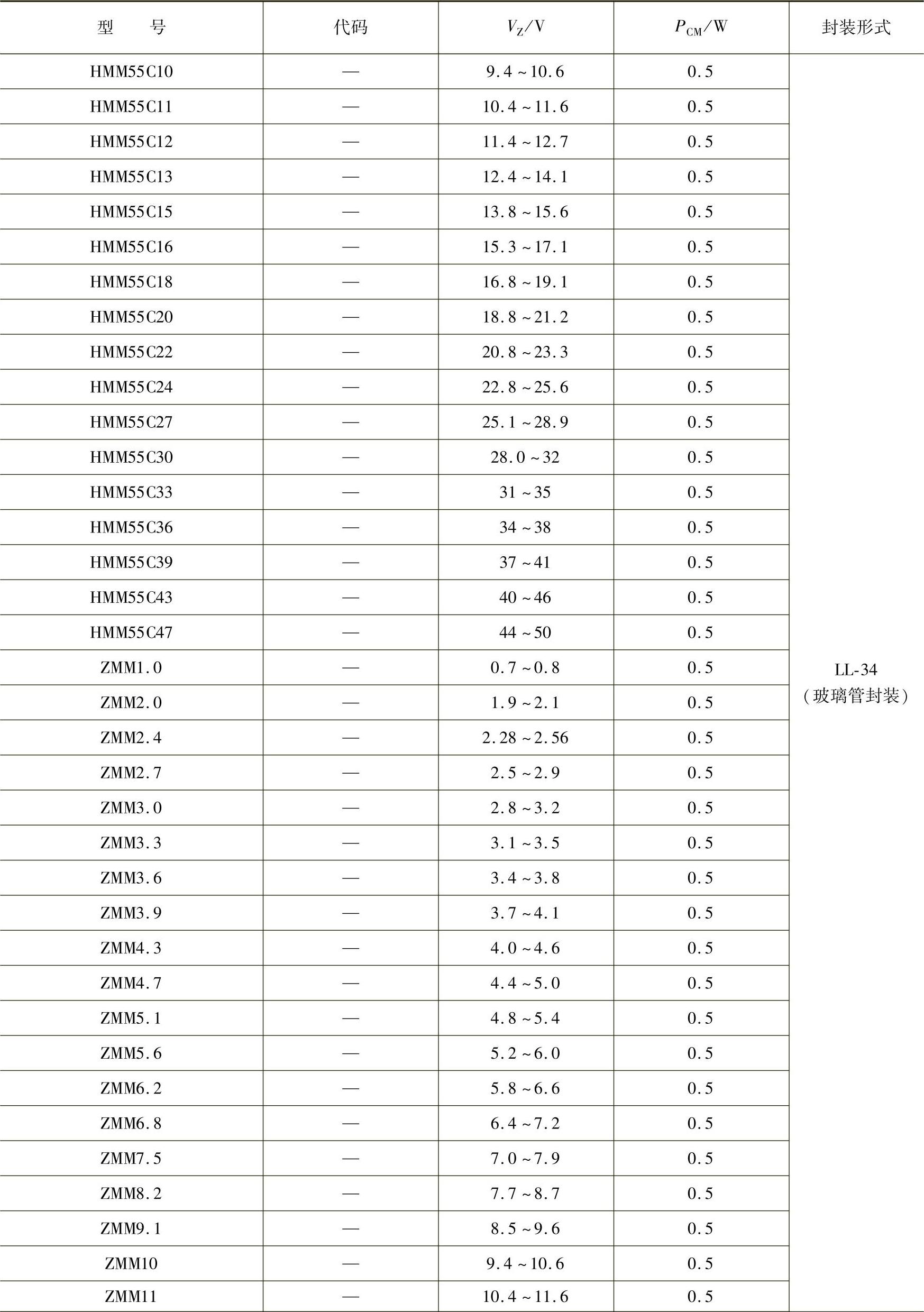

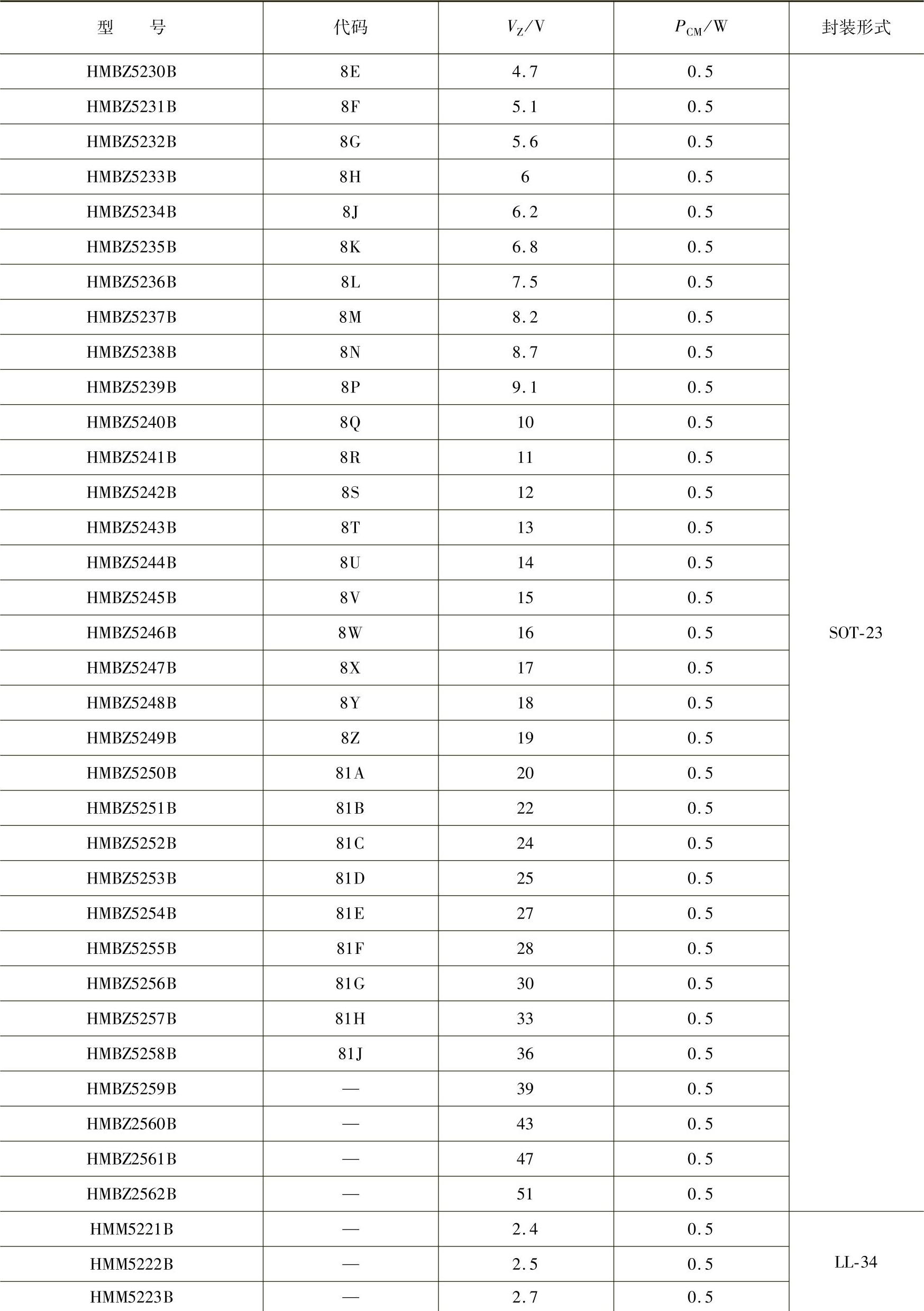

表4-7 常见贴片式稳压二极管型号、主要参数及封装形式
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（2）常见直插式稳压二极管型号及主要参数
直插式稳压二极管的型号较多，封装尺寸也不完全一致。一些常见直插式稳压二极管的型号及主要参数见表4-8。

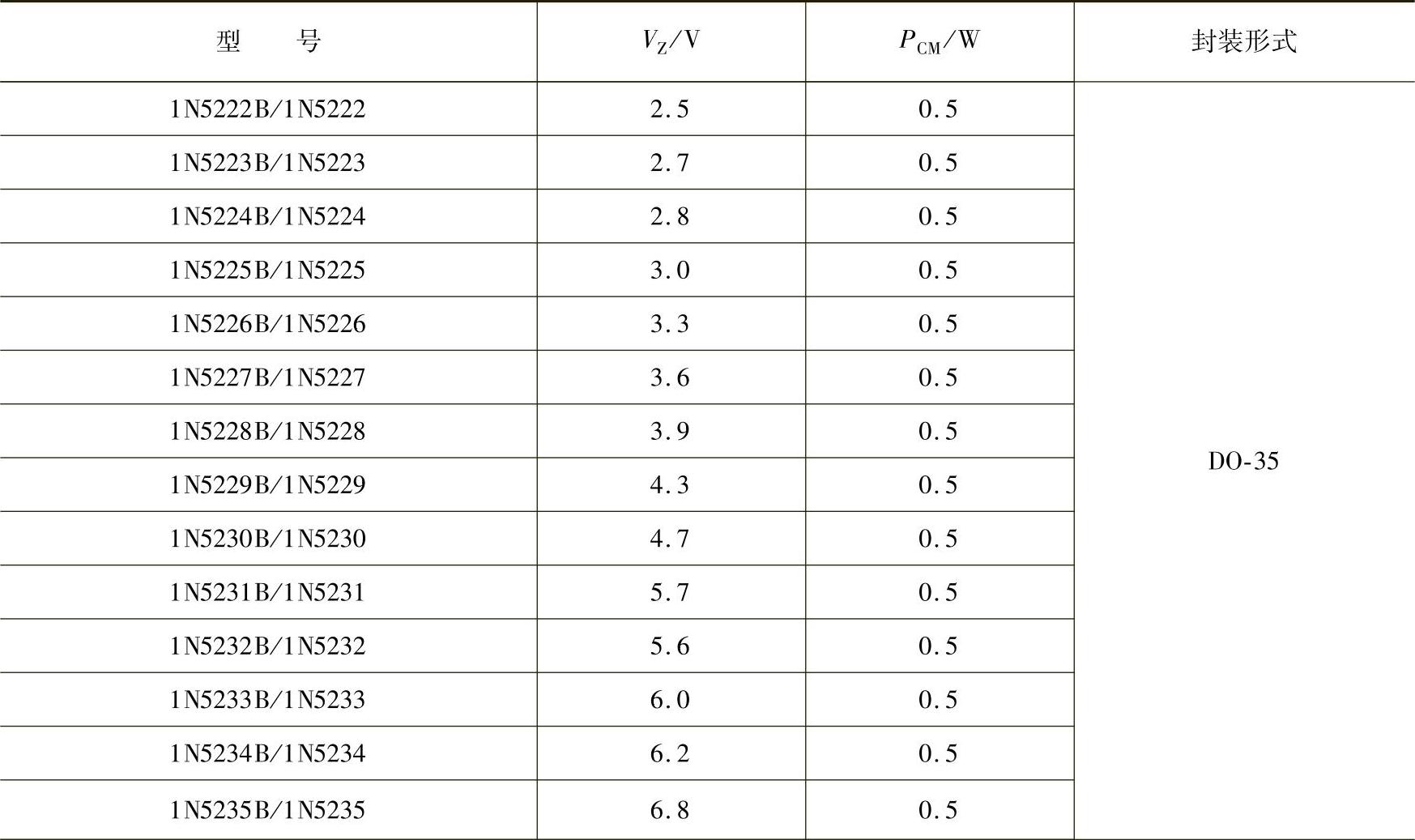

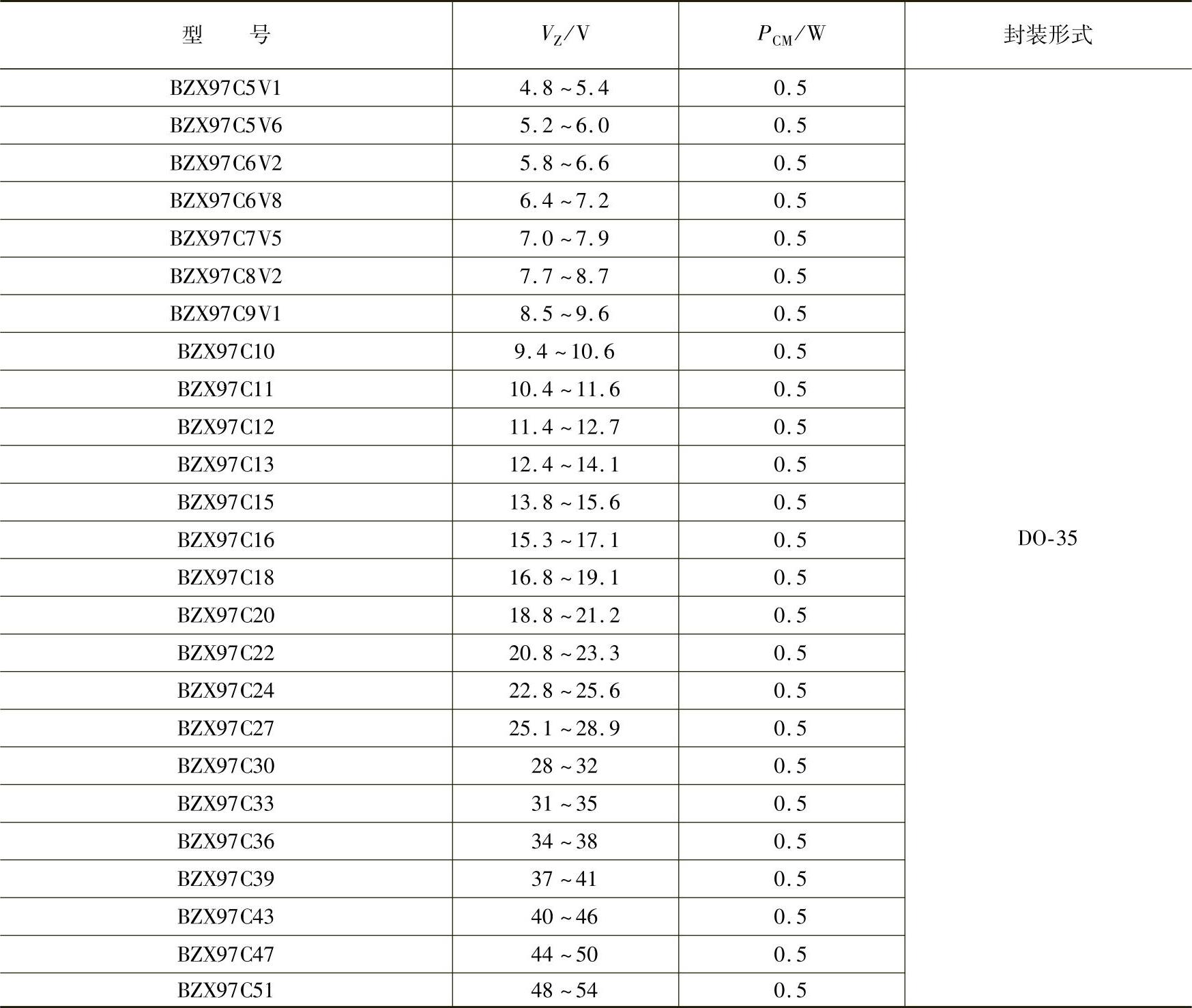

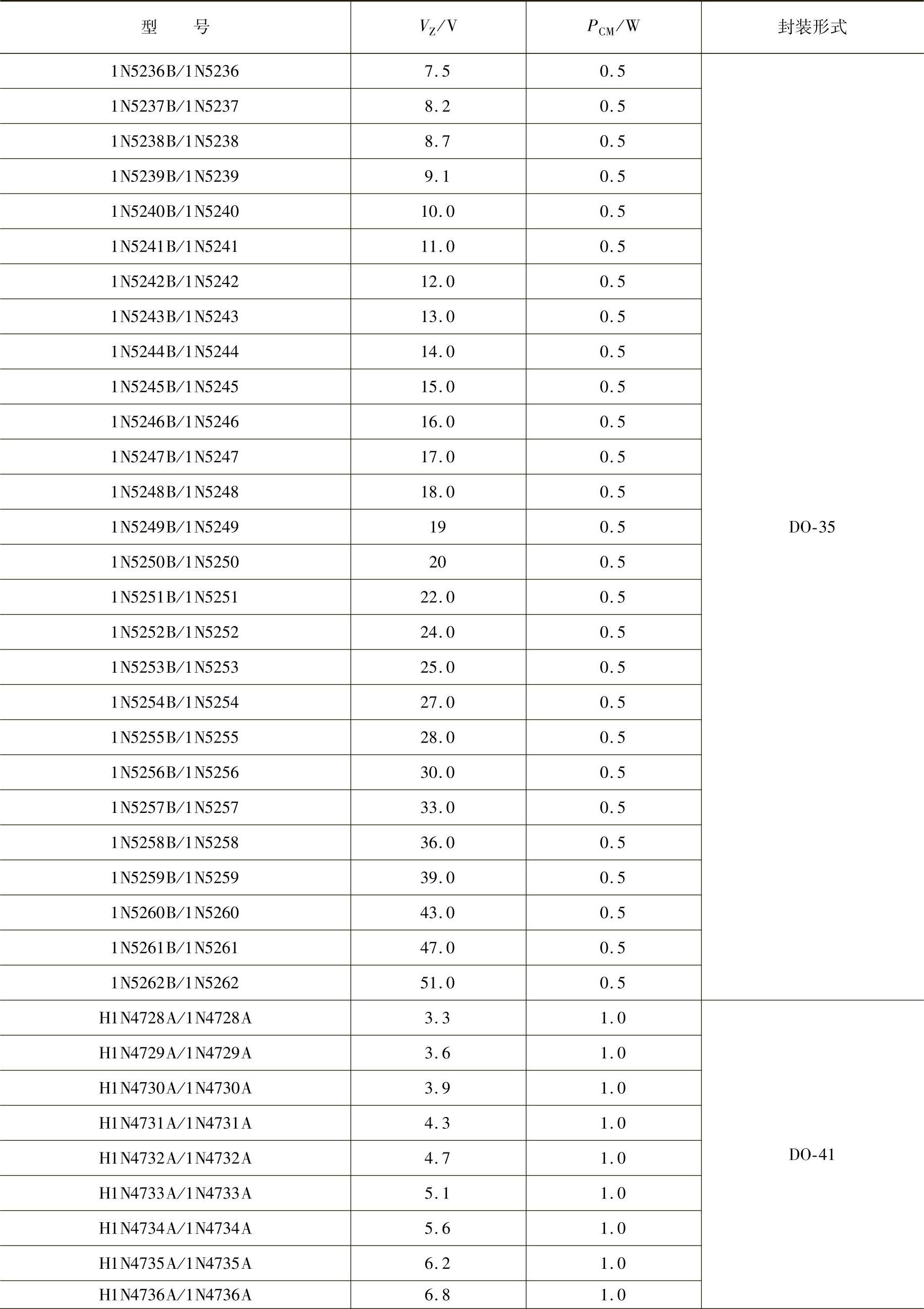

表4-8 常见直插式稳压二极管型号和主要参数及封装形式
（续）
（续）
（续）
