硅材料整流二极管：交流电源转直流

2023-06-18 理论教育版权反馈

【摘要】：整流二极管是一种专门把交流电源整流成直流电源的器件。因此，实际应用中，为能达到较稳定的整流目的，常采用硅材料的整流二极管。

整流二极管是一种专门把交流电源整流成直流电源的器件。但它是面结型的功率器件，其额定正向电流I_F的范围在30mA～800A，最高反向电压工作范围为25～2000V。

1.整流二极管的特性及参数

整流二极管的特性及参数是影响整流二极管正常工作的重要因数，因此，不同规格的整流二极管都有严格的技术要求。

（1）整流二极管的基本特性

整流二极管的基本特性是，在二极管处于导通状态，PN结上的正向电压降就有一个确定的数值，且在一定温度下，正向电流随外加电压按指数上升，电压降改变0.06V，电流就会变化10倍。因此，整流二极管具有一定的伏安特性，如图4-11所示。

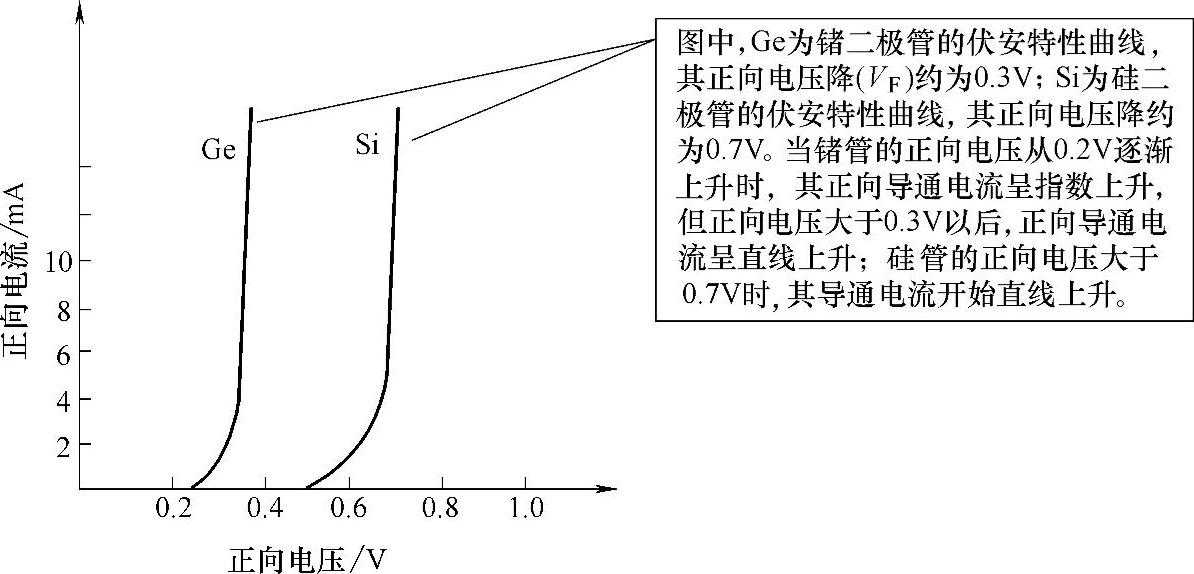

图4-11 二极管的伏安特性

在图4-11中，在相同的电流下，硅管的正向电压降（V_F）总比锗管的正向电压降大，这是因为在相同温度下，锗管的反向饱和电流比硅管大。因此，实际应用中，为能达到较稳定的整流目的，常采用硅材料的整流二极管。

（2）整流二极管的主要参数符号及表示意义

整流二极管的技术参数较多，但最常见的参数符号及表示意义如下：

1）V_F表示正向电压降；

2）V_R表示反向工作电压；

3）V_RM表示最高反向工作电压；

4）I_F表示正向（整流）电流；

5）I₀表示正向（平均）电流；

6）I_FSM表示正向不重复峰值电流；

7）I_FM表示最大正向电流；

8）I_R表示反向漏电流；

9）f表示频率；

10）P_CM表示最大耗散功率；

11）P表示耗散功率；

12）T_jm表示最高结温。

在一般维修时，只关注V_R、I_F。

2.整流二极管的种类及型号

整流二极管的类型及型号繁多，它主要分为贴片式和直插式两大类。但两者之间有较多的对应型号，见表4-3。

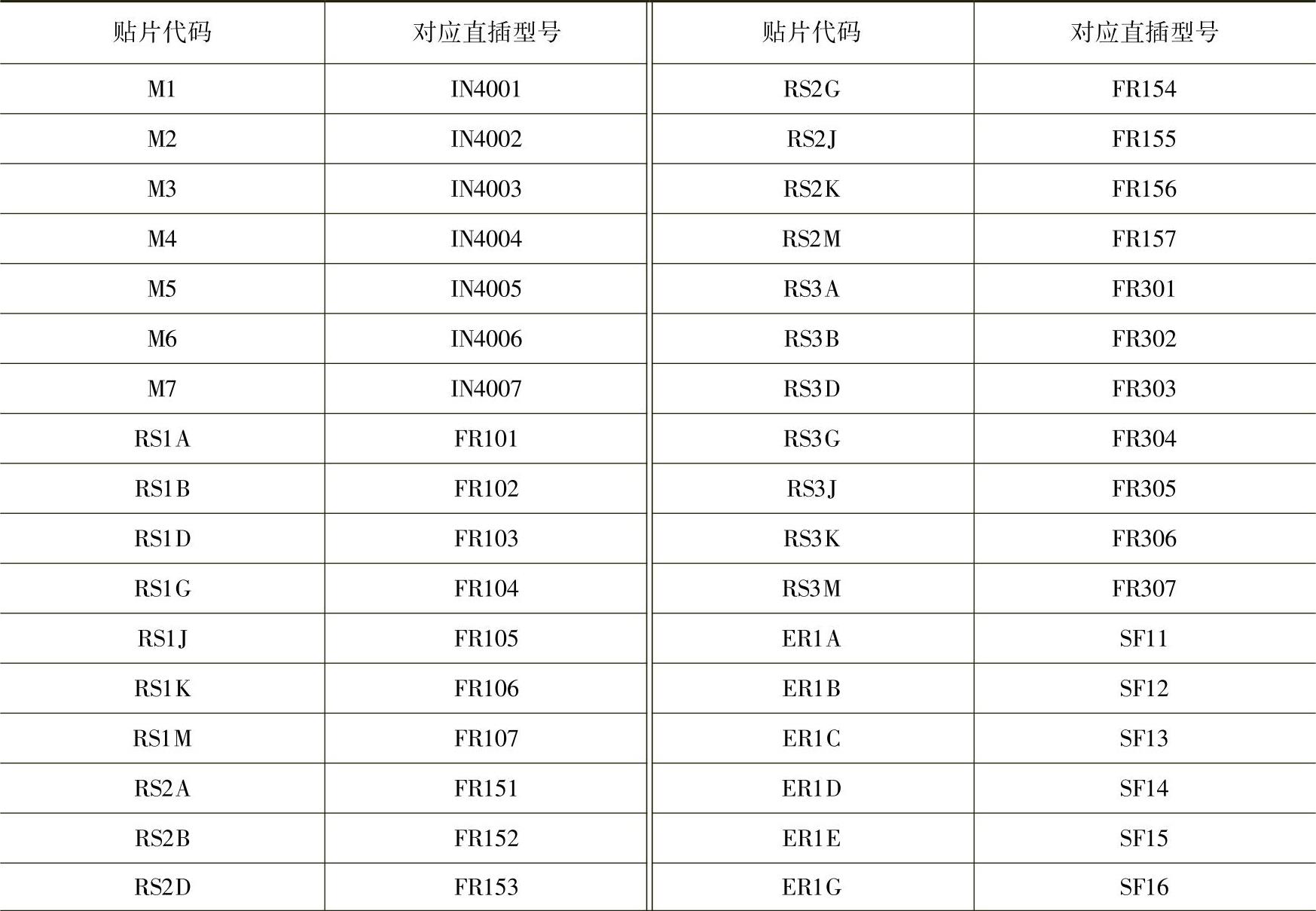

表4-3 常见贴片式整流二极管与直插式整流二极管对应型号

（续）

（1）常见贴片式整流二极管型号及主要参数

贴片式整流二极管型号较多，其技术参数及封装形式也不完全相同。一些常见贴片式整流二极管型号及主要参数见表4-4。其中不同封装实物如图4-12～图4-14所示。

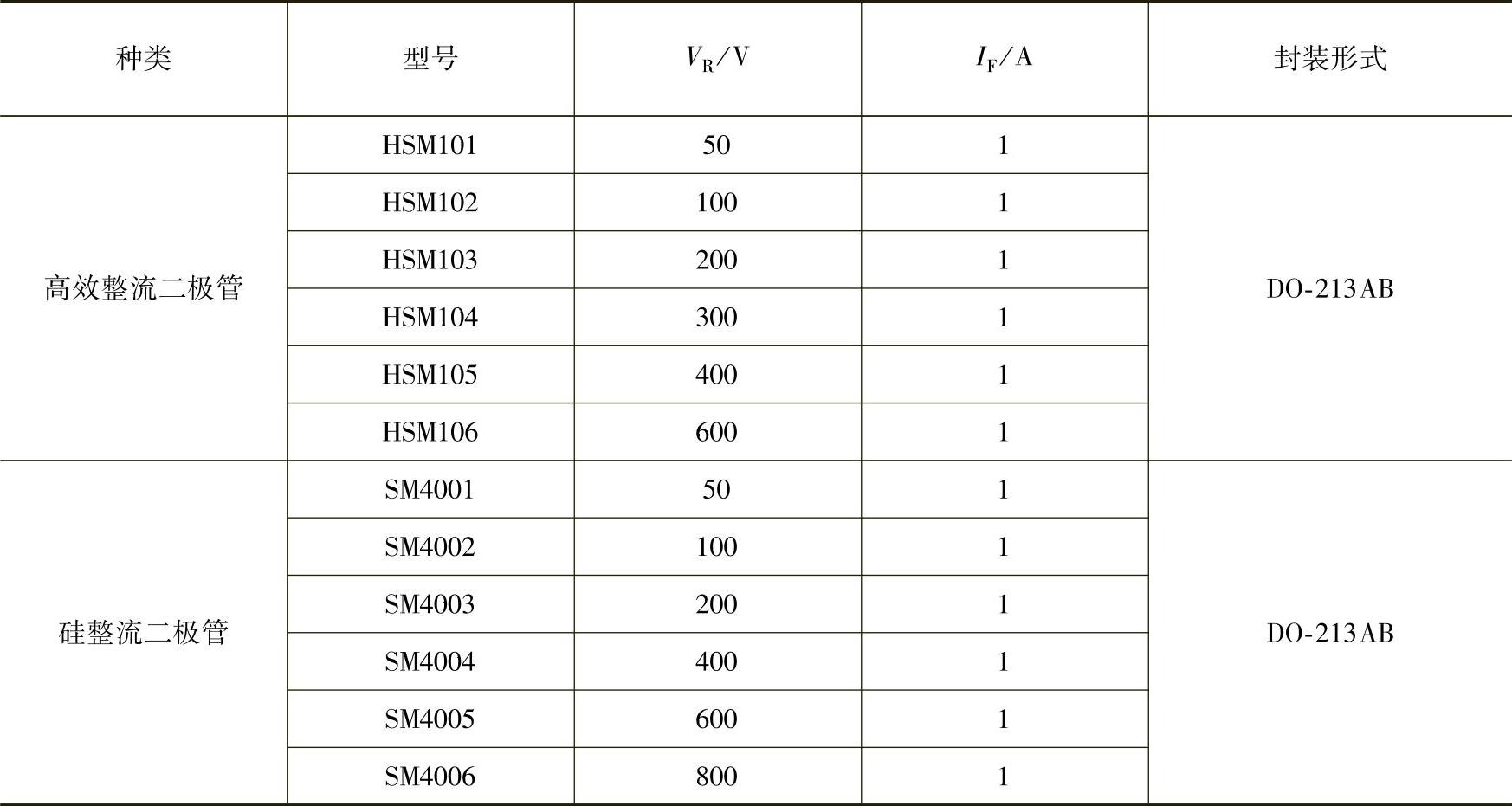

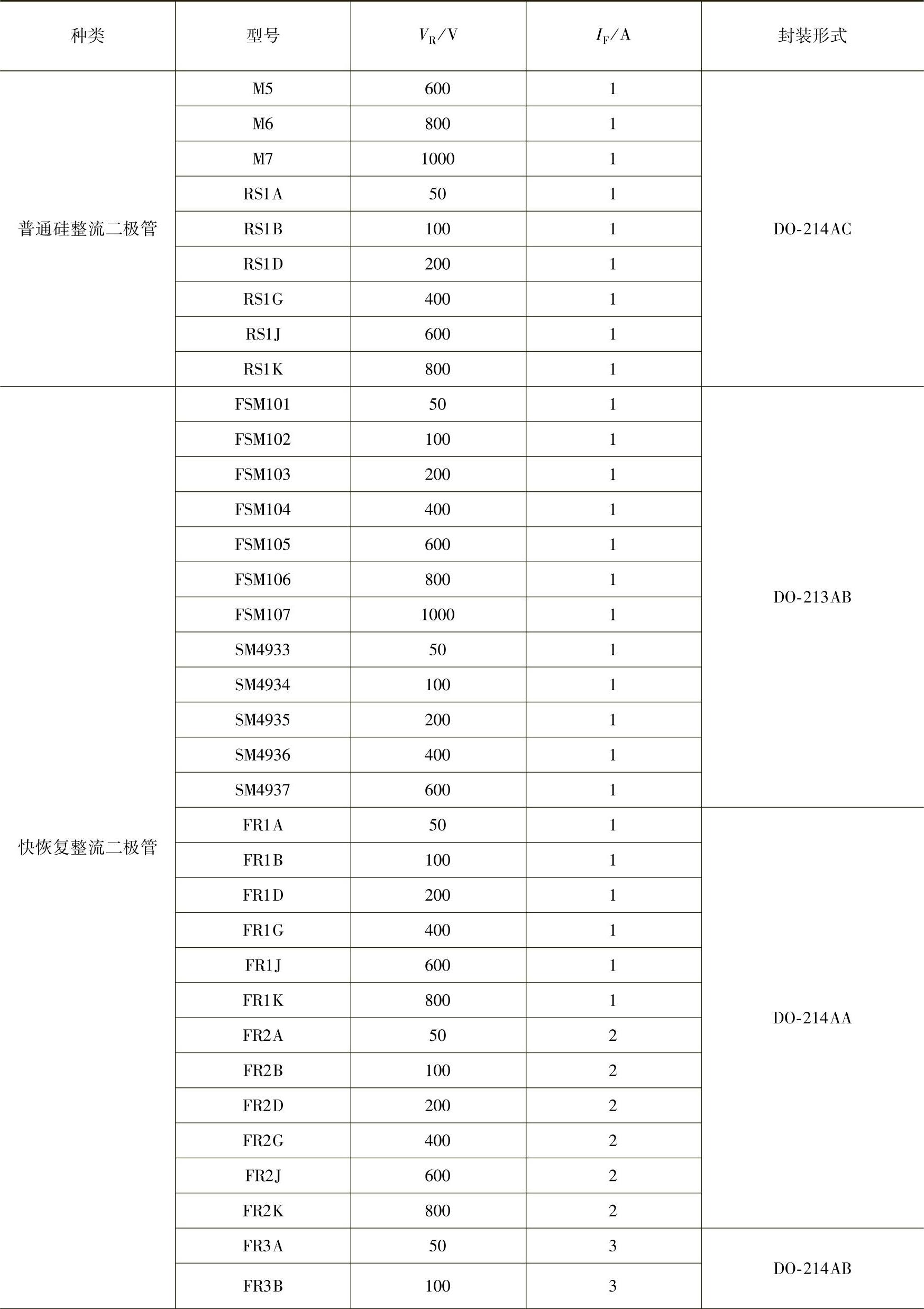

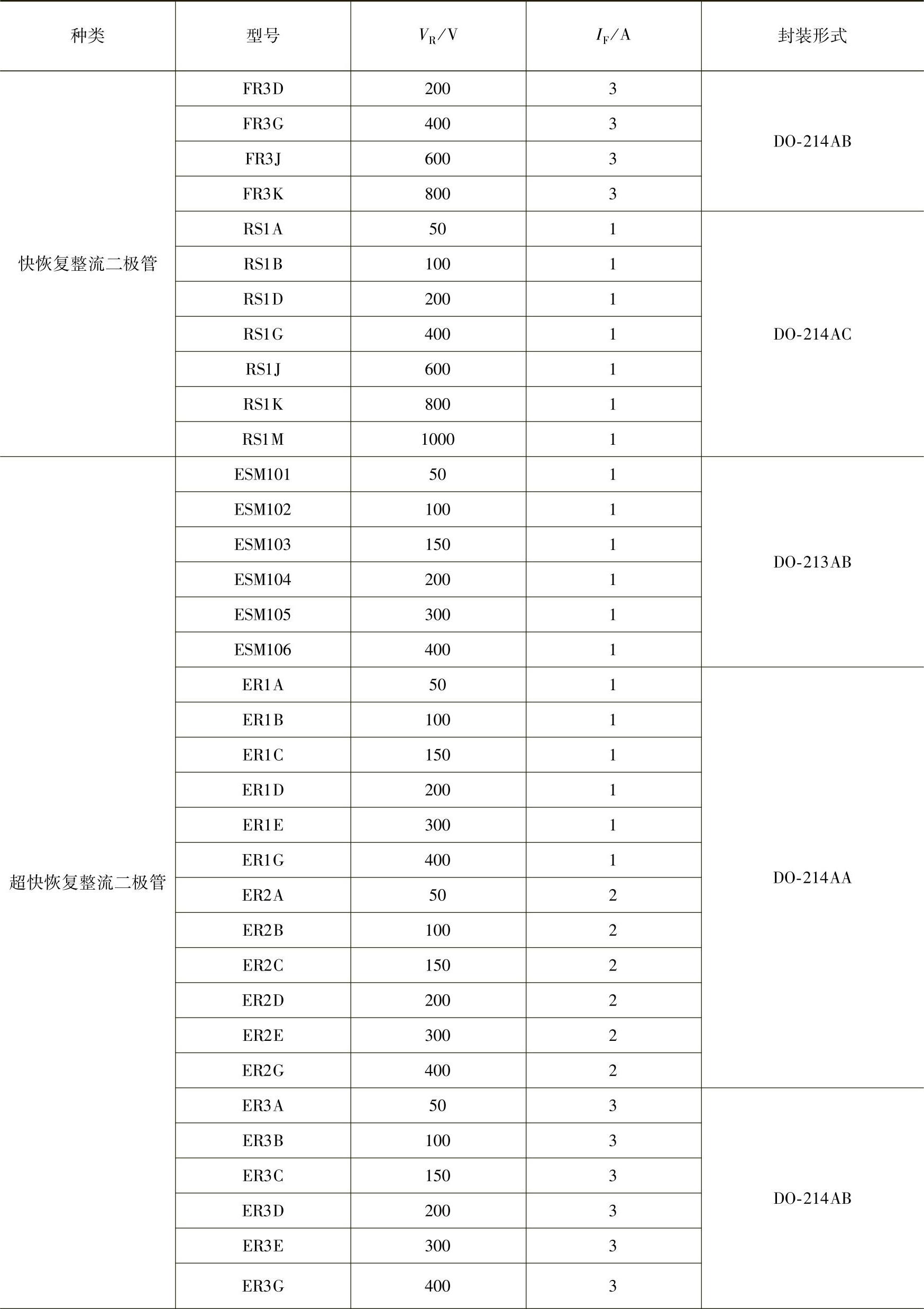

表4-4 常见贴片式整流二极管型号和主要参数及封装形式

（续）

（续）

（续）

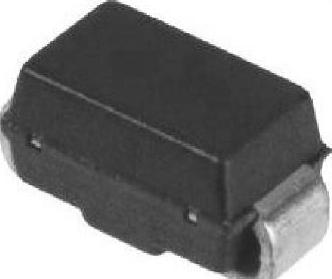

图4-12 DO-214AA封装实物图

图4-13 DO-214AC封装实物图

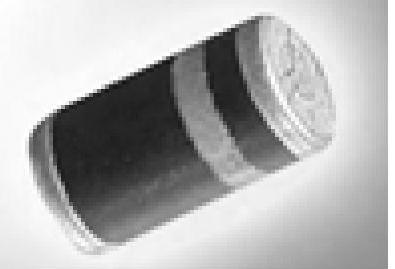

图4-14 DO-213AB封装实物图

（2）常见直插式整流二极管型号及主要参数

直插式整流二极管的种类及型号较多，封装形式也不完全相同。一些常见直插式整流二极管的种类、型号及主要参数见表4-5。其中不同封装实物如图4-15～图4-21所示。

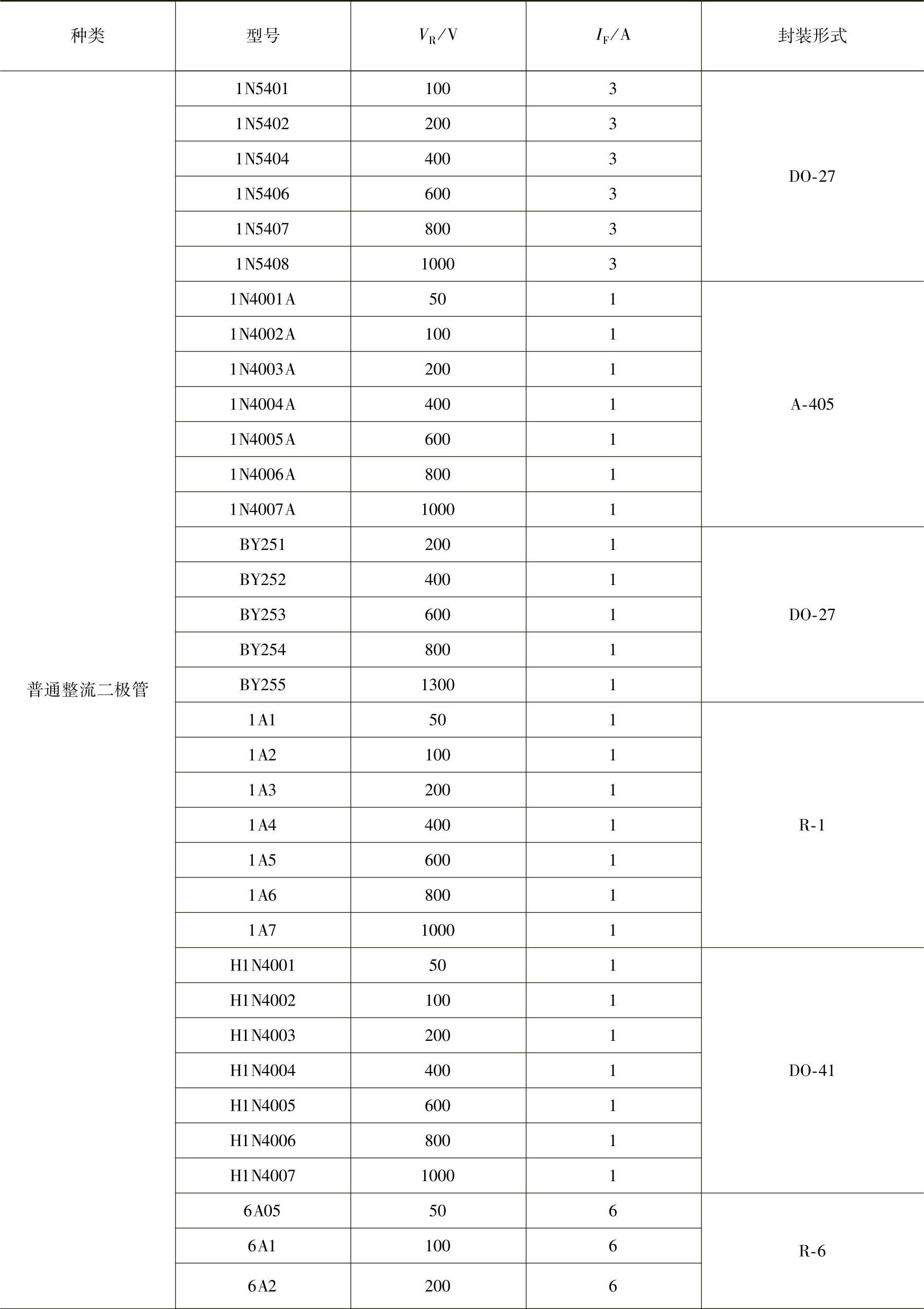

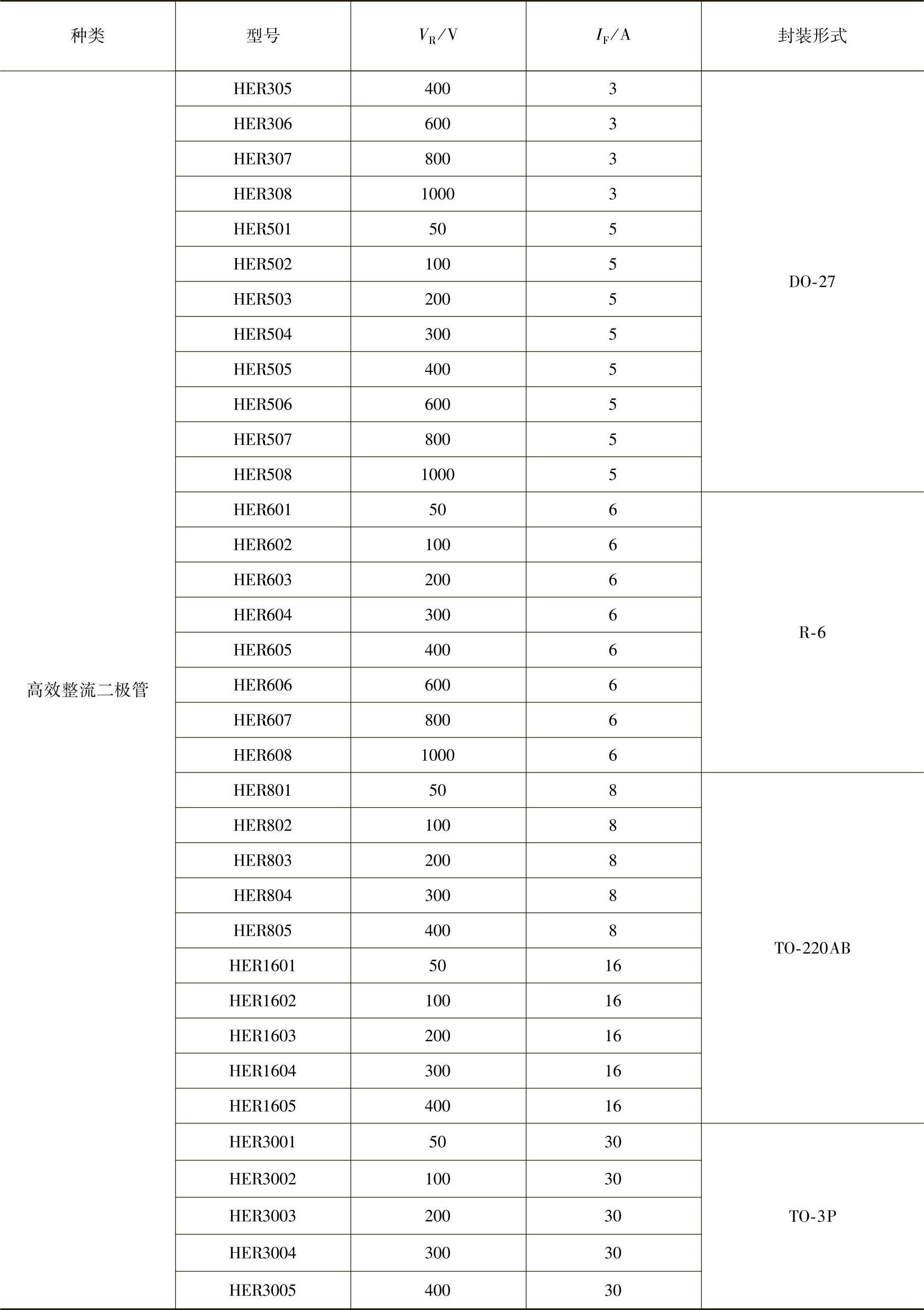

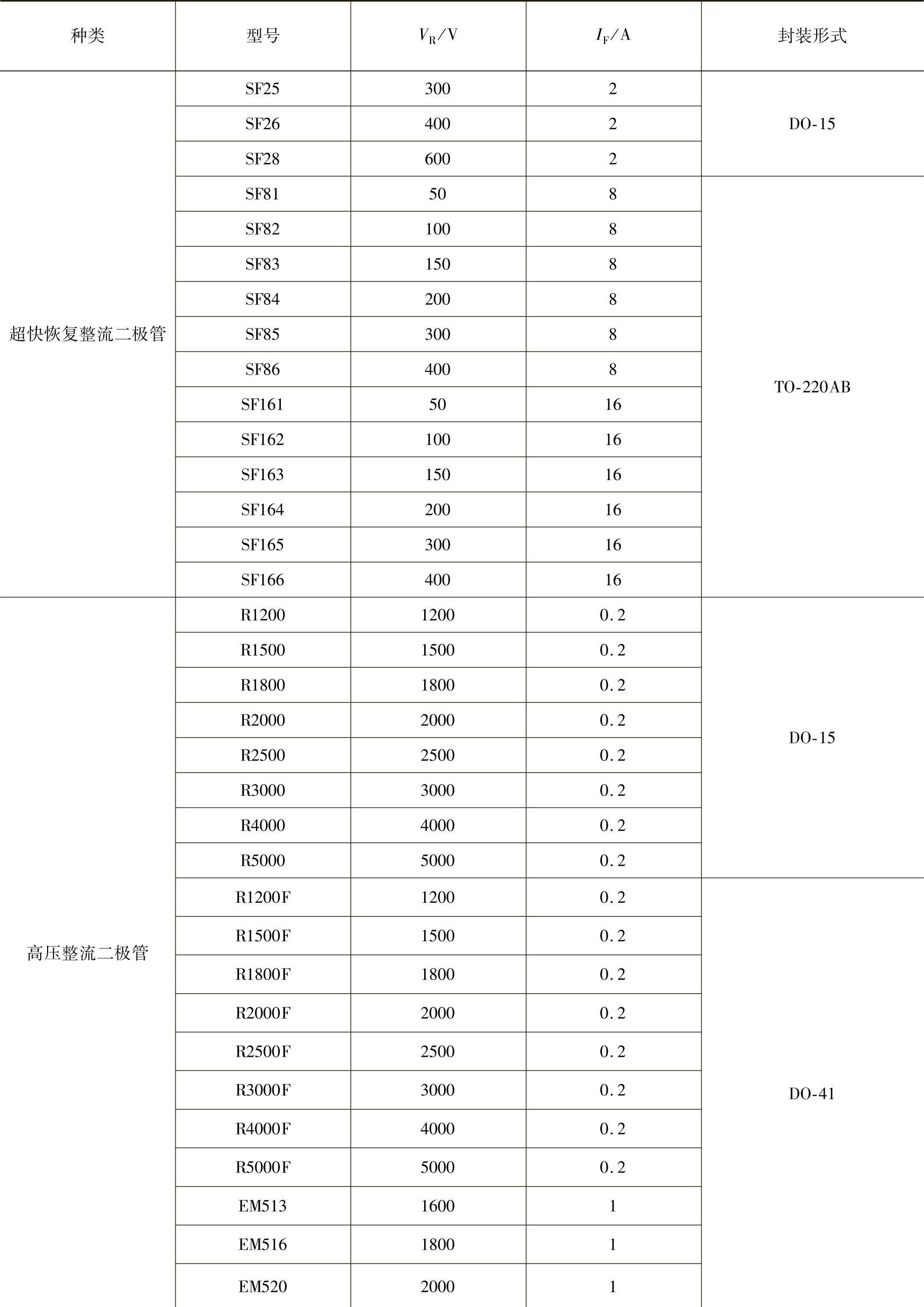

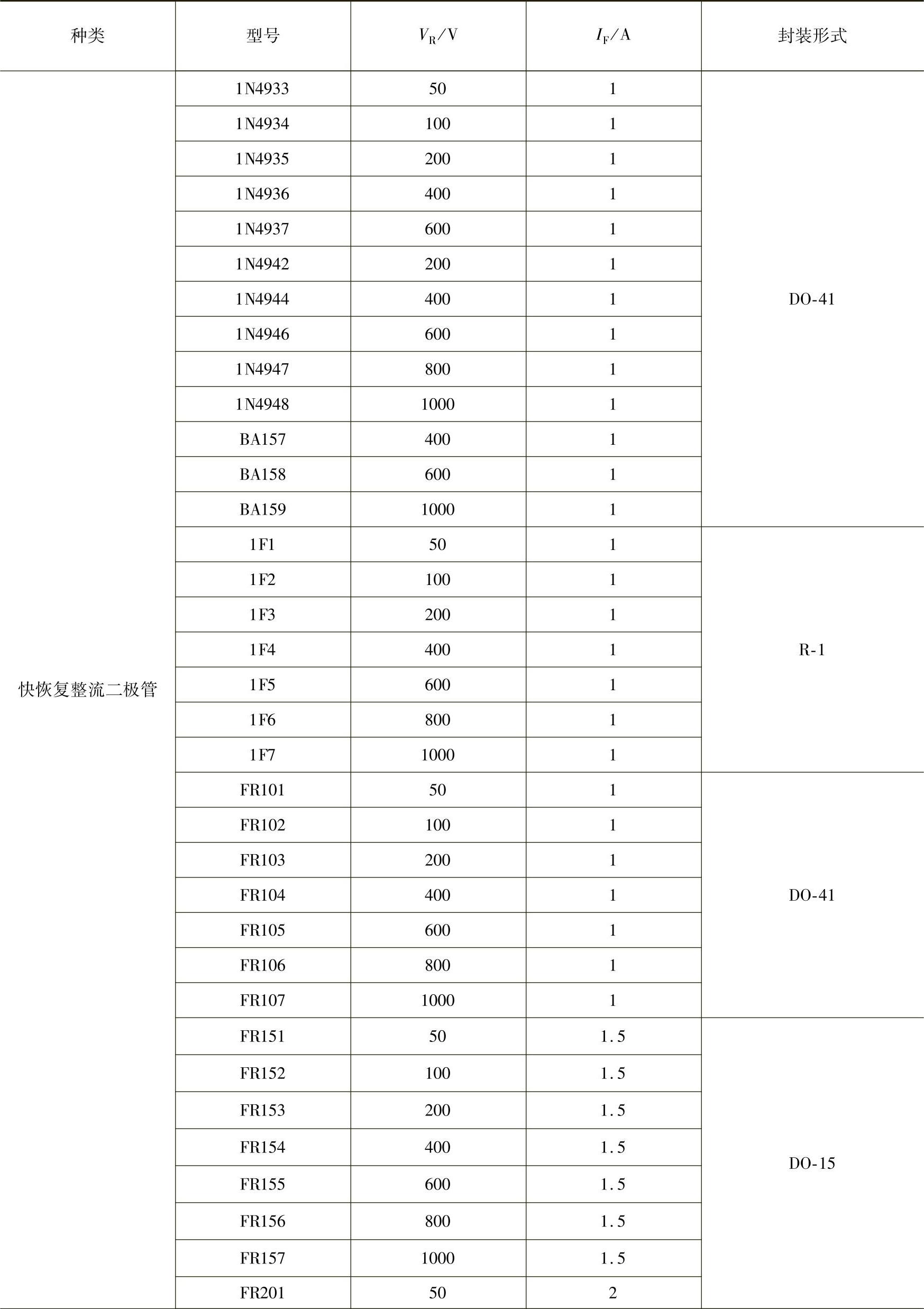

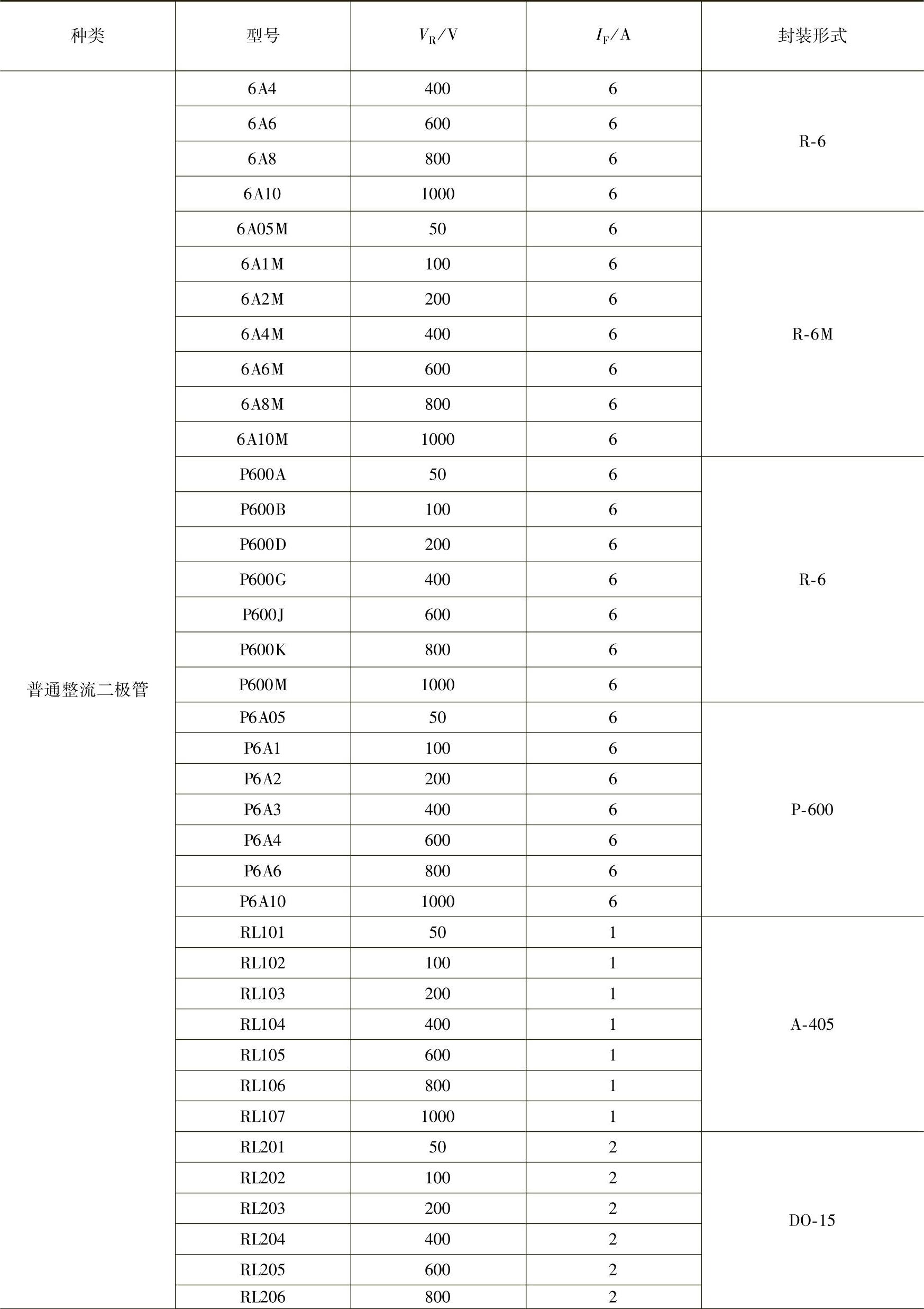

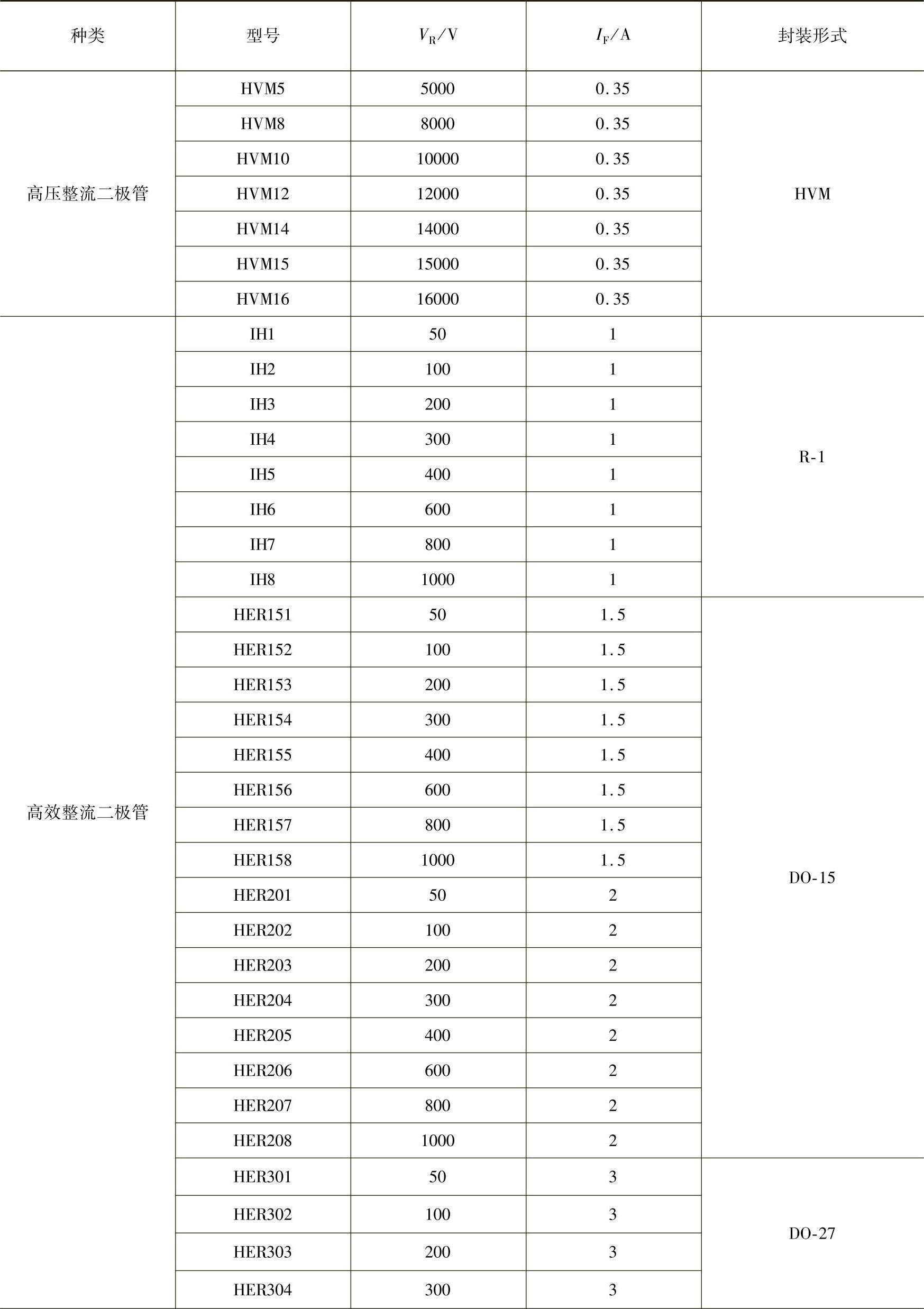

表4-5 常见直插式整流二极管的种类、型号、主要参数及封装形式

（续）

（续）

（续）

（续）

（续）

（续）

（续）

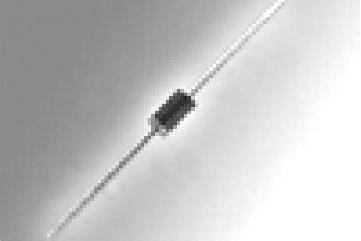

图4-15 DO-15封装实物图

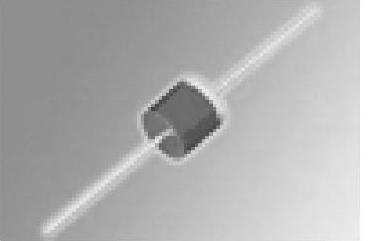

图4-16 DO-27封装实物图

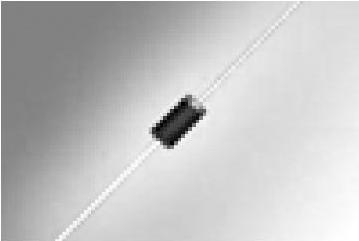

图4-17 A-405封装实物图

图4-18 R-1封装实物图

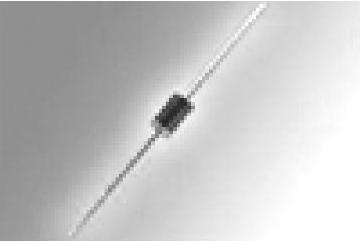

图4-19 DO-41封装实物图

图4-20 R-6封装实物图

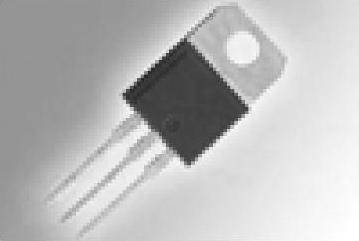

图4-21 TO-220AB封装实物图
