开关二极管技术要求及常见型号
【摘要】：因此，不同规格的开关二极管都有一定的技术要求。因此，为保证二极管良好的开关作用，输入脉冲的间隔时间至少应是反向恢复时间的10倍。一些常见直插式开关二极管型号及主要参数见表4-2。
开关二极管是利用PN结单向导电特性制成的半导体开关器件，应用于计算机和各种自动控制系统中。因此，开关二极管是液晶电视机中的一种重要元器件，常用于各种控制电路中。
1.开关二极管的特性及参数
开关二极管的特性及参数是衡量开关二极管基本性能的重要依据。因此，不同规格的开关二极管都有一定的技术要求。
图4-2 直插式二极管实物组装图
（1）开关二极管的基本特性
在电子电路中，由于开关二极管在工作中总是处于正向偏置导通和反向偏置截止的交替变化之中，因此，开关二极管能以多快的速度由一种偏置状态转变为另一种偏置状态，就成为一个重要的问题，通常称其为开关二极管的瞬变特性，也称渡越特性。渡越特性有两个方面：一个是二极管由加正向偏压突变为反向偏置的反向渡越；另一个是二极管由反向偏置到正向偏置的正向渡越。实践表明，反向渡越所需时间比正向渡越长得多，这也是决定开关二极管开关速度的主要因素。因此，对开关二极管最值得关注的是反向渡越过程中电流随时间的变化情况，其特性曲线如图4-3所示。
在图4-3中，反向恢复时间tr限制了二极管的开关速度。在电路中，若输入的负脉冲的持续时间与反向恢复时间相近，二极管就会失去开关作用。因此，为保证二极管良好的开关作用，输入脉冲的间隔时间至少应是反向恢复时间的10倍。
图4-3 开关二极管反向渡越特性
（2）开关二极管的主要参数符号及表示意义
开关二极管的技术参数较多，但最常见的参数符号及表示意义如下：
1）VRM表示最高反向工作电压；
2）VF表示正向电压降；
3）VBR表示反向击穿电压；
4）IF表示正向电流；
5）IFSM表示正向不重复峰值电流；
6）IR表示反向漏电流；
7）P表示耗散功率；
8）trr表示反向恢复时间、开关时间；
9）Ct表示二极管结电容。
在一般维修时，只关注VRM、IF、trr和P。
2.开关二极管的种类及型号
开关二极管的类型及型号较多，但在整体上主要分为贴片式和直插式两大类。
（1）常见贴片式开关二极管型号及主要参数
贴片式开关二极管型号较多，封装形式也不完全一致。一些常见贴片式开关二极管型号及主要参数见表4-1。其中，不同封装实物图如图4-4、图4-5、图4-6（内部电路结构如图4-7）、图4-8、图4-9所示。

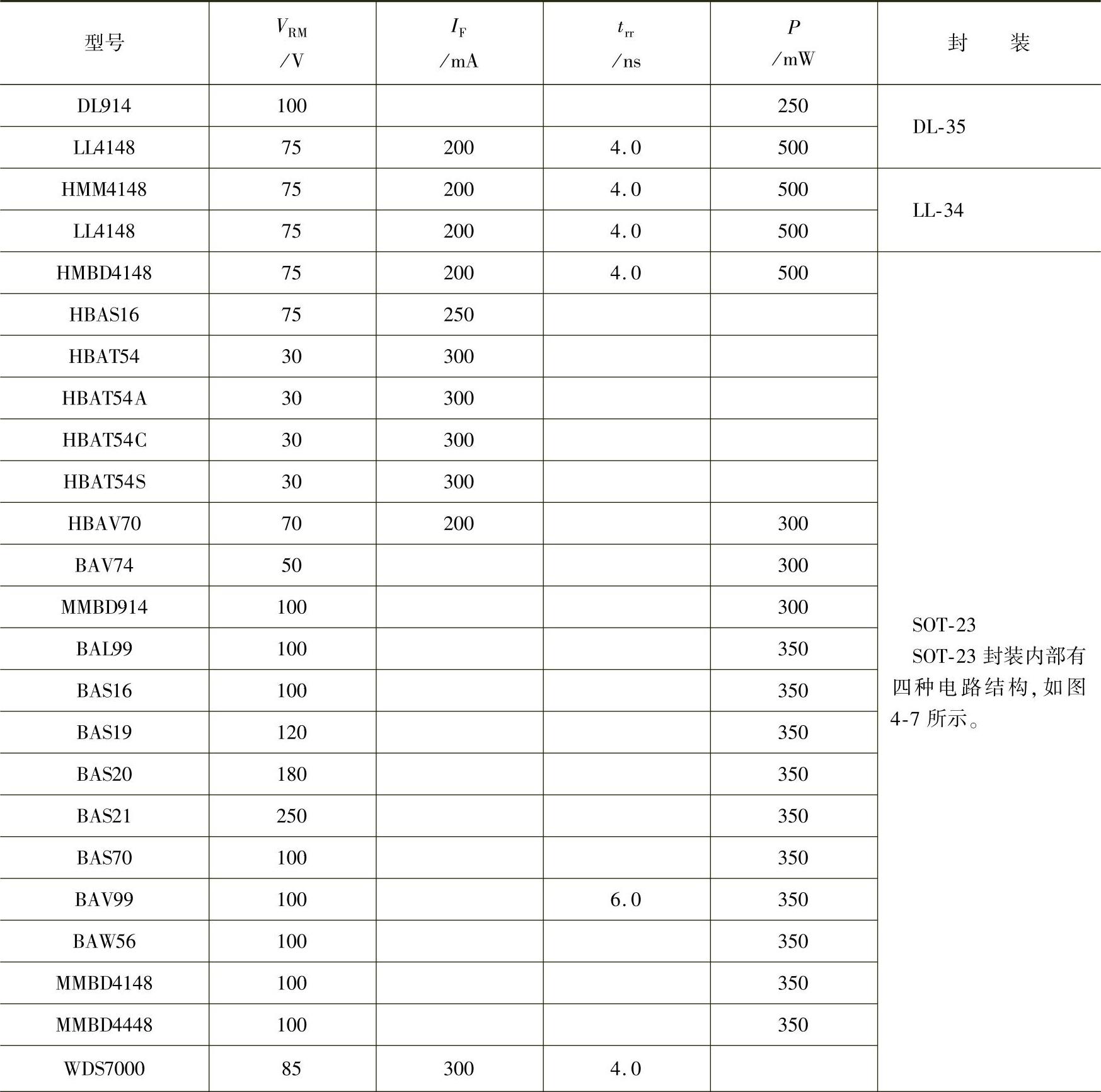

表4-1 常见贴片式开关二极管型号和主要参数及封装形式
（续）
图4-4 DL-35封装实物图
图4-5 LL-34封装实物图

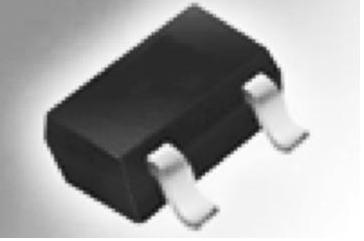

图4-6 SOT-23封装实物图

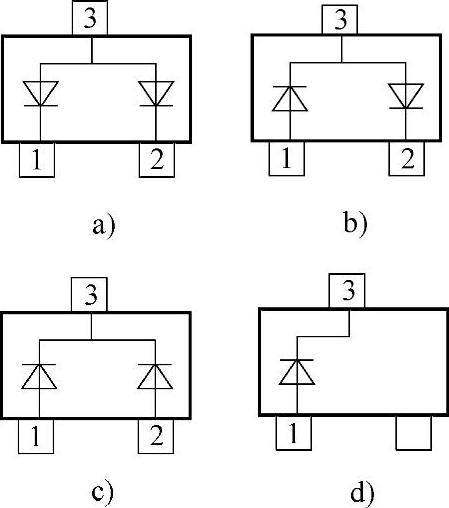

图4-7 SOT-23封装内部电路形式
图4-8 SOD-123封装实物图

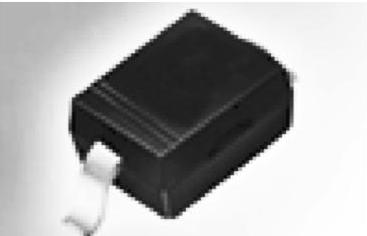

图4-9 SOD-323封装实物图
（2）常见直插式开关二极管型号及主要参数
直插式开关二极管型号较多，但封装形式多为DO-35B。一些常见直插式开关二极管型号及主要参数见表4-2。其封装形式实物图如图4-10所示。

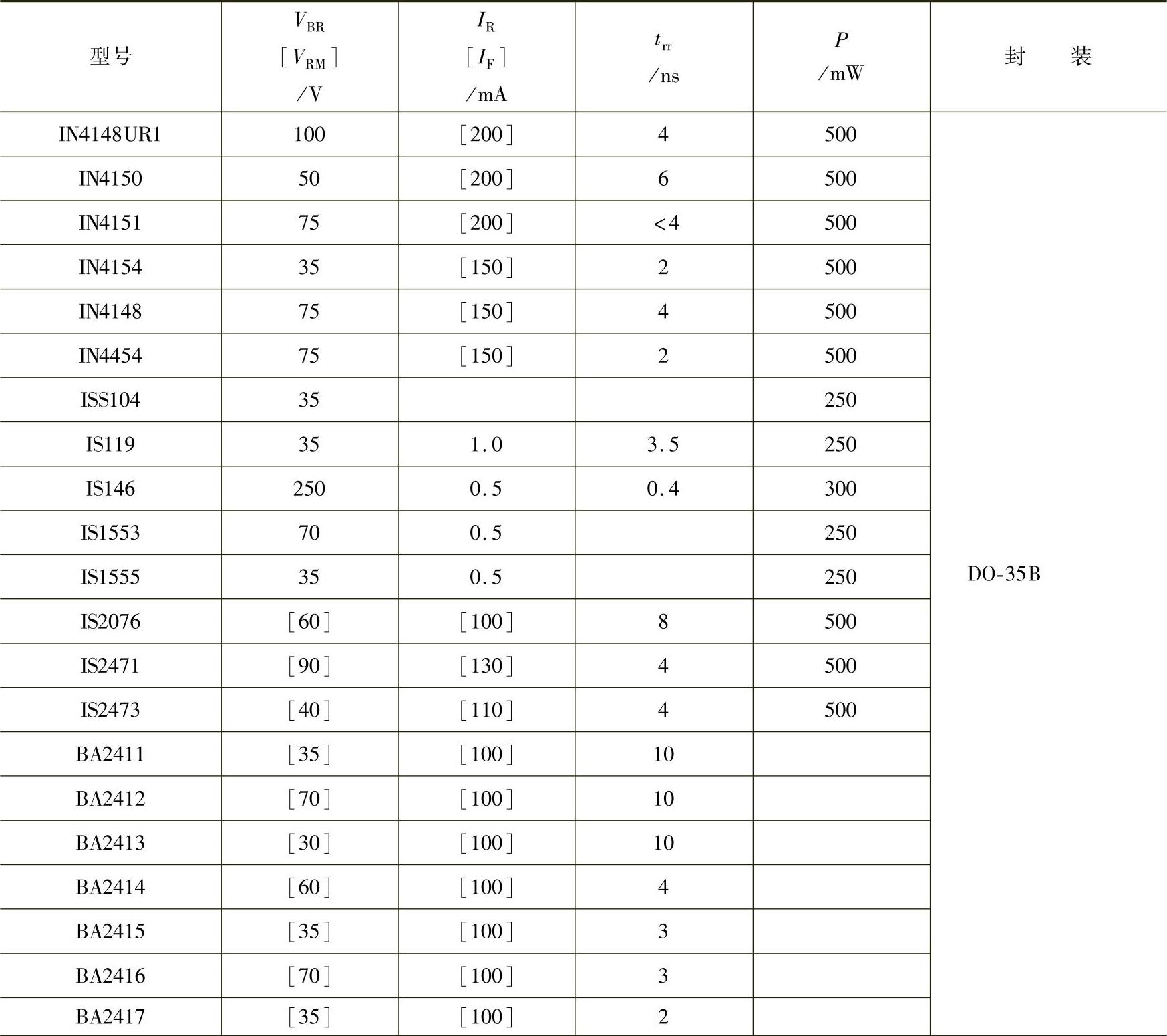

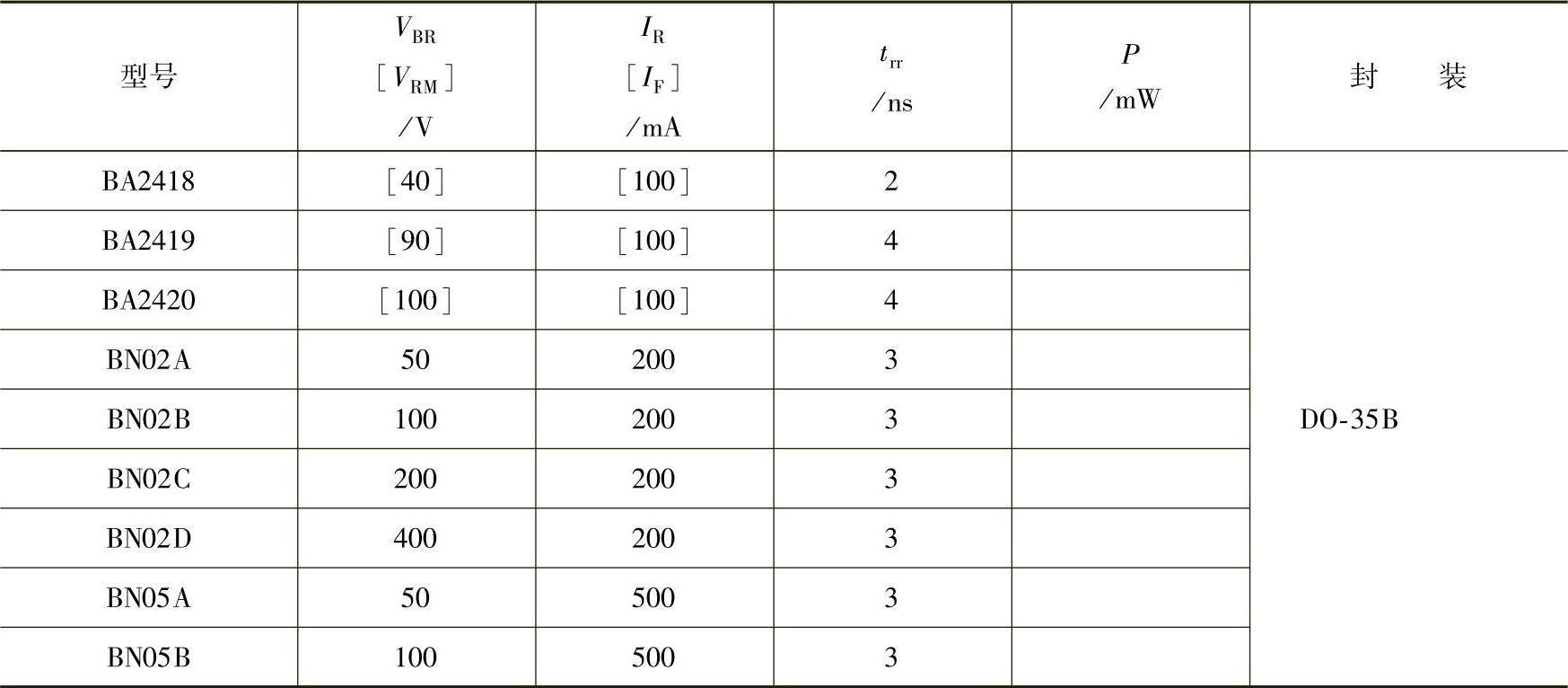

表4-2 常见直插式高效开关二极管和主要参数
（续）

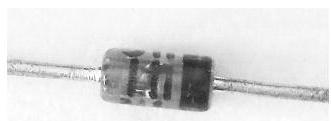

图4-10 DO-35B封装实物图
