长虹液晶电视机主板接口电路检修指南
【摘要】：长虹液晶电视机型号较多，机芯技术比较复杂，但其外部一些音视频接口电路与TCL王牌等其他品牌机型基本相同，维修时可相互参考。在长虹LT22510机芯中主要采用的是双口TTL24针屏接口电路。图3-67 +5V/+12V电源输入接口电路原理及故障检修注：该图为长虹LT22519机型中电路原理图，仅供参考。
长虹液晶电视机型号较多，机芯技术比较复杂，但其外部一些音视频接口电路与TCL王牌等其他品牌机型基本相同，维修时可相互参考。下面只介绍主板其他接口电路原理及故障检修，以供维修参考。
1.键盘接口电路
键盘接口电路主要用于传输本机面板控制键产生的键扫描信号，以实现电视机的功能控制。其常见电路原理及故障检修如图3-66所示。
2.+5V/+12V电源输入接口电路
+5V/+12V电源输入接口电路除了为主板供电外，还同时向电源板输出控制信号。其电路原理及故障检修如图3-67所示。
3.双口TTL24针屏接口电路
在液晶电视机中，因液晶板的类型较多（其常见类型主要有TN-LCD、STN-LCD、DSTN-LCD、TFT-LCD，其中TFT-LCD应用最广泛），视频信号输入接口电路也不完全相同，但常见的接口主要有TTL和LVDS接口两种形式。在长虹LT22510机芯中主要采用的是双口TTL24针屏接口电路。其电路原理及故障检修如图3-68所示。
图3-65 AV视音频信号输出电路原理及故障检修
注：该图为TCL王牌L37E09机型中电路原理图，仅供参考。

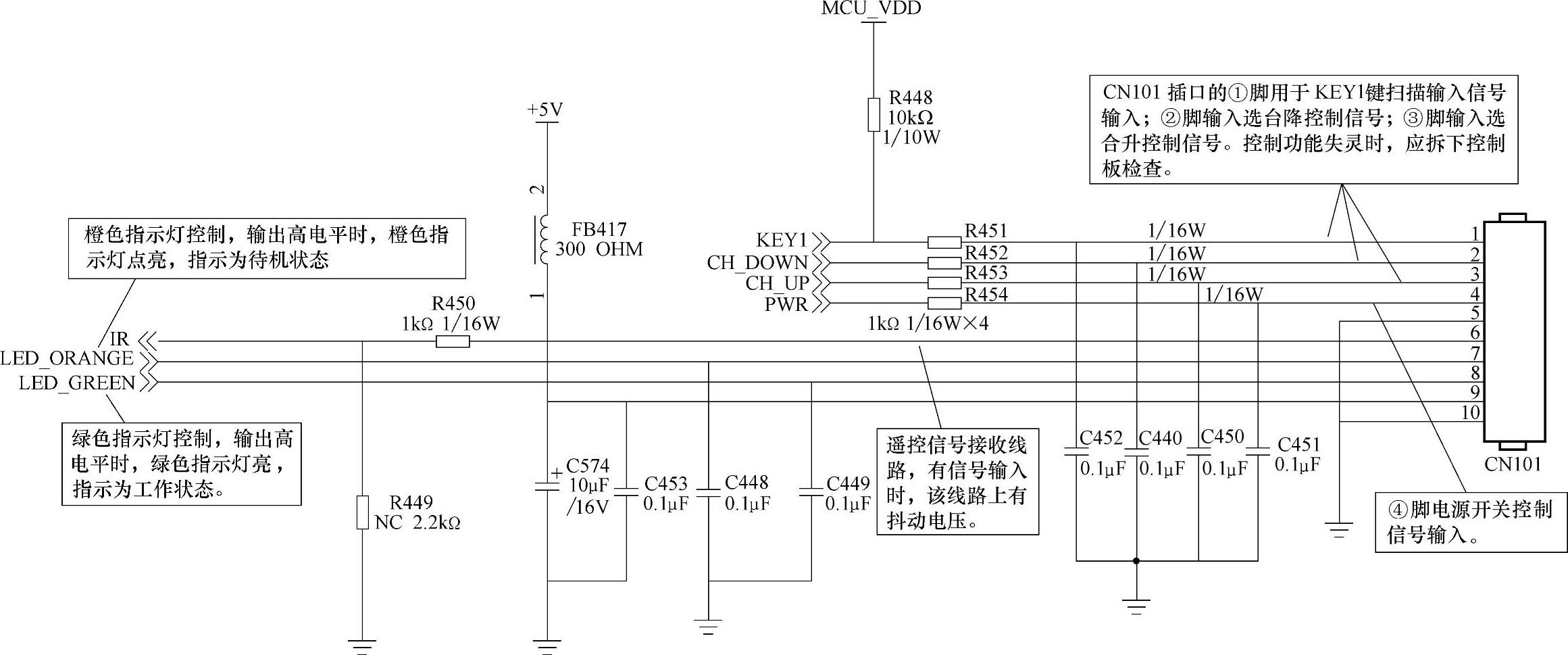

图3-66 键盘接口电路原理及故障检修
注：该图为长虹LT22519机型中电路原理图，仅供参考。

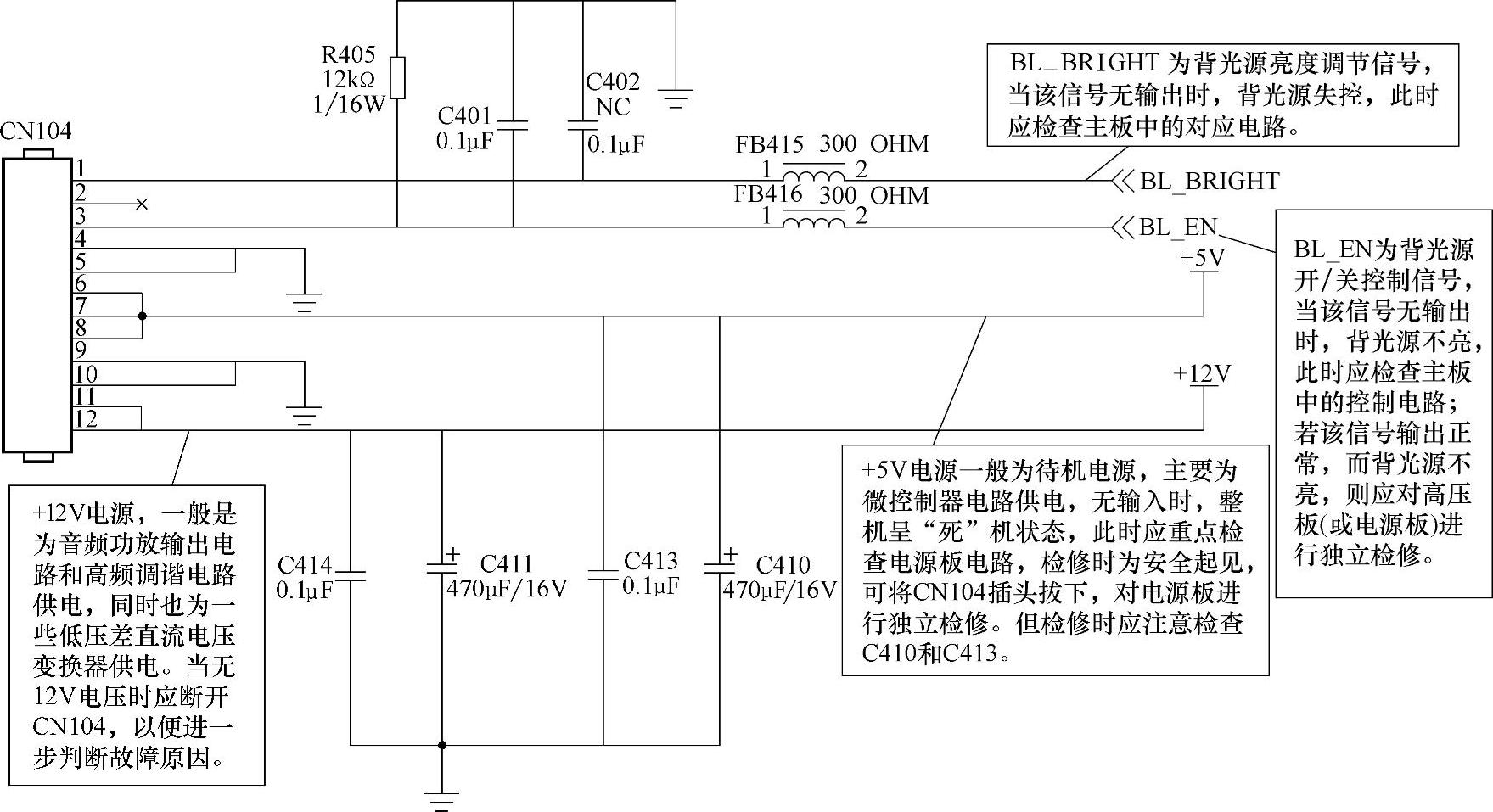

图3-67 +5V/+12V电源输入接口电路原理及故障检修
注：该图为长虹LT22519机型中电路原理图，仅供参考。

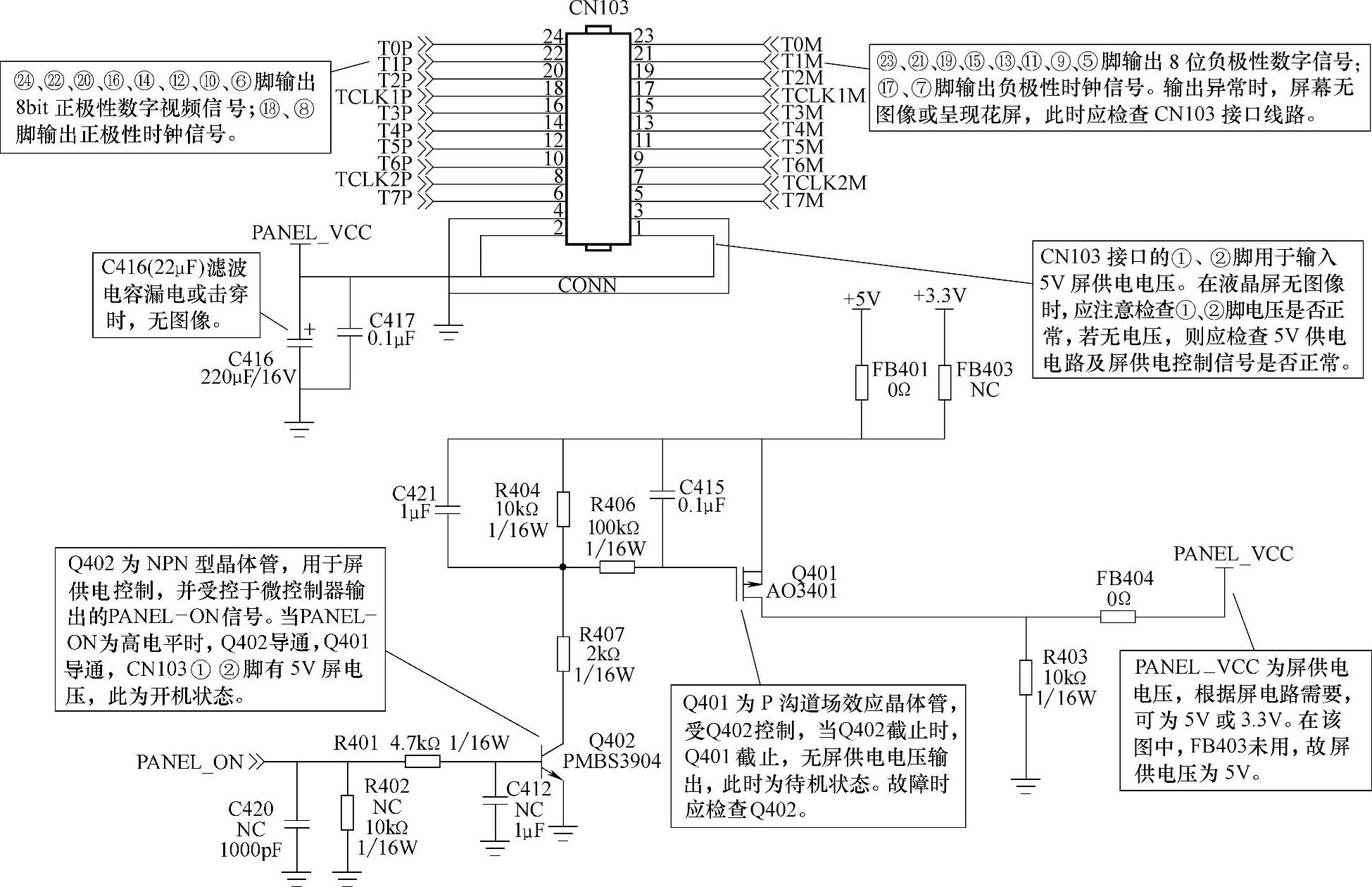

图3-68 双口TTL24针屏接口电路原理及故障检修
注：该图为长虹LT2251O机芯中电路原理图，仅供参考。
