TCL王牌液晶电视机的机型较多，其使用功能并不完全一致，因此，其外部接口电路也不完全相同。在本节中，就主要介绍一些常见的接口电路原理及故障检修，以供维修参考。

1.VGA接口电路

VGA是英文Video Graphics Array的缩写词，中文释义为视频图形适配器或视频图形陈列，用于传输PC的视频信号。它是IBM公司在1987年推出的一种视频传输标准，其电路原理及故障检修如图3-61所示。

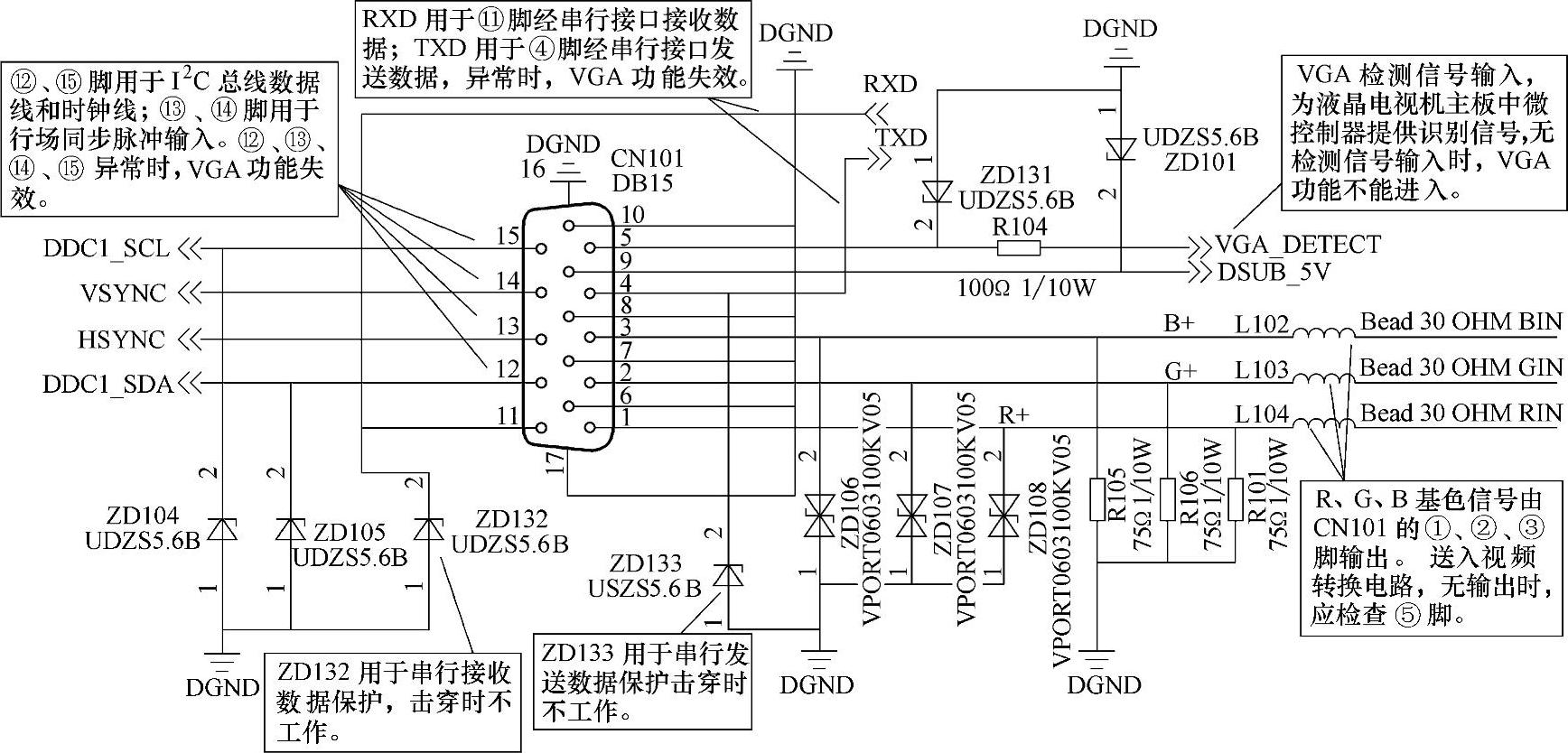

图3-61 VGA接口电路原理及故障检修

注：该图为TCL-L32E75机型中电路原理图，仅供参考。

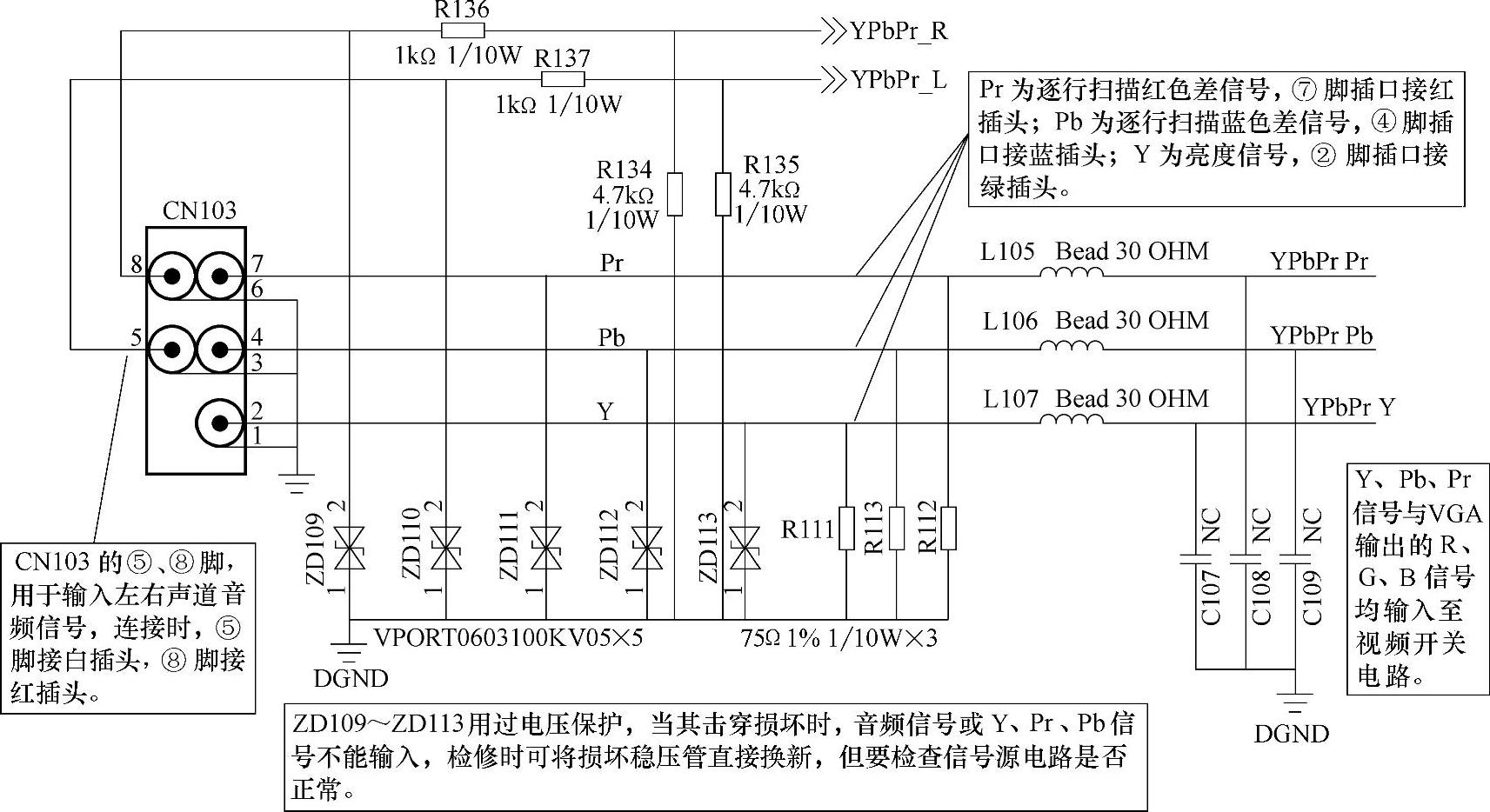

2.YPbPr逐行扫描高清信号输入电路

YPbPr接口是美国电子工业协会EIA-770·2a标准，用于传输逐行扫描分量信号。其中，Y为亮度信号，由绿色插口输入；Pb为色度U分量信号（或B-Y色差信号），由蓝色插口输入；Pr为色度V分量信号（或R-Y色差信号），由红色插口输入。YPbPr接口可支持传送480p/560p/720p/1080p等格式的视频信号，但该接口仍属模拟接口，本身不传送音频信号，音频信号需另设置两个接口与其同时接入电路。其电路原理及故障检修如图3-62所示。

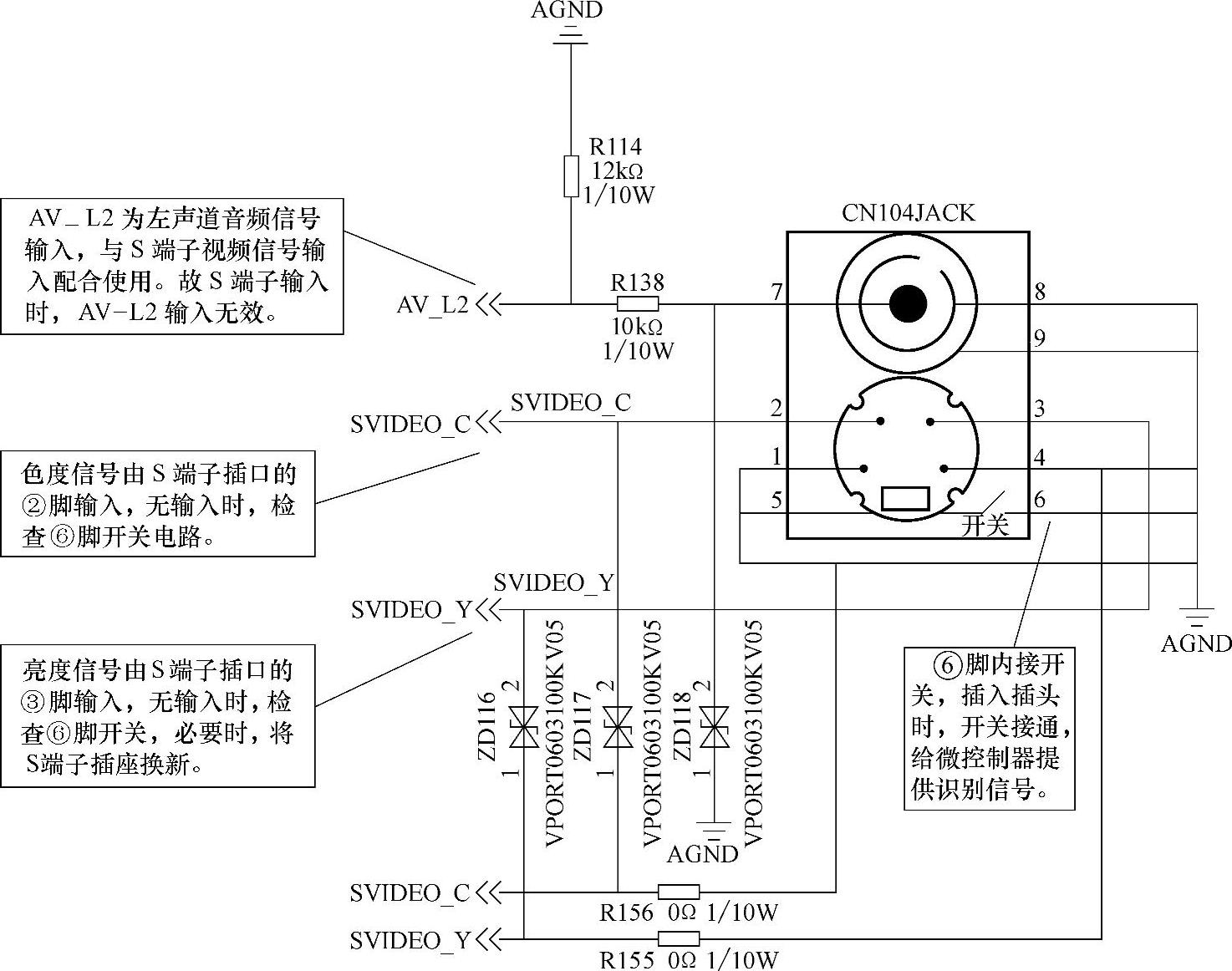

3.S端子输入电路

S端子是用于传输Y（亮度）信号与C（色度）信号分离的视频信号，其电路原理如图3-63所示。

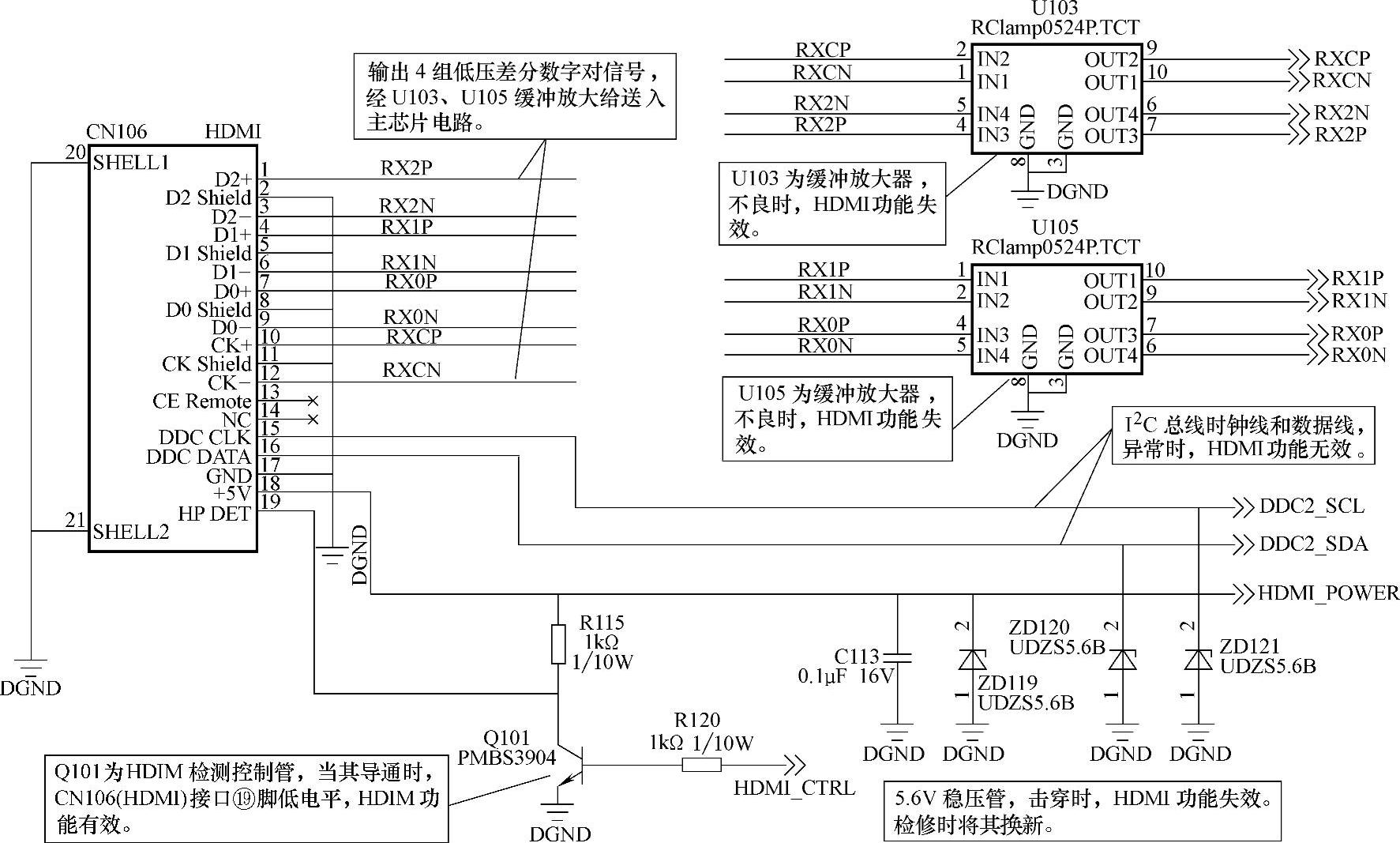

4.HDMI高清晰度多媒体接口电路

HDMI是英文High Definition MUltimedia Interface的缩写词，意为高清晰度多媒体接口，它是一种全数位化影像和声音传送接口，可同时传送无压缩的高分辨率视频和多声道音频数据，并由同一条电缆传输（传输线最长不超过15m）。其最大特点是，可以满足1080p的高清晰分辨率视频和8声道96kHz或立体声192kHz的数码音频传送。其电路原理及故障检修如图3-64所示。
