飞利浦液晶电视机音频信号电路检修技巧
【摘要】：飞利浦液晶电视机的型号较多，机芯技术比较复杂，音频信号电路的组成不完全相同。本节主要以具有代表性的机型为例，简要介绍音频功放电路原理及故障检修。但在前面几节中已经介绍的音频功放电路就不再重述。图3-60 TPA3100D2PHPR双伴音功放电路原理及故障检修注：该图为飞利浦42TA2800机芯电路原理图，仅供参考。
飞利浦液晶电视机的型号较多，机芯技术比较复杂，音频信号电路的组成不完全相同。本节主要以具有代表性的机型为例，简要介绍音频功放电路原理及故障检修。但在前面几节中已经介绍的音频功放电路就不再重述。
1.TPA3123D2-84TG4双音频功放电路
TPA3123D2-84TG4是一种具有静音控制功能的贴片式双音频功放集成电路，在飞利浦32PFL3403机型中，主要用于推动左右两个扬声器。其电路原理及故障检修如图3-59所示。
2.TPA3100D2PHPR双伴音功放电路
TPA3100D2PHPR是一种内置静音和待机功能的双声道音频功放集成电路，在飞利浦42TA2800机芯中，用于驱动左右两只扬声器。其电路原理及故障检修如图3-60所示。

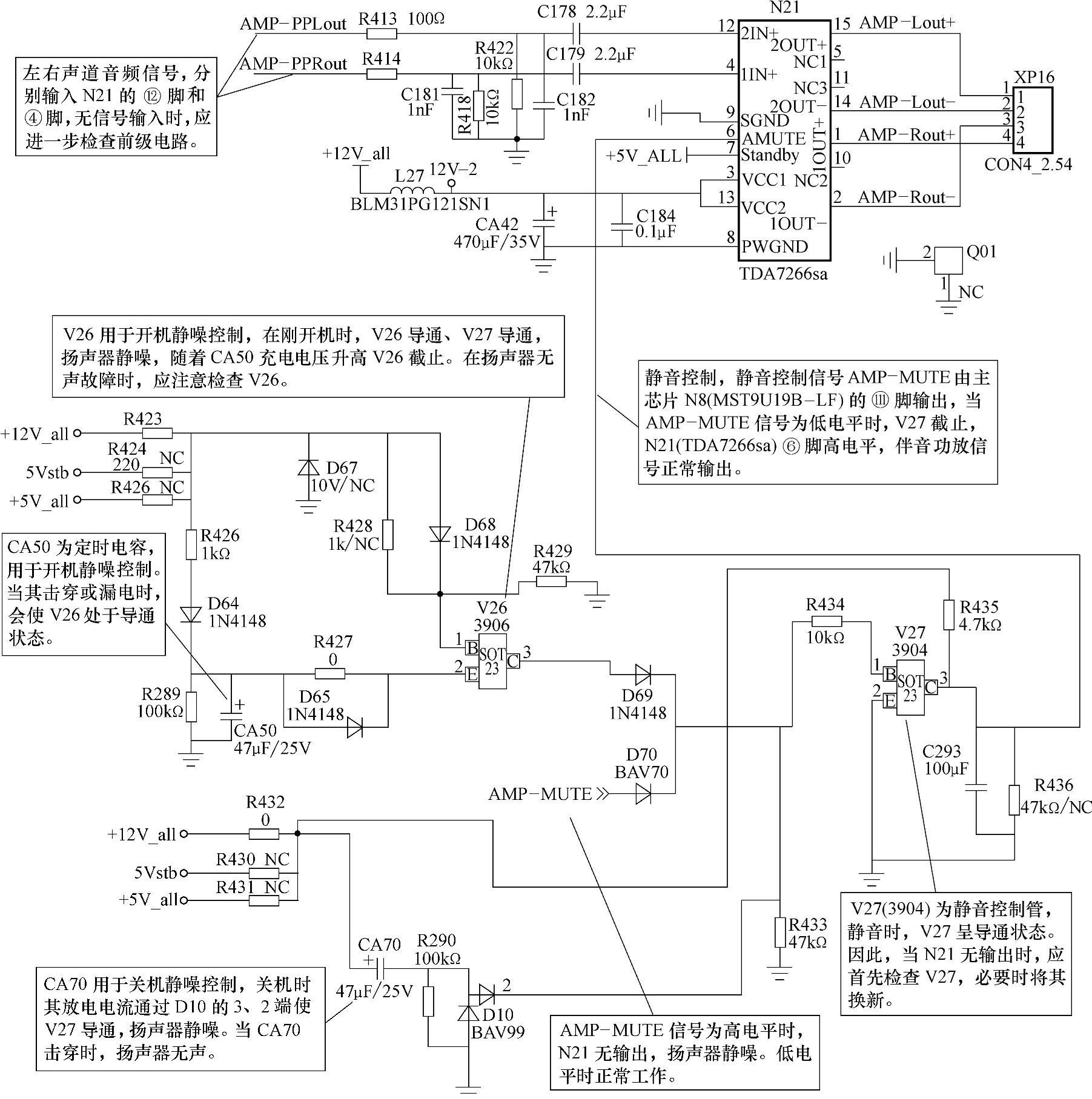

图3-57 TDA7266sa双伴音功放电路原理及故障检修
注：海信TLM22V66系列机型中电路原理图，仅供参考。

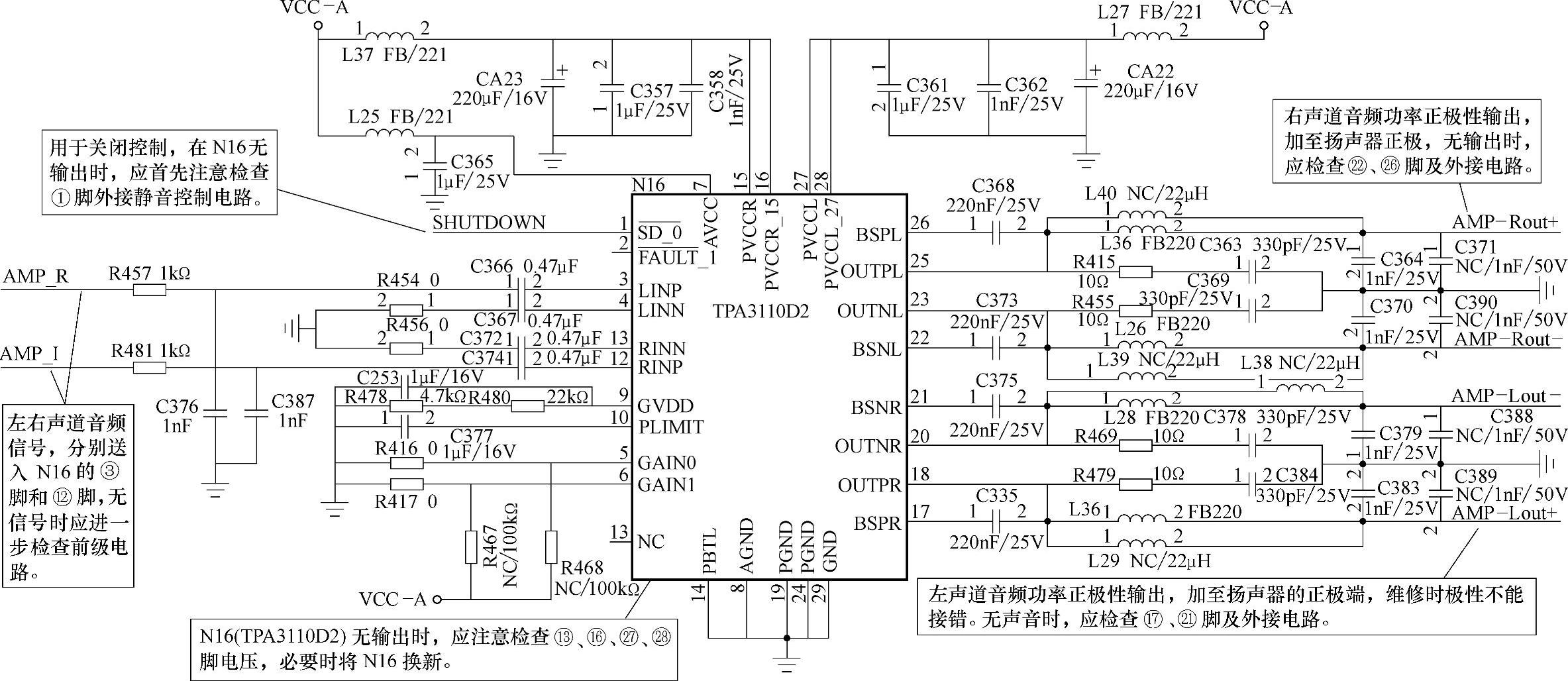

图3-58 TPA311OD2双伴音功放电路及故障检修
注：该图为海信LED24K16机芯中电路原理图，仅供参考。

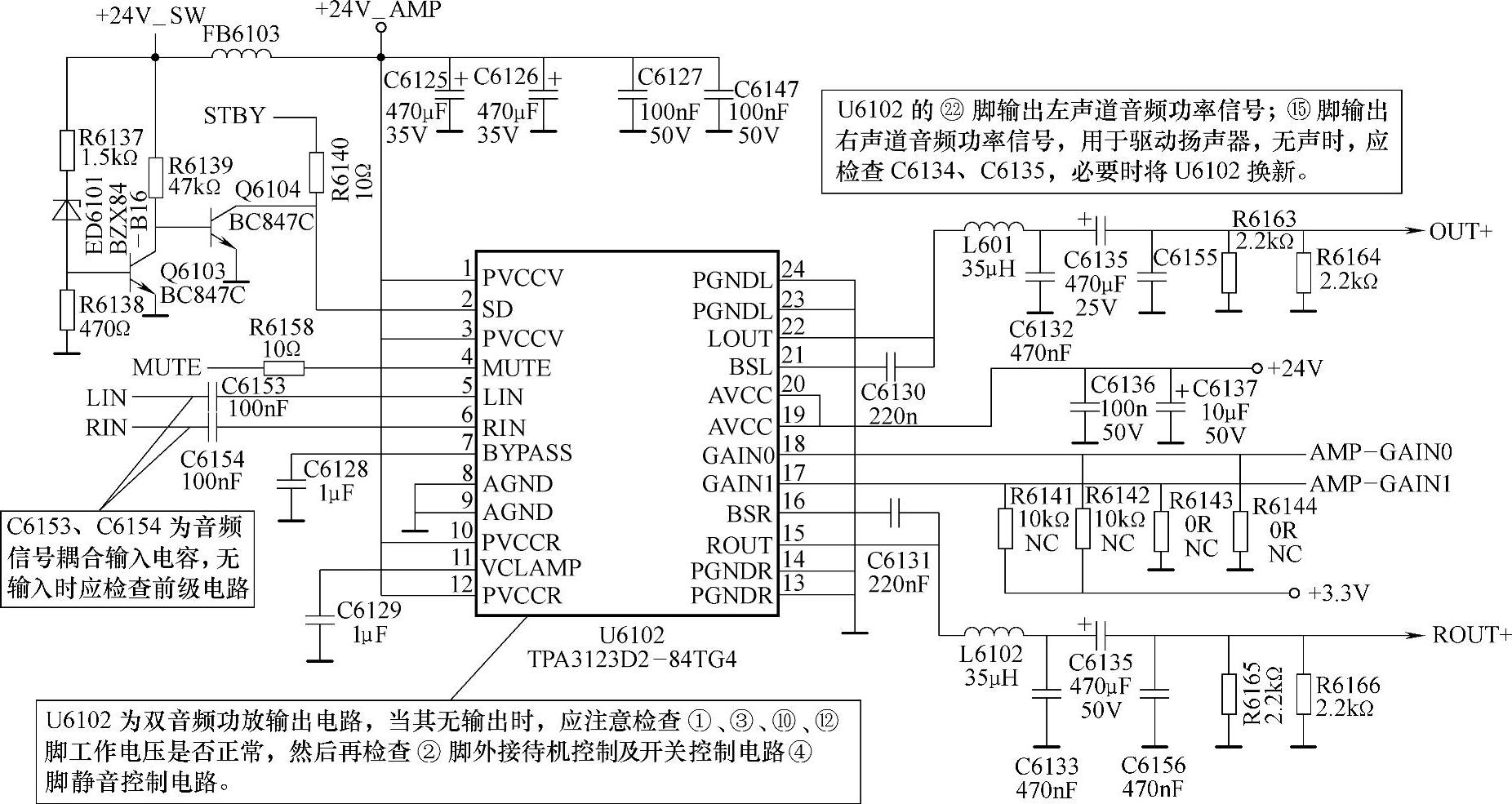

图3-59 TPA3123D2-84TG4双音频功放输出电路原理及故障检修
注：该图为飞利浦32PFL34O3机型中的电路原理图，仅供参考。

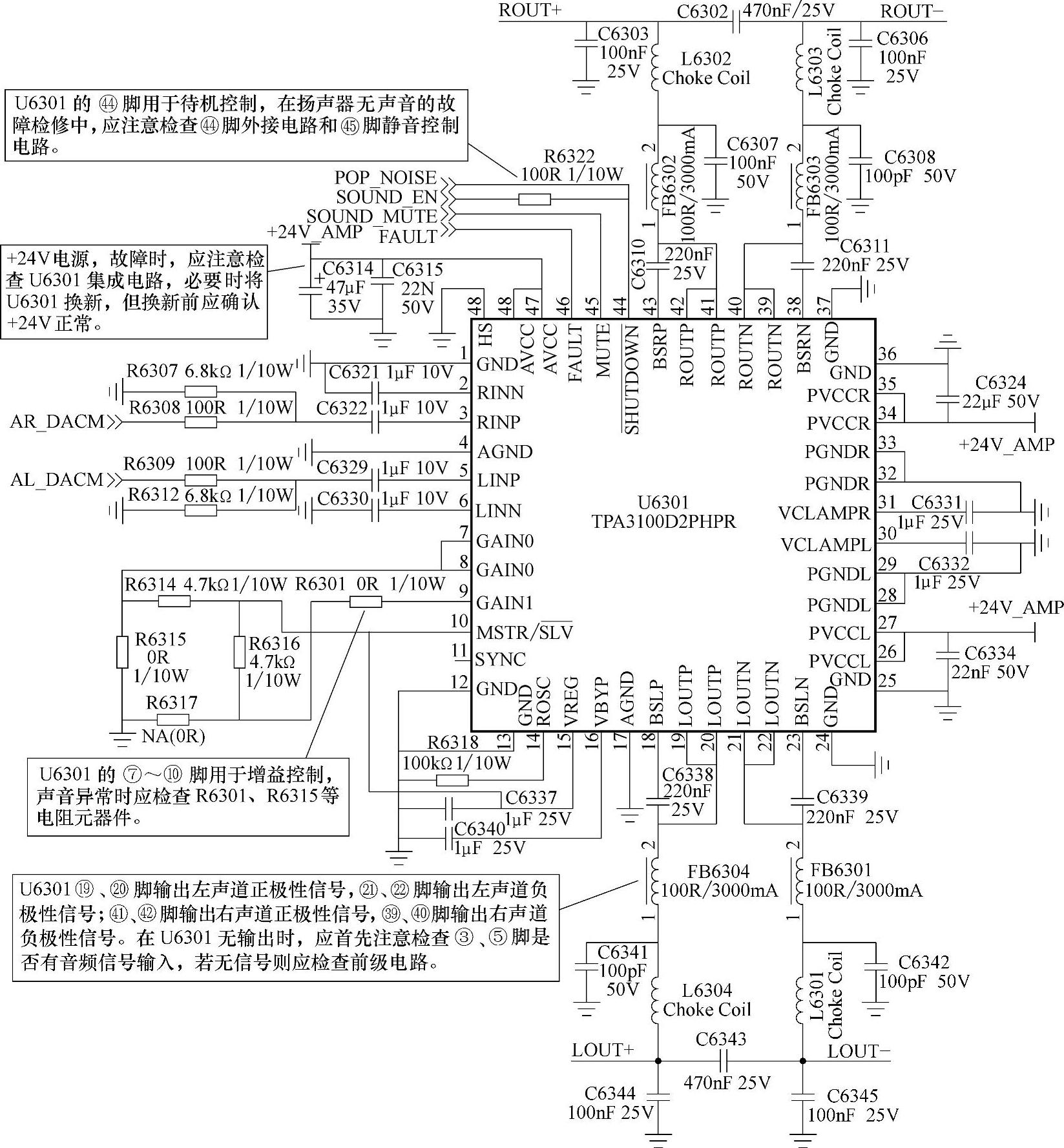

图3-60 TPA3100D2PHPR双伴音功放电路原理及故障检修
注：该图为飞利浦42TA2800机芯电路原理图，仅供参考。
