海信液晶电视机中音频信号电路的检修方法分享

2023-06-18 理论教育版权反馈

【摘要】：海信液晶电视机的型号较多，机芯技术比较复杂，各机型中的音频信号功率输出电路也不完全相同。图3-53 TPA3008D2双音频功放电路原理及故障检修注：该图为长虹TLM3201机型中的电路原理图，仅供参考。

海信液晶电视机的型号较多，机芯技术比较复杂，各机型中的音频信号功率输出电路也不完全相同。在下面就主要以具有代表性的机型简要介绍一些常见的音频功放输出电路，以供维修参考。

1.TPA3008D2双音频功放电路

TPA3008D2是一种具有正负4个输出口的音频功放电路，在长虹TLM3201机型中，主要用于输出两组音频功放信号。其电路原理及故障检修如图3-53所示。

图3-51 TA2O24双音频功放电路原理及故障检修

注：该图为长虹LT3212机型中的电路原理图，仅供参考。

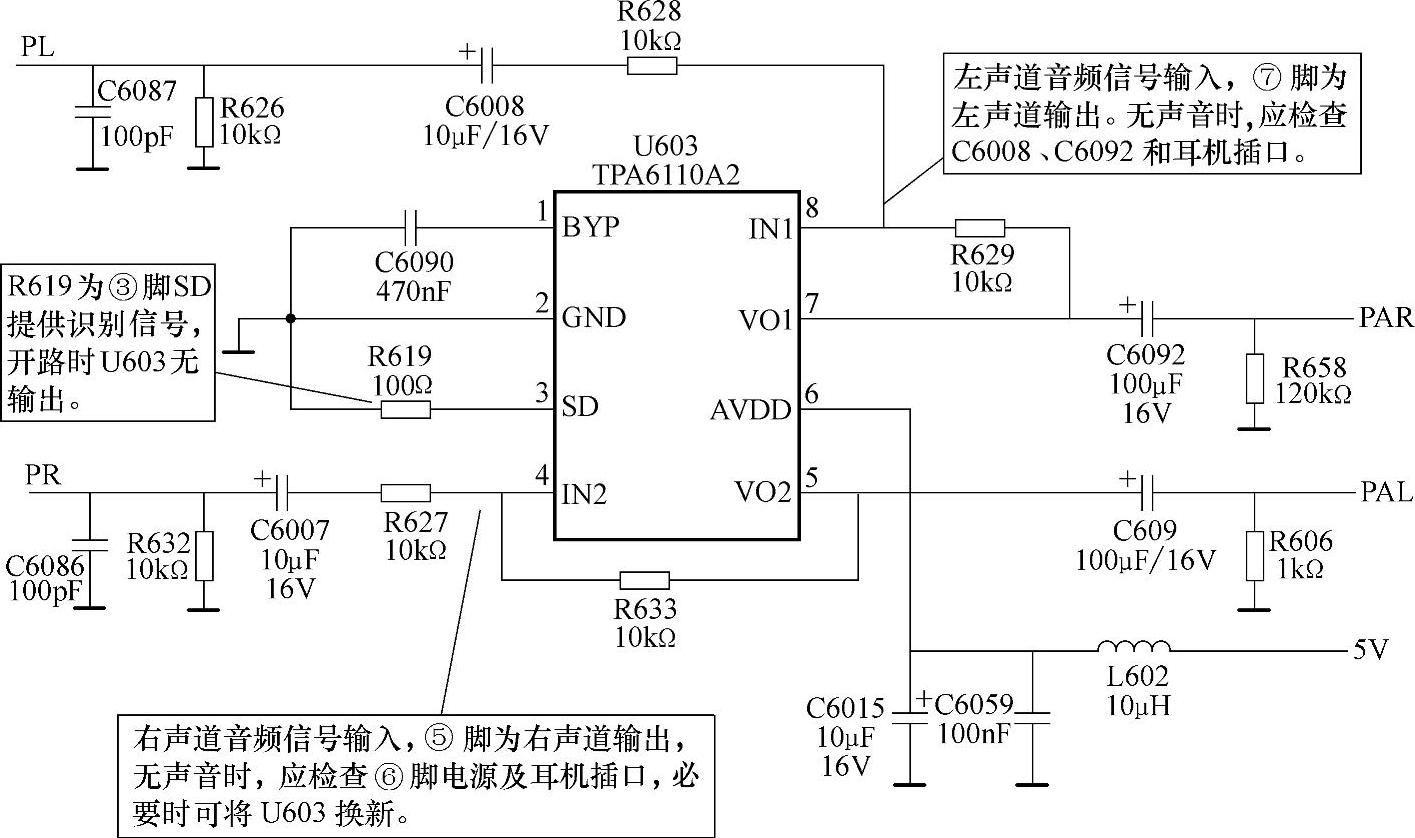

图3-52 TPA6110A2耳机音频驱动电路原理及故障检修

注：该图为长虹LT3212机型中的电路原理图，仅供参考。

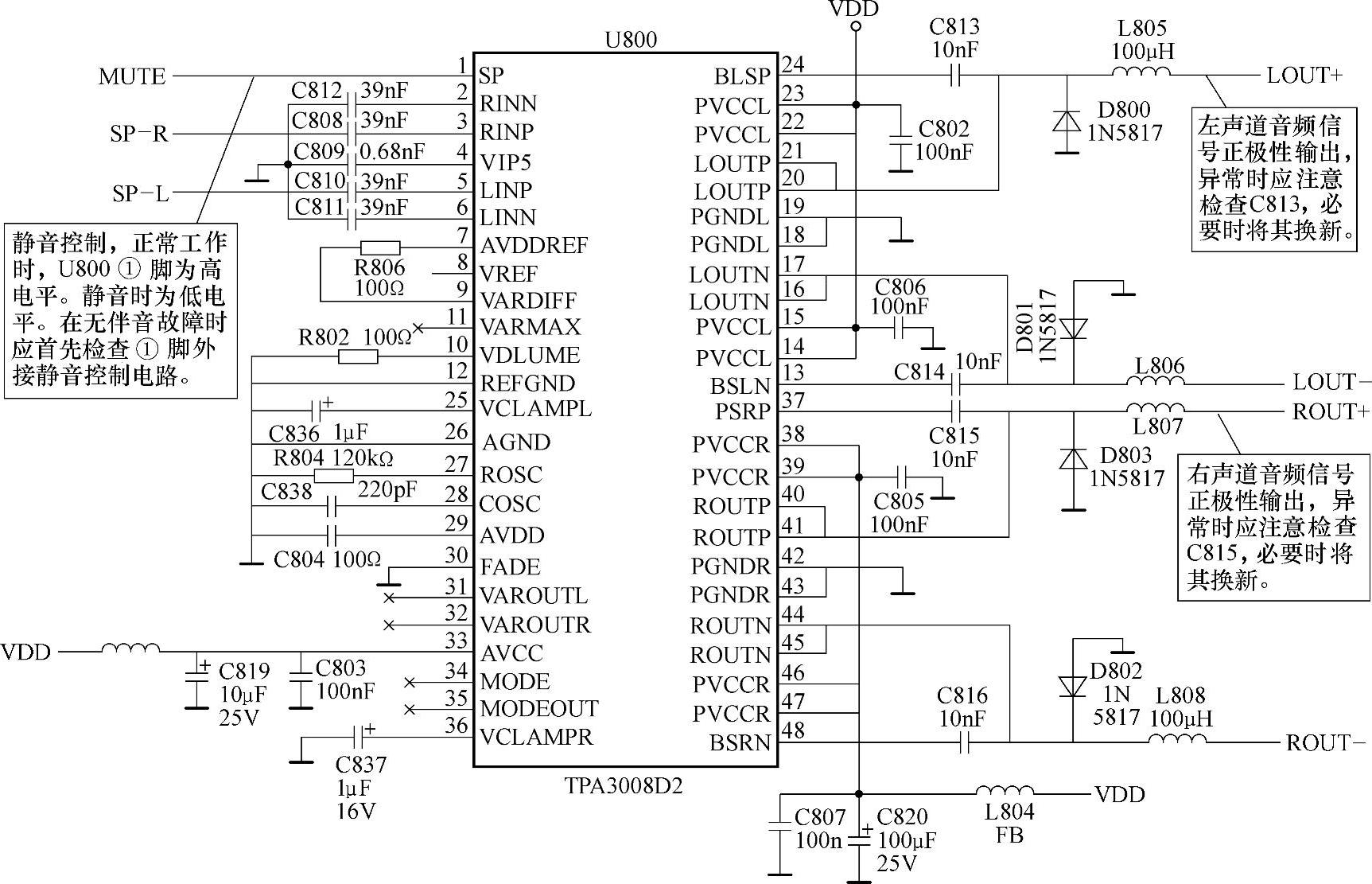

图3-53 TPA3008D2双音频功放电路原理及故障检修

注：该图为长虹TLM3201机型中的电路原理图，仅供参考。

2.TPA310X双音频功放电路

TPA310X是一种具有正负4个输出口的音频功放电路，在海信TLM42V68P系列机型中，用于输出左右声道音频功率信号，其电路原理及故障检修如图3-54所示。

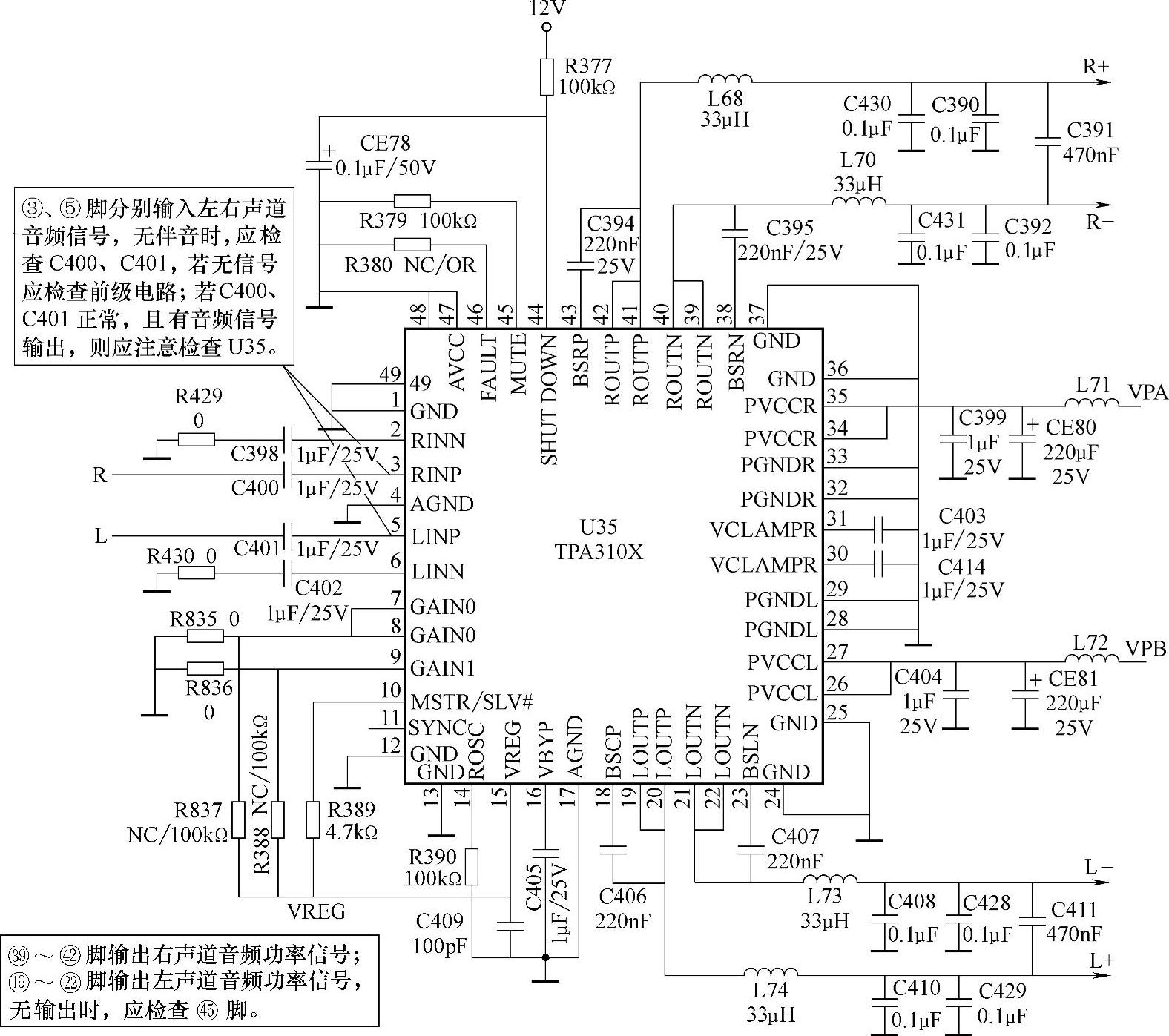

图3-54 TPA310X双音频功放输出电路原理及故障检修

注：该图为海信TLM42V68P系列机芯电路原理图，仅供参考。

3.TDA2822M耳机音频驱动电路

TDA2822M是耳机音频驱动集成电路，可输出左右声道音频信号。其电路原理及故障检修如图3-55所示。

图3-55 TDA2822M耳机音频驱动电路原理及故障检修

注：该图为海信TLM3201机型中电路原理图，仅供参考。

4.MAX232A数字音频信号电路

MAX232A是一种具有串行接口的数字音频信号驱动集成电路。其电路原理及故障检修如图3-56所示。

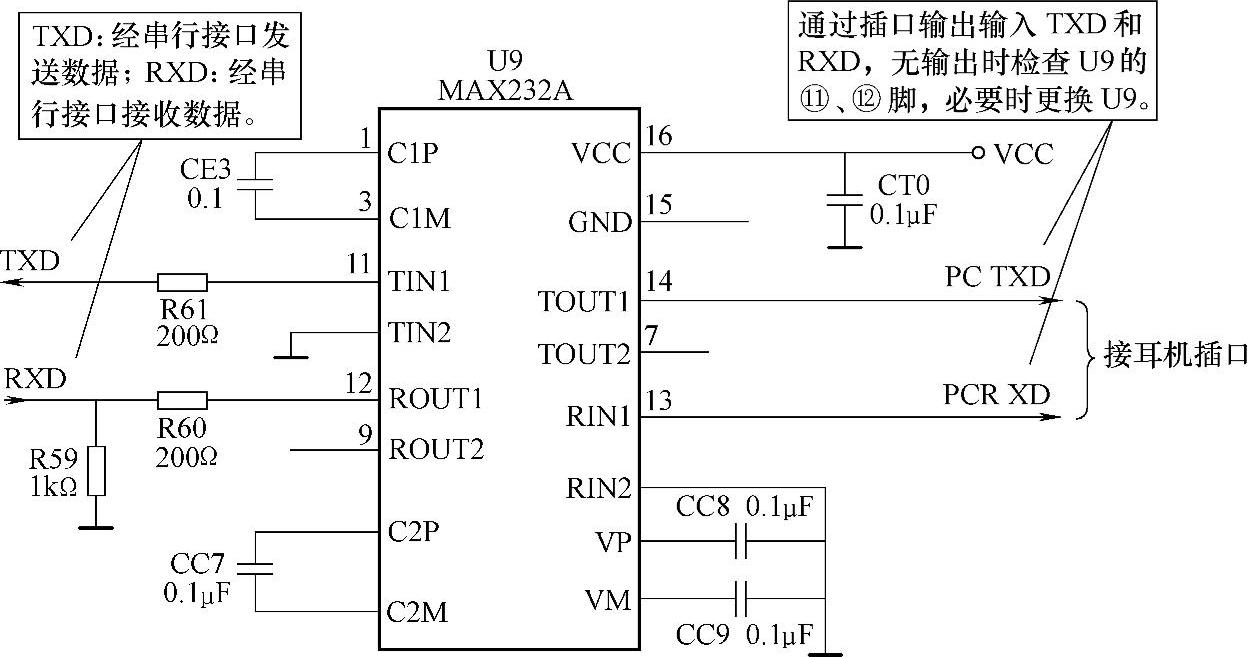

图3-56 MAX232A数字音频信号电路原理及故障检修

注：该图为海信TPW4211机型中电路原理图，仅供参考。

5.TDA7266sa双伴音功放电路

TDA7266sa是一种具有静音控制功能的双伴音功放集成电路，在海信TLM22V66系列机型中用于推动左右两只扬声器。其电路原理及故障检修如图3-57所示。

6.TPA3110D2双伴音功放电路

TPA3110D2是一种具有待机静噪功能的双伴音功放集成电路，在海信LED24K16机芯中用于驱动左、右两只扬声器。其电路原理及故障检修如图3-58所示。
