如何检修长虹液晶电视机的音频信号电路？
【摘要】：长虹液晶电视机的型号较多，其机芯技术不完全一致，因此，各机型中的音频信号电路也不完全相同。在长虹LT37210机型中，主要用于驱动左右扬声器。在长虹LS23机芯中，TFA9810T主要用于双音频功率放大输出。图3-50 TEA9810T双音频功放电路原理与故障检修注：该图为长虹LS23机芯中电路原理图，仅供参考。
长虹液晶电视机的型号较多，其机芯技术不完全一致，因此，各机型中的音频信号电路也不完全相同。在本节中，主要以一些具有代表性的机型为例，分析介绍常见的音频信号功率输出级电路原理及故障检修。
1.TDA1517P/SA7454A双声道音频信号放大电路
TDA1517P/SA7454A是一种双声道音频信号放大电路，在长虹LS29机芯中主要用于驱动左右两个扬声器。其电路原理及故障检修如图3-48所示。
2.TDA3121D2双声道音频功放电路
TDA3121D2是由+24V供电的双声道音频功放电路。在长虹LT37210机型中，主要用于驱动左右扬声器。其电路原理及故障检修如图3-49所示。

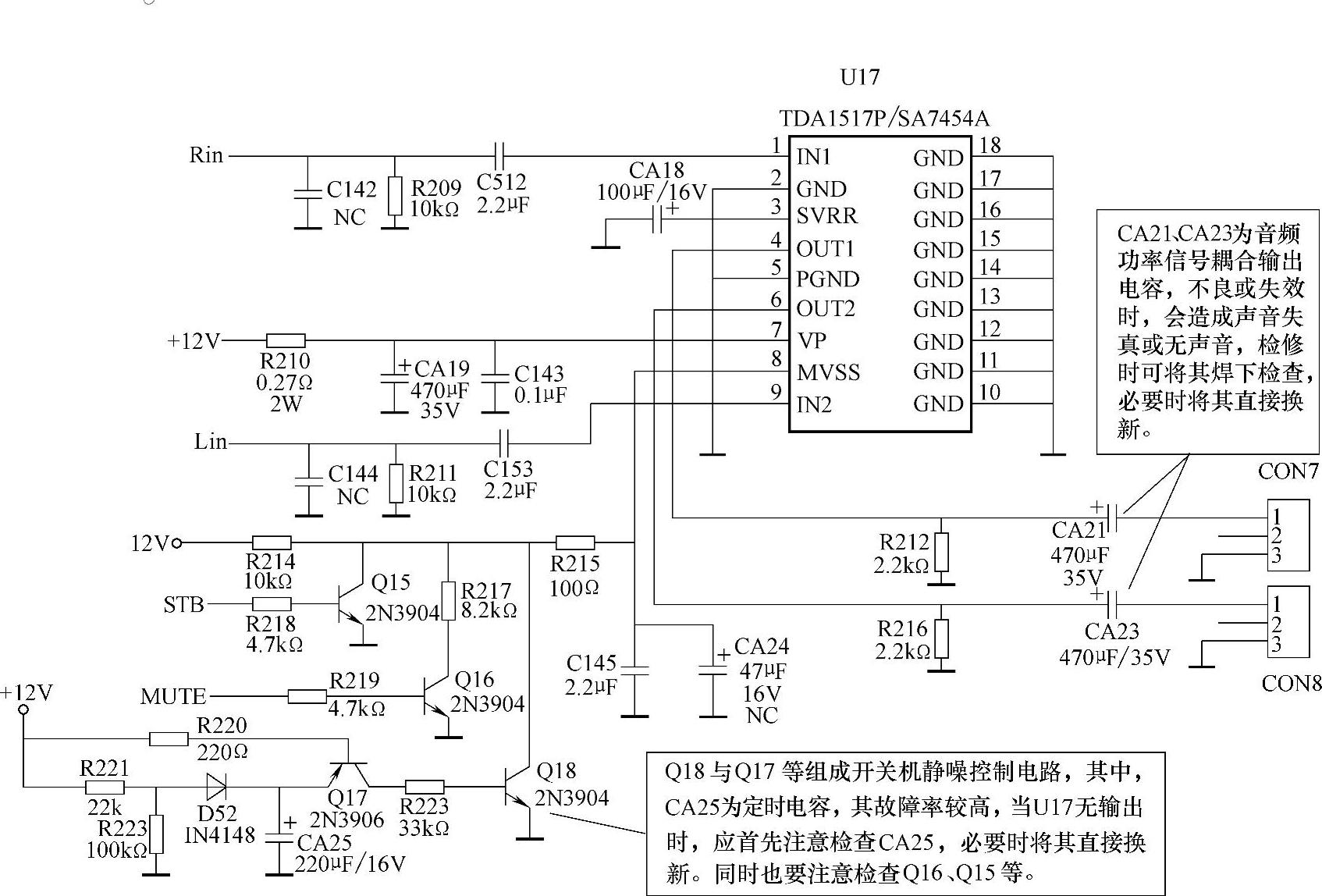

图3-48 TDA1517P/SA7454A双声道音频信号放大电路原理及故障检修
注：该图为长虹LS29机芯中电路原理图，仅供参考。

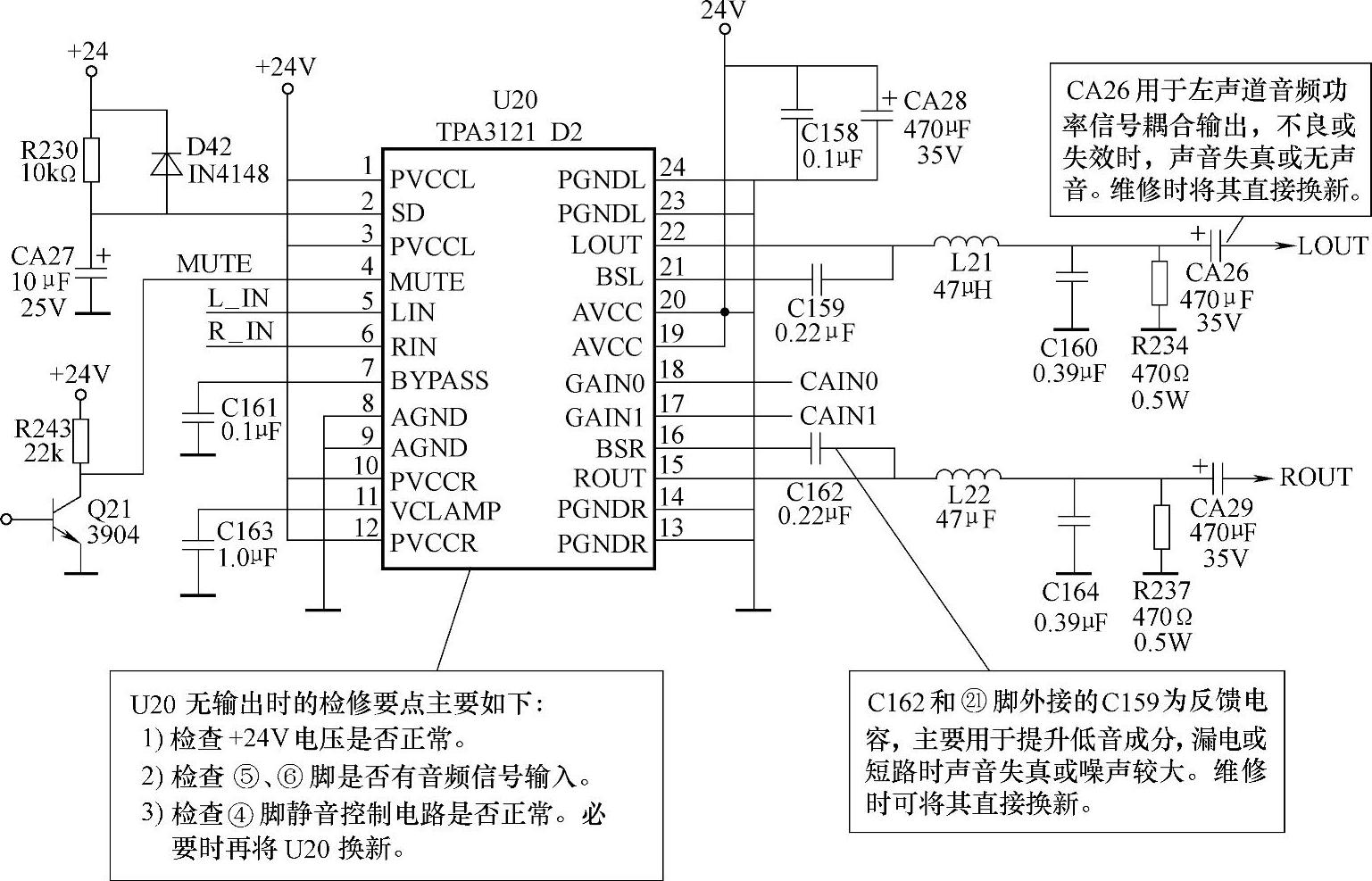

图3-49 TDA3121D2双声道音频功放电路原理及故障检修
注：该图为长虹LT37210机型中的原理图，仅供参考。
3.TEA9810T双音频功放电路
TEA9810T是一种具有正负极性音频信号输出的音频功放集成电路，可直接推动两只扬声器。在长虹LS23机芯中，TFA9810T主要用于双音频功率放大输出。其电路原理及故障检修如图3-50所示。

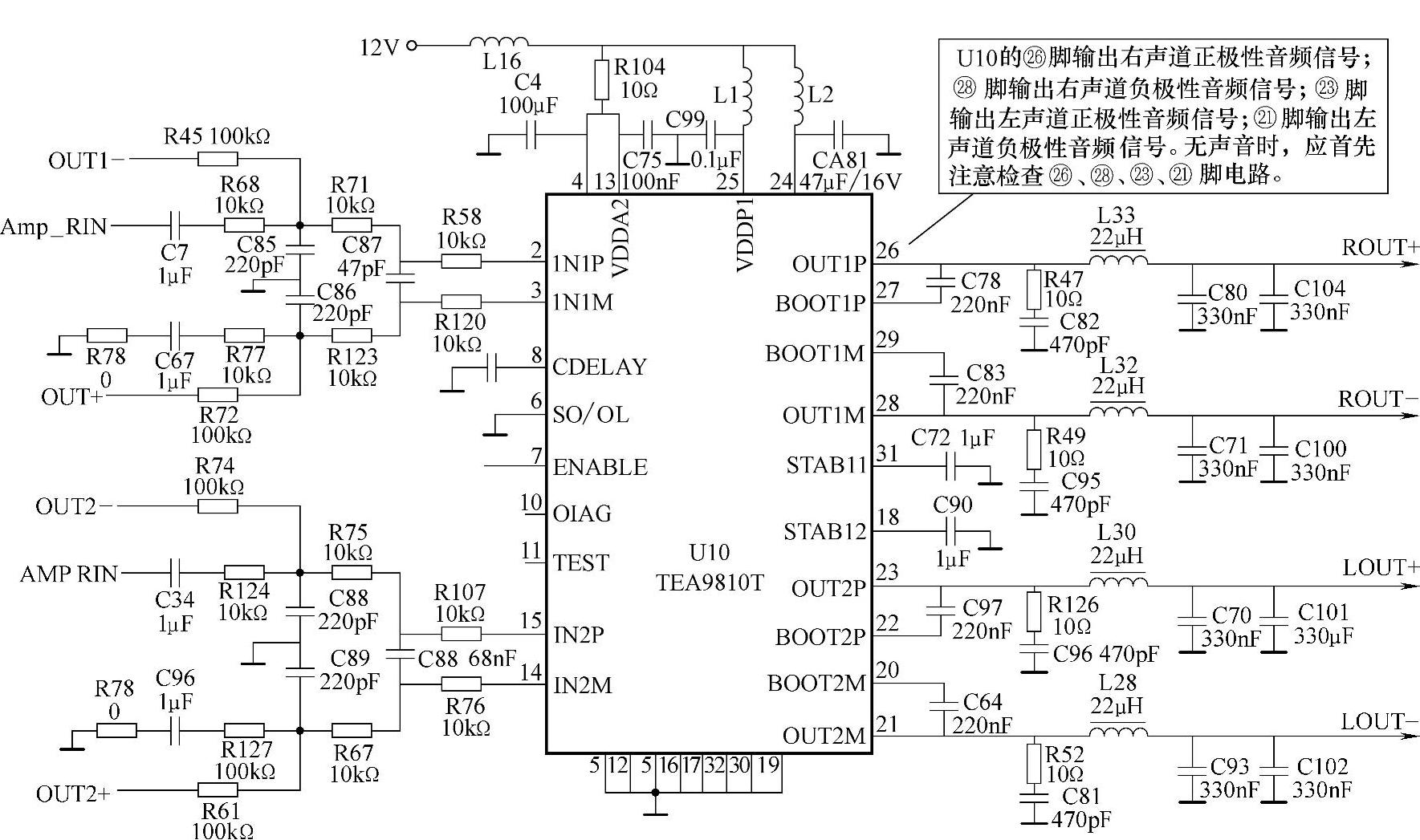

图3-50 TEA9810T双音频功放电路原理与故障检修
注：该图为长虹LS23机芯中电路原理图，仅供参考。
4.TA2024双音频功放电路
TA2024是一种具有正负4个音频输出口的音频功放集成电路，在长虹LT3212机型中主要输出两组音频功率信号。其电路原理及故障检修如图3-51所示。
5.TPA6110A2耳机音频驱动电路
TPA6110A2是具有双通道音频信号输出的耳机驱动集成电路。其电路原理及故障检修如图3-52所示。
