TCL王牌液晶电视机音频信号电路的检修方法
【摘要】：TCL王牌液晶电视机的型号较多，其机芯技术不完全一致，因此，各机型中的音频信号电路也不完全相同。在TCL王牌LCDMS88机芯中，主要用于驱动左、右两只扬声器和双声道耳机。在TCL王牌LCD32B65机芯中，MAX9714主要输出左右声道的音频功率放大信号，其电路原理及故障检修如图3-46所示。
TCL王牌液晶电视机的型号较多，其机芯技术不完全一致，因此，各机型中的音频信号电路也不完全相同。但在本节中，主要以一些具有代表性的机型为例，分析介绍常见的音频信号功率输出电路原理及故障检修。
1.TAA2008数字音频功放电路
TAA2008是具有32个引脚的数字音频功放集成电路，在TCL王牌LCD MS18机芯中，主要用于左、右声道的音频功率放大输出。其电路原理及故障检修如图3-44所示。

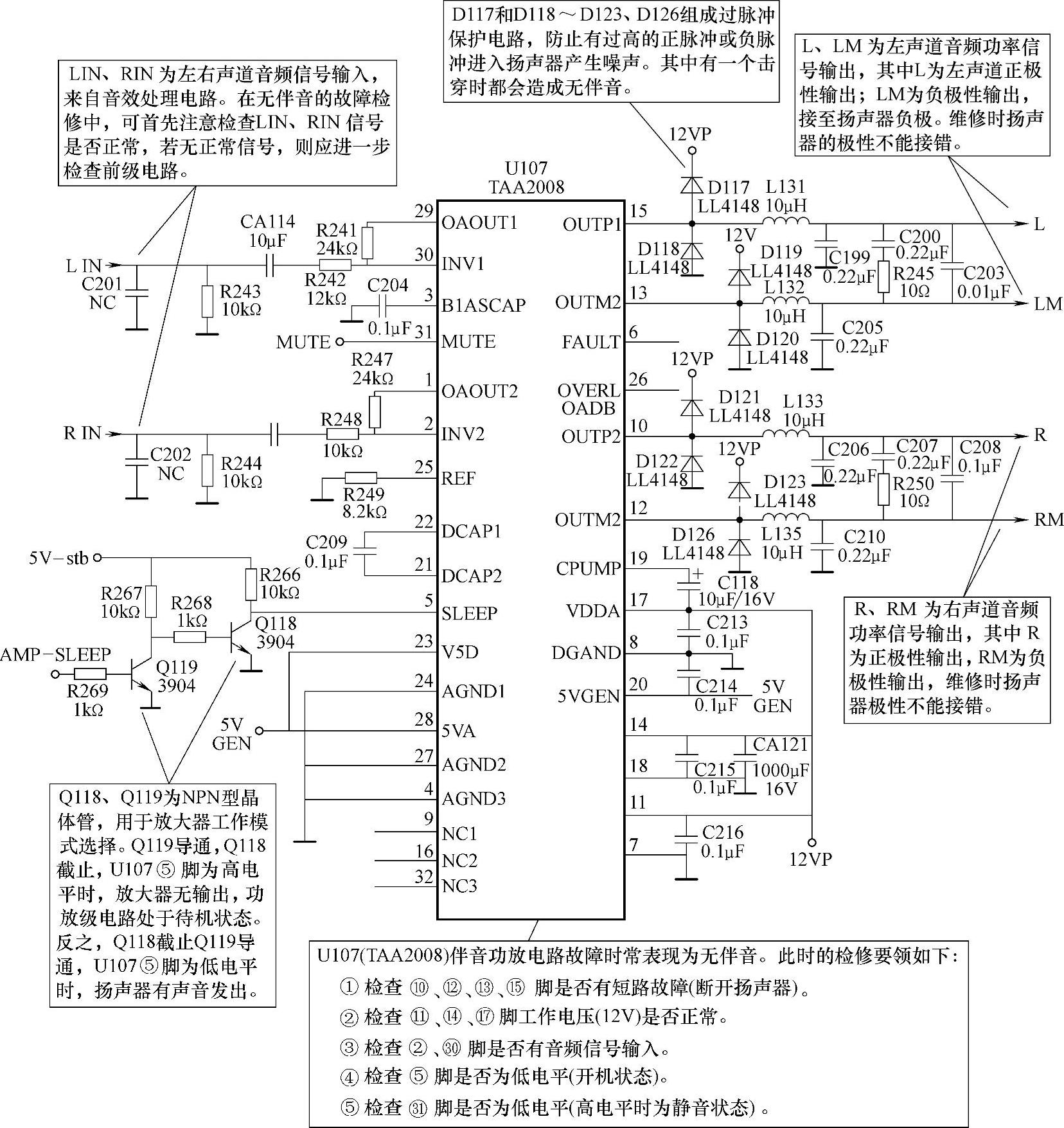

图3-44 TAA2008数字音频功放输出电路原理及故障检修
注：该图为TCL王牌LCDMS18机芯中电路原理图，仅供参考。
2.YDA138高效率数字音频功放电路
YDA138高效率数字音频功放电路具有扬声器功放和耳机驱动两种功能，由12V供电，其内部包含有减噪、过电流保护、过热保护、基于主开关的多通道同步运行、休眠、静音等功能电路。在TCL王牌LCDMS88机芯中，主要用于驱动左、右两只扬声器和双声道耳机。其电路原理及故障检修如图3-45所示。

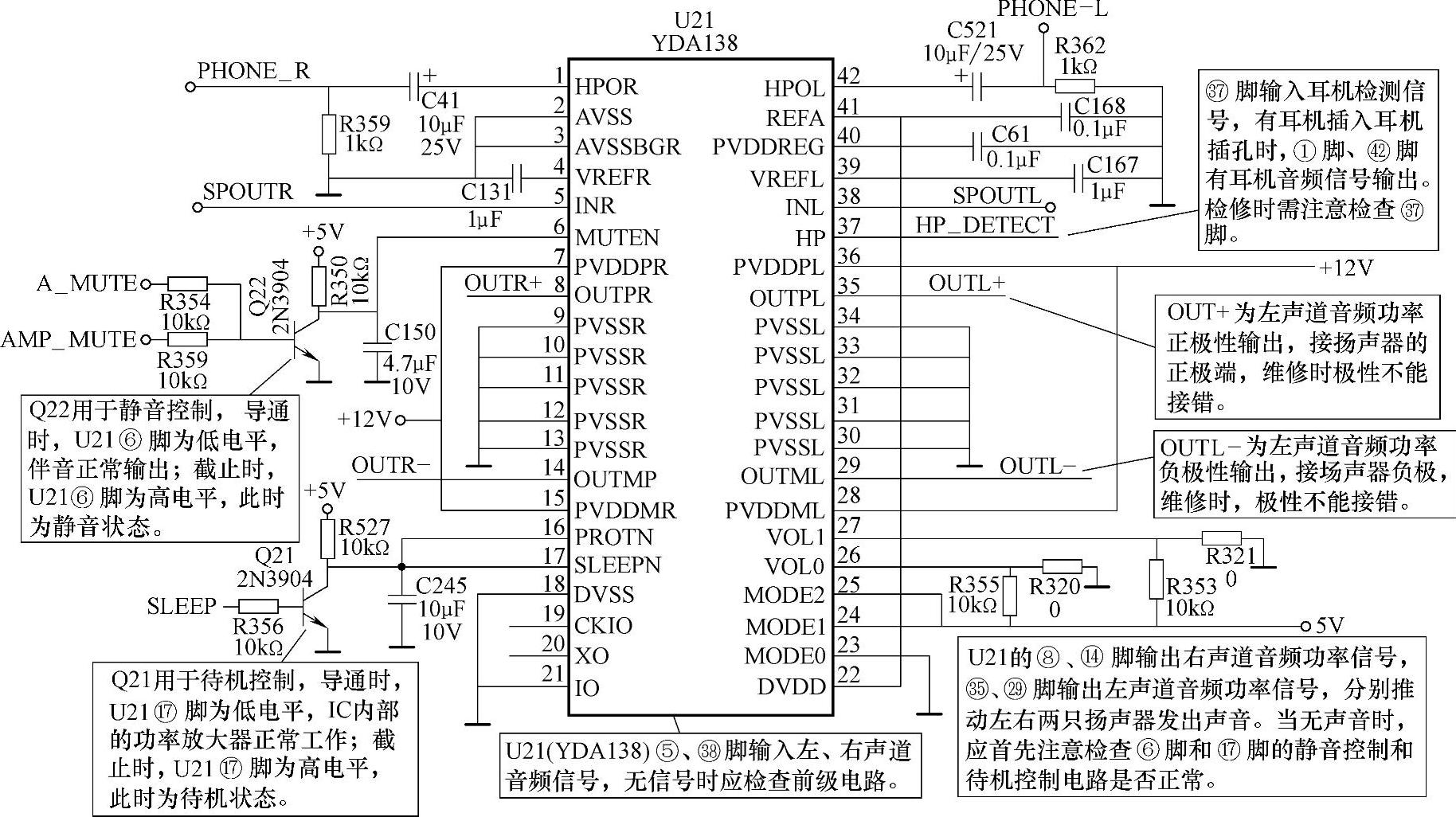

图3-45 YDA138高效率数字音频功放电路原理与故障检修
注：该图为TCL王牌LCDMS88机芯中电路原理图，仅供参考。
3.MAX9714立体声功率放大电路
MAX9714是一个能够支持单声道/立体声的D类功率放大器。在TCL王牌LCD32B65机芯中，MAX9714主要输出左右声道的音频功率放大信号，其电路原理及故障检修如图3-46所示。

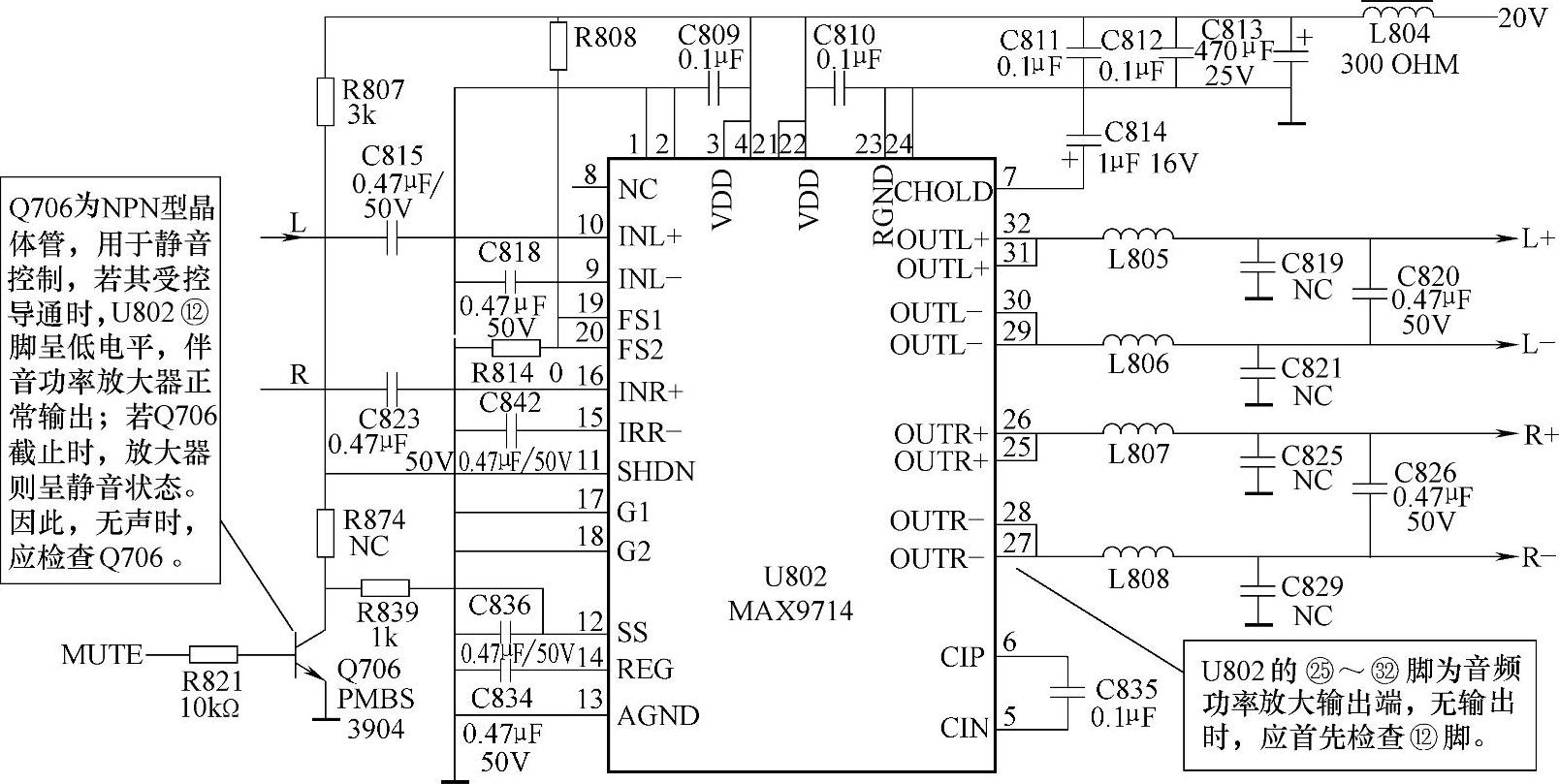

图3-46 MAX9714立体声功率放大电路原理及故障检修
注：该图为TCL王牌LCD32B65机型中电路原理图。
4.STA559BW数字音频功放电路
STA559BW是一种具有I2S串行音频总线控制功能的数字音频功放集成电路，其主要特点是输入数字音频信号（I2SDATA、I2SLRCK、I2SBCK、I2SMCLK），具有四组正负极性功率输出。在TCL王牌MS68B机芯中，STA559BW主要输出两组正负极性功率输出。其电路原理及故障检修如图3-47所示。

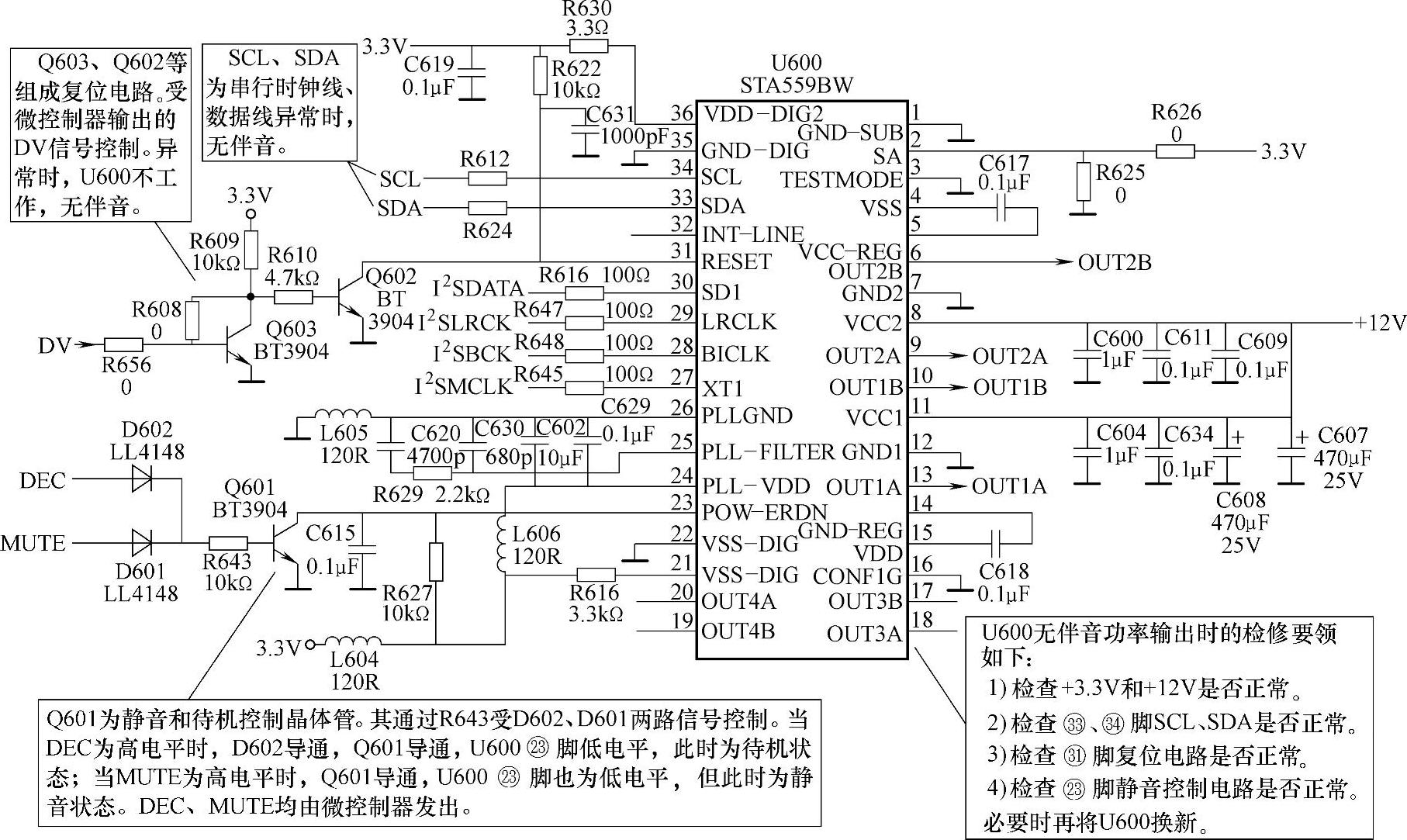

图3-47 STA559BW数字音频功率输出电路原理及故障检修
注：该图为TCL王牌MS68B机芯中的电路原理图，仅供参考。
