飞利浦液晶电视机视频信号电路的检修方法
【摘要】：飞利浦液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的视频信号电路也不完全相同。在本节中主要以具有代表性的机型为例，简要介绍常见视频信号电路原理及故障检修，以求起到举一反三的作用。在飞利浦37TA2800机芯的系列机型中，SVP-LX66主要输出低压差分数字对视频信号。
飞利浦液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的视频信号电路也不完全相同。在本节中主要以具有代表性的机型为例，简要介绍常见视频信号电路原理及故障检修，以求起到举一反三的作用。但在前面几节中已经介绍过的视频电路就不再重复介绍。
1.SVP-LX66低压差分数字对视频信号电路
SVP-LX66是液晶电视机中的主芯片电路，它可将多种不同格式的视频信号转换为统一格式的视频信号。在飞利浦37TA2800机芯的系列机型中，SVP-LX66主要输出低压差分数字对视频信号。其电路原理及故障检修如图3-42所示。

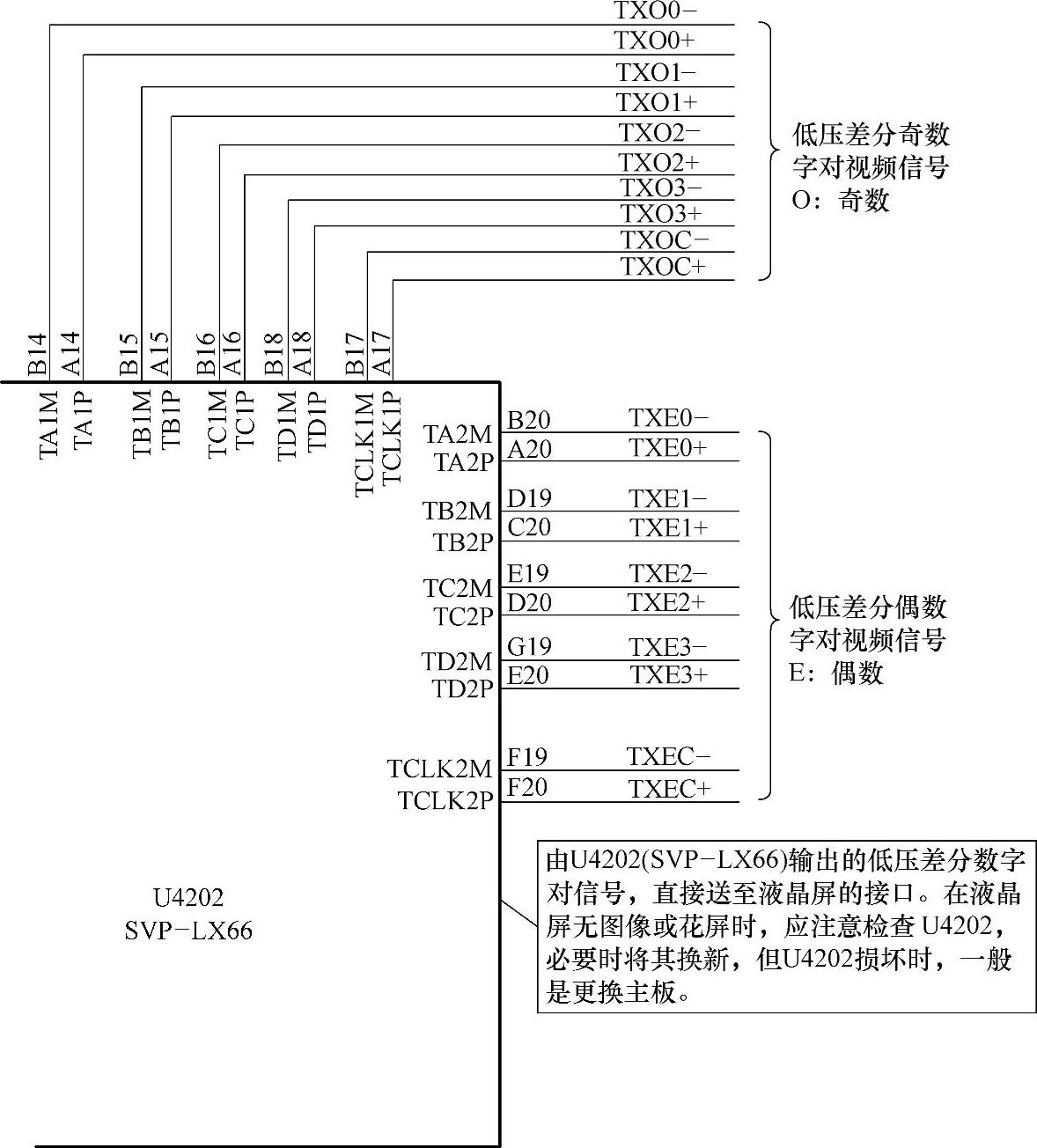

图3-42 SVP-LX66低压差分数字对视频信号电路原理及故障检修
注：该图为飞利浦37TA2800机芯系列机型电路原理图，仅供参考。
2.MST98981CLD-LF低压差分数字对视频信号电路
MST98981CLD-LF是液晶电视机中的主芯片集成电路，可将多路不同格式的视频信号转换为统一的数字视频信号。在飞利浦32PLF3403等系列机型中，MST98981CLD-LF主要输出低压差分数字对视频信号。其电路原理及故障检修如图3-43所示。

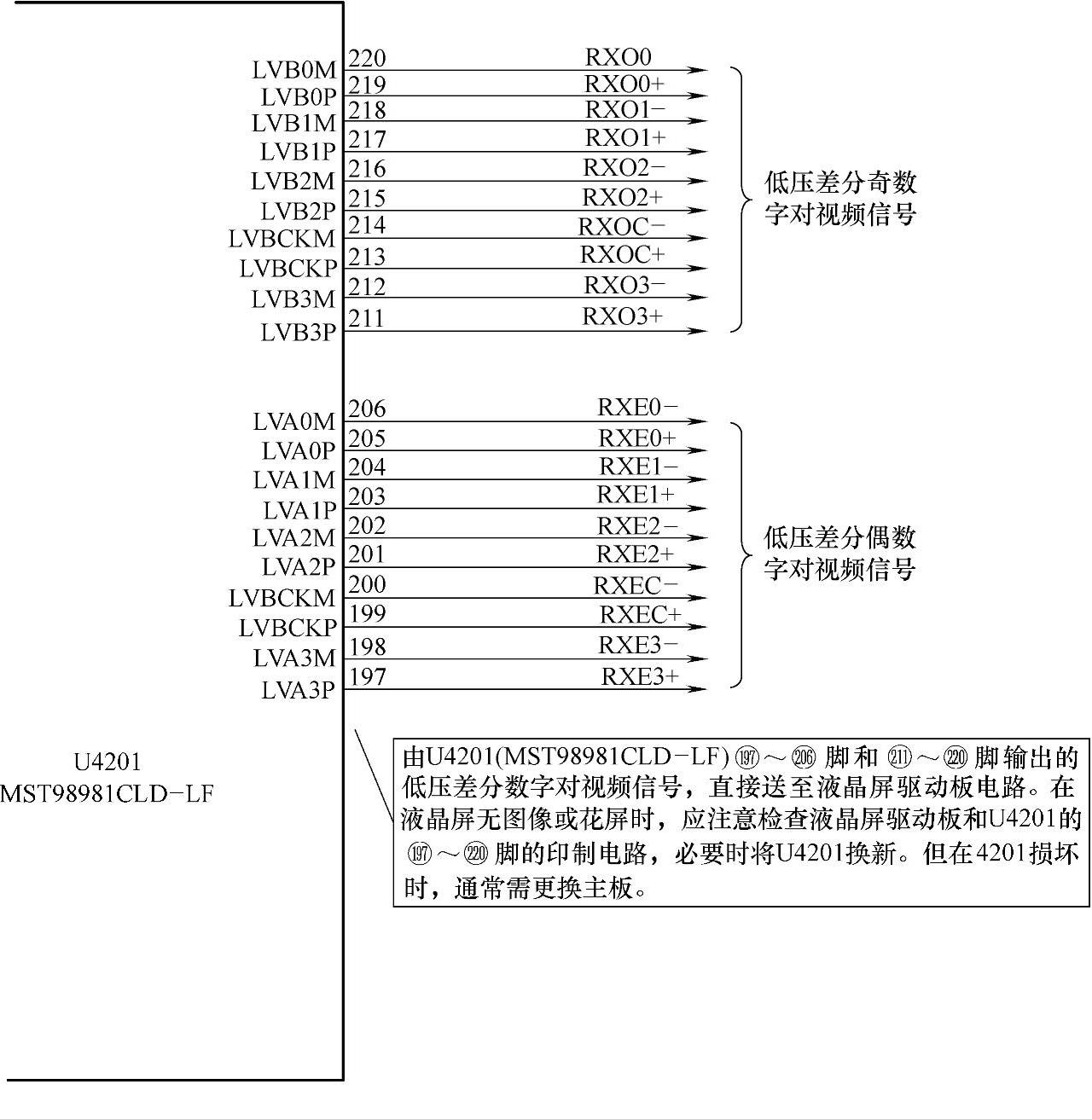

图3-43 MST98981 CLD-LF低压差分数字对视频信号电路原理及故障检修
注：该图为飞利浦32PLF3403机型中的电路原理图，仅供参考。
