海信液晶电视视频信号电路的检修方法
【摘要】：海信液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的视频信号电路也不完全相同。在海信TLM42V68P系列液晶电视机中，MT8222主要是将不同格式的视频信号转换为低压差分数字对视频信号，并直接送至液晶屏接口电路。
海信液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的视频信号电路也不完全相同。在本节中主要以一些具有代表性的机型为例，分析介绍常见视频信号电路原理及故障检修，以求起到举一反三的作用。但在前面两节中已经介绍的视频信号输出电路，就不再重复介绍。
1.MT8222低压差分数字对视频信号输出电路
MT8222是一种具有256个引脚的液晶电视机主芯片集成电路，它可以将多种不同格式的视频信号转换为统一的数字信号。在海信TLM42V68P系列液晶电视机中，MT8222主要是将不同格式的视频信号转换为低压差分数字对视频信号，并直接送至液晶屏接口电路。其电路原理及故障检修如图3-38所示。
图3-37 MSD119低压差分数字对视频号电路原理与故障检修
注：该图为长虹LS23机芯中电路原理图，仅供参考。

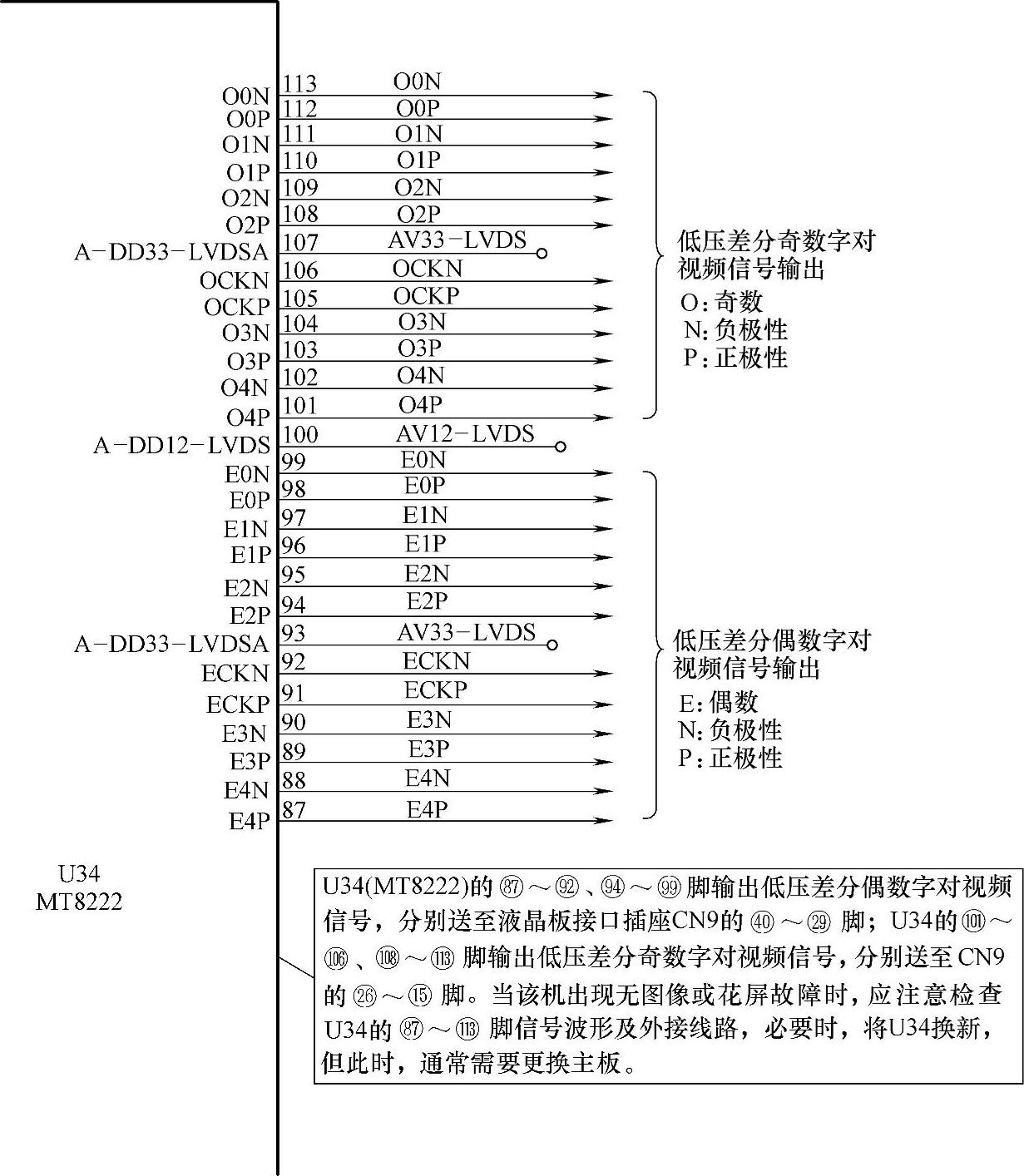

图3-38 MT8222低压差分数字对视频信号输出电路原理及故障检修
注：该图为海信TLM42V68P系列机型中的电路原理图，仅供参考。
2.RTD2670/LQF216低压差分数字信号电路
RTD2670/LQF216是液晶电视机中的主芯片集成电路，它可将不同格式的视频信号进行规一化处理。在海信TLM32V68机芯中，RTD2670/LQF216主要是将不同格式的视频信号转换为低压差分数字对视频信号，并直接送至液晶屏接口。其电路原理及故障检修如图3-39所示。
图3-39 RTD2670/LQF216低压差分8bit数字信号电路原理及故障检修
注：该图为海信TLM32V68机芯中的电路原理图，仅供参考。
3.MST6M68DQ低压差分数字对视频信号电路
MST6M68DQ是液晶电视机中的主芯片集成电路，它可将多种不同格式的视频信号进行归一化处理，形成8bit数字信号或低压差分数字对信号。在海信TLM40V68PK系列机型中，MST6M68DQ主要是将不同格式的视频信号转换为低压差分数字对视频信号。其电路原理及故障检修如图3-40所示。
4.MST6151A/MST5151A视频信号电路
MST6151A/MST5151A是液晶电视机中的主芯片集成电路，它可将多种不同格式的视频信号进行归一化处理，形成8bit数字视频信号或低压正负极数字对视频信号。但在海信TLM3288H&3266机芯中，只使用了由MST6151A/MST5151A输出的5组正负极性的数字视频信号，如图3-41所示。

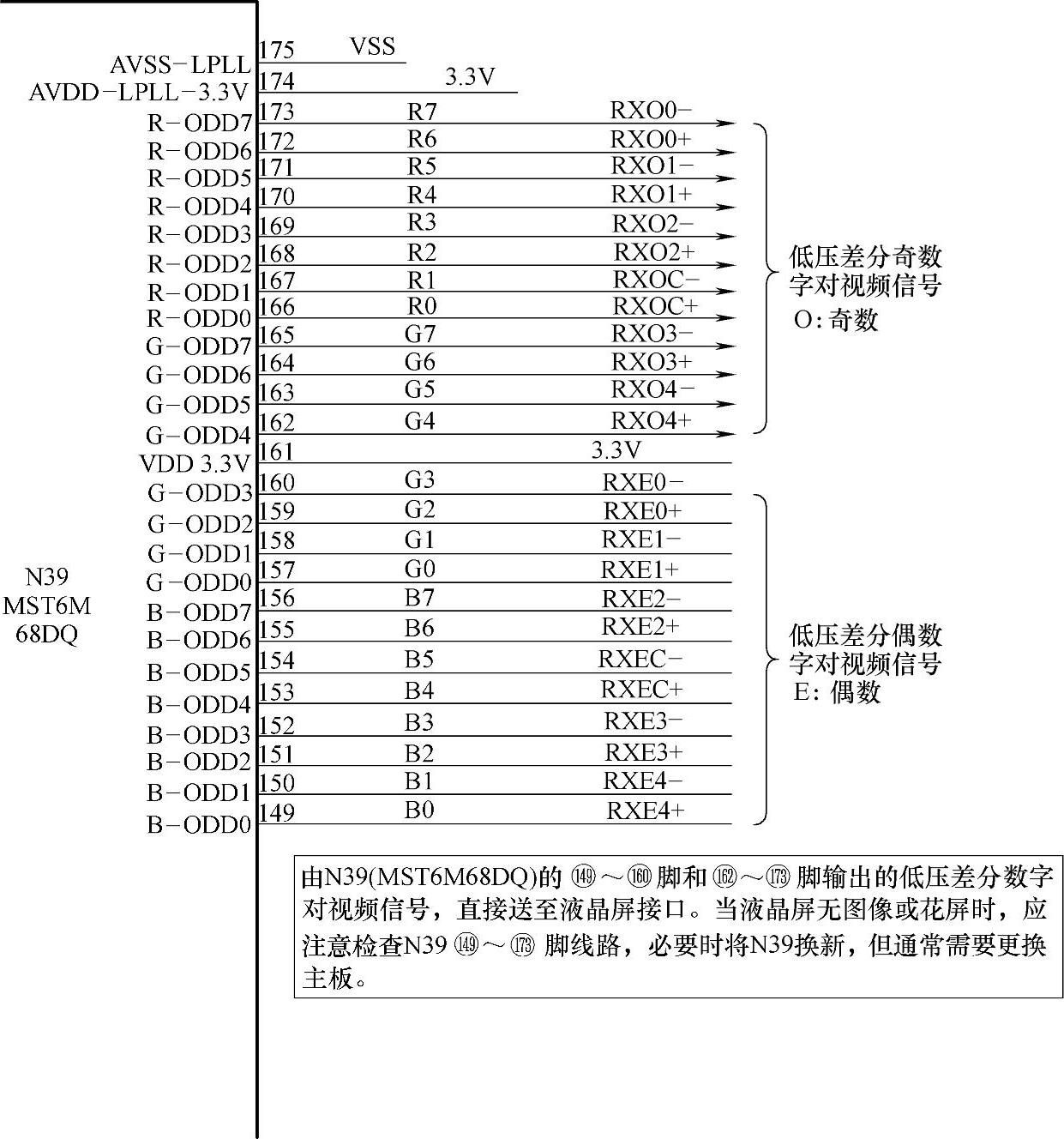

图3-4O MST6M68DQ低压差分数字对视频信号电路原理及故障检修
注：该图为海信TLM4OV68PK系列机芯中的电路原理图，仅供参考。

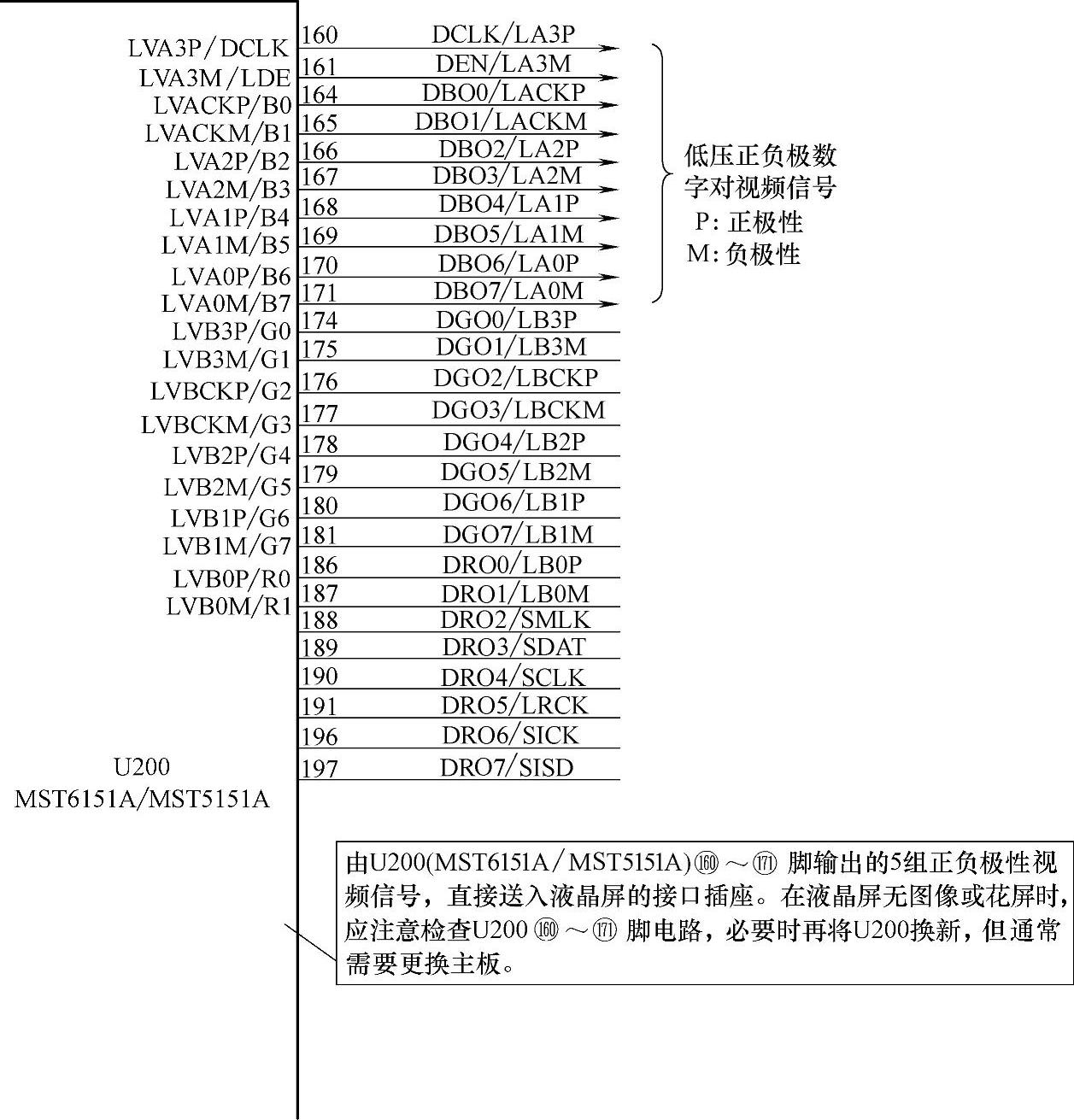

图3-41 MST6151A/MST5151A视频信号输出电路原理及故障检修
注：该图为海信TLM3288H&3266机芯中电路原理图，仅供参考。
