长虹液晶电视机视频信号电路的检修方法
【摘要】：长虹液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的视频信号电路也不完全相同。在长虹LS29机型中，MSD739DU主要是将多路视频信号转换为低压差数字对信号，直接送入液晶屏接口电路。在长虹LS23机芯中，MSD119主要是将不同格式的视频信号转换为低压差分数字对视频信号，其电路原理及故障检修如图3-37所示。
长虹液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的视频信号电路也不完全相同。在本节中主要以一些具有代表性的机型为例，分析介绍常见视频信号电路原理及故障检修，以求起到举一反三的作用。但在前一节中已经介绍的视频信号输出电路，就不再重复介绍。
图3-33 MST6M48RXS数字对视频信号输出电路原理图及故障检修
1.MSD739DU低压差分数字对视频信号输出电路

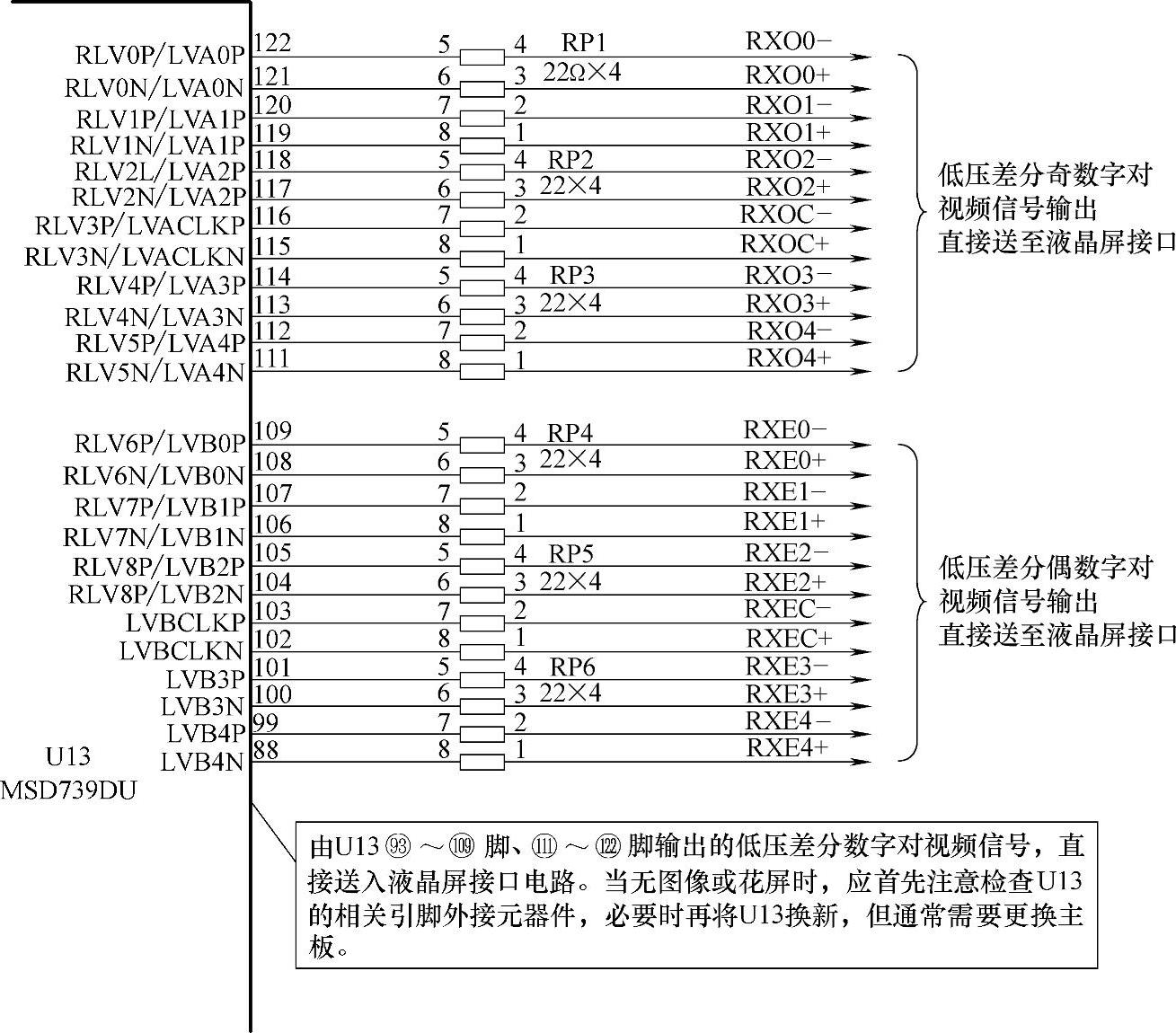

MSD739DU是一种具有160个引脚的多功能视频解码电路，它可以将多种不同格式的视频信号转换统一的数字信号。在长虹LS29机型中，MSD739DU主要是将多路视频信号转换为低压差数字对信号，直接送入液晶屏接口电路。其电路原理及故障检修如图3-34所示。
2.MST-721数字视频信号输出电路

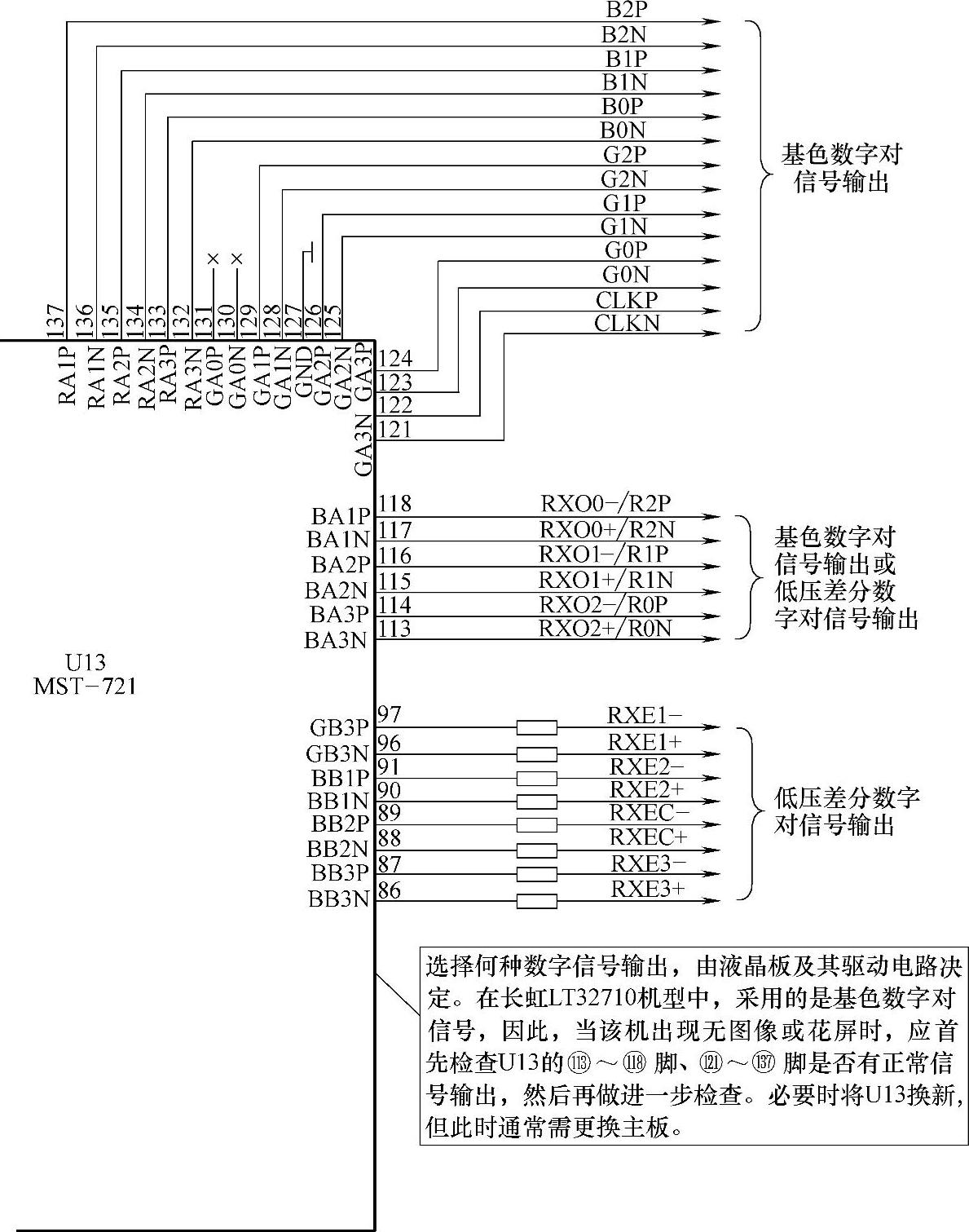

MST-721是一个具有156个引脚的液晶电视机主芯片电路，可将多种不同格式的视频信号进行归一化处理，形成基色数字信号或低压差分数字对视频信号。在长虹LT32710机型中，MST-721主要输出基色数字信号，并直接送入液晶屏接口，其电路原理及故障检修如图3-35所示。
图3-34 MSD739DU低压差分数字对视频信号输出电路原理及故障检修
注：该图为长虹LS29机芯中的电路原理图，仅供参考。
图3-35 MST-721数字视频信号输出电路原理及故障检修
注：该图为TCL王牌MS48机芯中电路原理图，仅供参考。
注：该图为长虹LT3271O机型中电路原理图，仅供参考。
3.NT68625MFG 128-C低压8组正负极视频信号电路

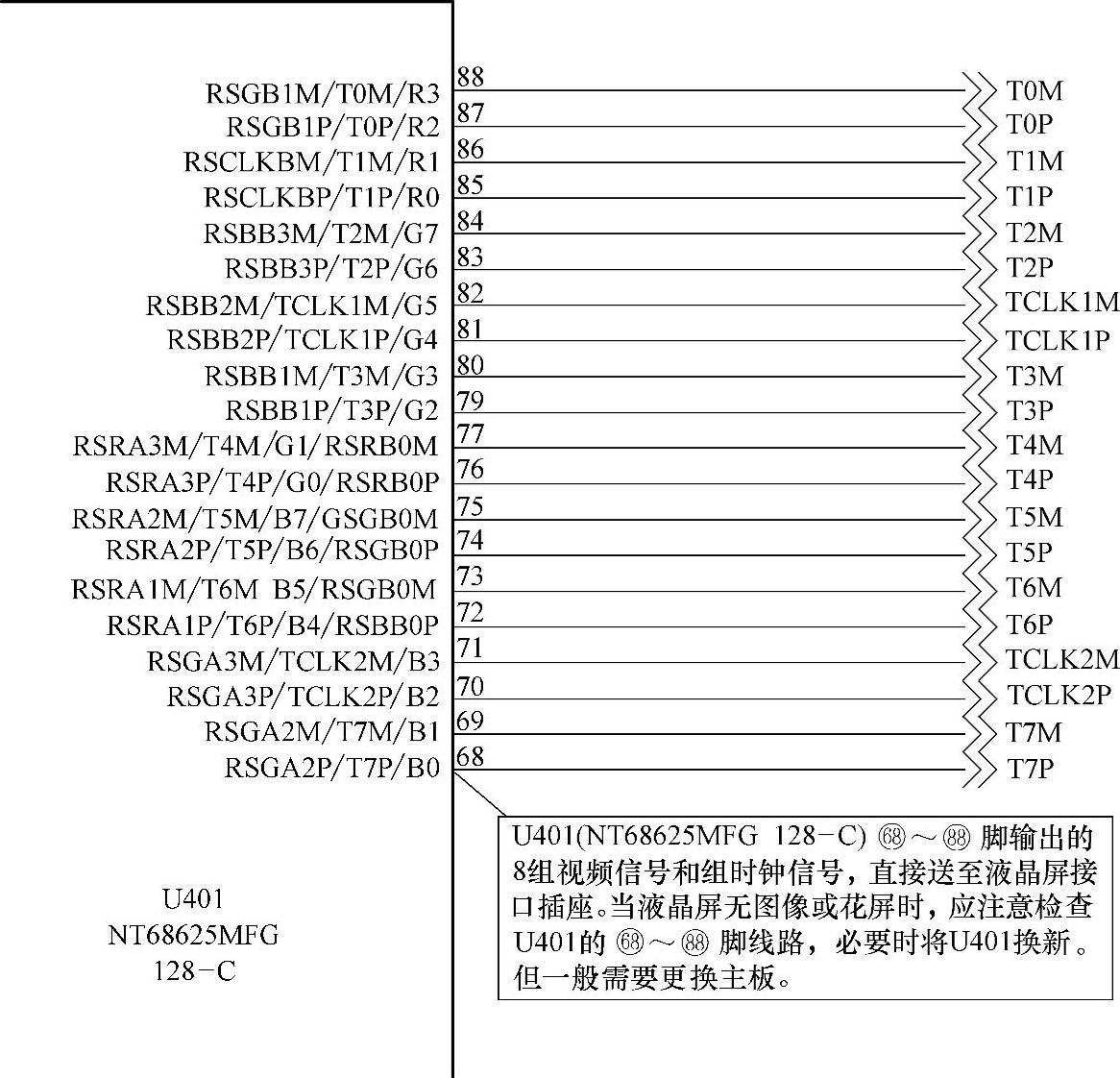

NT68625MFG 128-C是液晶电视机主板中的主芯片集成电路，它主要用于将多种不同格式的视频信号进行归一化处理。在长虹LT19519机芯中，NT68625MFG 128-C主要是将不同格式的视频信号转换为低压8组正负极视频信号。其电路原理及故障检修如图3-36所示。
图3-36 NT68625MFG 128-C视频信号电路原理及故障检修
注：该图为长虹LT19519机芯中电路原理图，仅供参考。
4.MSD119低压差分数字对视频信号电路
MSD119是液晶电视机主板中的主芯片电路，它主要用于将多种不同格式的视频信号进行归一化处理。在长虹LS23机芯中，MSD119主要是将不同格式的视频信号转换为低压差分数字对视频信号，其电路原理及故障检修如图3-37所示。
