TCL王牌液晶电视机视频信号电路的检修方案

2023-06-18 理论教育版权反馈

【摘要】：TCL王牌液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的视频信号电路也不完全相同。在本节中主要以一些具有代表性的机型为例，分析介绍常见视频信号电路原理及故障检修，以求起到抛砖引玉的作用。在TCL王牌LCD32B65机芯中，经归一化处理的8bit R、G、B数字信号，再由低压差分转换电路转换为数字对信号后，送入液晶屏接口电路。在TCL王牌MS48机芯中，主要用于输出奇偶数字对信号，其电路原理及故障检修如图3-33所示。

TCL王牌液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的视频信号电路也不完全相同。在本节中主要以一些具有代表性的机型为例，分析介绍常见视频信号电路原理及故障检修，以求起到抛砖引玉的作用。

1.MST718BU视频信号输出电路

MST718BU是一个具有128个引脚的视频解码器，普遍应用在液晶电视机的主板电路中，如TCL王牌MS18机芯系列的LCD32K73、LCD26K73、LCD32E64、LCD26E64等。其主要特点是：适用于NTSC/PAL/SECAM制的TV电视；具有10bit 3通道数-模转换；自动视频来源与模式检测；内置微控制器（MCU）；支持单双8bit LVDS平板输出。但在TCL王牌LCDMS18机芯中，视频信号输出电路主要由U100（MST718BU）的〇48～〇081脚及其外接元器件等组成，其电路原理及故障检修如图3-29所示。

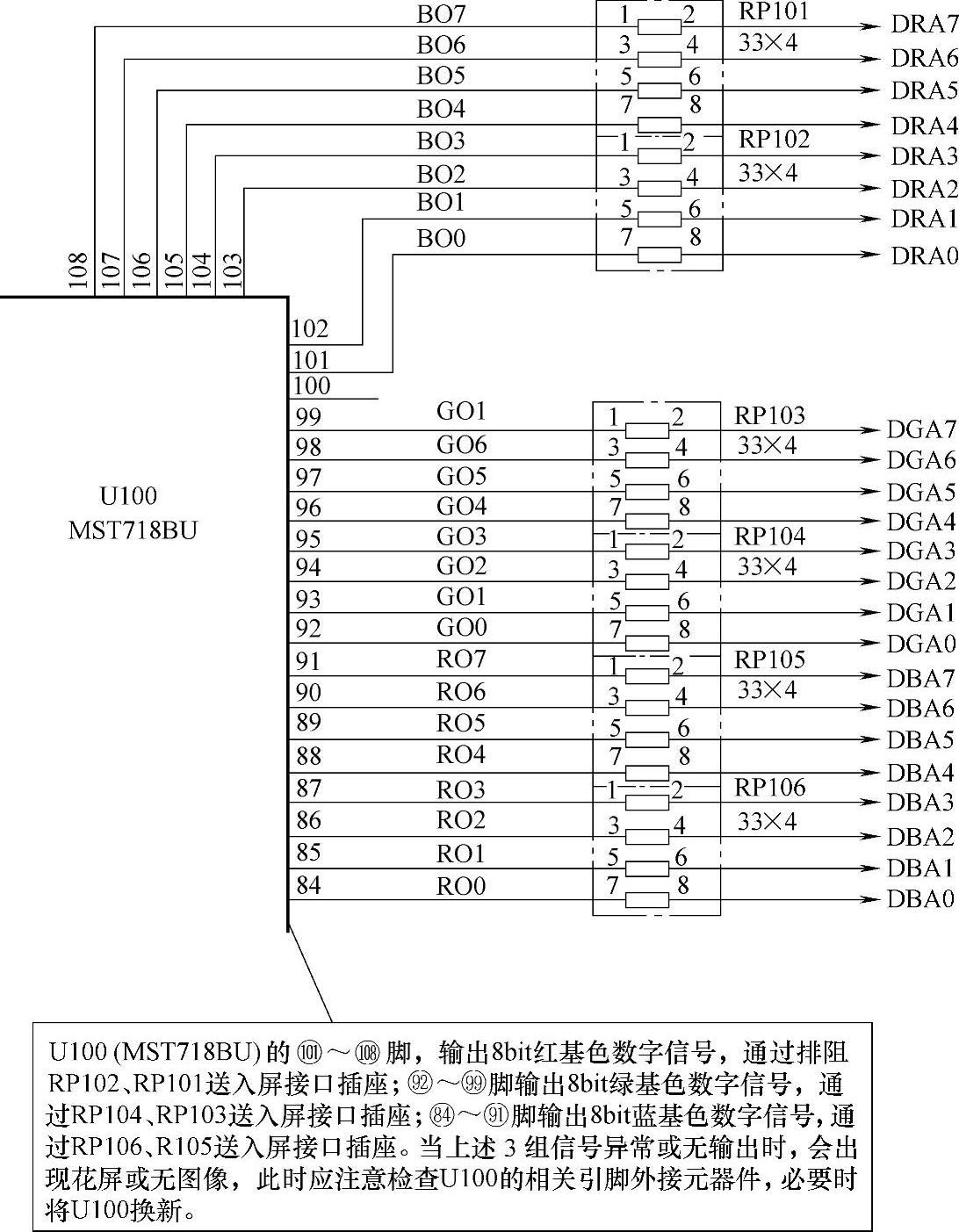

图3-29 MST718BU视频信号输出电路原理及故障检修

注：该图为TCL王牌MS18机芯中电路原理图，仅供参考。

2.MST9X88LD数字视频信号输出电路

MST9X88LD是一个具有256个引脚的多功能信号处理器，主要应用在TCL王牌LC-DMS88机芯等液晶电视机的主板中，其主要特点是：高度集成了多通道的ADC/PLL、DVI/HDCP/HDMI等信号接收器；多制式TV视频和音频解码；视频逐行处理；缩放处理；8bit的MCU和嵌入式的屏显输出接口电路；外部帧存储器接口；3D视频解码和图像处理功能；设有电源管理控制电路。其数字视频信号输出电路原理及故障检修如图3-30所示。

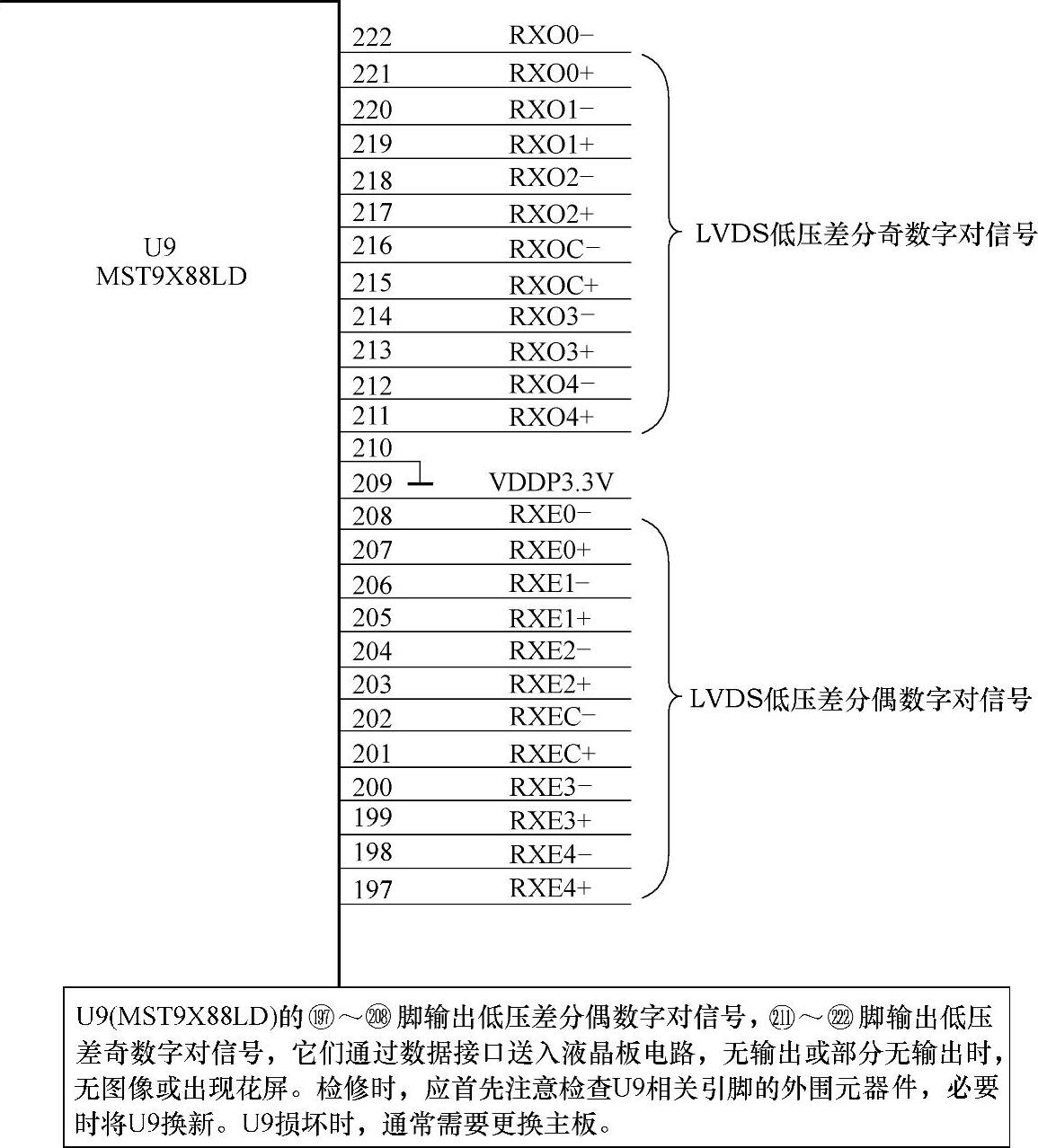

图3-30 MST9X88LD数字视频信号输出电路原理及故障检修

注：该图为TCL王牌LCDMS88机芯中电路原理图，仅供参考。

3.低压差分数字对视频信号转换输出电路

低压差分数字对视频信号转换输出电路主要用于将归一化处理的数字视频信号转换为低压差分数字对视频信号，驱动液晶屏呈现出原始活动图像。在TCL王牌LCD32B65机芯中，经归一化处理的8bit R、G、B数字信号，再由低压差分转换电路转换为数字对信号后，送入液晶屏接口电路。其电路原理及故障检修如图3-31所示。

4.SVP-EX52低压差分数字对视频信号输出电路

SVP-EX52低压差分数字对视频信号输出电路主要是将归一化数字视频信号转换成低压差分数字对视频信号，以便驱动液晶屏显示出活动图像。SVP-EX52是一种具有256个引脚的多功能超大规模芯片，其内部集成有10bit ADC转换模块，可将多种模式的模拟视频信号转换成数字信号；内置LVDS信号转换模块，可直接输出LVDS低压差分数字对信号。在TCL王牌LCD37K72机芯中，SVP-EX52主要是将24bit数字信号转换为低压差分数字对信号，其电路原理及故障检修如图3-32所示。

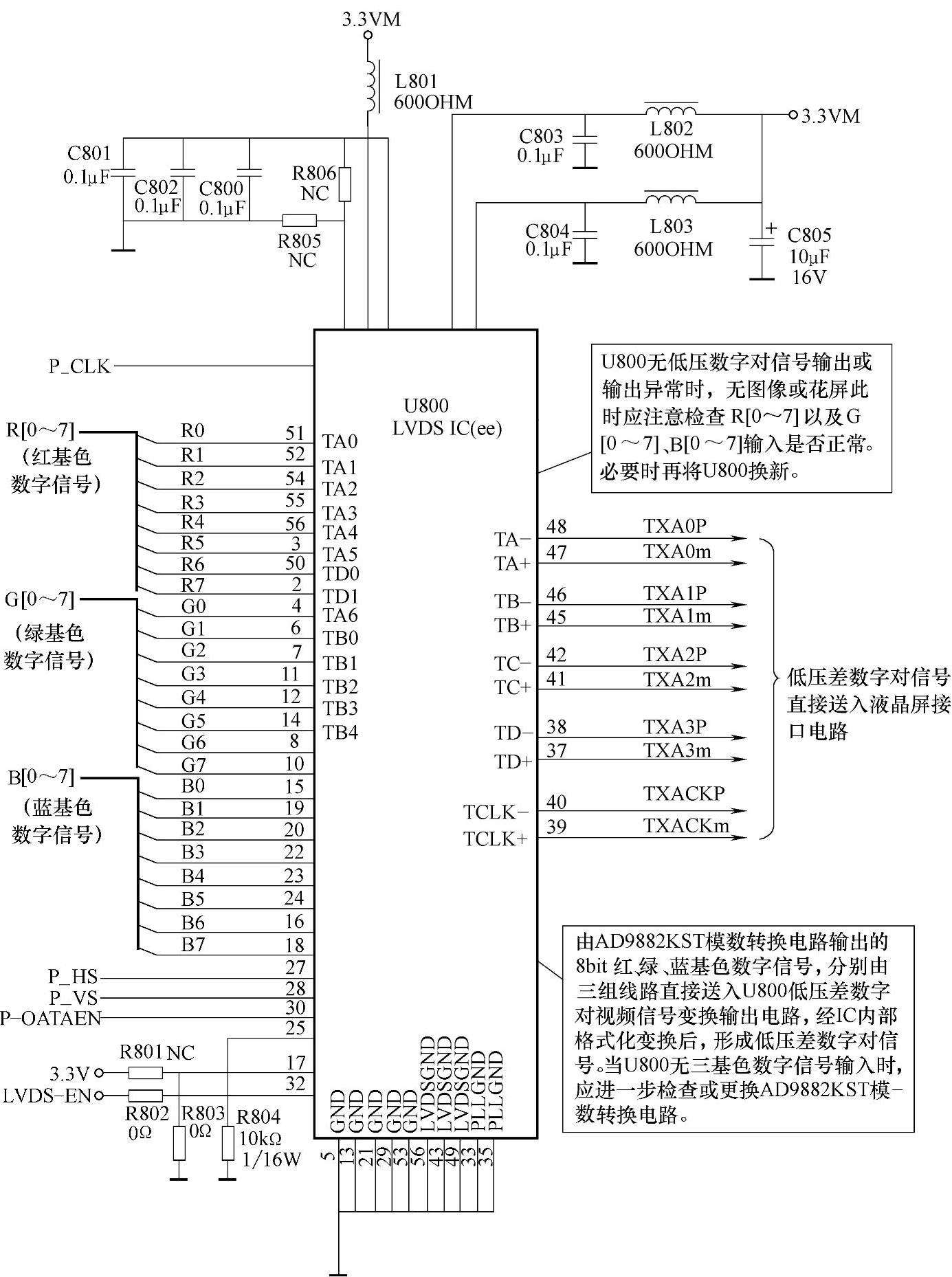

图3-31 低压差数字对视频信号变换输出电路原理及故障检修

注：该图为TCL王牌LCD32B65机型中的电路原理图，仅供参考。

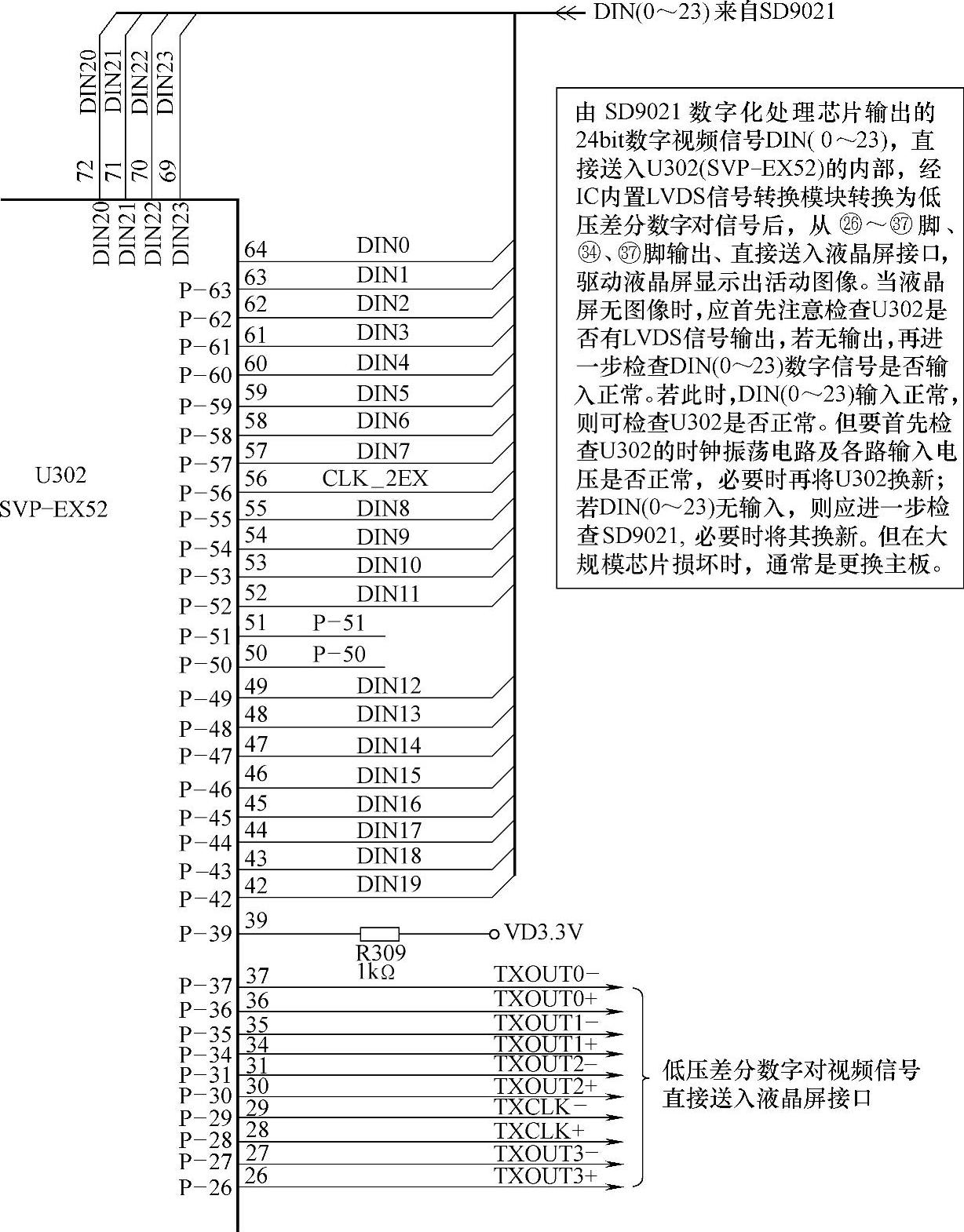

图3-32 SVP-EX52低压差分数字对视频信号输出电路原理及故障检修

注：该图为TCL王牌LCD37K72机型中电路原理图，仅供参考。

5.MST6M48RXS数字对视频信号输出电路

MST6M48RXS数字对视频信号输出电路主要用于将多种不同规格（或格式）的视频信号转换为8bit数字视频信号或奇偶数字对视频信号。在TCL王牌MS48机芯中，主要用于输出奇偶数字对信号，其电路原理及故障检修如图3-33所示。
