飞利浦液晶电视机直流供电电路的检修方法
【摘要】：飞利浦液晶电视机的型号较多，其机芯技术不完全一致，因此，整机中的直流供电电路也不完全相同。在本书中，主要以具有代表性的机型为例，分析介绍常见的DC/DC直流电压变换电路原理及故障检修，以求起到举一反三的作用。在飞利浦32PFL3403机型中，AIC1550POTR主要用于输出+3.3V电压，其电路原理及故障检修如图3-26所示。
飞利浦液晶电视机的型号较多，其机芯技术不完全一致，因此，整机中的直流供电电路也不完全相同。在本书中，主要以具有代表性的机型为例，分析介绍常见的DC/DC直流电压变换电路原理及故障检修，以求起到举一反三的作用。但在前面几小节中已经介绍的直流电压变换电路就不再重复介绍。

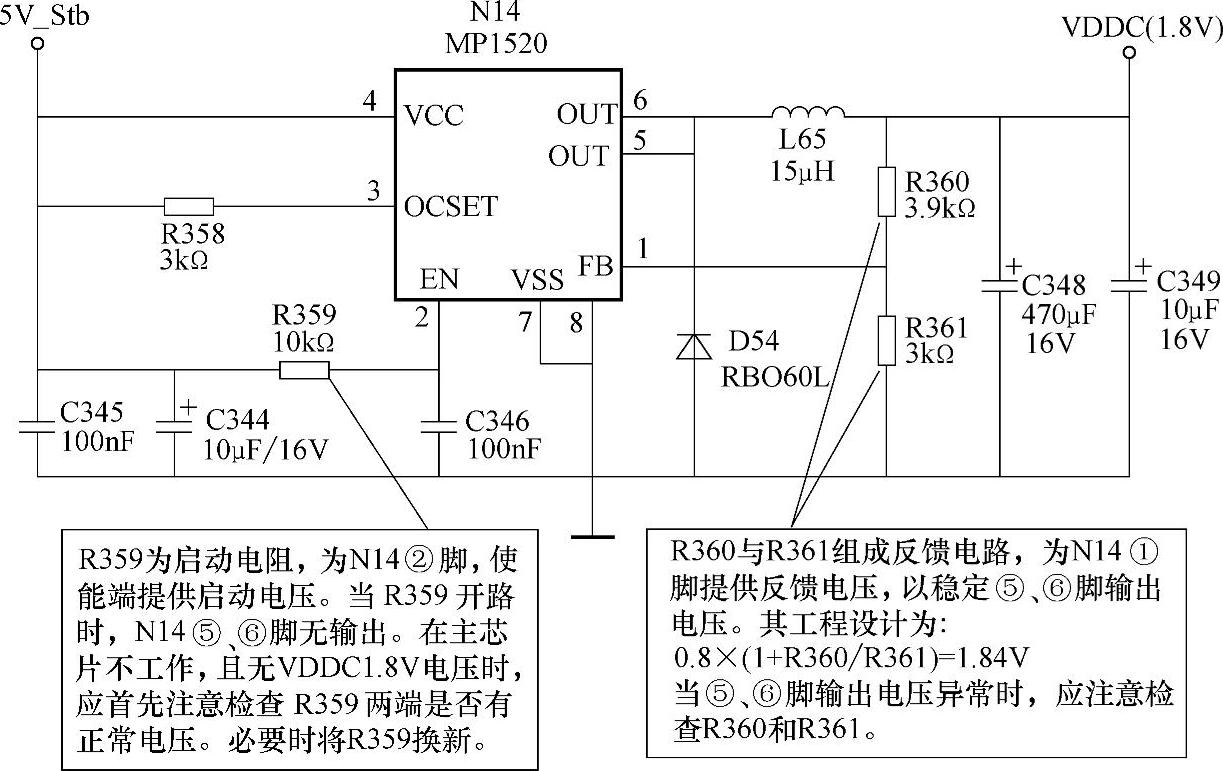

图3-25 MP1520直流电压变换输出电路原理及故障检修
注：该图为海信TLM3737机型中的电路原理图，仅供参考
1.AIC1550POTR+3.3V直流电压变换输出电路
AIC1550POTR是一种内置由P沟道和N沟道场效应晶体管组成推挽功率输出级的电源管理器件，其主要特点是：输入电压可在2.5～6.5V之间选择，输出电压在参考电压至最高输入电压之间选择。在飞利浦32PFL3403机型中，AIC1550POTR主要用于输出+3.3V电压，其电路原理及故障检修如图3-26所示。

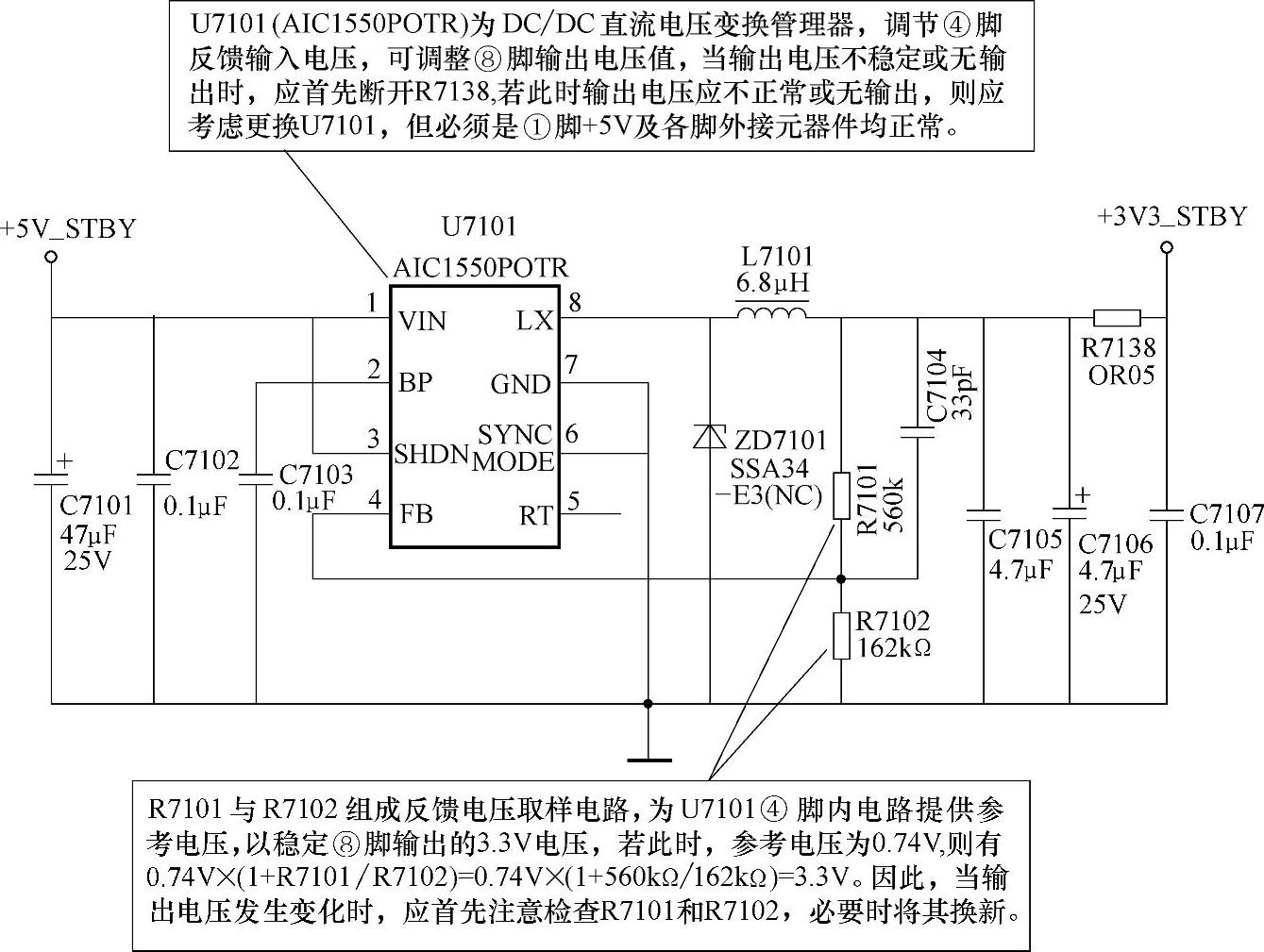

图3-26 AIC1550POTR+3.3V直流电压变换电路原理及故障检修
2.AME8815AEGT330Z+3.3V直流电压变换电路
AME8815AEGT330Z是内置单只P沟道场效应晶体管的低压差直流电压变换器，其电路原理及故障检修如图3-27所示。

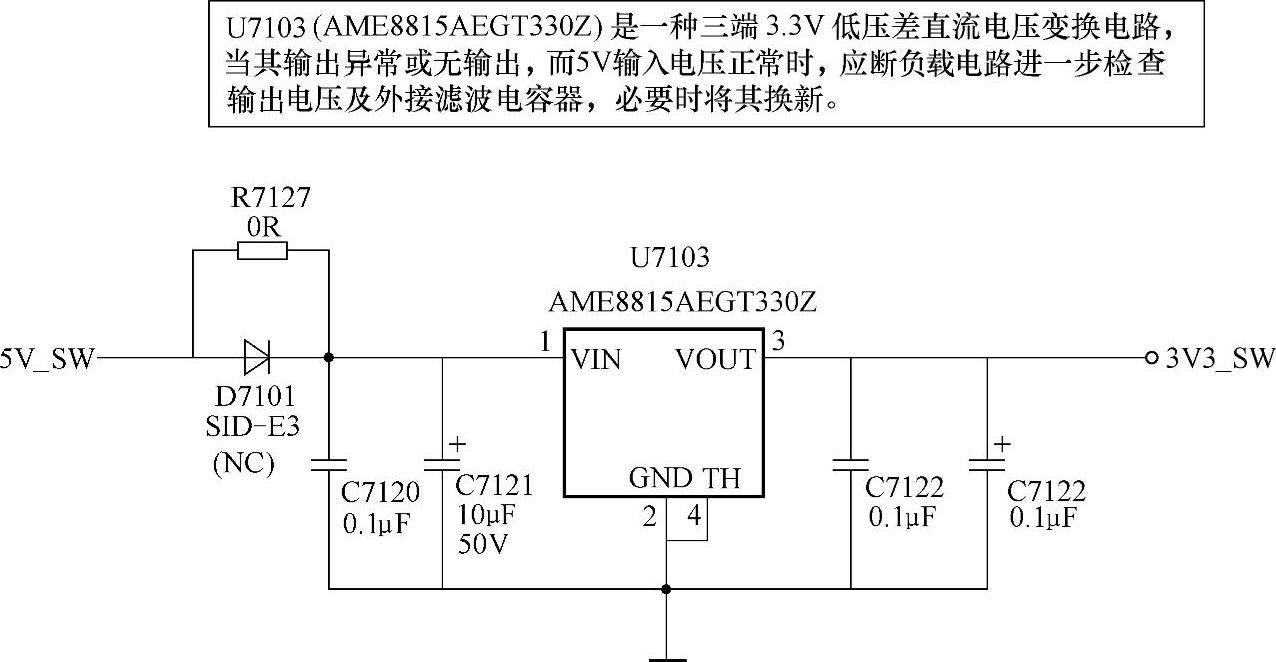

图3-27 AME8815AEGT330Z+3.3V直流电压变换电路原理及故障检修
3.SI4835BDY直流电压输出控制电路
SI4835BDY是一种内含单只N沟道场效应功率管的开关器件，在飞利浦32PFL3403机型中，主要用于+12V-SW输出的开/关控制，其电路原理及故障检修如图3-28所示。

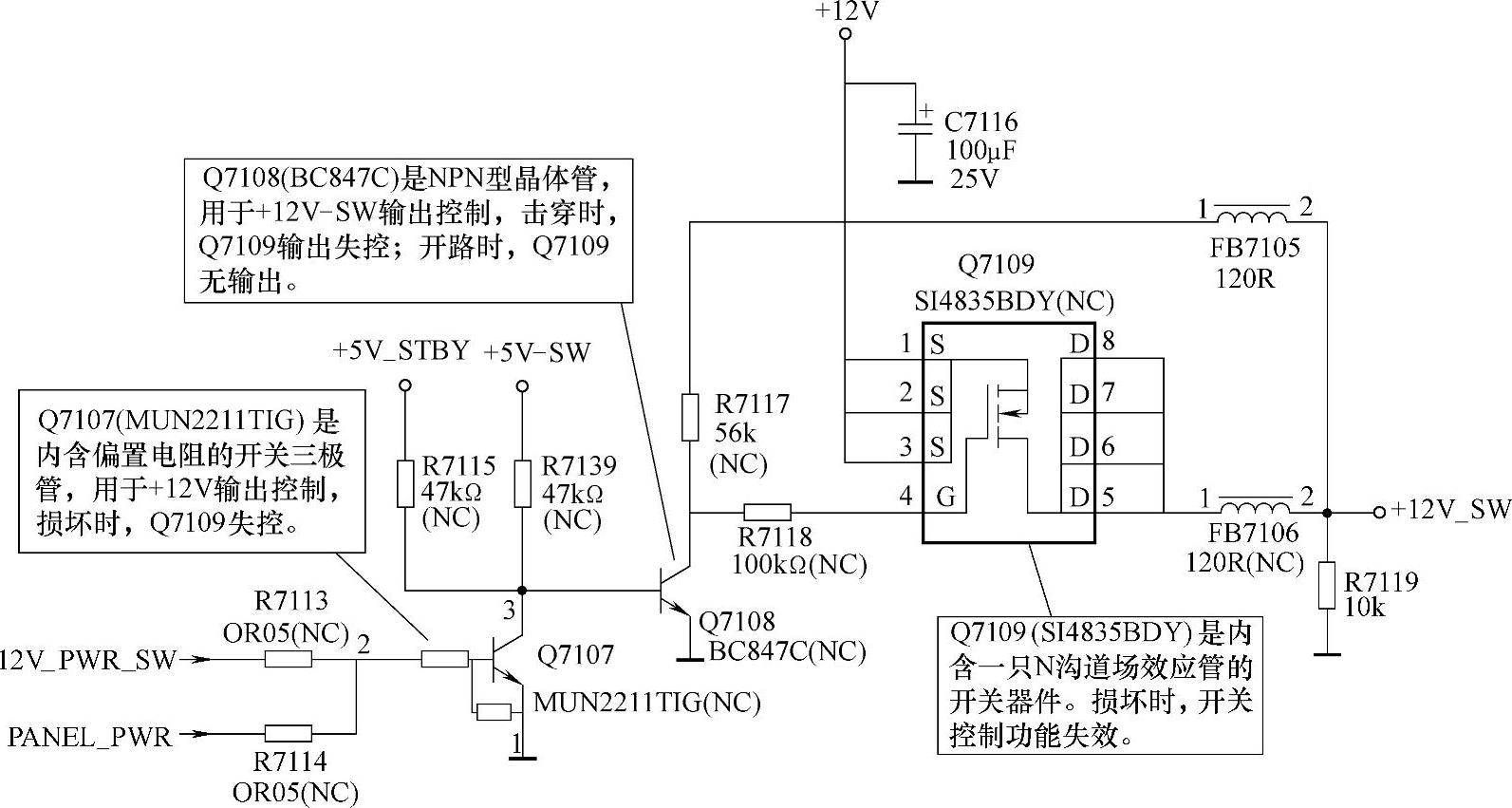

图3-28 SI4835BDY直流电压输出控制电路原理及故障检修
注：该图为飞利浦32PFL3403机型中的电路原理图，仅供参考。其中NC表示该元器件未用。
