海信液晶电视机直流供电电路的检修方法

2023-06-18 理论教育版权反馈

【摘要】：海信液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的直流供电电路也不完全相同。在海信TLM32P69GP机型中，用于输出1.2V直流电压，为数字处理芯片供电。但在海信TLM3737机型中，主要是将+5V电压变换为1.8V低压直流电压，为U8主芯片供电。

海信液晶电视机的型号较多，其机芯技术也不完全一致，因此，其整机中的直流供电电路也不完全相同。在本节中，主要以一些具有代表性的机型为例，分析介绍常见的DC/DC直流电压变换电路原理及故障检修，以求起到触类旁通的作用。但在本章第一、第二小节中已经介绍的直流电压变换电路就不再重复介绍。

1.AP1513直流电压变换输出电路

由AP1513组成的直流电压变换输出电路，可输出1.2V、2.5V、3.3V等不同要求的低压直流电压。在海信TLM32P69GP机型中，用于输出1.2V直流电压，为数字处理芯片供电。AP1513是内置P沟道场效应功率管的低压电源控制器件，电路原理及故障检修如图3-22所示。

图3-21 AO4083A+5V直流电压控制输出电路原理及故障检修

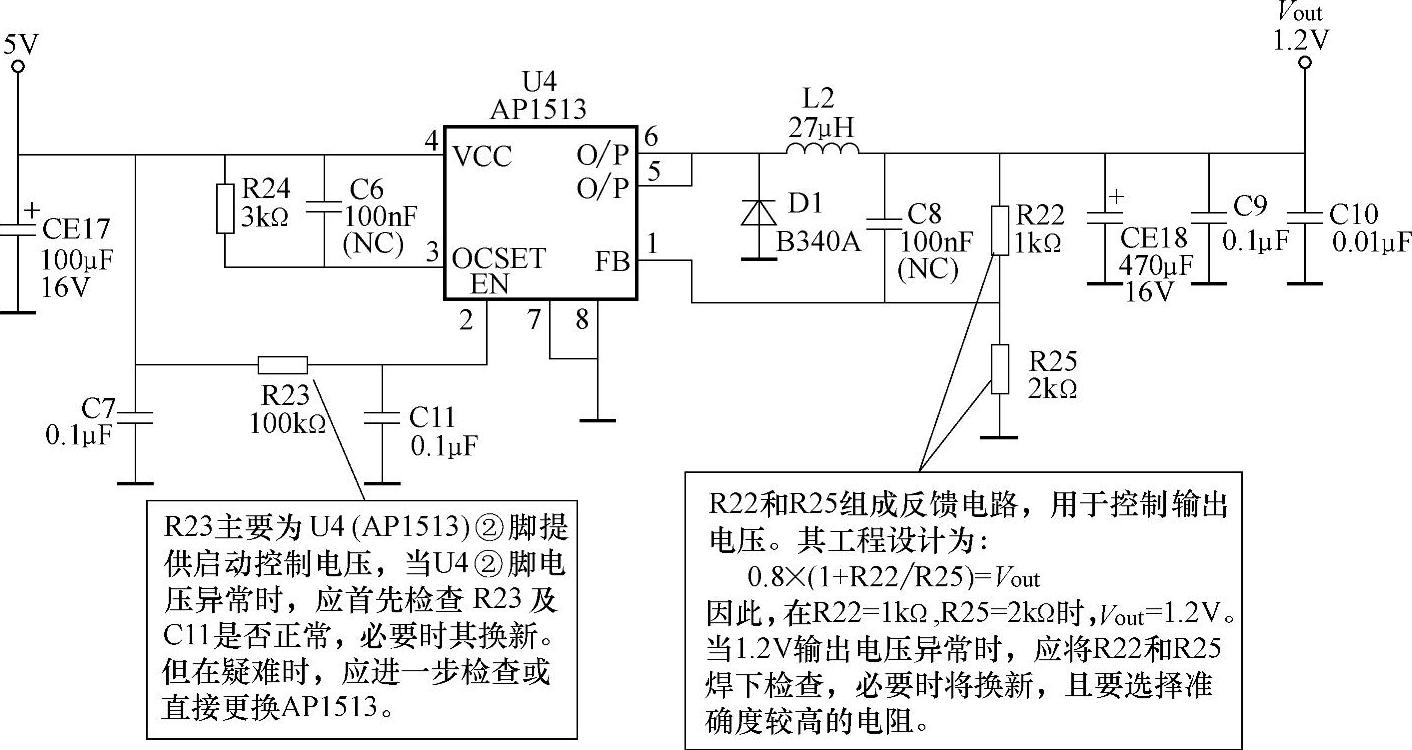

图3-22 AP1513直流电压变换输出电路原理及故障检修

注：该图为海信TLM32P69GP机型中的电路原理图，仅供参考。

2.调宽脉冲控制式+33V调谐电压输出电路

调宽脉冲控制式+33V调谐电压输出电路，在海信TLM42V68系列机型中主要由升压开关等元器件组成，其电路原理及故障检修如图3-23所示。

3.MP2270直流电压变换输出电路

由MP2270组成的直流电压变换输出电路，可变换输出不同等级的低压直流电压。但在海信TLM32V68等系列机型中，主要是将+5V电压变换为+1.2V电压为主芯片供电。其电路原理及故障检修如图3-24所示。

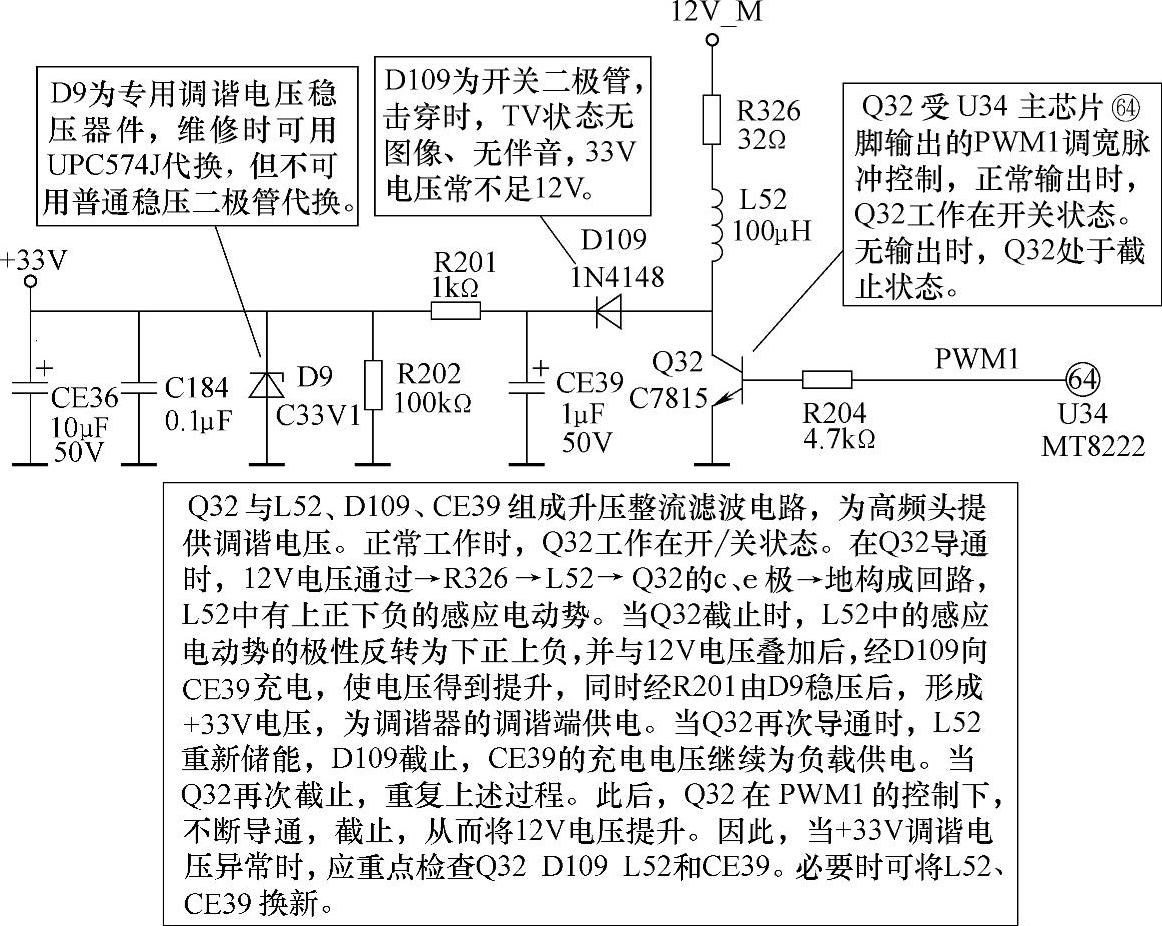

图3-23 调宽脉冲控制式+33V稳压电路原理及故障检修

注：该图为海信TLM42V68系列机型中原理图，仅供参考。

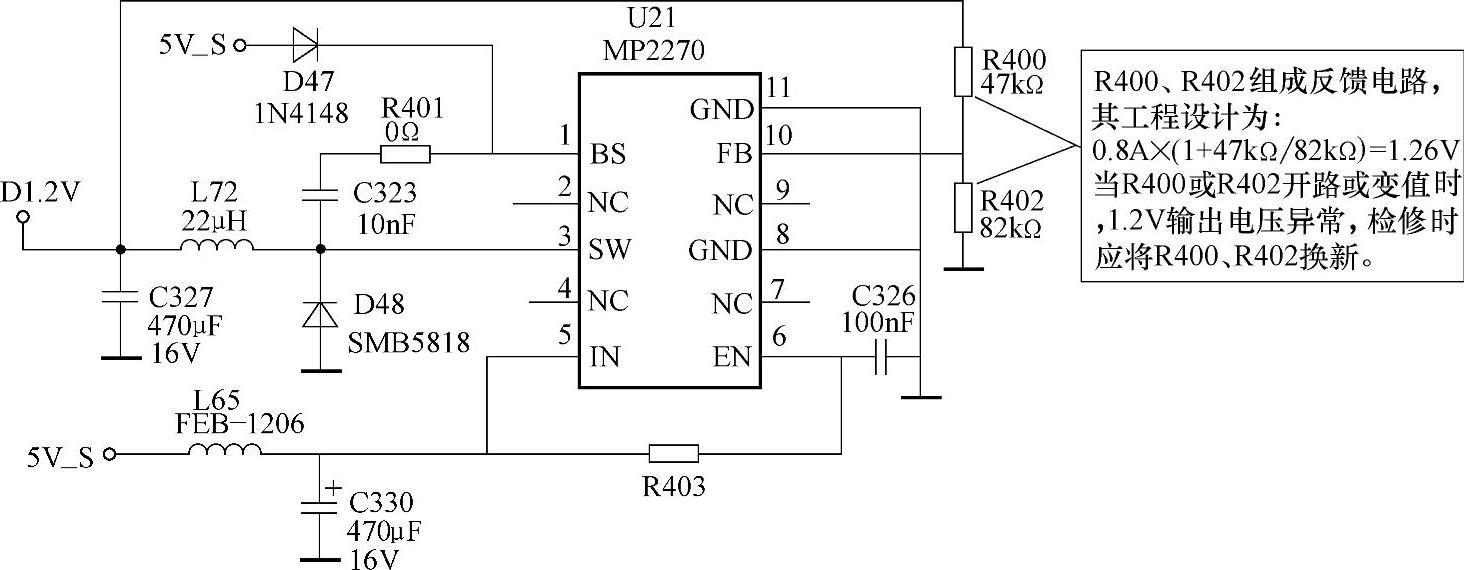

图3-24 MP2270直流电压变换输出电路原理及故障检修

注：该图为海信TCM32V68机型中电路原理图，仅供参考。

4.MP1520直流电压变换输出电路

由MP1520组成的直流电压变换输出电路，可变换输出不同等级的低压直流电压。但在海信TLM3737机型中，主要是将+5V电压变换为1.8V低压直流电压，为U8（MST9U88L）主芯片供电。其电路原理及故障检修如图3-25所示。
